Evolux Datacenter Fiberkabelløsning
Byg en RFQ-klar passiv fiberstykliste med MPO/MTP trunks og breakouts, LC patch ledninger, OM3/OM4 multimode eller OS2 single-mode muligheder, kompatible adaptere og projekt-specifik mærkning.
Etableret 2013
Virksomhedsprofil offentliggørelse
10+ år
Erfaring fra fiberoptikindustrien angivet på stedet
Prøver til bulk
Prøve, lille-batch- og volumenbestillingssupport
IL/RL dokumentation
Projekter afsluttet
Fiberkabler med høj-densitet til serverrum, virksomhedsnetværk og cloud-infrastruktur
Evolux leverer passiv tilslutning til datacenterfiberkablingsprojekter, herunder LC-patch-kabler, MPO/MTP-kabelsamlinger, OM3 og OM4 multimode kabler, OS2 single-mode kabler, fiberadaptere og pigtails. Sortimentet dækker udstyrspatching, kabinetlinks, backbone trunks, breakout-overgange og strukturerede kablingsflytninger, tilføjelser og ændringer. Datacenteroperatører, netværksintegratorer, kabelleverandører og distributører kan købe standardprodukter, anmode om prøver eller udarbejde en projektstykliste til små-batch- og bulkproduktion. Som producent af datacenterfiberkabler og OEM-leverandør af fiberoptiske kabler kan Evolux gennemgå stikkombinationer, fibertilstand, polering, længde, kappe, farve, mærkning og emballage. Købere, der planlægger en MPO/MTP-kabelløsning med høj-densitet, bør indsende transceivergrænsefladen, fiberantal, køn og polaritet med tilbudsforespørselen.
Datacenterfiberkablingsprodukter med verificerbare specifikationer
Produktkortene nedenfor bruger navne, muligheder og numeriske værdier offentliggjort på Evolux produktsider. Endelige tilbud bør identificere den valgte tabsgrad, stikkortlægning og kabelkonstruktion, fordi ikke alle muligheder gælder for hver samling.

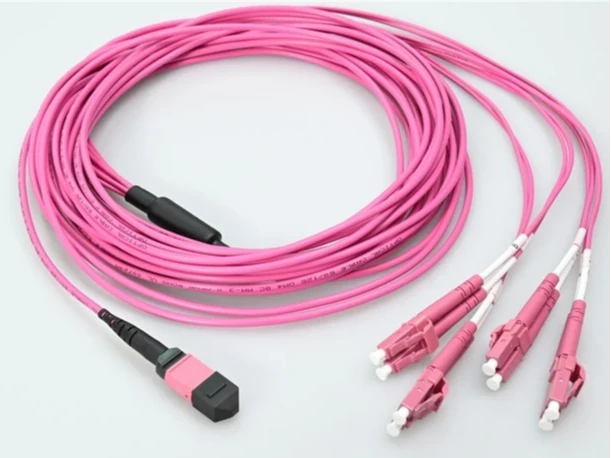

MTP hun til 4 × LC UPC Duplex, 8-fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL maks. 0,35 dB; LC IL Mindre end eller lig med 0,2 dB
- 3,0 mm OFNP-kabel; 150 m ved 40/100G og 850 nm

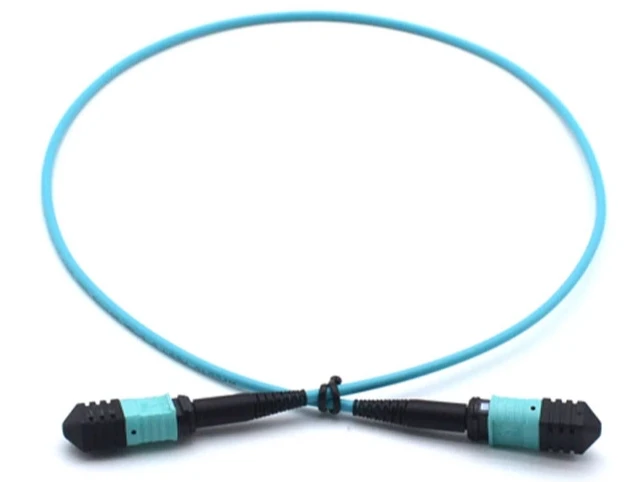

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-fiber OM3-samling
- 3,0 mm LSZH kabel; offentliggjort 1 m konfiguration
- MM lavt-tab IL: typisk<0.30 dB; max <0.5 dB

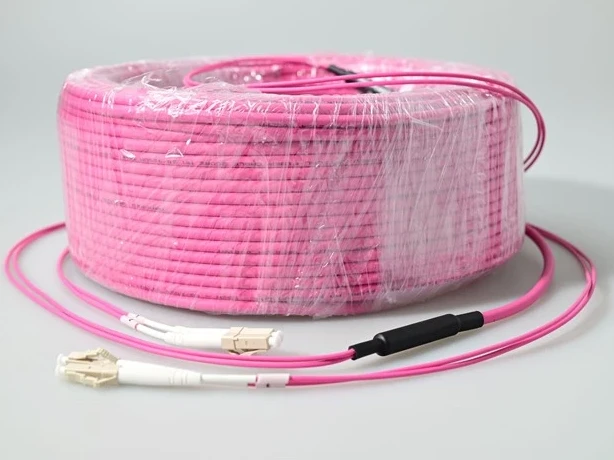

LC til LC OM4 Multimode Duplex Patch-ledning
- 1,25 mm lille-form-faktorrør
- IEC 61754-20 stikgrænseflade
- Stigrør, plenum og tilpassede kabelmuligheder angivet
LC UPC OM3 Uniboot Multimode Patch-kabel
- OM3 laser-optimeret 50/125 µm fiber
- 10G når op til 300 m ved 850 nm
- OFNR og OFNP; standardlængder 0,5 m til 30 m
Tilpasset LC/UPC Single-Mode Patch-kabel
- 9/125 µm enkelt-indstilling
- IL Mindre end eller lig med 0,30 dB IEC Grade C; Mindre end eller lig med 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH eller OFNP
MTP/MPO-adapter med justeringsmuffe
- Indføringstab 0,2 dB max
- Minimum 1.000 parringscyklusser
- Flange/flangeløs; simplex/duplex; RoHS oplyst

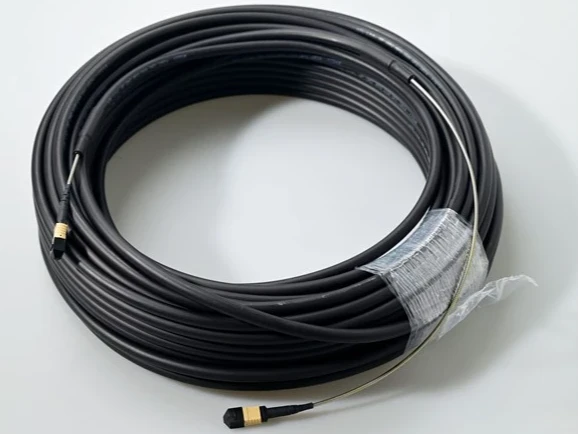

MPO/MTP armeret fiberoptisk patchledning
- OS2, OM3 eller OM4; 8, 12, 24, 48, 72 eller 144 fibre
- Spiral rustfri-tape rustning
- IEC 61754-7 og TIA 604-5
LC/LC Duplex Multimode Adapter
- LC adapter type; duplex krop
- UPC polsk interface
- Multimode; ingen-flangekonfiguration

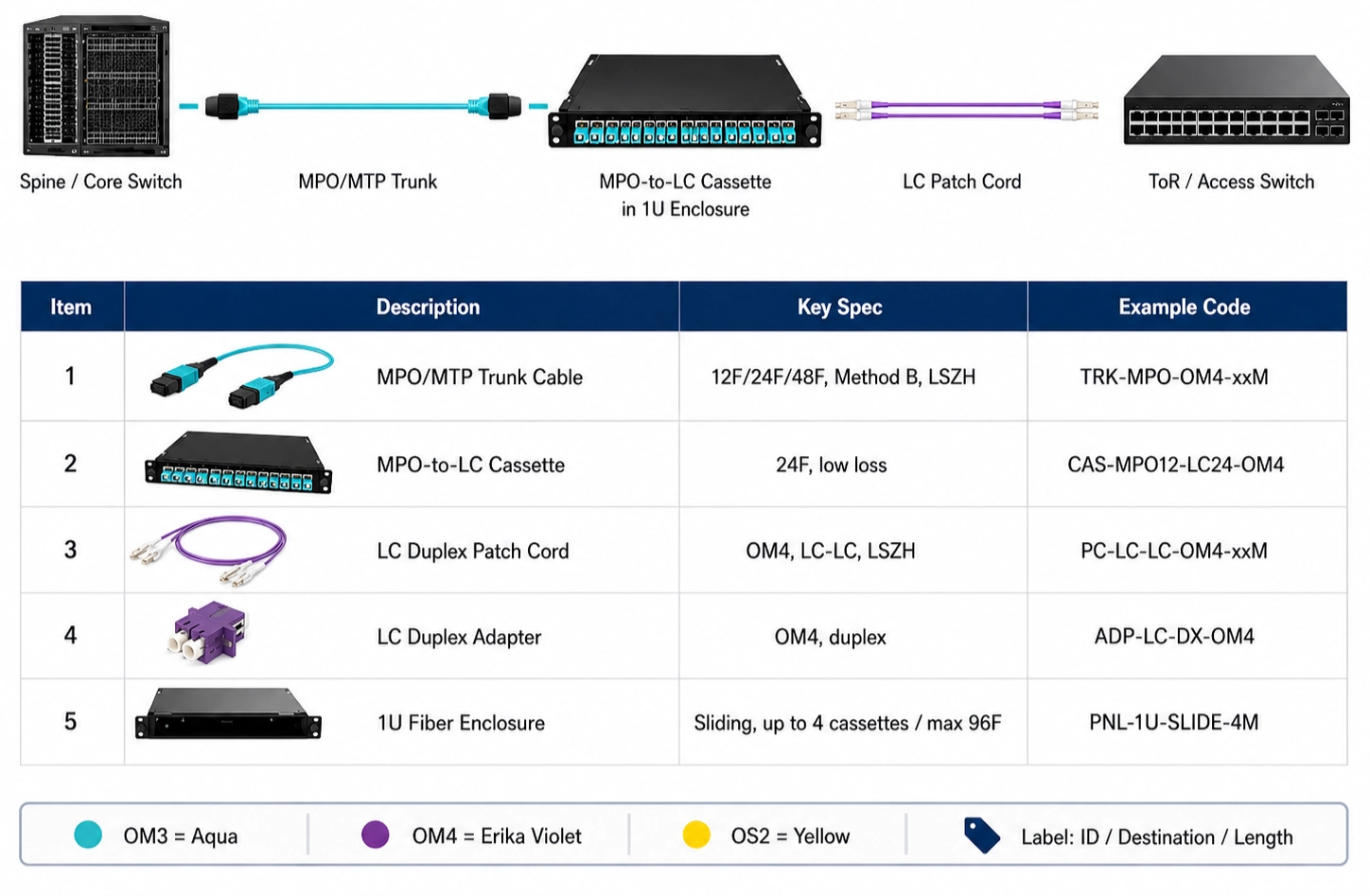

High-Density Data Center Fiber Kabling Architecture by Link Rolle
En nyttig struktureret kabelplan begynder med tilslutningspunkter, ikke en generisk kabelliste. Kortlæg udstyrsgrænsefladen og patch-metoden på hvert trin, og tildel derefter stikkets køn, polaritet, fiberkvalitet og kappe til den komplette kanal.
Server eller lager
Bekræft LC duplex eller direkte MPO/MTP transceiver interface og den påkrævede fiberkvalitet.
01
ToR / EoR Switch
Brug LC-patching til dupleksporte eller en MPO/MTP-breakout til parallel-til-duplekskonvertering.
02
Rack Patch Field
Match LC-duplex- eller MPO/MTP-adaptere til det af køber-specificerede panel- eller kassetteaftryk.
03
Række / Rygrad Trunk
Forud-terminerede MPO/MTP-samlinger konsoliderer fibre og reducerer felttermineringsarbejde.
04
MDA / Cross-Forbind
Bevar mærkning, polaritet og tab-budgetposter på tværs af den strukturerede kabelbane.
05
| Projektets tilstand | Anbefalet kabelføringsretning | Køber skal bekræfte | Relevant Evolux emfang |
|---|---|---|---|
| Duplex udstyr patching | LC-til-LC duplex- eller uniboot-kabel | Fiberkvalitet, polering, længde, jakke, portmærkning | OM3/OM4 multimode og 9/125 µm single-mode LC-samlinger |
| Parallel rygrad | MPO/MTP bagagerum | 8/12/24-fiberdesign, køn, polaritet, nøgleorientering, tabsklasse | MPO/MTP samlinger i OS2, OM3 og OM4 konfigurationer |
| Parallel-til-dupleksmigrering | MTP/MPO-til-LC-udbrud | Transceiver-kortlægning, LC-parrækkefølge, køn og totalt kanaltab | 8-fiber OM4 MTP hun til fire LC UPC duplex samling |
| Høj-trafik eller udsat vej | Pansret multi-fiberenhed | Fiberantal, kabelgeometri, rutebegrænsninger og bøjningskontrol | Spiralarmerede MPO/MTP-muligheder i rustfrit-stål |
| Panel- eller kassettekobling | LC eller MPO/MTP adapter | Fodaftryk, flange, nøgleorientering, tilstand og polish kompatibilitet | LC duplex og MTP/MPO flangede eller flangeløse adaptere |
MPO/MTP-datacenterfiberkabler til kompakte trunks og breakout-links
Evolux's offentliggjorte sortiment understøtter de to praktiske MPO/MTP-roller i et struktureret system:multi-trunking mellem distributionspunkterog breakout-samlinger, der præsenterer duplex-stik til udstyr.
8 fibre → 4 LC duplex par
Breakout-ydeevne er specificeret for begge stiktyper
8--fiber OM4-enheden bruger et MTP-hunstik og fire LC UPC-duplex-ender. Dens offentliggjorte grænser adskiller MTP-grænsefladen ved 0,35 dB maksimalt indsættelsestab fra LC-grænsefladen ved Mindre end eller lig med 0,2 dB, så en køber kan placere hver forbindelse i kanaltabsbudgettet i stedet for at stole på et enkelt udefineret "lavt tab"-krav.
8-144 fibre offentliggjort
Standard- og pansrede konstruktioner adresserer forskellige veje
Standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M-produktet er velegnet til kompakt indendørs kanal, mens den pansrede MPO/MTP-serie tilføjer spiralformet rustfrit ståltape.Armering bør vælges til mekanisk eksponering; det erstatter ikke behovet for at bekræfte bøjningskontrol, stiktab, polaritet eller panelkompatibilitet.
LC Datacenter Fiberkabler til tæt switch og server patching
LC-samlinger passer til udstyrsporte og patchfelter, hvor hvert link bruger et dupleks sende/modtage-par. 1,25 mm LC ferrulgiver en mindre grænseflade end SC, mens uniboot-konstruktion reducerer antallet af kabellegemer, der føres gennem et tæt stativ.
OM3: 10G op til 300 m ved 850 nm
Brug OM3, hvor transceiveren og rækkevidden understøtter den
Det offentliggjorte LC UPC OM3 uniboot-kabel bruger laser-optimeret 50/125 µm fiber og tilbydes i OFNR- og OFNP-versioner. Evolux lister standardlængder fra 0,5 m til 30 m og accepterer brugerdefinerede længder, hvilket gør det muligt for styklisten at kontrollere service-overskydende sløjfe i stedet for at bruge en længde for hver stativposition.
OM4 eller 9/125 µm enkelt-tilstand
Vælg fiberkvalitet fra optikken, ikke farve alene
LC-porteføljen indeholder enOM4 multimode duplex produktog brugerdefinerbare 9/125 µm single-mode samlinger med PVC-, LSZH- eller OFNP-kabelmuligheder. Jakkefarve kan understøtte identifikation, men købsspecifikationen skal udtrykkeligt angive fibertilstand, polering, jakkeklassificering og målte IL/RL-krav.
Tab-Budget-, polaritets- og grænsefladekontrol til datacenterfiberkabler
Det, der gør en forud-termineret samling implementerbar, er aftalen mellem hver link-attribut. Disse kontroller skal løses på den godkendte tegning eller stykliste før produktion.
Optisk tabsbudget
Tilføj de angivne stik- og adaptertab ved hvert parret par, plus fiberdæmpning og teknisk margin. Anmod om IL/RL-rapportformatet sammen med tilbuddet.
MPO/MTP polaritet
Definer fiberkortet fra ende-til-og nøgleorientering. "MPO/MTP-kompatibel" identificerer ikke alene, om kanalen bevarer sende- og modtagestier.
Connector køn
Kortlæg fastgjorte og frigjorte grænseflader ved transceivere, trunks, adaptere og kassetter. To stiftede stik kan ikke sammenkobles korrekt.
Fiberkvalitet og optik
Match OM3, OM4 eller OS2 til bølgelængde, datahastighed og rækkevidde på transceiver-dataarket. Udskift ikke en fiberkvalitet uden at kontrollere kanalen igen.
Jakke og sti
Angiv LSZH, OFNR, OFNP eller anden påkrævet konstruktion sammen med kabeldiameter, routingmiljø og behov for mekanisk beskyttelse.
Identifikationsplan
Angiv portnavnekonventionen, etiketter efter ende, jakke- eller støvlefarver, længdeplan og pakkegrupper, der er nødvendige for installationssekvensering.
Send en komplet stykliste for passive fiberkabler til gennemgang
En sourcing manager eller produktingeniør bør give tilstrækkelig information til at identificere hver parringsgrænseflade og enhver kommerciel variant. Dette reducerer klaringsløkker og gør prøvetestning meningsfuld.
Anvendelse og topologi:server, storage, ToR/EoR, backbone, MDA eller cross{0}}connect-rolle.
Grænseflader:stiktype, polering, MPO/MTP fiberantal, køn, nøgleorientering og polaritet.
Optiske medier:OM3, OM4 eller OS2, bølgelængde, datahastighed, rækkevidde og påkrævet tabsklasse.
Mekanisk opbygning:kabellængde, diameter, breakout-længde, jakkevurdering, rustning og trækkrav.
Kommercielle detaljer:mængde efter konfiguration, prøvemængde, etiketter, logo, emballage og nødvendige dokumenter.
Brugerdefineret datacenter fiberkabler konfiguration og tegning gennemgang
Evolux oplyser, at stikkombinationer, kabellængder, fibertilstande, poleringstyper, kabelstrukturer, jakke- og støvlefarver, etiketter og emballage kan gennemgås for projekt-baseret levering.
Understøttelse af specifikation og tegning
Del en tegning, produktprøve, eksisterende specifikation eller topologi. Gennemgangen skal låse stikkortlægningen, udbrudsdimensioner, længdetolerance, kappe, etiketposition og emballageenhed, før en prøve fremstilles.
- Stykliste og topologigennemgang
- Tilpasning af stik og fiber
- Standard eller brugerdefineret konfiguration
Prøve, lille-batch- og bulkforsyning
Webstedet bekræfter prøveevaluering, små-batchtilpasning og masseproduktion. Den udgiver ikke én fast MOQ eller samplingcyklus for alle datacentersamlinger, fordi konfiguration og mængde påvirker ordren.
- Kompatibilitetsprøve
- Præstationsevaluering
- Godkendt prøve som produktionsreference
Private label og installationsidentitet
Tilgængelig tilpasning omfatter jakke- og støvlefarver, kabelmærker, produktetiketter, logoer, neutral emballage og kundespecifik emballage-. Definer teksten, stregkodeformatet og slut-A/end-B-konventionen i det godkendte kunstværk.
- Brugerdefinerede kabel- og produktetiketter
- Logo og emballagegennemgang
- Farvekodning efter projekt
Standarder og kvalitetsregistreringer for indkøb af fiberkabelsamlinger
Det mest nyttige kvalitetsbevis er knyttet til det nøjagtige produkt og batch. Evolux produktsider udgiver følgende grænsefladestandarder, materialeerklæringer og testmuligheder; købere bør anmode om det relevante dokument mod den angivne SKU.
IEC 61754-7 og TIA 604-5
Udgivet til MPO/MTP pansrede samling og MPO/MTP adaptersortiment. Disse referencer definerer multi-fiberkonnektorgrænsefladen og understøtter kontrol af samspil.
Telcordia GR-326 og JIS
Opført på MTP/MPO-adaptersiden med maksimalt-tab på 0,2 dB. Bekræft det nøjagtige kvalifikations- eller overensstemmelsesdokument for den adapterkonfiguration, der bestilles.
OFNP kabelkappe
Udgivet for 8-fiber OM4 MTP-til-LC-samlingen. Dette identificerer den angivne plenumkabelkonstruktion; projektdesigneren er fortsat ansvarlig for accept af lokal kodeks.
IEC 61754-20
Udgivet til LC OM4 duplex patch-kabel. Den identificerer LC-konnektorgrænsefladen, der bruges i SFP-, XFP- og SFP+-udstyrsforbindelser.
Overholdelse af RoHS-materialer
Angivet for MTP/MPO-adapteren. For indkøbsoptegnelser skal du anmode om en aktuel erklæring, der identificerer det tilbudte produkt eller materialefamilie.
Indsættelses-tab/afkast-tabsrapportering
Evolux oplyser, at IL/RL rapporter kan leveres. Angiv bølgelængde, grænse, testmetode, prøveudtagningsgrundlag og om serialiserede resultater er påkrævet.
Evolux oplyser, at det blev etableret i 2013 og har mere end 10 års erfaring i fiberoptisk industri. Ingen data-center-specifik forsendelse i alt eller navngivet datacentersag offentliggøres på de gennemgåede sider, så denne løsningsside tildeler ikke et ubekræftet implementeringstal til datacentersegmentet.
Ofte stillede spørgsmål om datacenterfiberkabelløsning
Hvilke oplysninger skal medtages i et tilbud om fiberkabler til et datacenter?
Angiv linkrolle, transceiver- eller udstyrsgrænseflade, stiktype, fibertilstand, fiberantal, polaritet, stikkøn, polering, kabellængde, kappevurdering, mængde efter længde, mærkning og emballage. En topologi, stykliste, tegning, prøve eller aktuel specifikation hjælper Evolux med at kontrollere komponentkompatibilitet før tilbud.
Hvornår skal et datacenter bruge LC duplex i stedet for MPO/MTP?
Brug LC-duplex, hvor aktivt udstyr og patch-felter afslører duplex LC-porte, og linket bærer ét sende/modtage-par. Brug MPO/MTP til multi-fiberstammer, parallelle-optiske porte eller aggregering med høj-densitet; en MPO/MTP-til-LC-ledning eller kassetteovergang kan forbinde de to interfacetyper.
Hvordan skal købere vælge mellem OM3, OM4 og OS2?
Tilpas fiberen til transceiverspecifikationen, bølgelængden, rækkevidden og det installerede anlæg. Evolux lister OM3 og OM4 50/125 µm multimode-samlinger og OS2 9/125 µm single--mode muligheder; Bekræft den nøjagtige karakter i forhold til udstyrsdatabladet i stedet for at vælge efter jakkefarve alene.
Hvilke MPO/MTP-detaljer skal bekræftes før produktion?
Bekræft fiberantal, stikkøn, nøgleorientering, polaritetsmetode, UPC- eller APC-polering, fiberkvalitet, tabsklasse og ende-til-tilknytning. Disse attributter fungerer som ét system, så en korrekt kabeltype med forkert polaritet eller køn kan stadig forhindre linket i at fungere.
Hvad er MOQ og prøvegennemløbstiden for tilpassede datacenterfiberkabler?
Evolux oplyser, at den understøtter prøver, små-batchtilpasning og bulkproduktion, men webstedet offentliggør ikke en fast numerisk MOQ eller prøveleveretid for denne løsning. Begge skal bekræftes, efter at konnektor, fiber, længde, kappe, mærkning, test-rapport og mængdekrav er gennemgået.
Kan Evolux levere private-labelkabler og testdokumentation?
Det offentliggjorte tilpasningsomfang omfatter jakke- og støvlefarver, kabelmarkører, produktetiketter, logoer, neutral eller kundespecifik emballage og produktkonfiguration. Understøttelse af dataark og indsættelses-tab/retur-tabstest-rapport er også angivet; definere, om rapporter er batch--baserede eller serialiserede i den godkendte ordrespecifikation.
Byg dit datacenter Fiberkabelstykliste omkring rigtige grænseflader
Send topologi, transceiver-grænseflader, stikkortlægning, OM3/OM4- eller OS2-krav, længder, kappe, mængder og mærkningsplan. Evolux kan gennemgå de passive kabelsamlinger og adaptere i forhold til den indsendte specifikation.
