Fiberoptisk stik

Lucent Connectors (LC)

LC-stik har nogle af de mindste hylstre, der måler 1 1/4 mm, hvilket er cirka halvdelen af ​​størrelsen af ​​et ST-stik. Deres lille størrelse placerer dem i den lille formfaktorkategori af opsigelser. Disse stik fungerer godt til multimode transceivere og single-mode kabler.

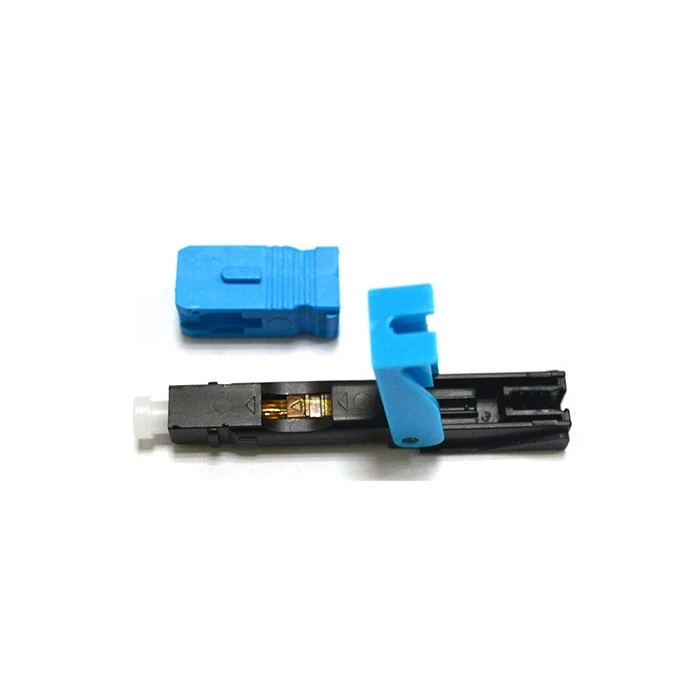

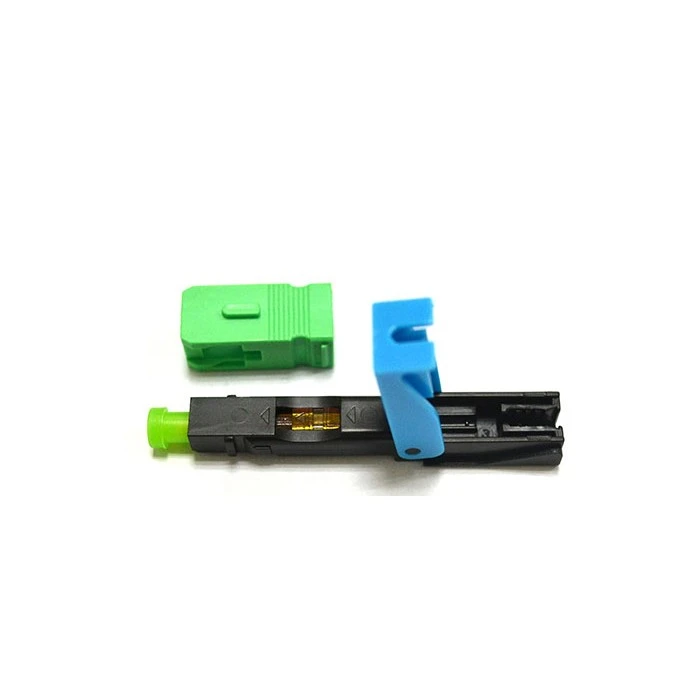

Standardstik (SC)

SC-stik har en 2 1/2 mm ferrule, der klikker rent på plads. Ved hjælp af en tryk- og trækbevægelse sikres stikket. Disse typer af opsigelser har høje niveauer af ydeevne, hvilket sammen med et prisfald siden deres introduktion har bidraget til deres enorme popularitet i flere applikationer. Faktisk bruger mange tidligere ST-stikapplikationer nu SC-stik i stedet, da SC blev opfundet for at erstatte ST i både telekommunikation og datakommunikation.

ST stik

ST-stik er blandt de ældste af fiberkabelstiktyper. Indtil 2005 var dette proprietære AT&T-mærke af konnektor rangeret som en af ​​de mest populære fibertermineringer. Selvom løsninger, der løser nogle problemer, der findes ST-stik har erstattet disse stik, er de stadig populære. I dag er deres omkostninger lave på grund af deres alder, hvilket gør dem til et valg for budget-bevidste projekter. Designet af ST-konnektorer er en 2 1/2 mm bøsning, der har en bajonetforbindelse- mellem fibrene gennem en adapter. Disse hylstre bruger et fjederbelastningsdesign, der kan gøre installationen vanskelig, medmindre delene sidder præcist, selvom en nøglespalte hjælper med at justere hylstrene til tilslutning.

Ferrule Core (FC) konnektorer

FC-stik rangerer som nogle af de mest populære til brug med enkelt-tilstandsforbindelser før introduktionen af ​​LC- og SC-stik. Disse bruger en skruet-rørring med nøgle. Processen med at skrue i ferrulen kræver dog ekstra tid og kræfter sammenlignet med snap-SC-konnektorer. Designet med skrue- forhindrer forbindelsen i at afbryde, selv når nogen trækker i kablet, eller systemet har applikationer i områder med meget bevægelse. Video over fiber er en brug for disse typer stik på grund af den konstante strøm af data gennem kablet og stikkets sikkerhed. Ligesom ST- og SC-stik bruger FC-afslutninger en 2 1/2 mm ferrule. Med en hybridadapter kan enhver skabe en bro mellem disse stiktyper.

Multi-Optiske (MPO)-stik

MTP er det kommercielle mærke af MPO-stik. MTP- og MPO-stik er de samme, bortset fra at MTP-mærket har en specifik anvendelse til højtydende applikationer, hvorimod MPO fungerer på mere mekaniske situationer. Disse to stik forbinder normalt båndkabler med flere fibre. Disse stik har to til seks rækker med 12 eller 16 fibre. MPO-stik med 12 fibre pr. række kan have to til seks rækker, hvor to er det mest almindelige antal. Stik, der har 16 fibre pr. række, har ikke mere end to rækker. Forbindelser mellem ferrules bruger stifter og huller til at parre enderne af fiberen med et andet kabel eller en elektronisk enhed. Oftest har denne type stik applikationer i enten-højhastighedslinks, der bruger multimode eller til forud{13}}terminerede kabelgrupperinger.

MT-RJ-konnektorer

I dag er MT-RJ-stik forsvundet fra brug. Nogle systemer kan dog stadig kræve disse stik til reparationer. MT-RJ virker kun til multimode kabler med dupleksfibre. Begge fibre går ind i ferrulen, der forbinder dens sammenkoblede halvdel med stifter og huller, svarende til MPO-afslutninger. Der findes også nogle stik-og-stikvarianter på denne type stik.

Rengør dine stik
Et af de vigtigste trin for at vedligeholde dine fiberkabler og stik er at rengøre dem regelmæssigt og grundigt. Snavs, støv, olie og andre forurenende stoffer kan påvirke kvaliteten og ydeevnen af ​​dine optiske signaler, forårsage dæmpning, refleksion og interferens og endda beskadige fiberkernen eller stikkets ende-. For at rense dine stik skal du bruge en fnugfri-serviet, en rensekassette eller en trykluftbeholder, afhængigt af stikkets type og størrelse. Du bør også inspicere dine stik før og efter rengøring med et mikroskop eller en videosonde for at sikre, at de er fri for snavs og ridser.
Opbevar dine kabler korrekt
En anden nøglefaktor for at vedligeholde dine fiberkabler og stik er at opbevare dem korrekt, når de ikke er i brug eller under transport. Du bør undgå at udsætte dine kabler for ekstreme temperaturer, fugt, sollys, kemikalier eller mekanisk belastning, da disse kan nedbryde fibermaterialet, forårsage revner eller knække kablet. Du bør også rulle dine kabler omhyggeligt og løst, følge den anbefalede bøjningsradius og undgå knæk, snoninger eller knuder. Du bør mærke dine kabler tydeligt og bruge beskyttelseshætter, poser eller etuier for at forhindre støv og beskadigelse af stikkene.
Test dine kabler regelmæssigt
For at sikre, at dine fiberkabler og stik fungerer godt og leverer den forventede ydeevne, bør du teste dem regelmæssigt med de relevante værktøjer og metoder. Du bør måle den optiske effekt, dæmpning og tab af dine kabler med en strømmåler, en lyskilde eller et optisk tid-domænereflektometer (OTDR). Du bør også kontrollere kvaliteten og integriteten af ​​dine optiske signaler med en optisk spektrumanalysator (OSA) eller en optisk modulationsanalysator (OMA). Du bør sammenligne dine testresultater med specifikationerne og standarderne for dit system og identificere eventuelle problemer eller uregelmæssigheder.
Reparer eller udskift dine kabler, hvis det er nødvendigt
Nogle gange, på trods af din bedste indsats, kan dine fiberkabler og stik lide af skader, slitage eller fejl, som ikke kan rettes ved rengøring eller test. I så fald bør du reparere eller udskifte dine kabler så hurtigt som muligt for at undgå yderligere problemer eller nedetid. Du bør bruge en fusionssplejser eller en mekanisk splejsning til at forbinde knækkede eller afskårne fibre i henhold til producentens instruktioner og sikkerhedsforanstaltninger. Du bør også bruge kompatible konnektorer, adaptere og patch-kabler af-kvalitet til at tilslutte eller udskifte dine kabler og undgå at blande forskellige typer eller kvaliteter af fiber.
Træn dit personale og følg bedste praksis
Endelig er en af ​​de mest effektive måder at vedligeholde dine fiberkabler og stik ved at uddanne dit personale og følge bedste praksis for håndtering, installation og drift af dit fibersystem. Du bør uddanne dit personale i det grundlæggende i fiberoptik, fiberkablers og stiks typer og karakteristika, de potentielle farer og risici ved at arbejde med fiber og de korrekte procedurer og teknikker til rengøring, opbevaring, test, reparation og udskiftning af fiberkomponenter. Du bør også følge industristandarderne og retningslinjerne for fiberinstallation, opsigelse og certificering og dokumentere dine vedligeholdelsesaktiviteter og registreringer.
