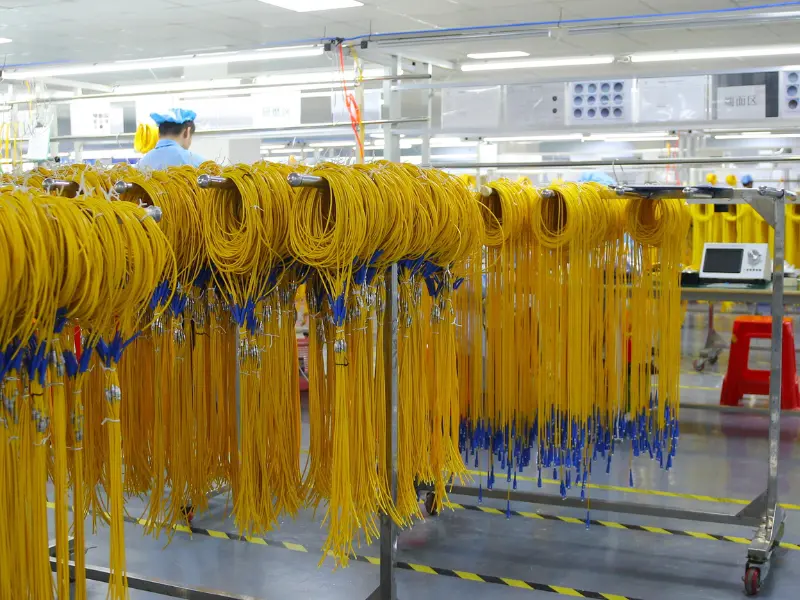

Fiberoptisk pigtail producent
til telekom-, FTTH- og datacenterprojekter
Kildesplejsning-klare fiberoptiske pigtails direkte fra EVOLUX Fiber.
Vi fremstiller og leverer single-mode og multimode fiberoptiske pigtails med LC, SC, FC, ST, E2000 og andre konnektormuligheder. Standard og tilpassede konfigurationer er tilgængelige til fiberfordelingsrammer, patchpaneler, terminalbokse, FTTH-netværk, telekommunikationsinfrastruktur og datacenterkablingssystemer.
Vælg stik, poleringstype, fibertilstand, kabeldiameter, længde, fiberantal, kappemateriale og emballage, der kræves til dit projekt.
markedsføring.
01
Direkte producent
Standard og tilpassede fiberoptiske pigtails leveret til globale B2B-kunder.
02
Single Mode & Multimode
OS1, OS2 og multimode fibermuligheder til telekommunikation, FTTH, LAN og datacenterapplikationer.
03
Flere stikmuligheder

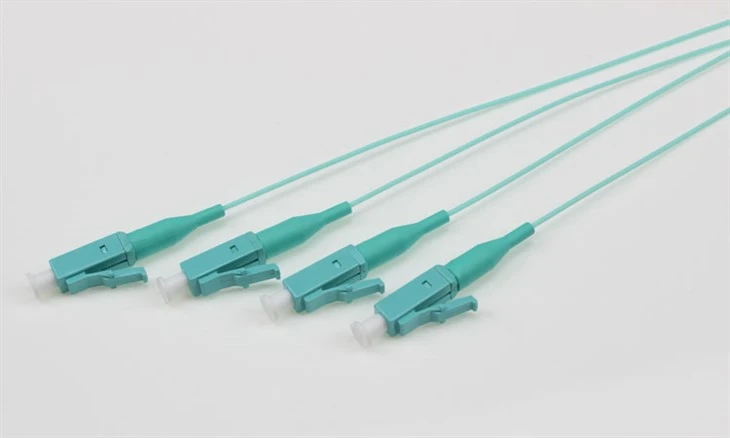

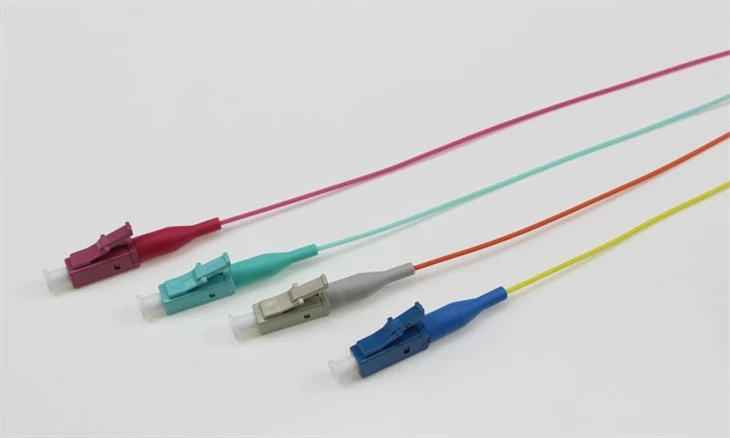

LC, SC, FC, ST, E2000 og andre konnektorkonfigurationer tilgængelige.
04
Brugerdefinerede specifikationer
Vælg fibertype, polering, kabeldiameter, længde, fiberantal, farvekodning og emballage.
Tilpas din fiberoptiske pigtail
EVOLUX Fiber leverer fleksibel fiberoptisk pigtail-tilpasning til teleoperatører, distributører, systemintegratorer, entreprenører, udstyrsproducenter og OEM-købere. Konfigurer produktet i henhold til dit netværk, installation og brandingkrav.
Stik og polsk type
Vælg mellem LC, SC, FC, ST, E2000, MU, MT-RJ og andre konnektortyper efter anmodning.
Tilgængelige poleringsmuligheder omfatter:
UPC/APC/PC, afhængig af stiktype og anvendelse
Fibertype og ydeevne
Enkelt-tilstands- og multitilstandsmuligheder er tilgængelige for forskellige transmissionsafstande og netværksapplikationer.
Tilgængelige muligheder omfatter:
- OS1 og OS2
- OM1, OM2, OM3, OM4 og OM5
- G.652D, G.657A1 og G.657A2
Andre fiberspecifikationer på forespørgsel
Kabelstruktur og længde
Vælg den passende kabeldiameter, materiale og længde i henhold til dit installationsmiljø.
Tilgængelige muligheder omfatter:
- 0,9 mm, 2,0 mm og 3,0 mm
- PVC, LSZH og PE materialer
- Standardlængder fra 0,5 m til 3 m
Tilpassede kabelstrukturer og længder
Fiberantal og farvekodning
Fiberoptiske pigtails kan leveres enkeltvis eller som multi-fibersæt.
Tilgængelige konfigurationer inkluderer:
- 1, 2, 4, 6, 8, 12, 24 og 48 fibre
- Standard 12-farve sekvens
- TIA-598 eller IEC farvekodning
Kunden-specificerede farver, tal og etiketter
Etiketter, emballage og OEM-service
Tilpas produkter til projektstyring, distribution eller private{0}}labelsalg.
Tilgængelige tjenester omfatter:
- Produkt- og projektmærker
- Stregkode eller QR-kode
- Individuel, sæt eller bulk emballage
- Neutral emballage
- Kundelogo og privat-labelemballage
- Tilpassede kartonmærker og produktinformation
Test og dokumentation
Inspektion og dokumentation kan arrangeres i henhold til dine ordrekrav.
Tilgængelige dokumenter kan omfatte:
- Produktdatablad
- Batch- eller individuelle testposter
- Indføringstabs- og returtabsrapporter
- Pakkeliste
- Overensstemmelsesattest
- Tilpassede dokumentationsformater

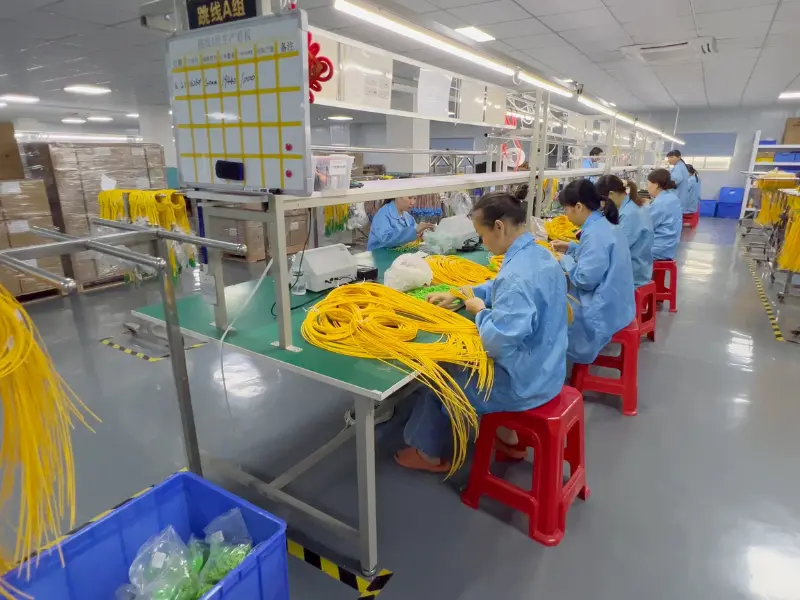

Fiberoptisk Pigtail Produktionsproces
En pålidelig fiberoptisk pigtail afhænger af præcis fiberforberedelse, forbindelsessamling, polering, test og slutinspektion. EVOLUX Fiber følger en struktureret produktionsproces for at hjælpe med at opretholde produktkonsistens og opfylde de bekræftede tekniske krav i hver ordre.
Materiale forberedelse og inspektion
Før produktion kontrolleres fiberen, konnektorerne, bøsningerne, støvlerne, jakkerne og andre komponenter i forhold til den godkendte produktspecifikation.
Inspektionsartikler kan omfatte:
- Connector model
- Fibertype og kvalitet
- Kabel- eller bufferdiameter
- Jakke materiale
- Produktets farve
- Komponentens udseende
- Bestillingsmængde
Dette trin hjælper med at forhindre, at forkerte materialer kommer ind i produktionsprocessen.
Fiberskæring, afisolering og rengøring
Den optiske fiber skæres til den nødvendige længde og forberedes til samling af stik.
Processen omfatter:
- Måling og skæring af fiberen
- Fjernelse af yderkappe eller buffer
- Afisolering af fiberbelægningen
- Rengøring af den bare fiber
- Inspicering af den forberedte fiber
- Omhyggelig fiberforberedelse hjælper med at reducere forurening og fysisk skade før opsigelse.
Konnektorsamling og hærdning
Den forberedte fiber indsættes i forbindelseshylsteret og fikseres i henhold til den nødvendige afslutningsproces.
Denne fase kan omfatte:
- Forberedelse af klæbemiddel
- Fiberindføring
- Stikpositionering
- Ferrule samling
- Temperatur-styret hærdning
- Støvle og hus samling
Korrekt placering og hærdning er vigtig for at opretholde mekanisk stabilitet og optisk ydeevne.

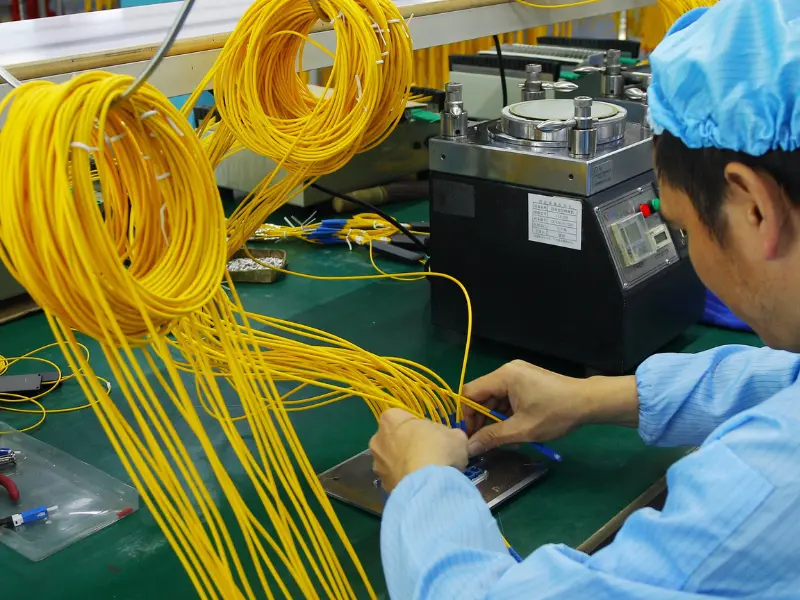

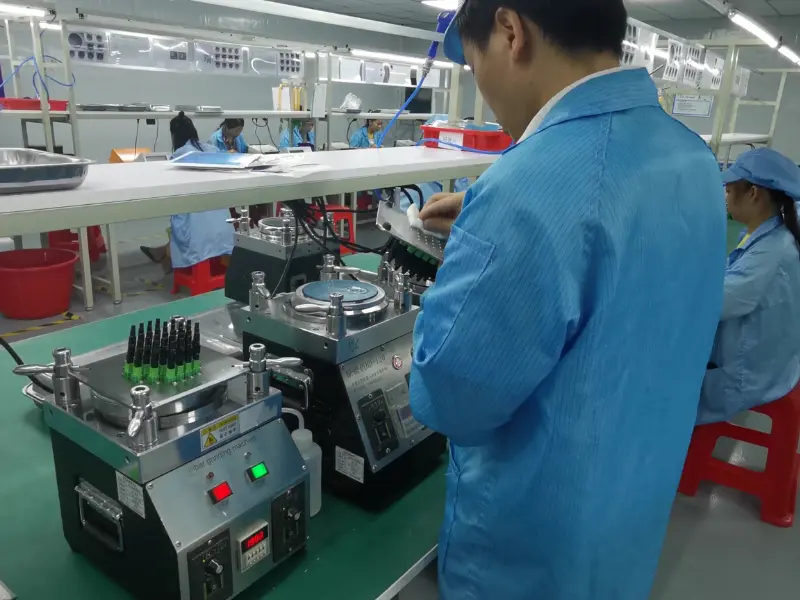

Præcisions ferrule polering
Efter hærdning poleres forbindelseshylsteret for at skabe den nødvendige ende-fladegeometri.
Poleringsprocessen vælges i henhold til forbindelsestypen og poleringskravet, inklusive UPC- eller APC-konfigurationer.
Processen kan omfatte:
- Overskydende-fiberfjernelse
- Grov polering
- Fin polering
- Endelig afslutning
- Afslut-ansigtsrensning
Kontrolleret polering hjælper med at reducere ridser, defekter og overdreven optisk tab.

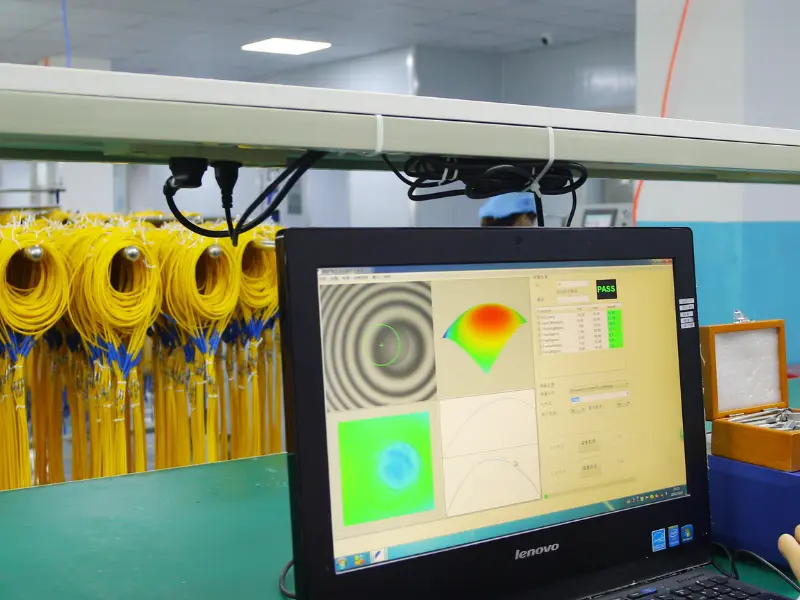

Optisk test og slut-ansigtsinspektion
Færdige stik inspiceres og testes i henhold til aftalte produktspecifikationer og kvalitetskrav.
Inspektionsartikler kan omfatte:
- Ansigtsinspektion af stik-
- Test af indføringstab
- Test af returtab
- Kontinuitetstest
- Polaritetsverifikation
- Bekræftelse af fiberfarve-sekvens
- Produktlængdebekræftelse-
Individuelle eller batch-testposter kan diskuteres i henhold til ordrekravene.
Slutinspektion, mærkning og emballering
Før afsendelse kontrolleres de færdige fiberoptiske pigtails i forhold til de bekræftede ordredetaljer.
Slutinspektion kan omfatte:
- Connector type
- polsk type
- Fibertilstand
- Produktlængde
- Fiberantal
- Farvekodning
- Etiketoplysninger
- Produktets udseende
- Emballage mængde
Herefter forsynes produkterne med beskyttende støvhætter, mærkes og pakkes i henhold til den aftalte emballagemetode.
Anmod om produktionsoplysninger
En fiber-pigtail har normalt en optisk konnektor forud-installeret i den ene ende, og hvor den anden ende bare fiber bruges til fusionssplejsning til en anden fiber. Pigtails kan have hun- eller hanstik. Fiberoptiske pigtails afkappes normalt for at blive splejset og derefter beskyttet i en fibersplejsningsbakke med en mekanisk eller termisk splejsningssamling.
Klassificering af fiberoptiske pigtails
Efter fibertype
Fiberoptiske pigtails er opdelt i to hovedtyper: single-mode (farvet gul) og multimode (farvet orange) fiber. Multimode fiberoptiske pigtails bruger bulk multimode fiberkabler med enten 62,5/125 mikron eller 50/125 -mikron specifikationer, afsluttet med multimode fiberoptiske konnektorer i den ene ende. Derudover er 10G multimode fiberkabler (OM3 eller OM4) tilgængelige i fiberoptiske pigtails, normalt kendetegnet ved en aqua jakke farve. På den anden side bruger single--mode fiber-pigtailkabler 9/125 mikron single--mode fiberkabler og afsluttes med single-mode fiberstik i den ene ende.
En række fiberoptiske pigtails er tilgængelige. hver afsluttet med et andet stik. Almindeligt brugte pigtail-kabelforbindelser omfatter en række muligheder, såsom LC-fiber-pigtail, SC-fiber-pigtail, ST-fiber-pigtail, FC-fiber-pigtail, MT-RJ-fiber-pigtail, E2000 fiber-pigtail og andre. Hvert stik har fordele og er velegnet til forskellige applikationer og systemer. Lad os se nærmere på nogle af de almindeligt anvendte:
● SC Fiber Optic Pigtail:SC pigtail-kabelkonnektoren har et ikke-optisk frakoblingsdesign med en 2,5 mm præ-afrundet zirconia eller rustfri legering. SC fiber pigtail er kendt for sin omkostningseffektivitet-og udbredte brug i CATV, LAN, WAN, test- og måleapplikationer.
● FC Fiber Optic Pigtail:FC-fiber-pigtailen bruger den metalliske krop af FC-optiske konnektorer og har en skrue-struktur med høj-præcisions keramiske hylstre. FC fiberoptiske pigtails og relaterede produkter finder bred anvendelse i almindelige fiberoptiske forbindelser.

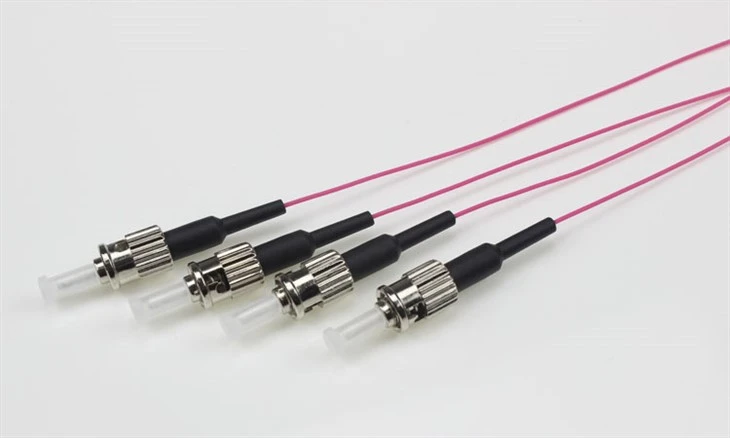

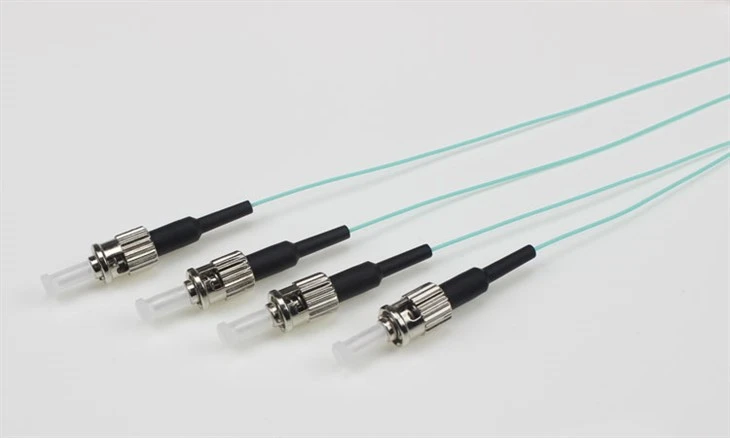

● ST fiberoptisk pigtail:ST pigtail-stikket er særligt populært til multimode fiberoptiske LAN-applikationer. Den har en forlænget 2,5 mm diameter ferrule lavet af keramik (zirkonia), rustfri legering eller plast. ST fiber pigtails er almindeligt anvendt i telekommunikation, industri, medicinsk og sensor applikationer.
Efter applikationsmiljø
Der er specialiserede pigtail-kabler, kendt som pansrede fiber-pigtails og vandtætte fiber-pigtails, designet til at modstå barske og ekstreme miljøer.
● Pansret pigtail:Pansrede fiberoptiske pigtails er konstrueret med et rustfrit stålrør eller andet stærkt stålmateriale inde i den ydre kappe. Dette design giver ekstra beskyttelse af fiberen og forbedrer den overordnede netværkspålidelighed. Det hjælper også med at forhindre skader forårsaget af gnavere, byggearbejde eller vægten af andre kabler.
● Vandtæt Pigtail:Vandtæt fiber pigtail er designet med en rustfrit stål forstærket vandtæt enhed og en pansret udendørs PE (polyethylen) jakke. Denne pigtail-type er velegnet til barske miljøer som kommunikationstårne, CATV-installationer og militære applikationer. Det vandtætte pigtail-kabel tilbyder fremragende sejhed, trækstyrke og pålidelig ydeevne, hvilket gør det ideelt til udendørs forbindelser.
Fiberoptiske pigtails kommer i forskellige fibertæller, såsom 1, 2, 4, 6, 8, 12, 24 og 48 tråde. Udformningen af pigtailen afhænger af fiberantallet.
● Simplex fiberoptisk pigtail:Denne type indeholder en fiber og et enkelt stik i den ene ende.
● Duplex fiberoptisk pigtail:En dupleks pigtail har to fibre og to stik i den ene ende, hvor hver fiber normalt er markeret som "A" eller "B", eller ved at bruge forskellige farvede stikstøvler for at angive polaritet.
På samme måde har pigtails med 4, 6, 8, 12, 24, 48 og endda mere end 48 fibre deres respektive egenskaber, der imødekommer de specifikke behov for forskellige applikationer og systemer.
Bemærk: Fiber-pigtails har enten hun-stik (bruges i patch-paneler for nemme tilslutninger) eller han-stik (direkte tilsluttet optiske transceivere til signaltransmission).
Fordele ved fiberoptiske pigtails
Nem installation
Fiberoptiske pigtails leveres med præ-terminerede konnektorer, hvilket gør dem nemme at installere og reducerer behovet for-terminering på stedet. Dette forenkler installationsprocessen og sparer tid.
Konsekvente og-opsigelser af høj kvalitet
Pigtails er fabriksterminerede, hvilket sikrer ensartede termineringer af høj-kvalitet. Dette minimerer risikoen for menneskelige fejl under feltafslutninger, hvilket resulterer i bedre generel ydeevne.
Kompatibilitet
Pigtails kan termineres med forskellige konnektortyper, såsom SC, LC, ST eller andre, hvilket sikrer kompatibilitet med forskelligt udstyr og systemer. Denne tilpasningsevne er værdifuld i forskellige netværksmiljøer.
Reduceret signaltab
Fabriksafslutningerne og præcisionen i stikjustering hjælper med at minimere signaltab og sikre effektiv lystransmission. Dette er afgørende for at opretholde ydeevnen og integriteten af det fiberoptiske netværk.
Anvendelse af fiberoptisk pigtail
Afsluttende fiberoptiske kabler
Fiberoptiske pigtails bruges almindeligvis til at afslutte fiberoptiske kabler, som bruges til at transmittere optiske signaler over lange afstande. Pigtails er forbundet til det fiberoptiske kabel og derefter splejset eller afsluttet med et optisk stik til en anden komponent i systemet, såsom et patchpanel eller optisk transceiver.
Opbygning af fiberoptiske netværk
Fiberoptiske pigtails er meget brugt til at bygge fiberoptiske netværk, hvor de bruges til at forbinde forskellige komponenter, såsom optiske transceivere, optiske forstærkere og optiske splittere. De giver en pålidelig og effektiv forbindelse mellem disse komponenter, hvilket sikrer korrekt overførsel af optiske signaler inden for netværket.
Datacentre
Fiberoptiske pigtails bruges også i datacentre til at forbinde optiske transceivere og patchpaneler. Dette gør det muligt for datacentre at håndtere store mængder datatrafik effektivt og med minimalt signaltab, hvilket sikrer høj-hastighed og pålidelig dataoverførsel.
Test og vedligeholdelse
Fiberoptiske pigtails bruges også til test og vedligeholdelse af fiberoptiske systemer. De giver en bekvem måde at teste optiske signaler på uden at forstyrre det optiske hovedkabel, hvilket gør det nemmere at identificere og løse problemer.
Fiberoptiske pigtails kræver korrekt installation og afslutning for at sikre optimal ydeevne. Lad os undersøge processen trin-for- for både installation og afslutning sammen med nogle vedligeholdelsestips.
Installationsproces
Begynd med at klargøre det fiberoptiske kabel, og sørg for, at det er rent og fri for skader eller knæk. Afisoler den ydre kappe af kablet ved hjælp af en fiberstripper, så fibertrådene blotlægges. Rengør de blottede fibre med fnug-fri servietter og isopropylalkohol for at fjerne snavs eller forurenende stoffer. Forbered grisehalen ved at fjerne dens beskyttende belægning og efterlade en lille længde af nøgne fibre. Juster de afisolerede ender af kablet og pigtail, og sørg for, at de er korrekt justeret til fusionssplejsning eller mekaniske konnektorer. Brug fusionssplejsning eller mekaniske konnektorer til at forbinde fibrene sikkert. Beskyt splejsningen eller forbindelsespunktet med varmekrympeslange eller forbindelsesstøvler. Test den installerede pigtail ved hjælp af en optisk effektmåler for at verificere signalstyrken. Almindelige applikationer og industrier, der bruger fiberoptiske pigtails, omfatter telekommunikation, datacentre, medicinske faciliteter og industriel automation. De er essentielle til at forbinde forskellige enheder såsom switche, routere, transceivere og patchpaneler.
Opsigelsesproces
Start med at klargøre det fiberoptiske kabel på samme måde som nævnt i installationsprocessen. Afisoler den ydre kappe af kablet for at blotlægge fibrene. Rengør begge ender af kablet med fnug-fri servietter og isopropylalkohol for at fjerne eventuelle forurenende stoffer. Forbered stikket ved at fjerne dets beskyttelseshætte og også rense det. Indsæt hver fiber i dens tilsvarende slids i forbindelseshylsteret. Fastgør konnektorlegemet sikkert for at give trækaflastning for de afsluttede fibre. Efterse og rengør eventuelt overskydende klæbemiddel eller snavs omkring forbindelsesområdet. Test hver afsluttet pigtail ved hjælp af en optisk effektmåler for at sikre korrekt signaltransmission. For at opretholde optimal ydeevne af fiberoptiske pigtails er regelmæssig inspektion og rengøring nødvendig. Undgå at bøje eller vride dem for meget, da dette kan forårsage signaltab eller brud. Hold dem desuden beskyttet mod støv og fugt.
Faktorer at overveje, før du vælger en fiberoptisk pigtail
Fiber type
Det første du skal overveje, når du vælger fiberoptisk kabel, er fibertypen. Der er to hovedtyper af fiber: enkelt-tilstand og multitilstand. Single-mode fiber er designet til lang-distance transmission, mens multimode fiber er bedre egnet til kortere afstande. Hvis du transmitterer data over lange afstande, vil du gerne bruge enkelt-mode fiber. Hvis du transmitterer data over kortere afstande, vil multimode fiber være tilstrækkeligt.
Kernestørrelse
Kernestørrelsen af et fiberoptisk kabel refererer til diameteren af glas- eller plastkernen, der bærer lyssignalet. Kernestørrelsen påvirker både kablets båndbredde og afstandskapacitet. Generelt er større kernestørrelser bedre til kortere afstande og lavere båndbredder, mens mindre kernestørrelser er bedre til længere afstande og større båndbredder.
Jakke materiale
Kappematerialet i et fiberoptisk kabel er vigtigt, da det beskytter fiberen mod skader og miljøfaktorer. Der er flere forskellige jakkematerialer at vælge imellem, herunder PVC, LSZH og Plenum. PVC er det mest almindelige jakkemateriale og er velegnet til de fleste applikationer. LSZH (Low Smoke Zero Halogen) jakker bruges i miljøer, hvor røg og giftige dampe kan udgøre en fare, såsom i fly eller ubåde. Plenumjakker bruges i luftbehandlingsrum, såsom i kontorbygninger.
Connector Type
Stiktypen er en anden vigtig faktor at overveje, når du vælger fiberoptisk kabel. Der er flere forskellige stiktyper tilgængelige, inklusive SC, FC, ST og LC. Den stiktype, du vælger, afhænger af det udstyr, du tilslutter til, og afstanden mellem dem.
Installationsmiljø
Endelig bør du overveje installationsmiljøet, når du vælger fiberoptisk kabel. Forskellige miljøer kræver forskellige typer kabel. For eksempel, hvis du installerer kabel i et barsk udendørs miljø, vil du gerne vælge kabel, der er designet til udendørs brug og kan modstå eksponering for elementerne. Hvis du installerer kabel i et datacenter, skal du vælge et kabel, der er nemt at installere og administrere.
Brug af tips til fiberoptisk pigtail
Hold kabelstik rene og tørre
Før du bruger fiberoptiske kabler, skal du rense stikkene på kablet og på de kabler eller porte, som kablet er tilsluttet. Konnektorer kan let blive forurenet af støv, olier fra hænder, filmrester, der er kondenseret fra luftdampe, og belægninger, der efterlades, efter at vand og opløsningsmidler er fordampet. Fugt kan også korrodere kabelafslutninger, så opbevar kabler i tørre områder.
Lad støvhætterne sidde på, indtil du er klar til at tilslutte
Støvhætter holder forurenende stoffer og fugt væk fra stikket og beskytter det mod beskadigelse. Efter at du har fjernet en støvhætte, skal du inspicere og rengøre rørringen, før du tilslutter den til et andet kabel eller en anden enhed. Brug kun rengøringsmidler beregnet til fiberoptiske stik.
Tag det roligt
Fiberkabler er ekstremt holdbare og består af beklædning, belægninger og jakker, der beskytter de sarte glasstrenge og giver styrke. Alligevel, hvis de håndteres forkert, kan glastrådene knække, hvilket påvirker signaltransmissionen.
Test for fejlpunkter
Overskridelse af kablets bøjningsradius eller knusningsmodstandsklassificeringer kan påvirke ydeevnen, så brug en visuel fejlfinder (VFL) til at finde eventuelle fejlpunkter eller en effektmåler til at afgøre, om der er signaltab.
Undgå sammenfiltrede kabler
Spole fiberoptiske kabler og sikre stik med krog-og-løkke-fastgørelsesanordninger. Da komprimerede kabler kan forårsage signaltab, skal du undgå at bruge plastiklynlåse. Når lynlåse er den eneste løsning, spænd lynlåsene løst.
Ultimativ FAQ Guide til Fiber Optic Pigtail
Q: Hvad bruges fiber-pigtails til?
Q: Hvad er forskellen mellem en pigtail og en patch cord?
Q: Hvad er Fiber Optic Pigtail?
Q: Hvordan tester man stik?
Q: Hvilken størrelse er en fiber-pigtail?
Q: Hvad er typerne af fiber-pigtails?
Q: Hvor bruges fiber-pigtails?
Q: Hvad er forskellen mellem et fiberkabel og en patch-ledning?
Q: Hvilke typer fiberoptiske pigtail er tilgængelige?
Q: Hvad er bølgelængden for en fiberoptisk pigtail?
Q: Hvad er den maksimale afstand, en fiberoptisk pigtail kan transmittere signaler?
Q: Hvordan fungerer en fiber-pigtail?
Q: Hvad er den mest almindelige pigtail-konnektor, der er meget udbredt?
Q: Hvor bruger vi pigtail joints?
Q: Hvordan splejser du pigtails?
Q: Hvad er en single mode pigtail?
Q: Hvordan udskifter man en pigtail-stik?
Sp.: Hvad er fordelene ved præ-terminerede fiberoptiske pigtails?
Q: Hvad er den maksimale trækspænding for fiberoptiske pigtails?
Q: Er fiberoptiske pigtails egnede til udendørs applikationer?
Som en af de førende fiberoptiske pigtail-producenter og leverandører i Kina, byder vi dig varmt velkommen til at købe fiberoptisk pigtail på lager her fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og lav pris. For prisliste og gratis prøve, kontakt os nu.
