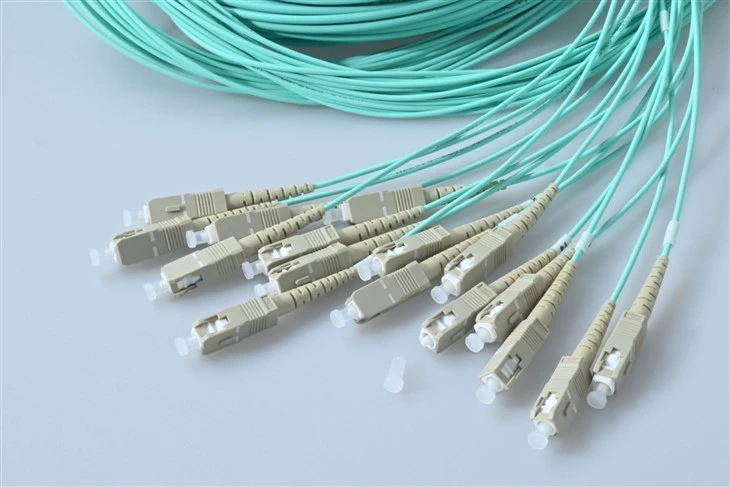

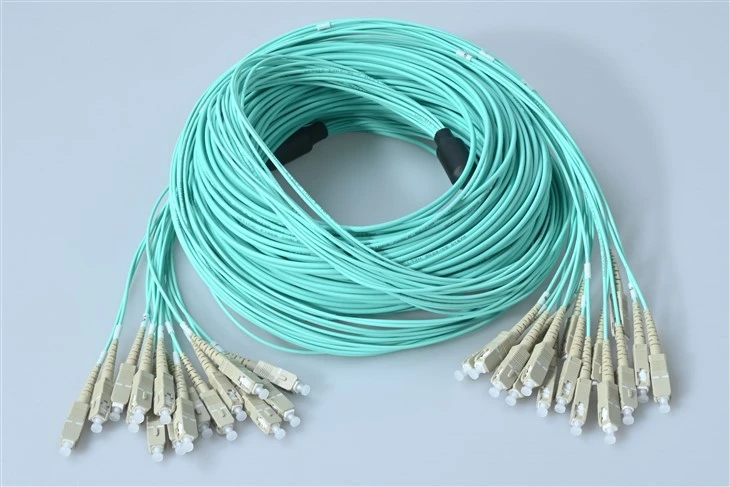

16 Core Patch Cord SC Multimode OM3

A: Godt spørgsmål! Her er aftalen – når du kører med 16 fibre, har du to valgmuligheder: Saml 8 duplexkabler eller brug en enkelt 16--kernesamling. Multi-fibertilgangen vinder uden tvivl af flere årsager. For det første bliver kabelhåndtering meget enklere – ét kabel at dirigere i forhold til otte separate, der filtrer ind i din vej. For det andet sparer du seriøs rackplads i miljøer med høj{11}}densitet. For det tredje falder installationstiden dramatisk – vi har set teknikere reducere deres patchingtid med 60-70 % sammenlignet med at køre individuelle duplekser. Den eneste afvejning? Hvis en fiber har et problem, fejlfinder du inden for et bundt. Men med vores mindre end eller lig med 0,3 dB indsættelsestab på tværs af alle 16 kerner, er fejl ekstremt sjældne.

A: Dette er nok det mest almindelige spørgsmål, vi får! Kort svar: For 10G-forbindelser under 300 meter er OM3 perfekt – og helt ærligt, det dækker omkring 95 % af datacenterkørsel. Her er den tekniske bit: OM3 har en effektiv modal båndbredde på 2000 MHz·km ved 850nm, mens OM4 støder op til 4700 MHz·km. Hvad betyder det rent praktisk? OM3 understøtter 10G op til 300m, 40G op til 100m og 100G op til 100m. OM4 udvider disse afstande – 10G til 400m, 40G til 150m, 100G til 150m. Så medmindre du kører længere links eller planlægger 40G/100G-opgraderinger i den nærmeste fremtid, giver OM3 dig fremragende ydeevne til en bedre pris. Begge bruger den samme 50/125μm kerne og aqua-jakke, så de er fuldt ud kompatible med din eksisterende OM3-infrastruktur.

A: Absolut – det er skønheden ved SC-stikket! Hver af de 16 fibre afsluttes med et standard SC-stik, så de kan sluttes direkte til ethvert SC-adapterpanel, ODF eller udstyrsport, du allerede har. SC'ens push--pull-låsemekanisme er identisk, uanset om den kommer fra et enkelt duplekskabel eller vores 16--lederenhed. En ting at huske på: Du vil gerne sikre dig, at dit patchpanel eller adapterlayout kan rumme 16 SC-porte i det arrangement, du har brug for. Vi ser typisk kunder, der bruger disse med SC-adapterpaneler med høj tæthed, der har 12 eller 24 porte. Hvis du har brug for hjælp til at planlægge din panelkonfiguration, skal du bare tage fat – vi har udført hundredvis af disse implementeringer og kan dele, hvad der fungerer bedst.

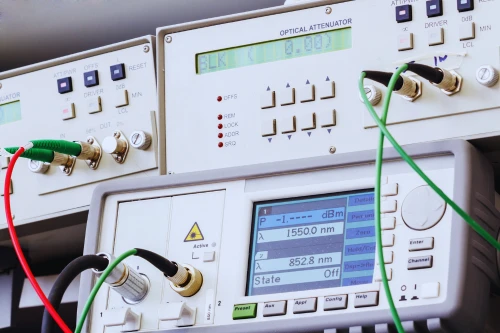

A: Vores 16-kerne SC OM3 patch-kabler er testet til at levere mindre end eller lig med 0,3 dB indsættelsestab pr. stik – det er industristandarden for samlinger i premium-kvalitet. Med to stik pr. link (én i hver ende) ser du på mindre end eller lig med 0,6 dB samlet stiktab. Til beregning af linkbudgettet er her, hvad du skal medregne: stiktab (0,6dB), fiberdæmpning (3,5dB/km ved 850nm for OM3) og eventuelle splejsningspunkter, hvis det er relevant. For et typisk 100m 10G-link bruger du måske 0,35dB til selve fiberen plus 0,6dB til stik – godt inden for det 2,6dB-budget, som 10GBASE-SR tillader. Vi tester 100 % hver enkelt fiber inden forsendelse og inkluderer testrapporten, så du ved præcis, hvad du får. Ingen overraskelser.

A: Godt tænkt – fiberidentifikation er afgørende, når du har med multi-fiberkabler at gøre! Vi følger TIA-598 farvekodningsstandarden, som bruger en specifik sekvens af 12 farver (blå, orange, grøn, brun, skifer, hvid, rød, sort, gul, violet, rosa, aqua) plus striber for fibre 13-24. I et 16-leder kabel er fibre 1-12 ensfarvede, og fibre 13-16 bruger de første fire farver med en stribe eller sporstof. Hver fiber er også nummereret på breakout-benene. Professionelt tip: Når du dokumenterer din installation, skal du tage et billede af begge ender med farvesekvensen synlig – det sparer dig for timevis af fejlfinding hen ad vejen. Hvis du har brug for et tilpasset farveskema eller specifik mærkning til din organisation, kan vi også imødekomme det.

A: Selve SC-stikkene har et relativt større fodaftryk sammenlignet med LC, men selve fiberen er ret fleksibel. For vores OM3 multi-fiberkabler er den mindste bøjningsradius under belastning 10x kablets ydre diameter, og ubelastet er den ca. 5x. For et typisk distributionskabel med 16-ledere svarer det til ca. 50-60 mm (ca. 2 tommer), når det er installeret. De individuelle breakout-ben ved SC-enderne kan bøjes strammere – ned til omkring 30 mm radius. Men her er sagen: efterlad altid noget slæk ved overgangspunkter i stedet for at tvinge snævre bøjninger. Kraftige bøjninger øger dæmpningen og kan forårsage makro-bøjningstab over tid. Til virkelig pladsbegrænsede applikationer skal du overveje vores bøjningsufølsomme fiberoption – den håndterer bøjninger med en radius på 7,5 mm uden væsentlig tabsforøgelse.
