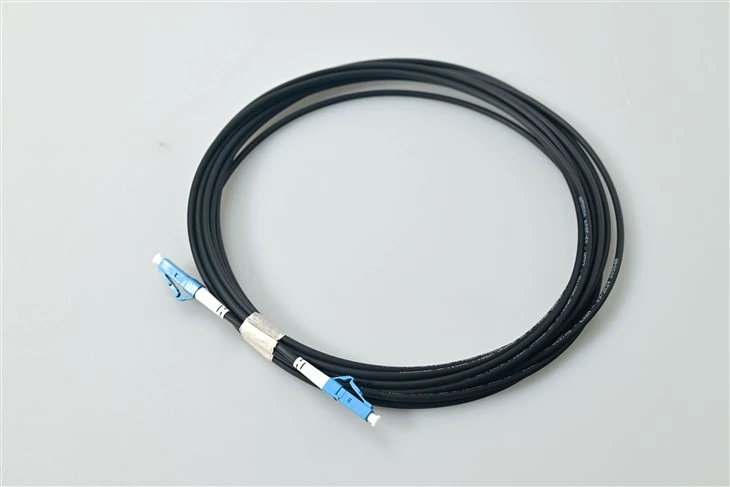

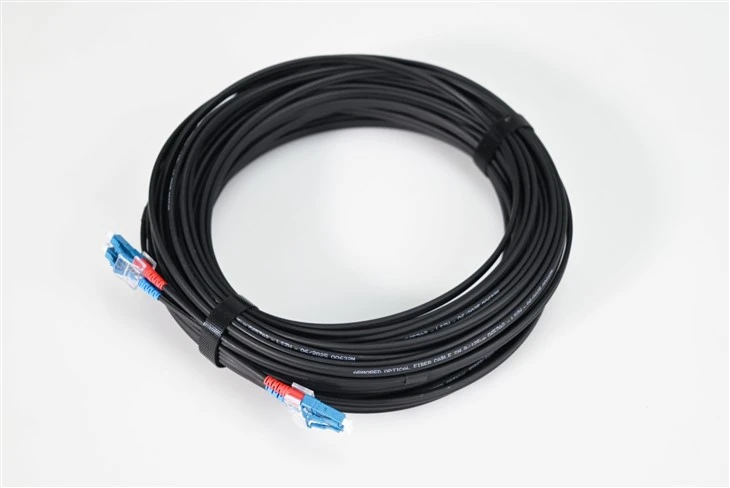

Hvad er LC LC patchkabel?
LC-LC fiberoptisk patchledninger et lille kompakt patchkabel meget populært brugt i mange applikationer. Disse netværksløsninger omfatter telekommunikationsnetværk, LAN'er, databehandlingsnetværk, enhedstermineringer og lokalfordelinger. LC-LC-patch-kabler er designet til at levere hurtige Ethernet-løsninger i Gigabit-applikationer og ATM-applikationer med mindre pladsforbrug.
Specifikation
| Parameter | Enhed | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Tab af indsættelse (typisk) | dB | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,3 |
| Afkasttab | dB | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 60 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 35 | Større end eller lig med 55 | Større end eller lig med 75 |
| Driftsbølgelængde | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Udskiftelighed | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Vibration | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Opbevaringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Funktioner
Opfylder stigende krav til SFF-løsninger
LC-stik er fremstillet med kun en 1,25 mm diameter ferrule, hvilket er en stor fordel for tætbefolkede fiberoptiske netværk. LC-stikket er fremstillet i henhold til standarden IEC 61754-20 til højdensitetsforbindelser såsom i SFP, XFP og SFP+ transceivere.
Singlemode eller Multimode LC-LC, Riser eller Plenum Nominel
Vi levererLC-LC fiberoptiske kabelsamlinger med single mode og multimode muligheder, med enkelttilstand (9/125 OS1, OS2), duplex og multimode (50/125 og 62.5/125) muligheder. Du kan vælge, om det er til stigrørsapplikationer eller plenumforbindelser, eller hvis du vil have det helt tilpasset, kan du kontakte os for at vide mere om vores OEM/ODM-service til LC-LC-patch-kabler.
Nem og praktisk udtræk
LC-LC-forbindelser er bygget med en praktisk snap-in-konfiguration og er udstyret med låsemekanismer, der ligner fastholdelsestappen på et RJ45-stik. Nu er det nemt at tilslutte og frakoble stikket fra enheden. Låsetappene er sprøjtestøbt- med forbedret holdbarhed til at modstå træk, belastninger, snavs og stød under kabelinstallationer og vedligeholdelse.
Sikker og testet fibersamling med lavt indføringstab
Vores patch-ledninger er 100 % optisk inspiceret og testet for at give et lavt indføringstab på ikke over 0,02 dB.
Ansøgninger
Farve-Cable Management med kodet datacenter
Sort simplex LC-fiberkabler giver visuel distinktion i miljøer, hvor farve-kodning hjælper med hurtig fejlisolering. Netværksdriftsteams, der administrerer tusindvis af patchforbindelser, bruger sorte-kappede LC UPC-kabler til at udpege specifikke VLAN'er,-ud af-båndstyringslinks eller reserverede testporte.
SFP og SFP+ Transceiver Patching
Den 1,25 mm lille formfaktor hylster på dette LC simplex-kabel matcher den kompakte porttæthed af SFP, SFP+ og XFP optiske moduler. Ingeniører, der implementerer switches med høj-densitet med 48-ports SFP+-linjekort, stoler på slanke sorte LC-patch-kabler for at minimere kabelbundtets diameter. For den parringsside af disse transceivere,LC duplex fiberoptiske adaptere til panelinstallationer med høj-densiteter standardgrænsefladekomponenten.
Broadcast Routing og Master Control Rooms
Tv-faciliteter standardiserer ofte på sorte fiber-jumpere til videorouter-bindelinjer for at reducere visuel rod under studiebelysning. Det simple LC UPC-design passer til ensrettet SDI-over-fiberstier, hvor der kun kræves en enkelt sende- eller modtagestreng.
Laboratorie- og testbænkinstrumentering
Optiske testingeniører forbinder OTDR-enheder, optiske effektmålere og spektrumanalysatorer ved hjælp af sorte LC simplex patch-kabler, der skiller sig ud mod farvede referencefibre. Den lave 0,2dB specifikation for indføringstab sikrer minimal måleusikkerhed under kalibrering.
Sikre offentlige og finansielle netværk
Faciliteter med strenge kabelidentifikationspolitikker anvender sorte LC singlemode patch-kabler på klassificerede eller følsomme netværkssegmenter. Den ikke-standardfarve forhindrer utilsigtet krydsforbindelse- med generel-gul singlemode kabler.
Udendørs-til-indendørs afgrænsningspunkter
Teknikere, der afslutter udendørs pansrede kabler ved bygningens indgangssteder, skifter ofte til sorte indendørs simplex LC-jumpere, før de lappes ind i hovedfordelingsrammen. Farvekontrasten markerer tydeligt afgrænsningen mellem eksternt anlæg og lokaler kabling.
FAQ
Q1: Hvorfor vælge en sort jakke i stedet for standard gul til et singlemode LC patch-kabel?
A: Sorte LC simplex-kabler tjener specielle kabelstyringsbehov. Datacenteroperatører bruger dem til visuelt at adskille administrationstrafik, teste kredsløb eller sikre netværkssegmenter fra produktionsgule singlemode-links.
Q2: Er dette simplex LC UPC-kabel kompatibelt med duplex SFP+ transceivere?
A: SFP+-moduler har separate TX- og RX-porte, der hver accepterer et simpleks LC-stik. Et par sorte LC simplex patch-kabler kan erstatte et enkelt duplekskabel, når uafhængig routing af sende- og modtagestier foretrækkes.
Q3: Hvad betyder 1,25 mm ferrulstørrelsen for porttæthed?
A: Den 1,25 mm keramiske ferrul er halvdelen af diameteren af SC- eller FC-stik, hvilket tillader dobbelt så mange porte i det samme panelrum. LC-patchpaneler med høj-densitet kan rumme 72 eller 144 porte i en enkelt rackenhed. For en dybere sammenligning af, hvordan LC kan sammenlignes med stik i større-formater i tætte miljøer, seLC-fiberforbindelsesløsninger med høj-densitet til datacenter- og virksomhedskabler.
Spørgsmål 4: Hvordan forenkler træk-fanelåsemekanismen vedligeholdelsen?
A: Den sprøjtestøbte-lås på hvert LC UPC-stik udløses med et simpelt tommelfingertryk, svarende til et RJ45-stik. Teknikere, der servicerer overbelastede patchpaneler, sætter pris på den værktøjs-frie frakobling, der reducerer utilsigtet fiberskade.
Spørgsmål 5: Hvilket indføringstab kan jeg forvente af dette sorte LC simplex singlemode kabel?
A: Fabrikstest garanterer indføringstab på mindre end eller lig med 0,2 dB pr. sammenkoblet stikpar. Denne snævre tolerance bevarer optisk strømbudget på tværs af lange kaskadeforbindelser i telekommunikationsnetværk.
Q6: Er det sorte jakkemateriale LSZH eller PVC?
A: Begge jakkemuligheder er tilgængelige. Angiv LSZH til indendørs plenum- eller stigrørsmiljøer, hvor overholdelse af brandkoder kræver lavt-røg, halogen-fri materialer. PVC-jakker passer til almindelige-reoler.
Spørgsmål 7: Kan jeg bestille tilpassede længder til rack-til-simplex-kørsler?
A: Ja. OEM simplex LC singlemode kabler fås i længder fra 0,5 meter til 100 meter. Bulkkøbere, der køber sorte fiberpatch-kabler til store installationer, modtager mængdepriser.
Q8: Påvirker den sorte farve den optiske ydeevne?
A: Nej. Pigmentering af jakke påvirker ikke den indvendige fiber eller konnektorpolering. Det sorte simplex LC UPC-kabel opfylder identiske specifikationer for indføringstab og returtab som gule ækvivalenter. Hvis du også evaluerer konnektorformatforskelle,de praktiske forskelle mellem LC og SC fiberoptiske patchledningsstikdækker de vigtigste{0}}afvejninger for almindelige implementeringsscenarier.
