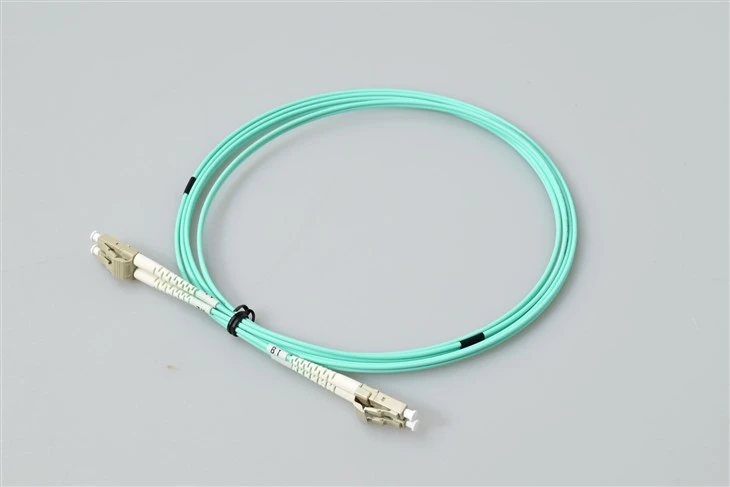

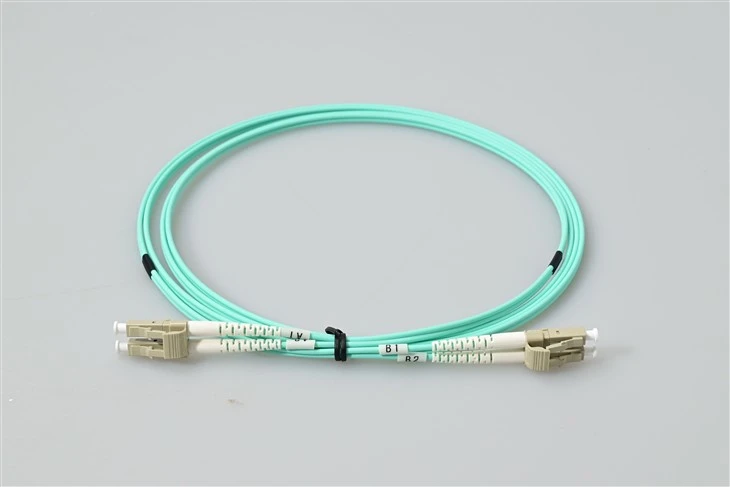

Hvad er LC LC patchkabel?
LC-LC fiber patch-kabelmed to LC-fiberstik termineret i begge ender er den mest almindeligt anvendte fiberoptiske kabeltype i branchen. Sammenlignet med andre almindelige fiberoptiske kabler tilbyder LC-fiberkabler høj tæthed og pålidelig ydeevne i de fleste applikationer
Vores kabler er 100% optisk inspiceret og testet for indføringstab.
Specifikation
| Connector Type | LC UPC til LC UPC | Fibertilstand | Om3 50/125 μm |
| Fiberkvalitet | G657A/G652D | Bølgelængde | 1310/1550 nm |
| Indføringstab | Mindre end eller lig med 0,3dB | Afkasttab | Større end eller lig med 50dB |
| Min. Bøjningsradius (fiberkerne) | 10 mm | Min. Bøjningsradius (fiberkabel) | 10/5D (dynamisk/statisk) |
| Fiberantal | Duplex | Kabel jakke | LSZH |
| Driftstemperatur | -20~70 grader | Opbevaringstemperatur | -40~80 grader |
Klassificeringsmetoder for optiske kabler
Optisk fiberkabel er en kommunikationslinje, der bruger optiske fibre, der opfylder kravene til optisk ydeevne, som transmissionsmedium for at opnå optisk signaltransmission. Den består af komponenter såsom kabelkernen, forstærkningselementer og kappe, og kan også omfatte yderligere elementer som vandtætte lag, bufferlag, isoleringslag og panserlag efter behov.
Klassificeringsmetoderne for optiske kabler omfatter hovedsageligt følgende:
Efter transmissionsmedium: kategoriseret i single-mode fiberoptiske kabler og multimode fiberoptiske kabler.
I henhold til kabelkernestrukturen: det er opdelt i strandet optisk kabel, skeletoptisk kabel, centralrørsoptisk kabel, optisk båndkabel og fladt optisk kabel.
Forstærkede komponenter: kategoriseret i ikke-metalliske optiske kabler, optiske standardkabler og forstærkede optiske komponenter.
Efter installationsmetode: opdelt i optisk kanalkabel, optisk overheadkabel, direkte-begravet optisk kabel og optisk undersøisk kabel.
Baseret på brugsmiljøet er de kategoriseret i indendørs optiske kabler og udendørs optiske kabler.
Ansøgninger
OM3 LC fiber jumpere med 50/125 mikron kerneer udviklet til korte-rækkevidde 10 Gigabit Ethernet kører i serverrum. Det akva-kappede multimode duplekskabel understøtter effektiv modal båndbredde på 2000 MHz·km ved 850nm, hvilket muliggør pålidelig rack-til-rack-forbindelse til hyperskalering.
Denne 10 Gb-klassificerede LC multimode patch-ledning leverer ensartet gennemstrømning til Fibre Channel-lagringsområdenetværk. Netværksingeniører, der vælger OM3-fiberpatch-kabler til SAN-infrastruktur, drager fordel af 300-meter rækkevidde ved 10GbE, hvilket reducerer behovet for signalregenerering i mellemstore faciliteter.
Faciliteter, der kræver multimode backbone-kabler mellem etager, er afhængige af bøjnings-ufølsomme LC-til-LC OM3-kabler til at navigere i tætte ledningsveje. LSZH's ydre kappe opfylder brandsikkerhedsreglerne for plenum- og stigrørsinstallationer i kommercielle bygninger.
Videoproduktionsmiljøer, der transmitterer ukomprimeret 3G-SDI eller 12G-SDI over fiber, drager fordel af det lave indsættelsestab i denne duplex LC OM3-jumper. Broadcast-teknikere bestiller ofte-aqua multimode kabler til patching mellem SDI-routere og kamerakontrolenheder.
Healthcare IT-teams, der implementerer PACS-systemer og diagnostisk billedbehandlingsudstyr, vælger OM3 LC dupleksfiber for sin EMI-immunitet og båndbreddehøjde. Den fabriks-testede optiske ydeevne af hvert kabel sikrer overholdelse af strenge krav til opetid på hospitalets netværk.
FAQ
Q1: Hvilken transmissionsafstand understøtter et LC til LC OM3 multimode-kabel ved 10 GbE?
Sv: OM3 50/125 dupleksfiberkablet understøtter 10 Gigabit Ethernet op til 300 meter. For længere ture inden for samme bygning kan du overveje at opgradere tilOM4 eller singlemode fiber alternativer.
Q2: Kan jeg bruge denne aqua multimode patch-ledning med 40GbE QSFP+ transceivere?
A: Ja. Når den er parret med 40GBASE-SR4 QSFP+-moduler, understøtter OM3 LC-fiberjumperen parallel transmission op til 100 meter. Sørg for dit breakout-kabel ellerMTP-til-LC-selematcher polaritetskonfigurationen.
Q3: Er LSZH-kappen på dette kabel egnet til plenumrum?
A: LSZH (Low Smoke Zero Halogen) kabelkapper reducerer emission af giftig røg under forbrænding. For luft-plenuminstallationer, der er underlagt strenge brandregler, skal du bekræfte, at lokale regler accepterer LSZH-klassificerede OM3 multimode fiberpatchkabler.
Q4: Hvordan beskytter den mindste bøjningsradius på 10 mm mit netværk?
A: Den bøjningsufølsomme G657A1-fiberkerne tolererer strammere routing uden signalforringelse. Installatører, der arbejder med LC-patchpaneler med høj-densitet i indelukkede serverracks, stoler på denne fleksibilitet for at bevare linkintegriteten.
Spørgsmål 5: Hvad er den typiske specifikation for indføringstab for dette duplex LC OM3-kabel?
A: Hver konnektorende er testet til mindre end eller lig med 0,3 dB indsættelsestab. Lavere tab betyder et større optisk strømbudget, hvilket er kritisk, når der skal kaskades flere patch-punkter i et struktureret kabelsystem.
Q6: Er tilpassede længder tilgængelige for bulk datacenterordrer?
A: Ja. OEM fiber patch ledningstjenester omfatter tilpassede kabellængder, mærkning og emballering. Kontakt salgsteamet for engros multimode LC-to-LC-kabelpriser på ordrer på over 100 styk.
Q7: Hvilken farvekode identificerer OM3 multimode fiber?
Sv: Industrikonventionen bruger en aqua (lyseblå-grøn) jakke til OM3 50/125 fiberkabler. Denne farvekodning hjælper teknikere med at skelne multimode links fra gule singlemode eller orange OM1/OM2 kabler under installationen.
Q8: Understøtter dette patchkabel 25GbE-applikationer?
A: OM3-fiber er klassificeret til 25GBASE-SR op til cirka 70 meter. For fuld 100 meter 25 GbE rækkevidde,OM4 multimode duplex LC-kablertilbyde yderligere modal båndbreddemargen.
