Hvad er Fiber Optic Connector?
Fiberoptisk stik er en enhed, der tillader aftagelige (bevægelige) forbindelser mellem optiske fibre. Den forbinder præcist de to endeflader af de optiske fibre for at maksimere koblingen af den optiske energiudgang fra den transmitterende fiber til den modtagende fiber og minimere påvirkningen på systemet forårsaget af dets indgreb i den optiske forbindelse. Dette er det grundlæggende krav til fiberoptisk stik. Til en vis grad påvirker fiberoptiske konnektorer pålideligheden og ydeevnen af optiske transmissionssystemer.

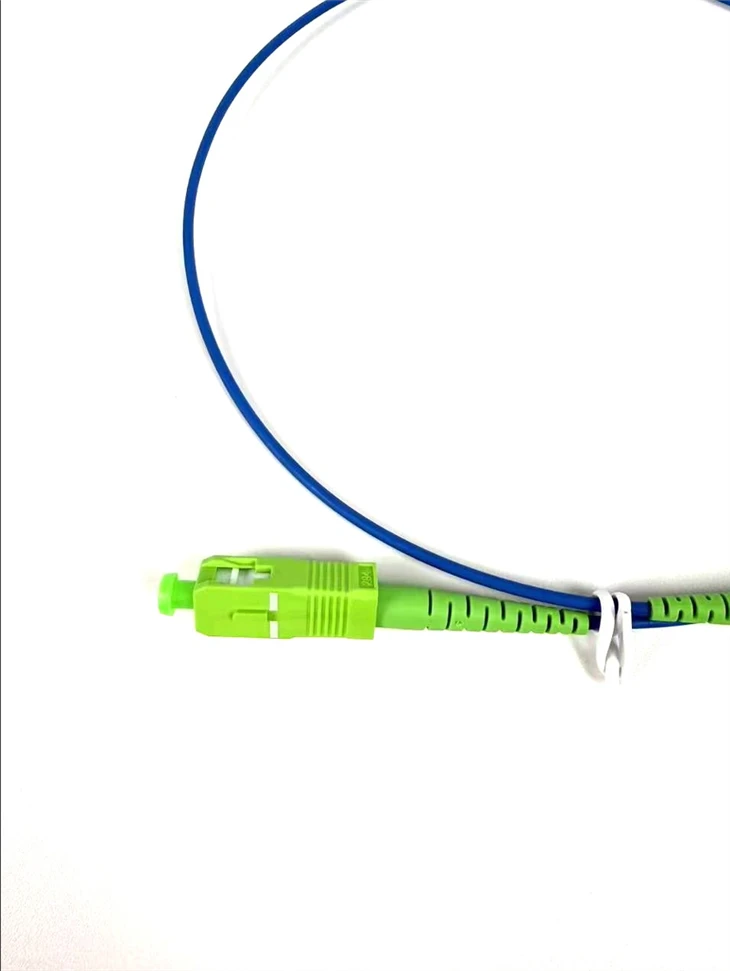

SC type fiberoptisk stiker et fiberoptisk stik udviklet af NTT Corporation i Japan. Dens skal er rektangulær, og de anvendte stifter og koblingsbøsningers strukturelle dimensioner er nøjagtig de samme som FC-typen. Stiftenes endeflader poleres ofte vhaPC eller APC slibningsmetoder; Fastgørelsesmetoden anvender en plug-in-pin-låsetype, som ikke kræver rotation. Denne type stik er billig, nem at tilslutte og frakoble, med små udsving i indføringstab, høj trykstyrke og høj installationstæthed.
ST- og SC-grænseflader er to typer fiberoptiske stik. For 10Base-F-forbindelser er stik normalt af ST-typen, mens for 100Base-FX er stik for det meste SC-typen. Kernen af ST-stikket er blotlagt, mens kernen af SC-stikket er inde i samlingen.
Strukturelle egenskaber og ydeevneindikatorer for forskellige single-mode fiberoptiske aktive konnektorer
| Strukturelle egenskaber og ydeevneindikatorer for forskellige single-mode fiberoptiske aktive konnektorer | ||||||
| Type | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktur og egenskaber | ende ansigtsform | Konveks sfærisk overflade | 8 graders hældning | Konveks sfærisk overflade | 8 graders hældning | Konveks sfærisk overflade |
| forbindelsesmetode | tråd | tråd | Aksial indføring og fjernelse | Aksial indføring og fjernelse | snap | |
| forbindelsesform | rund | rund | rektangel | rektangel | rund | |
| Præstationsindikatorer | gennemsnitligt inertionstab | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 |
| maksimalt indføringstab | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| gentagelighed | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | |
| udskiftelighed | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | Mindre end eller lig med ±0,1 | |
| afkasttab | Større end eller lig med 40 | Større end eller lig med 60 | Større end eller lig med 40 | Større end eller lig med 60 | Større end eller lig med 40 | |
| isætning og fjernelsestid | Større end eller lig med 1000 | Større end eller lig med 1000 | Større end eller lig med 1000 | Større end eller lig med 1000 | Større end eller lig med 1000 | |
| temperaturområde til brug | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Ansøgninger
Høj-Density Patch Panel Kabler
Den 0,5-meter ultra-korte længde minimerer kabelslæk i miljøer med høj tæthed, hvilket reducerer overbelastning inde i udstyrsskabe og patcheringsområder.
FTTH klemkasseforbindelser
Ideel til at forbinde ONT-enheder til fiberrosetter og vægudtag i rum-begrænsede FTTH indendørs installationer.
ODF intern kort-afstandspatching
Anvendes almindeligvis i optiske distributionsrammer til organiserede,-lavt rodforbindelser mellem tilstødende moduler, splittere og adaptere.
Kompakte telekomskabe
Velegnet til små samledåser, væg-monterede skabe og kompakte kabinetter, hvor længere kabler ville skabe unødvendig bulk.
Link til testbænk og laboratorieudstyr
Giver en kort, ensartet jumpermulighed til optiske testopsætninger og referenceenhedsforbindelser.
FAQ
Sp.: Hvilket returtab giver denne SC/APC-patchledning?
A: Større end eller lig med 60dB returtab, som angivet i produktydelsestabellen.
Q: Hvad er indsættelsestabet?
Q: Hvad betyder 8-graders vinklet endeflade?
A: SC/APC-stik har en 8-graders vinklet polering, der leder reflekteret lys væk fra fiberkernen, hvilket reducerer tilbagereflektion.
Q: Hvor mange parringscyklusser er stikket klassificeret til?
A: Større end eller lig med 1000 indsættelses- og fjernelsescyklusser, mens stabil optisk ydeevne opretholdes.

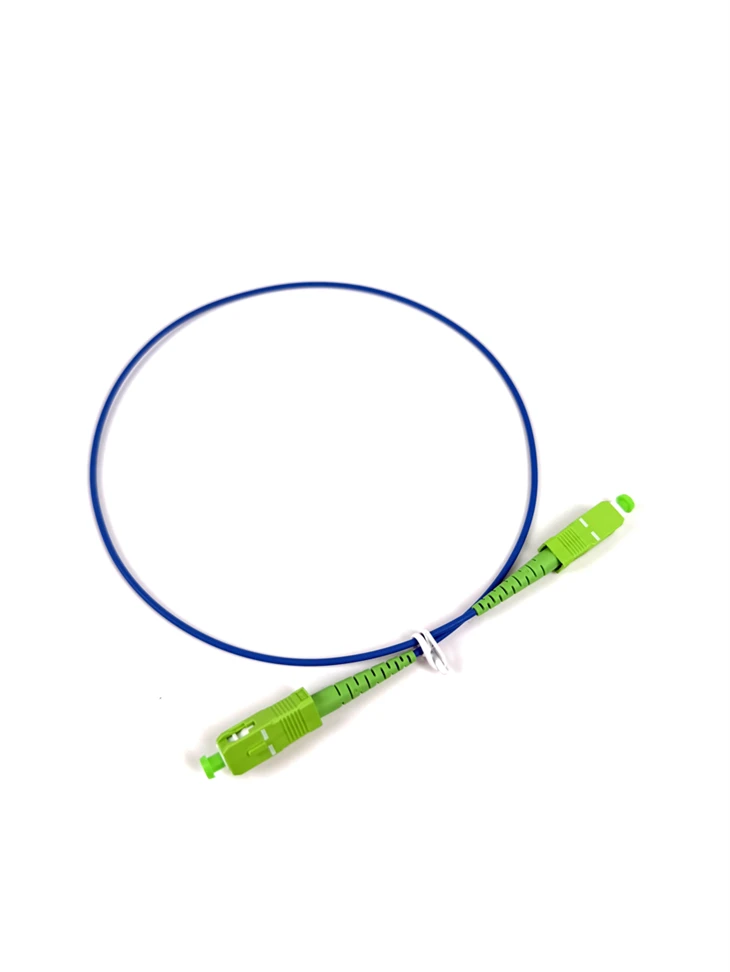

Sp.: Hvorfor vælge en 0,5-meter ultrakort ledning?
Sv: Ultra-korte patch-kabler reducerer kabelrod, forenkler administrationen i områder med høj-densitet og minimerer overskydende kabel i kompakte rum.
Q: Hvad er driftstemperaturområdet?
A: -40 grader til +80 grader .
Q: Hvilke muligheder for jakke og diameter er tilgængelige?
A: Jakker: PVC, LSZH, OFNP. Diameter: 3,0 mm, 2,0 mm, 0,9 mm.
