Tekniske specifikationer – LC til FC OM3 Duplex Fiber Patch-kabel
| Parameter | Specifikation | Parameter | Specifikation |
|---|---|---|---|
| Connector Type | LC UPC til FC UPC | Fiber type | OM3 Multimode 50/125μm |
| Fiberkvalitet | Laser-Optimeret 50μm | Bølgelængde | 850nm / 1300nm |
| Indføringstab | Mindre end eller lig med 0,3dB (typisk 0,2dB) | Afkasttab | Større end eller lig med 20dB |
| Fiberantal | Duplex (2 fibre) | Kabel diameter | 2,0 mm tæt-bufret |
| Kabeljakke | LSZH (Low Smoke Zero Halogen) | Jakke farve | Aqua (OM3 Standard) |
| Maks. Datahastighed | 10 Gbps @ 300m | Ferrule materiale | Precision Zirconia Keramik |
| Min. Bøjningsradius | 30 mm (belastet) / 15 mm (ulastet) | Trækstyrke | Større end eller lig med 100N |
| Driftstemp. | -20 grader til +70 grader | Opbevaringstemp. | -40 grader til +80 grader |
| Tilgængelige længder | 1m, 2m, 3m, 5m, 10m, Custom | Overholdelse | RoHS, CE, ISO 11801 |

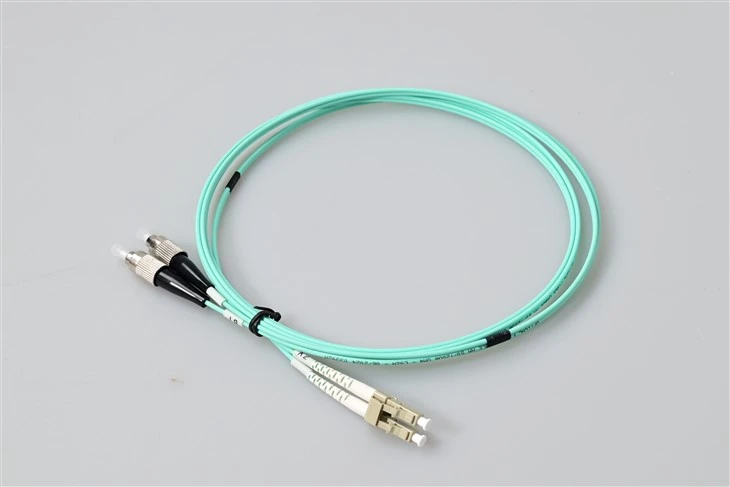

Hvad er et LC til FC OM3 Multimode Duplex Patch-kabel?
DeLC til FC OM3 multimode duplex patch-kabeler en hybrid fiberoptisk jumper designet specielt til sammenkobling af enheder med forskellige stikgrænseflader. Med et LC UPC-stik i den ene ende og et FC UPC-stik i den anden, muliggør dette kabel problemfri kommunikation mellem moderne netværksudstyr med LC-porte og ældre systemer udstyret med FC-grænseflader.
I modsætning til standard LC-LC- eller FC-FC-patch-kabler, der forbinder identiske stik, tjener dette LC-FC-hybridkabel en afgørende rolle i miljøer med blandet fiberinfrastruktur. Datacentre og telekommunikationsfaciliteter driver ofte udstyr fra forskellige generationer-nyere switche og transceivere bruger typisk kompakte LC-konnektorer til højere porttæthed, mens ældre testinstrumenter, DWDM-systemer og telekommunikationsudstyr i-kvalitet stadig kan stole på robuste FC-gevindforbindelser.
Hvorfor vælge denne hybride LC-FC Multimode Fiber Jumper?
Den OM3 laser-optimerede 50/125μm fiberkerneunderstøtter 10 Gigabit Ethernet-transmission op til 300 meter ved 850 nm bølgelængde, hvilket gør den velegnet til intra-opbygning af backbone-forbindelser og korte-datacenterlinks. Den akva-farvede LSZH-jakke opfylder brandsikkerhedskravene til indendørs installation, frigiver minimal røg og ingen giftige halogengasser i tilfælde af brand-essentielt for lukkede serverrum og kabelbakker.
Hvert kabel gennemgår 100 % optisk test før forsendelse. De præcision-polerede keramiske zirkoniarør på både LC- og FC-ender giver ensartetindføringstabunder 0,3dB, hvilket sikrer pålidelig signalintegritet på tværs af dit fibernetværk.
LC Connector vs FC Connector: Forstå grænsefladeforskellen
DeLC (Lucent Connector) bruger en kompakt 1,25 mm ferrule med en push--pull-låsemekanisme, hvilket tillader implementeringer med høj-densitet-dobbelt så mange porte sammenlignet med SC-stik i det samme panelrum. Det er blevet den dominerende grænseflade forSFP/SFP+ transceivereog moderne netværkskontakter.
DeFC (ferrule Connector) har en 2,5 mm ferrule med en gevindskrue-på koblingen. Selvom det er mindre almindeligt i nye installationer, forbliver FC-stik udbredt i præcisionsmålingsudstyr, optiske testinstrumenter og ældre telekommunikationsinfrastruktur på grund af deres sikre mekaniske forbindelse og modstandsdygtighed over for vibrationer.
Dette LC til FC-patchkabel eliminerer behovet for yderligere adaptere eller konverteringsmoduler, når du forbinder disse to interfacetyper, hvilket forenkler kabelhåndtering og reducerer potentielle fejlpunkter i dit netværk.
Applikationer – Hvor LC til FC OM3 Duplex-kabler Excel
Dette LC UPC til FC UPC OM3 dupleks hybrid patch-kabel er specialbygget-til ét job, de fleste standard LC-LC-jumpere kan ikke klare sig godt: at forbinde moderne LC-terminerede switche, transceivere og patchpaneler til ældre FC-termineret testudstyr, broadcast-udstyr og præ{1900-kabinetter, og {{0}ODF-kabinettes snævre 90 graders bøjninger, som strukturerede kabelbakker kræver. Kombinationen af en blandet-konnektorterminering og en G657A1 bøjningsufølsom fiber er det, der adskiller denne jumper fra en almindelig LC-FC patchledning.
Ældre FC-udstyr → Moderne LC-netværksopgradering
Inde i ældre telekommunikationscentraler og broadcastmaster-kontrolrum er eksisterende fiberadgangspaneler stadig termineret på FC-skotter. Det bøjningsufølsomme LC-FC OM3-kabel lader dig dirigere en ny-bygget LC SFP+-switch direkte ind i den ældre FC ODF uden at gen-afslutte det indgående feltkabel -, hvilket bevarer capex og undgår en tjenesteafbrydelse.
Test- og målelab jumpere
OTDR'er, optiske lyskilder og reference-energimålere fra EXFO, JDSU, Yokogawa og Anritsu leveres oftest med FC/PC-skotter, mens enheden under test bruger LC. En 50/125 OM3 LC-FC duplex-jumper er standardlaboratorieadapterkablet, der bruges til at bygge bro mellem disse to grænseflader under 10G multimode link-certificering.
Stram-radiusføring i kabelbakker og hjørnebøjninger
G657A1-fiber holder makrobøjningstab under 0,1 dB ved en radius på 10 mm, mod ca. 1-2 dB for ældre G652D-fiber ved samme bøjning. Det betyder noget i struktureret kabling: G657A1 LC-FC OM3 2.0mm patch-ledningen kan føres inde i 1U vandrette ledere, rundt om hjørnestolper og gennem kabelbakker med slidser uden den pr{13}}bøjning, der ville bryde et budget på 10G margin.
Indendørs 10G Multimode Backbone with Fire-Sikkerhedsmandat
LSZH-jakker udsender næsten ingen halogeneret røg, når de brændes, hvorfor IEC 60332-1, EN 50575 Cca og IEC 60754 er skrevet omkring dem. Den LSZH flammehæmmende- LC til FC OM3-ledning er den korrekte specifikation til hospitaler, underjordiske metrostationer, datacentre og-højhuse til kontorer, hvor grænserne for røgtoksicitet er håndhævet.
CATV hovedender og broadcast transmission
Ældre CATV-hovedmodtagere og SDI-over-fiberforlængere fastholder skruen-på FC-konnektorer, fordi gevindkoblingen overlever vibrationer bedre end push-pull-LC. LC-FC 10G multimode patch-kabel fører signalet fra en moderne LC-termineret fiberaggregator ind i den vibrations-følsomme ældre FC-port.
FTTX Central Office Cross-Forbinder
ODF'er i operatør-klasse afslører ofte FC/PC på linjesiden og LC på udstyrssiden. Et ældre -FC-til-LC-konverteringskabel med G657A1-kerne er standardkryds-forbindelsesaktiveret købt i løs vægt for hver ny PON-aggregation.
Masseleverandørordrer til panelbyggere og integratorer
Systemintegratorer, der bygger forud-kablede patchpaneler, specificerer producenten af LC til FC OM3 duplekskabel efter bøjnings-radiusydelse og LSZH-certifikater - ikke alene enhedsprisen. Bulk ordre MOQ er 100 styk pr. længde-SKU, med blandet-længde konsolidering på den samme indkøbsordre understøttet.
Ofte stillede spørgsmål – LC til FC OM3 Fiber Patch-kabel
Spørgsmål 1: Hvorfor vælge et hybridt LC-til-FC OM3-patchkabel i stedet for to separate LC-LC- og FC-FC-jumpere?
A: En hybrid-jumper fjerner ét parring-par fra den optiske sti, hvilket sparer ca. 0,3 dB indsættelsestab og ét potentielt snavs-indgangspunkt. På et stramt 10G multimode linkbudget er dette vigtigt -, hvorfor LC UPC til FC UPC OM3 hybridkablet foretrækkes frem for en daisy-kæde af to jumpere plus en LC-FC-adapter.
Spørgsmål 2: Hvad gør G657A1 bøje ufølsom fiber faktisk ved en bøjningsradius på 10 mm?
A: Standard G652D-fiber taber omkring 1-2 dB pr. omdrejning, når den bøjes til 10 mm. G657A1 fiber holder dette tab under 0,1 dB. Rent praktisk kan G657A1 LC-FC OM3 2.0mm patch-ledning føres rundt om en hjørnestolpe eller inde i en kabelfinger uden målbar signalforringelse -, noget en ældre fiberkonstruktion ikke kan.
Spørgsmål 3: Er LSZH 2,0 mm-kappen klassificeret til plenum- eller stigrørsinstallationer?
A: LSZH er den europæiske og internationale lav-røg-nul-halogenklassificering (IEC 60332-1 / EN 50575 Cca). Det er accepteret til almindelig indendørs, stigrør og kabel-bakker, men svarer IKKE til den nord-amerikanske OFNP plenum rating. Hvis dit projekt specifikt kræver OFNP under NEC, skal du anmode om den OFNP-kappevariant af denne LC-FC OM3 dupleksjumper.
Spørgsmål 4: Vil dette LC UPC til FC UPC OM3 patchkabel understøtte 10G Ethernet på hele 300 m multimode rækkevidde?
A: Ja. OM3 50/125 laser-optimeret fiber er klassificeret til 10GBASE-SR op til 300 m. Fordi mindre end eller lig med 0,3 dB indsættelsestabet på denne LC-FC 10G multimode-ledning efterlader rigelig margen ved stikparret, er den fulde 300 m rækkevidde opnåelig - forudsat at downstream-linket også er OM3 eller bedre.
Q5: Hvorfor specificere OM3 over OM1 eller OM2 for en ny multimode build?
A: OM1 (62,5/125) når maksimalt 33 m for 10GBASE-SR; OM2 (50/125) når kun 82 m ved 10G. OM3 udvider det til 300 m. For enhver ny 10G-kompatibel installation er 50/125 OM3 LC-FC dupleksjumperen minimumsspecifikationen, som fremtids-beviser linket. Hvis dit projekt senere kan skalere til 40G eller 100G, se voresdetaljeret OM3 vs OM4 multimode fiber ydeevne sammenligningfor at afgøre, om det er umagen værd at opgradere til OM4 på installationstidspunktet.
Spørgsmål 6: Kan UPC-poleringen på dette kabel skiftes til APC på en masseordre?
A: UPC vs APC er et fabriks-polsk valg og kan ikke konverteres i marken. På masseordrer producerer vi LC APC/FC APC-varianter som separate SKU'er -, men bemærk, at APC-ende-ansigter er grønne-opstartskodede og typisk bruges i PON/FTTH singlemode, ikke OM3 multimode. For 10G multimode links er LC UPC til FC UPC den korrekte polske parring. For en fuldstændig oversigt over, hvordan pc-, UPC- og APC-ende-ansigtsgeometrier adskiller sig med hensyn til afkasttab, se voresfiberkonnektor polish type guide, der dækker PC vs UPC vs APC specifikationer.
Q7: Hvad er bulk MOQ og typisk leveringstid for en LC-FC OM3 dupleksleverandørordre?
A: MOQ er 100 styk pr. længde-SKU for lagerkonfigurationer. Leveringstiden er 3-5 arbejdsdage for standard LSZH 2,0 mm aqua-samlinger og 7-12 arbejdsdage for specialtilpassede-jakker eller speciallængde-engros LC til FC OM3 patchledningspartier. Containere med 5,000+ styk er tilbudt pr. projekt.
Spørgsmål 8: Hvordan skal LC UPC- og FC UPC-endefladerne- renses før indsættelse?
A: Brug en fiberrenser af typen- i begge ender før hver parring. Til feltinspektion verificerer et 200× / 400× videofiberskop slutningen-op imod IEC 61300-3-35 bestået/ikke bestået kriterier. Støv{10}}dækker det bøjningsufølsomme LC-FC OM3-kabel mellem brug er obligatorisk - snavs er den største enkeltstående årsag til link-marginfejl på en hybridenhed.
Spørgsmål 9: Kommer Grade A zirconia ferrule med en fabrikstestrapport?
A: Ja. Hver enhed er 100 % interferometer-målt for apex offset, krumningsradius og fiberunderskæring, og indsættelses-tab/retur-tab testet ved 1310 nm og 1550 nm. Individuelle seriel-nummererede testrapporter er tilgængelige på engrossalg af LC-FC OM3 duplex-bulkordrer uden ekstra omkostninger.
Q10: Kan kabellængden tilpasses til et specifikt projekt?
A: Brugerdefinerede længder fra 0,5 m op til 300 m fremstilles på bestilling. For bulkordrer, der blander længder (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) på samme PO, kan leverandøren af LC UPC til FC UPC OM3 duplex patch-kabel samle alle snit i én forsendelse for at reducere fragten.
Q11: Er dette kabel egnet til udendørs direkte-begravet brug?
A: Nej. Den 2,0 mm LSZH tætte-bufrede konstruktion er designet til indendørs/i-bygningsapplikationer. Til udendørs direkte-begravelse skal du have et pansret eller gel-fyldt udendørskabel termineret på en ODF, og denne indendørs jumper sat i ODF-patchsiden.
Q12: Hvilke driftsmiljøgrænser skal jeg overholde?
A: Driftstemperaturen er −20 grader til +70 grader, opbevaring −40 grader til +80 grader. Det dækker indendørs data-center, telekom-rum og konditionerede udsendelsesmiljøer. For koldere uopvarmede udendørs shelters skal du angive den industrielle-tempvariant i stedet for dette LC-FC OM3 LSZH patchkabel.
