Produktintroduktion
Fiberoptisk MPO-stik er den første generation af clips-klemmende multi-optiske fiberstik. Fiberoptisk MPO-stik har været standarden for netværksarkitekter, der kræver tæthed og stræber efter kortere installationstider, samt forenklet kablingsinfrastruktur til deres40G/100G datacentre. Multi--mode MPO-stik kan pakke 12, 24 eller 72 fibre i én ferrule, denne øgede tæthed har forstærket dens tiltrækningskraft, især på det pladsbegrænsede-datacentermarked.

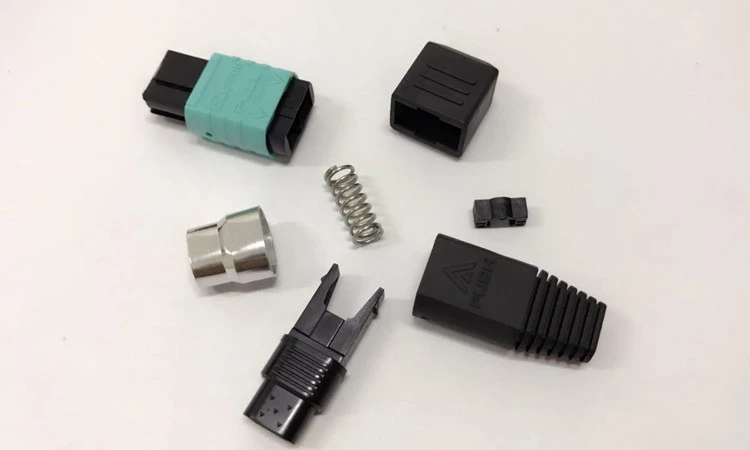

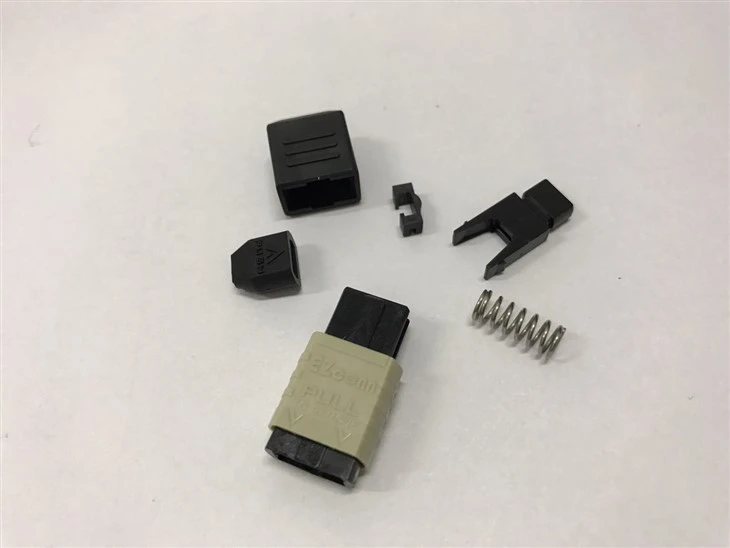

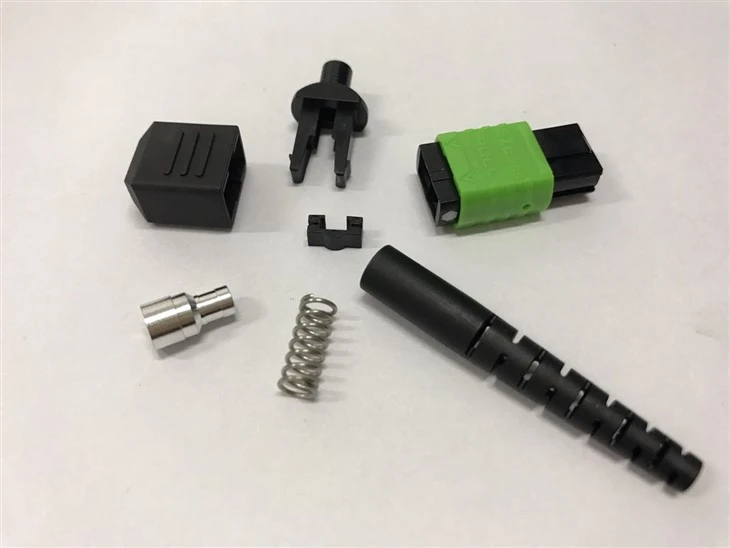

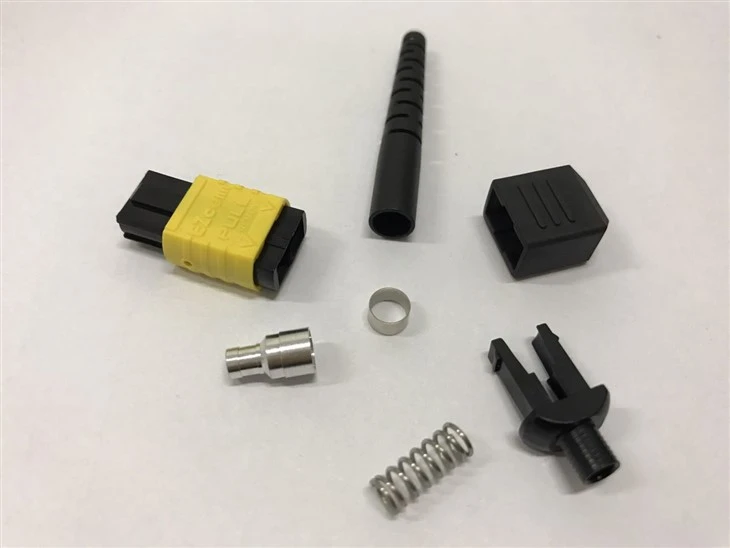

Forbindelsesdele: Støvhætte, ydre hus, hylster (A/B), fjeder, prop, nitning, sort støvle
Valgfri farver: Blå, Grøn, Beige, Aqua, Violet, Citrongrøn (Farven kan tilpasses)
Produktspecifikationer
|
Pareal |
SM |
MM |
|
APC |
PC |
|
|
Insertion tab |
0,35 Db Max (00,15 dB type) |
0,35 Db Max (00,15 dB type) |
|
Rtilbagevenden tab |
Større end eller lig med 60dB |
|
|
Operorerende bølgelængde |
1310nm, 1550nm |
850nm, 1300nm |
|
Ffejl Koncentricitet |
Mindre end eller lig med 1µm |
Mindre end eller lig med 4µm |
Funktioner
Lavt indføringstab og tilbagereflektionstab
God foranderlighed
God holdbarhed
Høj temperatur stabilitet
Standard: Telcordia GR-326-CORE
Hvor MPO Multi-Fiberkonnektorer er implementeret
40G/100G paralleloptik i datacentre
Moderne ryg-og-arkitekturer er afhængige af parallel optisk transmission for at nå 40 Gigabit og 100 Gigabit hastigheder.En MPO multi-fiber push-konnektor til parallel optikerstatter op til seks individuelle duplex-jumpere med en enkelt grænseflade, hvilket reducerer kryds-tilslutningstiden og reducerer kabeloverbelastning mellem-top-rackswitche og aggregeringslag.
Strukturerede kablingssystemer med høj-densitet
Forud-terminerede kassettemoduler konverterer multi-fiber MPO-grænseflader til individuelle LC- eller SC-dupleksporte.Et MPO-stik med 12 kerner til integration af kassettemodulerpasser direkte med panelets interne bånd, hvilket muliggør værktøj-gratis implementering og reducerer fusionssplejsningsarbejde på-stedet.
MTP/MPO Kassette og Patch-Panel Cross-Forbinder
Forud-terminerede kassettemoduler konverterer multi-fiber MPO-grænseflader til individuelle LC- eller SC-dupleksporte. Et MPO-stik med 12-kerner til integration af kassettemoduler passer direkte med panelets interne bånd, hvilket muliggør værktøj-fri implementering og reducerer fusionssplejsningsarbejde på stedet.
Enterprise Campus Backbone Links
Universitets-, hospitals- og virksomhedscampusnetværk kører ofte lange,-sambyggende trunks, der bærer snesevis af fibertråde. Ved at implementere en MPO-trunk-konnektor, der er klassificeret til Telcordia GR-326-CORE, konsolideres disse strenge til et enkelt parringspunkt ved hver bygningsindgang, hvilket sænker antallet af konnektorer og den tilhørende inspektionsarbejdsbyrde.
Broadcast, Media og Stage-Production Fiber Runs
Udenfor-broadcast-lastbiler og live-produktionsgulve for begivenheder kræver hurtig opsætning og nedtagning af multi-fiberlinks. Et felt-installerbart MPO-stik med clip-klemmemekanisme gør det muligt for teknikere at parre 12 eller 24 fibre samtidigt, hvilket understøtter multi-kamera HD/4K-feeds uden individuel per{10}}fiber-patching.
Ofte stillede spørgsmål
Q1: Hvor mange fiberkerner understøtter dette MPO-stik i en enkelt ferrule?
A: Dette stik er tilgængeligt i konfigurationer med 12-kerne, 24- og 72 kerner. Hver variant rummer alle fibre inden for en præcisionsstøbt MT ferrule, hvilket gør det muligt for en multi-core MPO optisk konnektor at erstatte multiple simplex- eller duplex-grænseflader i en enkelt parringscyklus.
Q2: Er dette MPO-stik kompatibelt med både singlemode og multimode fiber?
A: Ja. Singlemode-versionen tilbydes i både APC- og PC-poleringstyper, der opererer ved 1310 nm og 1550 nm, mens multimode-versionen fungerer ved 850 nm og 1300 nm. Ferrul-koncentriciteten holdes til mindre end eller lig med 1 µm for singlemode og mindre end eller lig med 4 µm for multimode, hvilket sikrer ensartet justering i begge fiberkategorier.
Spørgsmål 3: Hvilket indsættelsestab og returtab kan jeg forvente?
A: Maksimalt indsættelsestab er 0,35 dB pr. parret par, med en typisk værdi omkring 0,15 dB. Afkasttab på APC-polerede singlemode-enheder når mere end eller lig med 60 dB. Disse tal gør stikket velegnet som en MPO-grænseflade med lavt-tab til 40G- og 100G-parallelle optiske links, hvor budgetmargener med tæt link- betyder noget.
Q4: Hvilken standard overholder dette stik?
A: Produktion og test følger Telcordia GR-326-CORE-specifikationen, den industrianerkendte pålidelighedsstandard for singlemode og multimode optiske fiberkonnektorer. Overholdelse dækker miljøudholdenhed, mekanisk holdbarhed og optisk ydeevne under termisk cykling.
Q5: Kan dette stik bruges i 40G QSFP+ og 100G QSFP28 transceiver-implementeringer?
A: Det er specielt designet til disse applikationer.Et 12-fiber MPO-stik til QSFP-transceiver-moduler passer til multi-fiberstikket inde i standard QSFP+ SR4- og QSFP28 SR4-optik, der giver de parallelle baner, der kræves til 40 Gigabit og 100 Gigabit Ethernet.
Spørgsmål 6: Hvilke husfarver er tilgængelige til polaritets- og fibertypeidentifikation-?
A: Standardfarvemuligheder omfatter blå, grøn, beige, aqua, violet og citrongrøn. Brugerdefinerede husfarver kan også fremstilles efter anmodning for at tilpasse dit websteds farve-kodeskema til fibertype- eller polaritetsstyring.
Q7: Hvad er hovedkomponenterne i dette MPO-stik?
A: Enheden består af en støvhætte, ydre hus, ferrule-samling (A/B-nøgleretning), fjeder, prop, nitning og støvle. Hver komponent er designet til gentagne parringscyklusser, samtidig med at den justeringspræcision, der kræves i en multi-fiberkonnektorsamling med høj-densitet, bevares.
Q8: Hvordan fungerer dette stik under ekstreme temperaturer?
A: Produktet er udviklet til drift med høj-temperatur-stabilitet i overensstemmelse med GR-326-CORE miljøkrav. Dette gør et temperaturstabilt MPO-stik til telekommunikationsinfrastruktur velegnet til centrale kontorer, udendørs skabe og udstyrsrum, hvor de omgivende forhold svinger.
Q9: Hvad er minimumsordremængden for OEM eller bulk indkøb?
A: MOQ varierer efter kerneantal og poleringstype. Kontakt vores salgsteam på sales@evoluxfiber.com for at få et tilbud på MPO fiberkonnektor-bulkordrer, herunder tilpasset branding, private labeling og emballeringskrav.
Spørgsmål 10: Hvordan skal jeg rense MPO ferrule ende- før parring?
A: Brug endedikeret rengøringsværktøj af typen MPO/MTP- eller kassette- der dækker hele den rektangulære ferruloverflade i en enkelt passage. Standard simplex-rensere designet til LC- eller SC-konnektorer kan ikke nå alle fiberende- samtidigt og bør ikke bruges på fler-fiberrør.
