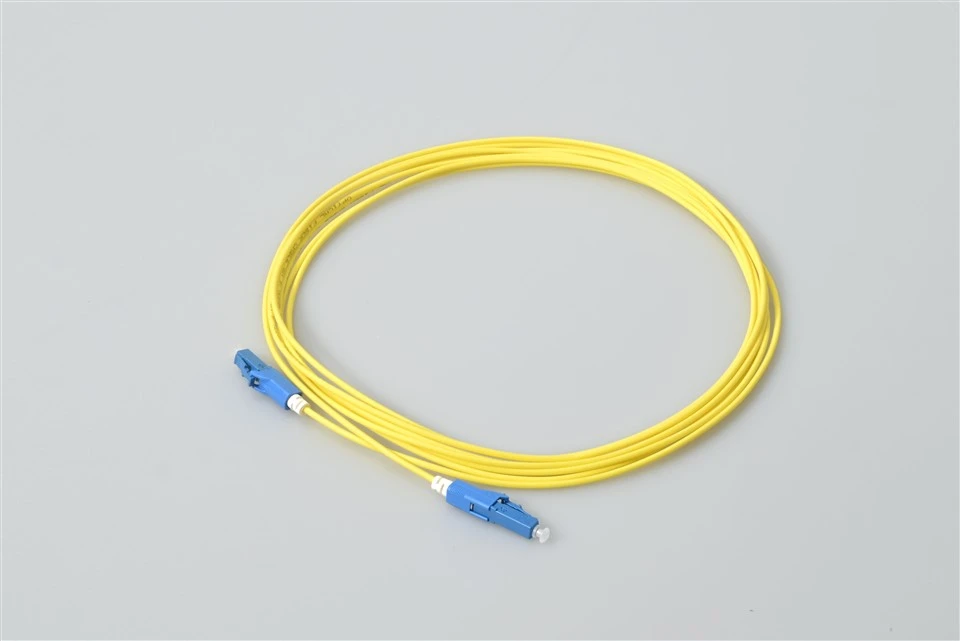

hvad er LC LC patch kabel?
LC-LC fiberoptisk patchledning er et lille kompakt patchkabel, der er meget populært i mange applikationer. Disse netværksløsninger omfatter telekommunikationsnetværk, LAN'er, databehandlingsnetværk, enhedstermineringer og lokalfordelinger. LC-LC-patch-kabler er designet til at levere hurtige Ethernet-løsninger i Gigabit-applikationer og ATM-applikationer med mindre pladsforbrug.
Specifikation
| Parameter | Enhed | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Indsættelsestab (typisk) | dB | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,3 |
| Afkasttab | dB | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 60 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 35 | Større end eller lig med 55 | Større end eller lig med 75 |
| Driftsbølgelængde | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Udskiftelighed | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Vibration | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Opbevaringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Funktioner

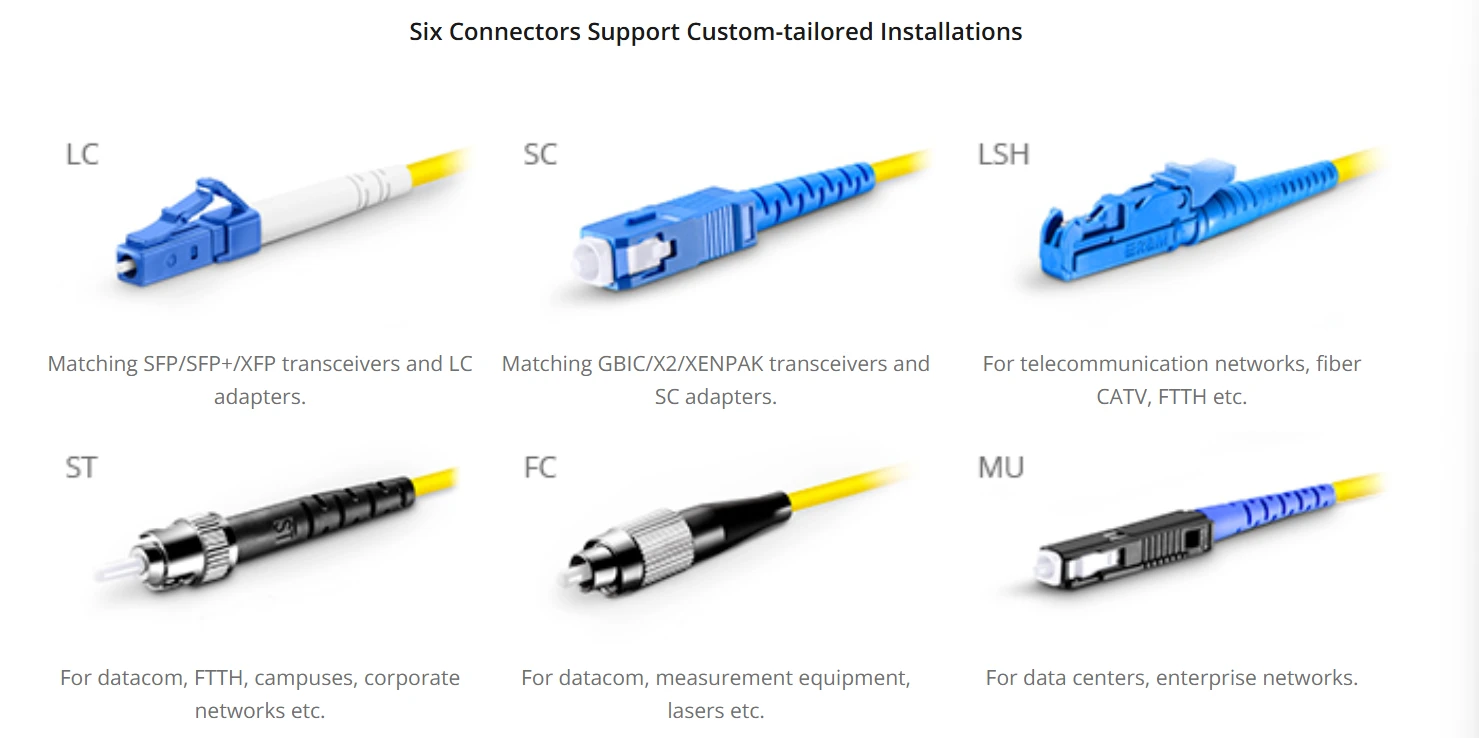

1.Seks stik understøtter skræddersyede-tilpassede installationer

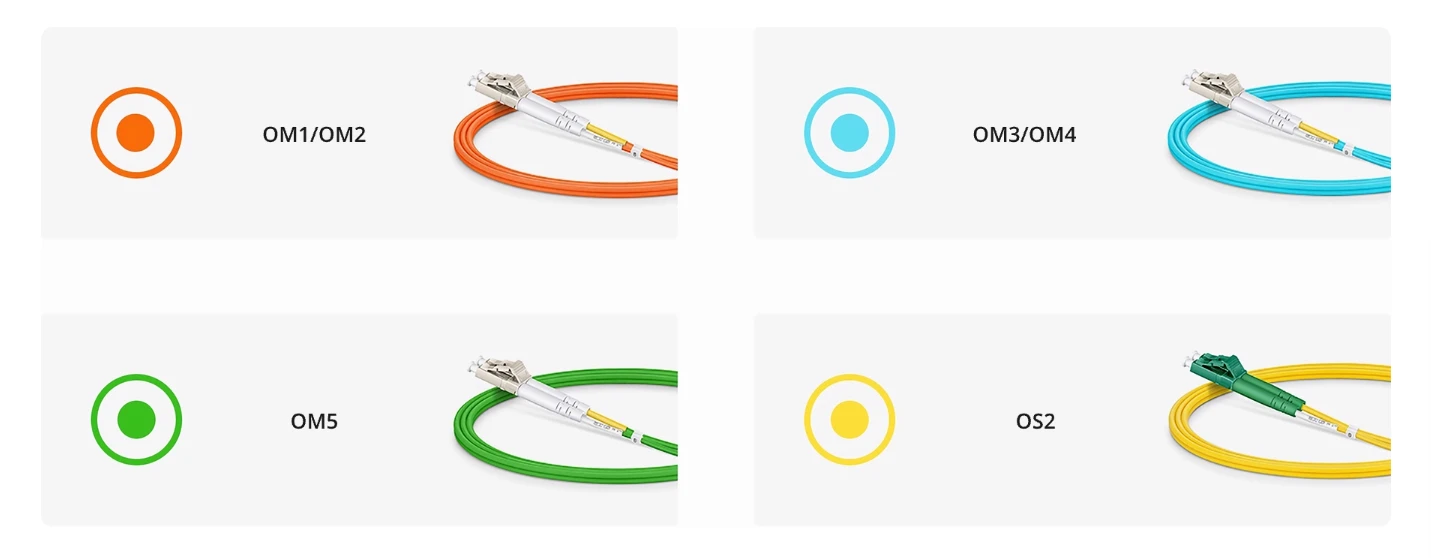

2.Color-Kodet kabeljakke til nem identifikation
3.OEM ODM LC APC / UPC Optisk Fiber Pigtail med 0,9 mm LSZH gul jakke specifikationer:
Ansøgninger
Datacentre - SFP/SFP+-miljøer
- 10G-server NIC'er til ToR-switche
- Storage array FC-forbindelser
- Uplinks af rygsøjle-bladstof
- Ude-af-båndadministrationsnetværk
Telecom - Central Office & FTTx
- OLT uplink-porte
- ODF kryds-forbindelser
- Splitter input/output afslutninger
- DWDM mux/demux-grænseflader
Enterprise - struktureret kabling
- MDA (Main Distribution Area) patching
- Vandret fordeling til gulvkontakter
- Rygrad mellem IDF'er
- Sikkerhedskamera fiber backhaul
FAQ
Q: Hvorfor vælge simplex frem for duplex LC-kabler?
A: Simplex giver dig routingfleksibilitet, som duplex ikke kan matche. Du kan køre TX- og RX-fibre gennem forskellige veje, erstatte individuelle fibre uden at forstyrre par og opnå højere effektiv porttæthed i overbelastede paneler. For SFP-baseret udstyr, hvor TX og RX alligevel er separate porte, er simplex ofte det mere praktiske valg.
Q: Hvad er forskellen mellem LC UPC simplex og LC APC simplex?
A: To ting: poleringsvinkel og returtab.
LC UPC har en flad/buet endeflade og større end eller lig med 50dB returtab. Konnektorhuset er blåt. Brug det til digitale signaler - Ethernet, Fibre Channel, generelle data.
LC APC har en 8 graders vinklet endeflade og større end eller lig med 60dB returtab. Konnektorhuset er grønt. Brug den til analoge signaler - CATV, RF over fiber, PON-videooverlejring.
Forbind aldrig UPC til APC -, vinkeluoverensstemmelsen forårsager store tab og beskadiger begge stik.
Q: Kan jeg bestille LC UPC simplex med forskellige startvinkler?
A: Ja. Vi tilbyder:
-Lige støvle (standard) - generel brug
-45 graders vinklet støvle - reducerer kabelspændingen ved snævre lodrette løb
-90 graders vinklet støvle - vandret udgang fra patchpaneler
-Kort start - maksimal tæthed i paneler med højt-port-tal
Minimumsbestilling for ikke-standardstøvler: 50 stk
Spørgsmål: Leverer du individuelle testrapporter for simplex-kabler?
A: Ja. To muligheder:
Batchrapport (gratis): Prøvetestning fra dit produktionsparti, dækker IL/RL/visuel inspektion.
Individuel rapport (tilgængelig på forespørgsel): Hvert kabel får sit eget certifikat med serienummer, faktisk målt IL og RL samt bestået/ikke bestået status. Anbefales til testlaboratorier og kvalitets-kritiske installationer.
Q: Hvad er den mindste bøjningsradius for 2,0 mm simplex-kabel?
A: 15 mm uden spænding, 30 mm under trækbelastning. Til tættere installationer tilbyder vi bøjnings-ufølsom fiber (BIF) med 7,5 mm minimum bøjningsradius - uden ydeevne, selv ved aggressiv kabelstyring.
