MTP MPO Fiber Patch-ledninger MM OM3

A: Godt spørgsmål – det dukker op hele tiden! MPO (Multi-fiber Push On) er den generiske industristandard for multi-fiberkonnektorer, mens MTP® er et høj-mærke fremstillet af US Conec. Tænk på det sådan her: alle MTP-stik er MPO-kompatible, men ikke alle MPO-stik har de forbedrede funktioner i MTP. MTP-versionen byder på snævrere tolerancer, aftagelige huse for nemmere gentagelse og bedre samlet optisk ydeevne. De er fuldt ud indbyrdes udskiftelige og vil parre sig med hinanden, men når du blander dem, vil den overordnede linkydeevne være begrænset af den lavere-kvalitetskonnektor. Til missionskritiske datacenterapplikationer anbefaler vi MTP for de bedste resultater.

A: Polaritet handler om at sørge for, at din sender (Tx) forbinder til modtageren (Rx) i den anden ende – hvis du tager fejl, og du har nul signal. Her er den hurtige opdeling: Type A er "lige-gennem" med nøgle-op i den ene ende og nøgle-ned i den anden. Type B er "omvendt" med begge ender nøgle-op, og vending fiberposition 1-til-12 og 12-til-1. Type C er "par vendt", hvor tilstødende par bytter positioner. Til de fleste 40G/100G paralleloptik-implementeringer i datacentre, ser vi Type B bruges oftest, fordi det giver dig mulighed for at bruge de samme standard A-til-B dupleks patch-kabler i begge ender - enklere lagerstyring. Hvis du er i tvivl, så send os dit netværksdiagram, så hjælper vi dig med at finde den rigtige polaritetskonfiguration.

A: Med OM3 multimode fiber, der kører 40GBASE-SR4 eller 100GBASE-SR4 optik, ser du på maksimalt 100 meter. For 10GBASE-SR kan OM3 gå op til 300 meter. Hvis du nu har brug for en smule mere rækkevidde – f.eks. 150 meter for 40G/100G – vil du gerne gå op til OM4 fiber, som har højere båndbredde (4700 MHz·km mod 2000 MHz·km for OM3). De fleste datacenterapplikationer passer komfortabelt inden for OM3's rækkevidde, da rack-til-rackafstande typisk er langt under 100 meter. Nederste linje: til omkostningsfølsomme-projekter med kortere løb er OM3 perfekt egnet og sparer dig penge.

A: Dette er kritisk – tag kønnet forkert, og du vil enten beskadige stik eller slet ikke have nogen forbindelse. Han-MTP-stik har justeringsben; hunstik har styrehuller, der modtager disse ben. Her er den gyldne regel: hannen parrer sig altid med hunnen, aldrig den samme-til-den samme. De fleste transceiver-moduler (QSFP+, QSFP28) har indbyggede-han-interfaces med stifter, så din patch-ledning skal være hun. Når du forbinder to hunkabler gennem et adapterpanel, håndterer adapteren selv stiftjusteringen. Vi fremstiller vores kabler med præcisionsstyrestifter, der sikrer sub-mikronfiberjustering – det er sådan, vi opnår de lave tal for tab af indføring.

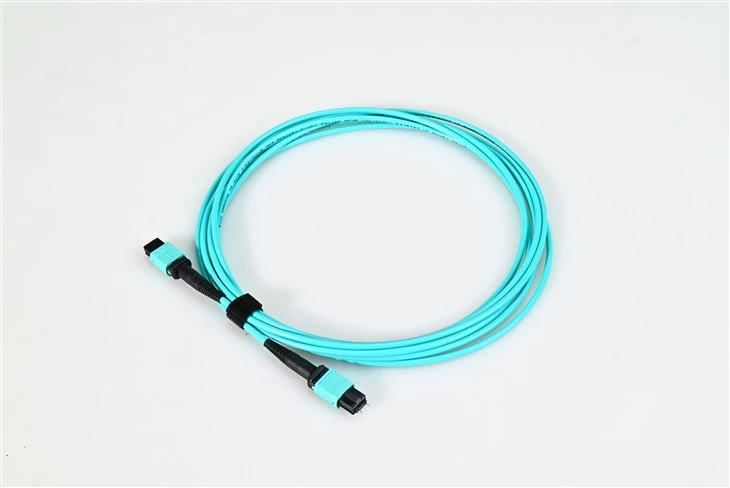

A: Aqua er TIA-598 standardfarvekoden for laser-optimeret OM3 og OM4 multimode fiber – den er ikke kun dekorativ! Når du arbejder i et tæt datacenter med hundredvis af kabler, fortæller den aqua-jakke dig øjeblikkeligt, at det er multimode 50/125 mikron fiber designet til VCSEL transceivere ved 850nm. Du vil ikke ved et uheld blande det sammen med gule{13}}single-mode kabler. Nogle producenter bruger Erika Violet (en lidt anderledes nuance) specifikt til OM4 for at skelne fra OM3, selvom både aqua og violet er acceptable. Vores stikstøvler er også farvekodet efter fiberantal: grå for 8-fibre, sort for 12-fibre og rød for 24-fibre - gør installation og fejlfinding så meget hurtigere.

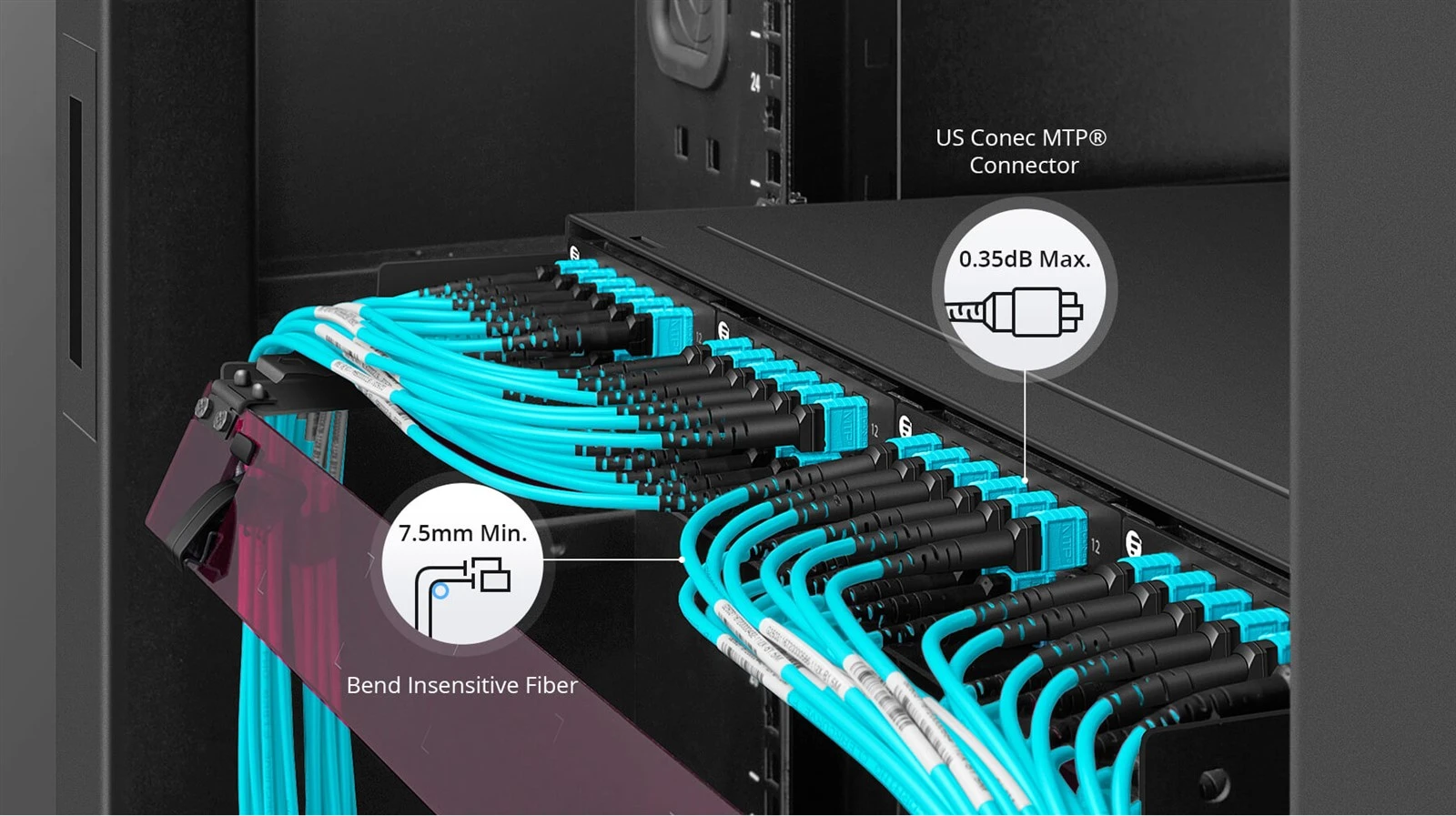

A: Vores MTP/MPO OM3-patch-kabler er specificeret til Mindre end eller lig med 0,50 dB maksimalt indsættelsestab med standard multimode MT ferrules, men vi tilbyder også versioner med lavt-tab, der rammer Mindre end eller lig med 0,30dB typisk og Mindre end eller lig med 0,50dB maks. Til virkelig krævende applikationer opnår vores kabler i elite/premium kvalitet omkring 0,15 dB typisk. Hvert kabel, vi sender, testes individuelt – vi bruger 3D-interferometri til at verificere ferrulegeometri og ende-kvalitet. Returtab er større end eller lig med 20dB for multimode. Disse specifikationer betyder noget, når du beregner dit linkbudget for 40G- eller 100G-forbindelser; hver tiende af en dB tæller over flere patch-punkter. Vi leverer testrapporter med hver batch, hvis du har brug for dokumentation for dine poster.

A: Slet ikke overdrevent – ​​faktisk er det en smart investering. OM3-fiber med MTP/MPO-stik understøtter 10GBASE-SR op til 300 meter uden problemer. Skønheden er, at du bygger infrastruktur, der er klar til 40G og 100G, når du skal opgradere – ingen genkabling påkrævet. Mange af vores kunder implementerer OM3 MTP-trunk-kabler i dag til 10G og udskifter simpelthen transceivere senere for at hoppe til højere hastigheder. MTP-stikket med 12-fibre fungerer perfekt med 10G SFP+ gennem breakout-kassetter (MTP til 6×LC duplex), hvilket giver dig tæthedsfordelene ved multi-fiberkabler selv ved lavere hastigheder. Det handler om at fremtidssikre din investering.

A: Du har ret i, at MTP-rensning kræver specifikke værktøjer – du kan ikke bare bruge en standard LC-klikrens. Vi anbefaler MTP-specifikke rulle-rensere eller kassetterensere designet til fler-fiberrør. Rengøringsbevægelsen skal gå på tværs af alle 12 (eller 24) fiberende-overflader i en enkelt omgang. Før hver parring skal du rense begge stik – selv en enkelt støvpartikel på én fiber kan forårsage tab på 1 dB+ og ødelægge dit linkbudget. Hold disse støvhætter på, når stikket ikke er sat i. Til inspektion skal du bruge et mikroskop med en MTP-adapterspids. Vi inkluderer støvhætter med hvert kabel, og tro mig, brug dem. De få sekunder, der bruges på rengøring, sparer timevis af fejlfinding senere.
