Udendørs Fiber Patch-kabel til FTTA: En leverandørs ærlige valgvejledning

Et udendørs fiberpatch-kabel til FTTA (Fiber til antennen) er en robust, vejrbestandig fiberoptisk enhed, der forbinder baseband-enheder (BBU'er) på jordniveau til fjerntliggende radioenheder (RRU'er) monteret på celletårne. Disse kabler bruger IP67--klassificerede vandtætte stik - typisk PDLC, ODVA, NSN Boot eller FullAXS - og er bygget med UV-resistente LSZH- eller TPU-jakker for at overleve årevis med udendørs eksponering. Hvis du implementerer 4G LTE- eller 5G-basestationer, bestemmer det udendørs FTTA-patchkabel, du vælger, direkte linkpålidelighed, signalkvalitet og hvor ofte dit mandskab skal klatre op i tårnet igen.

Hvorfor FTTA erstattede Coax -, og hvorfor patchkablet betyder mest

Skiftet fra koaksiale feeder-kørsler til fiber-baseret FTTA-arkitektur var ikke valgfrit. Det blev tvunget af fysikken. Traditionelle koaksialkabler mellem en basestationsly og dens antenne mister betydelig RF-signaleffekt over afstand, med praktiske løb typisk begrænset til ca. 100 meter. Fiberoptisk kabel bærer signaler 10 til 20 kilometer med ubetydeligt tab. I et FTTA-layout sidder RRU'en nær antennen og håndterer digital-til-analog konvertering på-webstedet. Fiberen, der løber fra jorden til tårnets top, er fronthaul-forbindelsen, og det udendørs patch-kabel er det sidste parringspunkt -, den ene komponent, der bliver tilsluttet, taget ud, forvitret og stresset mere end noget andet stykke af fiberbanen.

Derfor genererer udendørs FTTA-patchkabler flere RMA-forespørgsler fra et produktions- og forsyningssynspunkt end næsten noget andet passivt fiberprodukt. Selve kablet fejler sjældent. Det, der fejler, er konnektorforseglingen, panserintegriteten ved et stresspunkt eller endefladen - næsten altid, fordi det forkerte kabel blev specificeret til miljøet, eller det rigtige kabel blev installeret forkert.

Hvad gør et udendørs FTTA-kabel anderledes end en standard patchledning

En standard indendørs LC-til-LC duplex jumper ville ikke holde en måned på et tårn. Forskellene er strukturelle, ikke kosmetiske.

Kabellegemet i en korrekt udendørs FTTA-samling er normalt en 5,0 mm eller 7,0 mm GYFJH--type konstruktion: to enkelt--mode fiberkerner (G.657.A1 eller G.657.A2 bøjnings--ufølsom fiber) omgivet af aramidgarn, en ydre modstandsstål, og en ydre spiralarm af stålrør, jakke af LSZH eller TPU. LSZH opfylder telekommunikations{10}}flammehæmmende krav uden at frigive giftige dampe. TPU er hårdere mod slid og gentagen bøjning - vi anbefaler det generelt til installationer, hvor kablet føres gennem tætte ledninger eller trækkes rundt om skarpe tårnkonstruktionsdele.

I hver ende omslutter et vandtæt stikhusLC duplex fiberoptisk stikinterface. Huset passer sammen med en tilsvarende skotadapter på RRU'en eller samledåsen, og låsemekanismen komprimerer en O-ringpakning for at opnå IP67-indtrængningsbeskyttelse -, hvilket betyder fuldstændig støv-tæthed og modstand mod midlertidig vandnedsænkning op til en meter.

De fire konnektorsystemer, du rent faktisk vil støde på

Det er det afsnit, de fleste købere tager fejl af, så det er værd at bruge tid på. Udendørs FTTA-stik er ikke udskiftelige. Hvis du bestiller den forkerte type, betyder det, at dit kabel fysisk ikke kan parres med radiohovedporten -, og vi ser dette ske oftere, end nogen i branchen kan lide at indrømme.

PDLC (Push-Pull Duplex LC)er den dominerende grænseflade for ZTE, Huawei og en stor del af globale implementeringer. Et standard duplex LC ferrulepar sidder inde i en cylindrisk metalskal med en push--pull-låsekrave. Installationen er enkel: Juster kilesporet, skub indtil det klikker,-håndspænd den ydre møtrik. PDLC-samlinger er i overensstemmelse med IEC 61754-20 og passer sammen med enhver standard LC-adapter, når den er fjernet fra det udendørs hus. For de fleste makrocellebyggerier tilbyder PDLC den bedste balance mellem omkostninger, leveringstid og servicebarhed i marken. Det er også den type stik, vi sender oftest.

ODVA (Udendørs Variable Adapter)følger IEC 61076-3-106 og er bredt overtaget af Nokia, Samsung og delte websteder med flere-leverandører - især i Nordamerika og Europa, hvor interoperabilitet på tværs af-platforme er et indkøbskrav. ODVA understøtter tre interne grænseflader: duplex LC (ODVA-DLC), simplex SC (ODVA-SC) og multifiber MPO (ODVA-MPO). Det forseglede cirkulære hus er mere omfangsrigt end PDLC, men håndterer vibrationer, salttåge og termisk stødtest ekstremt godt.

NSN Booter et Nokia-heritage design: en fleksibel gummistøvle over et standard LC duplex-stik med en koblingsring med gevind. Den er lettere og mere kompakt, hvilket gør den populær til små celler på taget og indendørs/udendørs hybridløb. Afvejningen-er dog reel. Gummistøvleforseglingen nedbrydes hurtigere under vedvarende UV-eksponering sammenlignet med et komplet metalhus. Til tårnpladser i ørken eller tropisk klima styrer vi typisk kunderne mod PDLC eller ODVA i stedet.

FullAXSblev udviklet primært til Ericsson Radio System-platforme. Det rektangulære push--pull-hus tillader en-håndsbetjening med handsker, og en integreret støvhætte beskytter endefladen mellem forbindelserne. Hvis du arbejder på et Ericsson-udstyret tårn eller et delt-RAN-websted, der inkluderer Ericsson-radioer, er FullAXS sandsynligvis angivet i installationsvejledningen.

Den mest almindelige bestillingsfejl, vi ser: en kunde sender en RFQ for "udendørs LC patch-kabler til FTTA" uden at specificere stiksystemet. Det svarer til at bestille dæk uden at angive boltmønsteret. Bekræft altid RRU-porttypen - PDLC, ODVA, NSN eller FullAXS - før tilbud eller køb.

Specifikationer, der adskiller et godt kabel fra et problemkabel

• Fibertype:G.657.A1 enkelt-tilstand er standarden. G.657.A2 tillader snævrere bøjninger (7,5 mm minimumsradius vs. 10 mm) og er værd at specificere for lukkede tårne-topindkapslinger.
• Kabel udvendig diameter:5,0 mm for kortere, mindre udsatte strækninger, hvor fleksibilitet betyder noget. 7.0 mm for lodrette tårntræk, der overstiger 30 meter - den ekstra trækmargin er ikke valgfri i disse længder.
• Trækstyrke:500 N minimum kort-sigtet. Vi vurderer vores samlinger til 600 N, hvilket giver meningsfuld frihøjde under tårntræk, hvor kabelvægt og vindbelastning kombineres.
• Knusningsmodstand:1000 N/100 mm er fint til beskyttet rør. For kabler spændt direkte til tårnstål, specificer 2000 N/100 mm - faldende is, værktøj og utilsigtet træde-på under vedligeholdelse er alle reelle farer.
• Tab af indsættelse:Den færdige samling inklusive begge stik skal måle under 0,3 dB pr. parret par. Hvert kabel, vi sender, inkluderer en individuel fabrikstestrapport, der bekræfter dette.
• Driftstemperatur:-40 grader til +70 grader er basislinjen. Ørken- eller ækvatorialsteder bør specificere forsamlinger med +85 grader.
• IP-klassificering:IP67 er industrigulvet. IP68 er tilrådeligt til indgange i jordhøjde-hvælvinger eller kysttårne, hvor saltspray og langvarig fugtkontakt er rutine.

En bemærkning om specifikationer, der ofte bliver overset: rustningsrørmaterialet. Rustfrit stål rustning bevarer sin integritet i kystnære,-høj luftfugtighed og industrielle miljøer. Zink-belagt kulstofstålpanser er billigere, men kan korrodere inden for to til tre år i salt-luft. Hvis du installerer nær en kystlinje eller i en tung-industrizone, så spørg din leverandør specifikt, hvilket rustningsmateriale der bruges.

Installationsfejl, der genererer flest feltafkast

Vi sporer garantikrav og RMA-data på tværs af vores udendørs FTTA-produktlinje. Tre fejlmønstre tegner sig for størstedelen af ​​returneringerne -, og ingen af ​​dem er fabrikationsfejl.

Forurenede endeflader ved første parring.En enkelt støvpartikel på LC-rørspidsen kan øge indføringstabet med 0,5 dB eller mere. På en blæsende tårnplatform lander affald på en blotlagt endeflade inden for få sekunder. Løsningen er enkel, men ikke-til forhandling: Rengør hver endeflade med en -klik-rens eller fnugfri-IPA-klud umiddelbart før parring, og hold støvhætterne på indtil sidste øjeblik. Dette alene ville eliminere omkring en tredjedel af de klager over "højt tab", vi modtager.

Krænkelser af bøjningsradius under kabelføring.Installatører laver nogle gange skarpe 90-graders bøjninger for at føre kablet rundt om strukturelle elementer eller ind i kabinetter. Det resulterende makrobøjningstab vises muligvis ikke på et OTDR-spor med det samme, men det forværres, da temperaturcyklus trætter fiberbelægningen over de efterfølgende måneder. For et 7,0 mm FTTA-kabel skal du opretholde mindst 70 mm statisk bøjningsradius (10× kabel OD) og 140 mm dynamisk bøjningsradius under træk.

Utilstrækkelig kabelstøtte på tårnet.Ikke-understøttede kabelspænd mellem fastgørelsespunkter fungerer som vindsejl. Den cykliske mekaniske belastning koncentreres vedstik termineringspunkt, accelererende træthedsrevner i panserrøret. Fastgør kabler til tårnstål ved hjælp af UV---klassificerede rustfri stålbindere med intervaller, der ikke er større end en meter. På tagterrasser skal du køre gennem vejrbestandige rør, hvor det er muligt.

Sådan vælger du det rigtige udendørs FTTA-patchkabel - beslutningssekvens

I stedet for en generisk tjekliste er her den faktiske beslutningsrækkefølge, der undgår de mest almindelige specifikationsfejl:

Trin 1: Identificer RRU-stikporten.Tjek udstyrsdatabladet eller installationsvejledningen. Dette giver dig forbindelsestypen - PDLC, ODVA, NSN Boot eller FullAXS. Antag ikke baseret på leverandørens mærke alene; nogle operatører angiver ikke-standardforbindelser i deres implementeringsstandarder.

Trin 2: Mål ruten, ikke kun den lige-linjeafstand.Et 60-meter tårn betyder ikke et 60 meter kabel. Tag højde for vandrette løb inde i shelteren, stien langs tårnfladen inklusive omveje rundt om forhindringer og en serviceløkke på 1 til 2 meter ved RRU-enden. Bestil den nøjagtige tilpassede længde - overskydende spoler skaber unødvendigt indføringstab og fanger vind.

Trin 3: Tilpas kabeldiameter til det mekaniske miljø.5,0 mm for beskyttede eller korte løb. 7.0 mm for udsat tårn-flade løber over 30 meter, hvor trækbelastning under installation er en faktor.

Trin 4: Bekræft miljøforhold.Kystnære eller industrielt? Angiv rustfrit stål rustning og IP68. Standard indlandstårn? Zink-belagt rustning og IP67 er normalt tilstrækkeligt. Ekstremt temperaturområde? Kontroller, at kappen og forseglingsmaterialerne er klassificeret i overensstemmelse hermed.

Trin 5: Anmod om en prøve med testrapport før volumenbestilling.Mål indsættelsestab på-stedet med dit eget udstyr. Undersøgfiberoptisk adapterparringsgrænseflade for koncentricitet og endefladegeometri. En leverandør, der modsætter sig at sende en testet prøve, er ikke en leverandør, du ønsker på en 500-kabel tårnudrulning.

5G Fronthaul og hvad det betyder for kabelvalg

5G NR og den nye 5G-avancerede standard ændrer ikke den grundlæggende fysik af udendørs FTTA patchkabler, men de ændrer skalaen. Massive MIMO-antennesystemer med 32T32R- eller 64T64R-konfigurationer har brug for flere fiberpar pr. sektor end ældre 2T2R-radioer. Nogle aktive antenneenheder kræver nu otte eller tolv fiberporte, hvilket presser efterspørgslen efter flere{11}}samlinger ellerPLC fiberoptisk splitterdistribution ved tårnbasen.

Fortætningen af ​​små celler - især i C-bånd- og mmbølgespektrum - multiplicerer også endepunkter. En tæt bymæssig implementering kan installere 50 til 100 små celleknuder pr. kvadratkilometer, som hver kræver et forud-afsluttet udendørs duplex patch-kabel. På den mængde bliver plug-and-play-samlinger med fabriksbekræftede-testdata afgørende for at holde implementeringen efter planen.

Der er også stigende interesse for hybride FTTA/PTTA-kabler, der kombinerer fiber- og jævnstrømsledere i en enkelt kappe, hvilket reducerer det samlede kabelantal på tårnet. Disse er værd at evaluere for nye builds -, men de kræver omhyggelig kompatibilitetsverifikation med både radiohovedets strømindgang og fibergrænsefladen, så de er endnu ikke et fald-i erstatning for separate fiber- og strømforsyninger på hvert websted.

Hvor det udendørs patchkabel møder resten af ​​din fibersti

Ved tårnbasen slutter udendørs FTTA patchkabler typisk inde i en vejrbestandigfiberoptisk klemkasse- overgangspunktet mellem tårnets-ansigtspatch-ledning og den indendørs bagagerumsfiber, der forbinder tilbage til BBU'en. En korrekt specificeret klemkasse accepterer vandtætte konnektorporte på ydersiden og standard LC- eller SC-adaptere på indersiden, med splejsningsbakker og trækaflastning til det indgående trunkkabel.

For et typisk makrowebsted med tre-sektorer med to udbydere pr. sektor skal du planlægge mindst seks dupleksfiberporte. Angiv boksen med frihøjde til otte eller tolv for at undgå at skulle bytte kabinetter, når operatøren tilføjer en operatør eller opgraderer til en radio med højere-fiber-tal. IP65 er minimumsklassificeringen for selve kabinettet; IP68 er at foretrække på jordniveau i oversvømmelsestruede områder.

Enkelt-tilstand vs. multitilstand: Der er ingen debat om FTTA

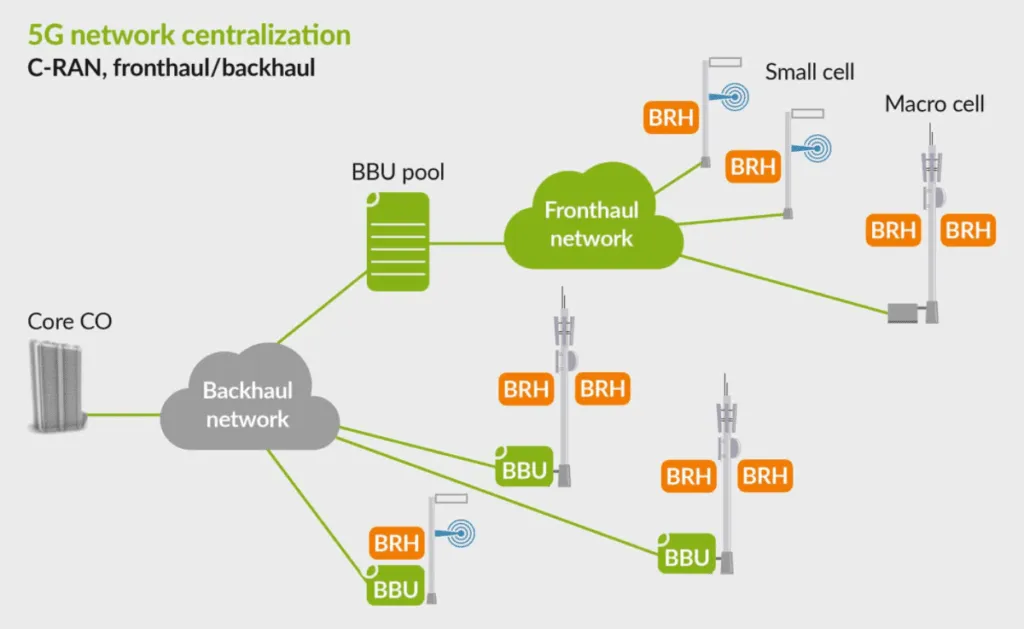

Alle større udstyrsleverandører specificerer single-mode fiber til FTTA fronthaul. Årsagerne er afstand og båndbredde frihøjde. Et makrotårnløb kan være 200 meter; en C-RAN-arkitektur med centraliserede BBU-puljer kan strække sig til flere kilometer. Single-mode OS2-fiber ved 1310 nm klarer alt dette med en dæmpning under 0,35 dB/km. Multimode kan ikke. Forskellen i pris pr.-meter mellem enkelt-mode og multimode udendørskabel er ubetydelig. For enhver ny FTTA-build er enkelt-tilstand G.657.A1 den eneste anbefaling, der er værd at komme med.
