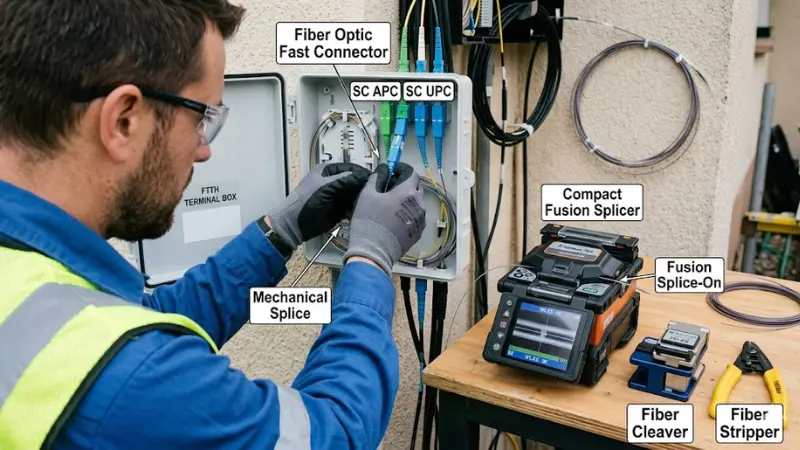

Et fiberoptisk hurtigstik lader installatører afslutte optisk fiber direkte i marken - ved et patchpanel, etFTTH klemkasse, en optisk fordelerramme eller et droppunkt - uden at vente på fabriksfremstillede-kabelsamlinger. Du kan også se det kaldet et fiberoptisk lynstik, et felt-installerbart fiberstik eller et feltsamlingsstik.
For de fleste FTTH- og adgangsnetværksprojekter er det virkelige spørgsmål ikke kun, hvad en hurtig konnektor er, men hvilken felttermineringsmetode, der skal bruges: en mekanisk splejsningshurtigkonnektor eller en fusionssplejsning-på-konnektor. Svaret afhænger af dit linktabsbudget, kabeltype, installationsmiljø, tilgængelige værktøjer og om forbindelsen er midlertidig eller permanent.
Denne vejledning gennemgår begge metoder i detaljer -, hvordan de virker, hvor hver af dem fungerer bedst, og hvad du skal holde øje med under installationen -, så du kan vælge det rigtigefiberoptisk hurtigstiktil dit projekt.

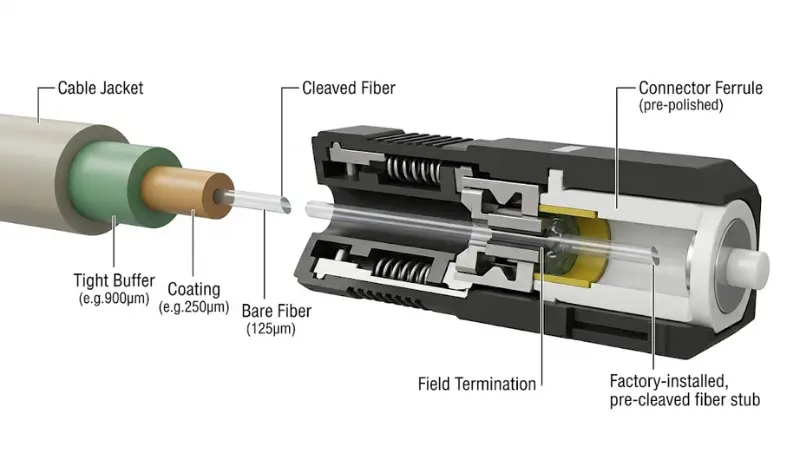

Hvad er en Fiber Optic Fast Connector?
Et fiberoptisk hurtigstik er et stik, der er designet til-installation på stedet. I stedet for at bestille en forud-termineret patch-ledning eller polere en blottet ferrul i hånden, afisolerer installatøren kablet, kløver fiberen og enten indsætter den i en mekanisk tilpasningsstruktur eller fusionerer-splejser den til en fabriks-poleret forbindelsesstump. Resultatet er et felt-termineret stik klar til test og service.
Typiske anvendelser omfatter:
- FTTH-dropkabelterminering ved abonnentvægudtag, klemkasser eller indendørs distributionspunkter
- Fiberdistribution ioptiske distributionsrammer (ODF) og patchpaneler
- Nødgendannelse af fiber, når en forud-fremstillet samling ikke er tilgængelig på stedet
- Midlertidige links under konstruktion, test eller idriftsættelse af netværk
- Indendørs kabler og netværksprojekter med sidste-mile adgang
De fleste felt-installerbare konnektorløsninger falder i to kategorier: mekaniske splejsningshurtige konnektorer og fusionssplejsning-på konnektorer. Begge producerer en brugbar optisk forbindelse, men de adskiller sig væsentligt i tabsydelse, langsigtet pålidelighed, værktøjskrav og omkostninger.
Er en Fusion Splice-On Connector stadig en "Fast Connector"?
Strengt taget bruger mange installatører udtrykket "hurtig konnektor" til at henvise til mekaniske splejsningsforbindelser - af den slags, du kan installere med en kløft, et par håndværktøj og ingen fusionssplejser. Men fusion splejsning-på konnektorer er også en felttermineringsløsning, og de tjener samme formål: at skabe en konnektoriseret fiberende på stedet uden fabrikspolering.
I denne vejledning behandler vi begge som felt-installerbare stikmuligheder og sammenligner dem side om side, så du kan beslutte dig baseret på dine faktiske projektkrav snarere end terminologi.

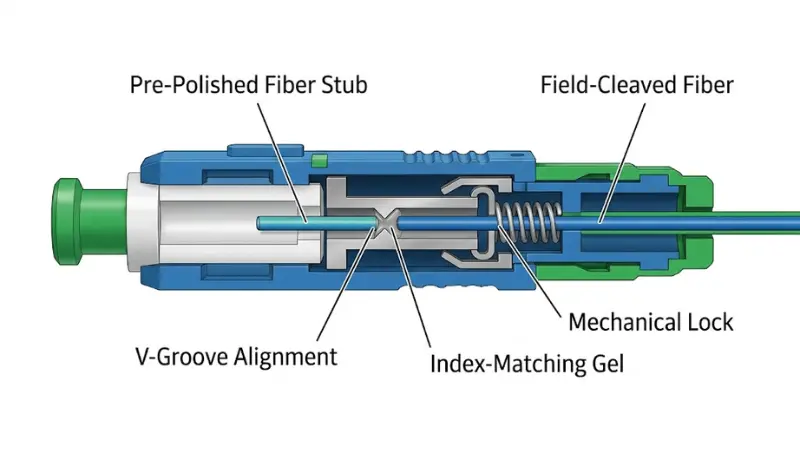

Mekanisk fiberoptisk hurtigstik: Sådan fungerer det
En mekanisk splejsningshurtig konnektor indeholder en kort,-poleret fiberstump fra fabrikken, der er forud-monteret inde i forbindelseshylsteret. I marken justerer installatøren en strippet og kløvet fiber til denne stub ved hjælp af en præcis V--rille eller lignende justeringsmekanisme. Indeks-matchende gel mellem de to fiberender reducerer Fresnel-refleksion og hjælper med at minimere optisk tab ved krydset.
Installationssekvensen er ligetil: Afisoler kabelkappen og belægningen til producentens angivne længde, rengør den blottede fiber, kløv den, skub den ind i forbindelseshuset, indtil den møder den for-polerede stump, og lås mekanismen på plads.
Mekaniske hurtige stik fås i almindelige interfacetyper, bl.aSC APC, SC UPC, og LC-konfigurationer, og de kan arbejde med både singlemode og multimode fiber afhængigt af produktdesignet.
Fordele ved mekaniske hurtigkoblinger
Lavere entrépris
Den største fordel er, at der ikke er behov for en fusionssplejser. For en lille FTTH-installation eller et reparationshold, der håndterer lejlighedsvise opsigelser, fjerner dette den største enkeltudgift til udstyr. Et grundlæggende værktøjssæt med en skærekniv, afisoleringsværktøj, rengøringsmaterialer og en visuel fejlfinder er nok til at komme i gang.
Fart i marken
En erfaren installatør kan færdiggøre et mekanisk hurtigstik på få minutter. I FTTH drop kabel arbejde -, hvor stikket ofte er installeret inde i en kompakt klemboks eller stikkontakt med begrænset plads -, hvor hastigheden betyder noget, især når besætningen har snesevis af abonnent drops at afslutte på en dag.
Bærbarhed
I trange rum som entre distributionsbokse, antennestænger eller kundelokaler, er det muligvis ikke praktisk at bære en fuld fusionssplejsningsopsætning. Et mekanisk forbindelsessæt passer i en bæltepose.
Nyttig til midlertidig eller nødrestaurering
Når et kabel er beskadiget, og linket skal hurtigt op igen, kan et mekanisk hurtigstik genoprette servicen, mens en permanent reparation er planlagt. DeFiber Optic Association (FOA)bemærker, at mekaniske splejsninger almindeligvis bruges til hurtig restaurering og for-polerede splejsningsforbindelsesapplikationer.
Begrænsninger af mekaniske hurtigforbindelser
Højere risiko for tab af indføring
Fordi feltfiberen og den præ-polerede stub holdes sammen mekanisk i stedet for at blive smeltet sammen, er forbindelsen mere følsom over for spaltekvalitet, fiberende-fladerenhed, justeringsnøjagtighed og indføringsdybde. Ifølge FOA-tabsbudgetvejledningen kan planlægningsværdien for præ-polerede eller mekaniske splejsningskonnektorer være så høj som 0,75 dB maksimalt pr. TIA-568-standarder sammenlignet med omkring 0,3 dB for klæbende-polerings- eller fusionssplejsning-på konnektorer. I praksis vil et velinstalleret mekanisk stik yde bedre end det maksimale, men fejlmarginen er snævrere.
Afkasttab afhænger i høj grad af udførelse
Hvis den indeks-matchende gel er forurenet, spaltningsvinklen er slået fra, eller fiberen ikke sidder korrekt mod stubben, kan reflektans øge - en bekymring forSC APC applikationerbruges i PON-netværk, hvor specifikationer for returtab er strenge.
Langtids-mekanisk stabilitet
Fibrene holdes på plads i stedet for permanent forbundet. Over tid kan vibrationer, termisk cykling eller kabelbevægelser ændre justeringen, især i udendørs eller dårligt beskyttede indhegninger.
Miljøfølsomhed
Fugt, støv og temperaturændringer kan påvirke den indeks-matchende gel og den mekaniske justering. For udendørs FTTH-dråber eller steder, der er udsat for ekstreme temperaturer, er korrekt indkapslingsbeskyttelse afgørende.

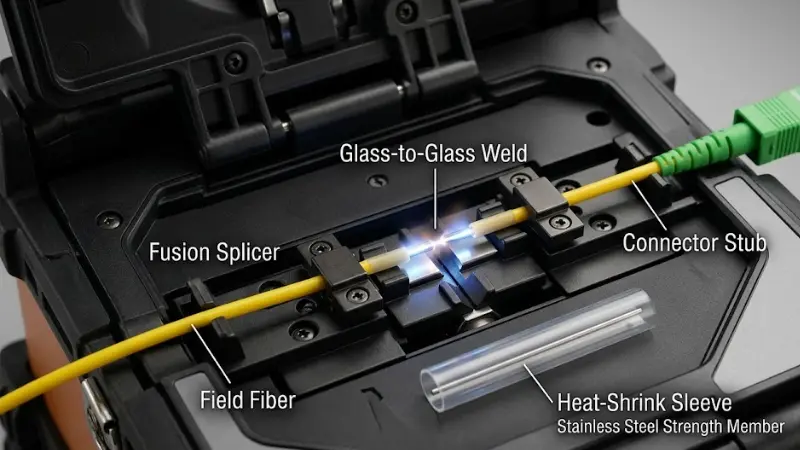

Fusion Splice-On Connector: How It Works
En fusionssplejsning-på konnektor bruger en kort fabriks-poleret fiber-pigtail, der allerede er monteret i konnektorrøret. I marken stripper og kløver installatøren den indkommende fiber og bruger derefter enfusionssplejserfor permanent at smelte og forbinde de to fiberender. Efter splejsning beskyttes samlingen med en varme-krympemuffe eller integreret beskyttelsesstøvle.
Denne metode erstatter den mekaniske justering med en egentlig glas-til-glassvejsning, som helt eliminerer luftgabet og indeks-matchende gel.
Fordele ved Fusion Splice-On Connectors
Lavere og mere konsekvent splejsningstab
Fusionssplejsning giver en permanent samling, hvor fiberkernerne smeltes sammen. FOA anbefaler en planlægningsværdi på 0,15 dB pr. singlemode fusionssplejsning til tabsbudgetberegninger, og dygtige teknikere opnår rutinemæssigt resultater under 0,1 dB. Kombineret med fabriks-poleret konnektorstuds giver en fusionssplejsning-på konnektor typisk et lavere totalt indføringstab end et mekanisk alternativ.
Stærkere fysisk led
En smeltesplejsning er en permanent svejsning. Det vil ikke forskydes eller forringes fra vibrationer, termisk cykling eller kabelspænding, som en mekanisk justering kan. Dette har betydning for udendørs splejsningslukninger, rygradsruter og enhver forbindelse, der skal forblive stabil i årevis.
Bedre egnet til singlemode og links med lavt-tab
Singlemode fiberhar en kernediameter omkring 9 µm, så selv små justeringsfejl kan give målbare tab. Fusionssplejsning giver den stramme kernetilpasning, som singlemode-netværk kræver, hvilket gør det til den foretrukne termineringsmetode for langdistance-, backbone- og-højtydende adgangslinks.
Pålidelig til professionel accepttest
Når projektet kræver dokumenteret indsættelsestab og OTDR-testresultater -, som de fleste operatør- og virksomhedsimplementeringer gør, - gør konsistensen af fusionssplejsning- på konnektorer det nemmere at bestå acceptkriterier.
Begrænsninger af Fusion Splice-på konnektorer
Højere udstyrsomkostninger
En fusionssplejser, præcisionskniv, splejsningsbeskyttelseshylstre og strømforsyning repræsenterer en betydelig forudgående investering. For en entreprenør, der kun foretager lejlighedsvise opsigelser, er dette måske ikke forsvarligt.
Flere færdigheder og opsætningstid
Selvom moderne splejsere automatiserer fiberjustering og lysbuekontrol, har installatøren stadig brug for korrekt forberedelsesteknik - ren stripning, korrekt spaltningslængde, buekalibrering og splejsningsbeskyttelse. For en enkelt nødreparation på et abonnentsted kan opsætnings- og nedtagningstiden overstige den faktiske splejsningstid.
Permanent forbindelse
Når den er splejset, kan samlingen ikke omarbejdes. Hvis linket skal omdirigeres- eller stikket skal udskiftes, skal fiberen klippes og gen-termineres.

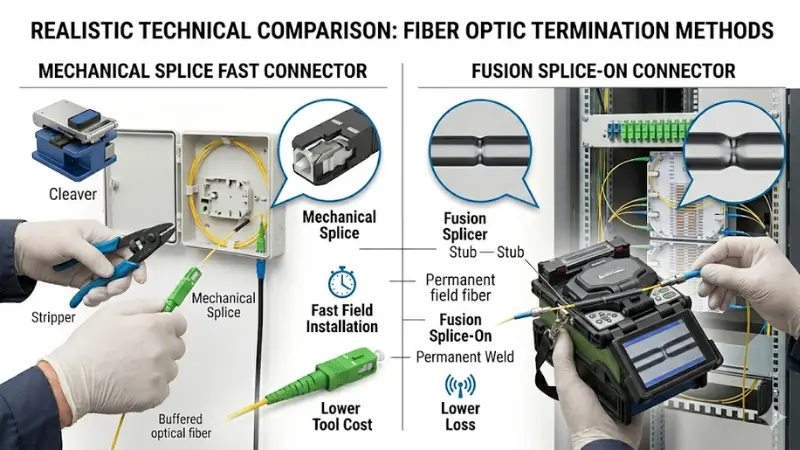

Mekanisk splejsning vs fusionssplejsning: Side-om-Sammenligning
| Faktor | Mekanisk splejsningshurtigforbindelse | Fusion Splice-On Connector |
|---|---|---|
| Typisk indsættelsestab (singlemode) | 0,3-0,5 dB typisk; op til 0,75 dB max pr. TIA-568 | 0,15–0,3 dB typisk, når den udføres korrekt |
| Installationshastighed | Hurtig - et par minutter pr. connector | Moderat - kræver splejseropsætning og splejsningsbeskyttelse |
| Udgifter til udstyr | Lavt - grundlæggende værktøjssæt og kløft | Høj - fusionssplejser, præcisionskniv, ærmer |
| Tekniker færdighedsniveau | Grundlæggende til mellemliggende | Mellem til avanceret |
| Langsigtet-pålidelighed | God til adgangsnetværk med korrekt beskyttelse | Fremragende - permanent svejsning, ingen mekanisk drift |
| Miljømæssig holdbarhed | Følsom over for fugt, vibrationer og temperatur uden ordentlig indkapsling | Mere robust i udendørs og barske miljøer |
| Omarbejdelighed | Nogle designs tillader gen-opsigelse | Permanent - kræver klipning og gen-splejsning |
| Bedste applikationer | FTTH sidste-mile fald, nødreparation, midlertidige links, små opgaver | Rygrad, udendørs lukninger, ODF-terminering, kritiske links |
Bemærk: Faktiske tabsværdier afhænger af fibertype, spaltekvalitet, konnektordesign og teknikers færdigheder. Kontroller altid mod dit projekts budget for linktab.
Anbefalede konnektortyper efter applikation
| Anvendelse | Anbefalet stik | Opsigelsesmetode | Noter |
|---|---|---|---|
| FTTH-abonnentfald (PON) | SC APC hurtigstik | Mekanisk eller fusion | APC er standard for GPON/XGS-PON-netværk; tjek ODN tabsbudget |
| FTTH indendørs distribution | SC UPC hurtigstik | Mekanisk | Fælles i punkt-til-punkt Ethernet FTTH; hurtig og omkostningseffektiv- |
| Datacenter patch panel | LC stik(splejsning-på eller forud-termineret) | Fusion foretrækkes | Miljøer med høj-densitet kræver konsekvent lavt tab |
| Udendørs rygrad splejsning lukning | Fusionssplejsning (ingen konnektor ved led) | Fusion | Laveste tab, stærkeste led; beskyttet indvendig lukning |
| Nødkabelrestaurering | SC eller LC mekanisk hurtigstik | Mekanisk (midlertidig) | Gendan service først, planlæg permanent reparation senere |
| ODF afslutning | SC stikellerFC stik | Fusion splejsning-på | Permanent opsigelse med lavt-tab for centralt kontorudstyr |

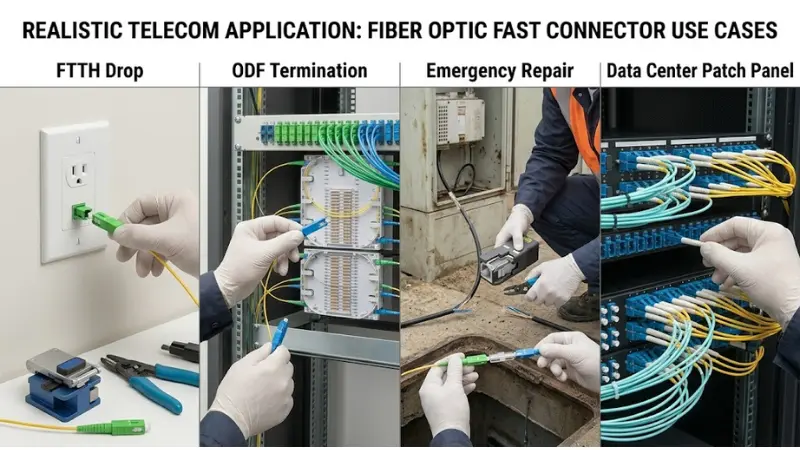

Valg af den rigtige hurtigforbindelse: Applikationsscenarier
FTTH Drop Cable Installation
I et typisk FTTH-projekt afslutter installatøren dropkablet hos abonnentenklemkasseeller væg-stikkontakt, der forbinder den indgående fiber til en SC APC- eller SC UPC-grænseflade, der passer til ONU eller ONT. Arbejdsområdet er ofte et lille plastikkabinet monteret på en væg eller inde i en entrefordelingsboks, hvor installatøren skal strippe, kløve og afslutte fiberen inden for få minutter.
Til dette scenarie er mekaniske hurtige konnektorer meget brugt, fordi de er hurtige, kræver ingen fusionssplejser og koster mindre pr. dråbe. Dette fungerer godt, når netværkets ODN-tabsbudget har nok margin -, for eksempel i korte-afstande GPON-links, hvor den samlede sti fra OLT til ONU er inden for et par hundrede meter, og opdelingsforholdet er moderat.
Men hvis linket er længere, er opdelingsforholdet højere (såsom 1:32 eller 1:64 vha.PLC splittere), eller kablet passerer gennem udendørs segmenter med temperatureksponering, giver en fusionssplejsning-på konnektor dig et tættere, mere forudsigeligt tab, der hjælper med at bevare linkmarginen.
Akut fiberreparation
Når et kabel afbrydes, og netværket er nede, er hurtig gendannelse af tjenesten prioriteret. En mekanisk hurtig forbindelse kan bringe linket online igen på få minutter uden opsætningstiden for en fusionssplejser. Mange vedligeholdelsesteams har mekaniske hurtigforbindelser specielt til dette formål.
Den praktiske arbejdsgang: Installer en mekanisk konnektor for at genoprette tjenesten med det samme, og planlæg derefter et-opfølgningsbesøg med en fusionssplejser for at erstatte den midlertidige samling med en permanent splejsning. Denne tilgang i to-trin balancerer hastighed med langsigtet-pålidelighed.
Rygrad og udendørs links
Til udendørs splejsningslukninger, backbone-kabler og lange-ruter er fusionssplejsning standardvalget. Disse links bærer typisk højere trafikmængder, har strammere tabsbudgetter og skal overleve årevis med eksponering for fugt, UV, vindbelastning og temperaturcyklus. Den permanente svejsning af en fusionssplejsning giver den mekaniske styrke og optiske stabilitet, som disse miljøer kræver.
Mekaniske stik kan stadig forekomme i udendørs adgangsnetværk -, f.eks. ved en pol-monteretfordelingsbokshvor dropkabler forbindes til feederen -, men de skal installeres inde i et korrekt forseglet kabinet og testes omhyggeligt.
Opsigelse af datacenter og ODF
I datacentre og ODF-miljøer afhænger valget af kabeldesign og porttæthed. Forhøj-100G- eller 400G-links, hver brøkdel af en dB betyder noget. Fusionssplejsning-på konnektorer eller forud-fabriksterminerede samlinger (som f.eks.MPO/MTP stik) foretrækkes, fordi de leverer ensartet ydeevne med lavt-tab på tværs af hundredvis eller tusindvis af porte.
Mekaniske hurtige forbindelser kan fungere til feltflytninger, tilføjelser og ændringer, hvor tilgængelighed og hastighed er værdsat -, men tjek altid det samlede linktabsbudget, før du beslutter dig.

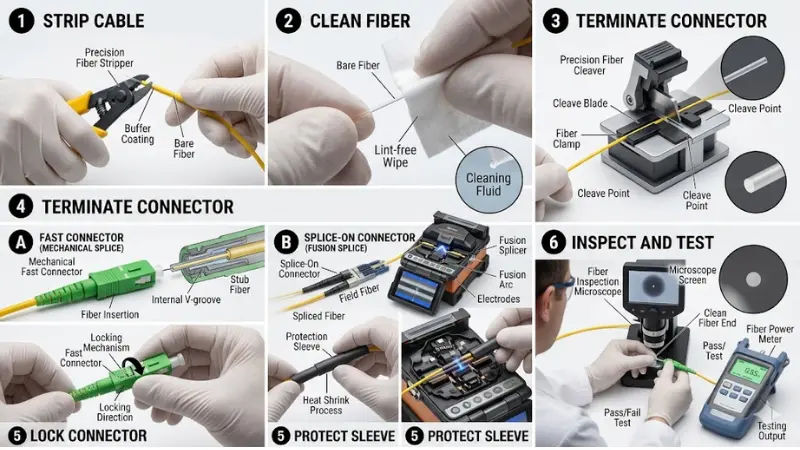

Best Practices for installation og test
Et fiberoptisk hurtigstik er kun så godt som installationen bagved. De fleste felttermineringsfejl spores tilbage til kontaminering, dårlig spaltningskvalitet, forkert strimmellængde eller sprunget test.
1. Strip til den korrekte længde
Hvert hurtigstik er designet omkring en specifik fiberindføringsdybde. Følg nøjagtigt producentens strimmellængdespecifikation. Afisolering for kort betyder, at fiberen ikke når den for-polerede stub; stripning for længe kan få fiberen til at bøje sig inde i forbindelsesdelen.
2. Rengør den bare fiber før kløvning
Efter stripning skal du tørre den nøgne fiber af med fnugfri -optiske servietter og isopropylalkohol. Enhver rest fra belægningen, støvet eller olien på fiberoverfladen kan forurene splejsningspunktet eller den indeks-matchende gel, hvilket forårsager øget indføringstab.
3. Brug en kvalitetskniv og vedligehold den
Spaltningskvalitet er den vigtigste variabel i feltterminering - for både mekaniske og fusionsmetoder. En god kløvning giver en flad, vinkelret fiberende med en kløvningsvinkel på under 1 grad. En dårlig spalte med afslag, læber eller en vinklet flade vil give store tab uanset forbindelseskvalitet. Udskift eller drej kløvebladet i henhold til producentens tidsplan; en slidt klinge er en almindelig årsag til dårlige resultater i marken.
4. Rør ikke ved fiberenden efter kløvning
Selv et fingeraftryk på den spaltede fiberende kan sprede lys og øge tabet. Håndter kun fiberen ved den coatede sektion og indsæt den i stikket umiddelbart efter kløvning.
5. Følg konnektorens samlingsprocedure
For en mekanisk hurtig forbindelse skal du indsætte fiberen, indtil du føler, den møder den for-polerede stump, og derefter aktivere låsemekanismen. For en fusionssplejsning-på konnektor skal du placere både feltfiberen og konnektorstudsen i splejseren, udføre splejsningen, påføre varme-krympebeskyttelsen og inspicere resultatet på splejserens display.

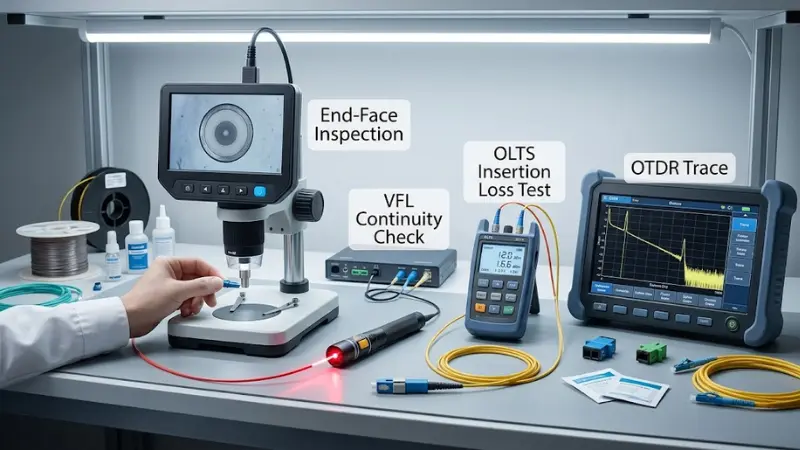

6. Efterse og test før overdragelse
Hver felt-termineret connector skal inspiceres og testes, før linket overdrages. Som minimum:
- Brug et fibermikroskop eller en videoinspektionssonde til at kontrollere konnektorens endeflade for kontaminering. Branchestandarden for slut-ansigtsinspektion erIEC 61300-3-35, som definerer bestået/ikke bestået kriterier for ridser, snavs og defekter på tværs af forskellige zoner af ferrulen.
- Brug en visuel fejlfinder (VFL) til at verificere lysets kontinuitet og identificere åbenlyse fejl som makrobøjninger eller knækkede fibre.
- Til accepttest måles indføringstab med et optisk tabstestsæt (OLTS). På længere links eller multi-splejsningsruter skal du supplere med en OTDR-sporing for at identificere individuelle hændelsestab langs fiberen.

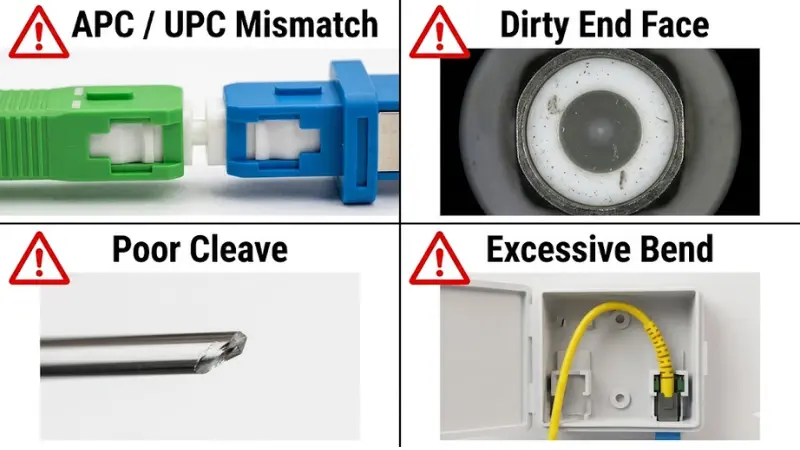

Almindelige fejl at undgå
Blanding af APC- og UPC-stik
APC (vinklet fysisk kontakt) og UPC (ultra fysisk kontakt)har forskellige rørende-fladegeometrier. APC-stik er almindeligvis farve-grønt; UPC-stik er almindeligvis blå til singlemode. Parring af en APC til en UPC vil beskadige ferrul og producere høje tab og reflektans. Kontroller altid poleringstypen før tilslutning.
Ignorerer kabelkompatibilitet
Ikke alle hurtige stik accepterer alle kabeltyper. Tjek konnektorens specifikationer for understøttet fiberdiameter (250 µm bar fiber vs. 900 µm tæt-bufret), belægningsstørrelse, kabelkappedimensioner, og om den er designet til fladfaldskabel, rundt indendørskabel ellerpigtail-fiber.
Brug af en slidt eller snavset kniv
Dette er den mest almindelige årsag til opsigelser af felter med store-tab. Et kløveblad, der har overskredet sit nominelle antal spalter, producerer inkonsistente fiberender, og intet konnektordesign kan kompensere for en dårlig spalte.
Springer slut-ansigtsinspektion over
Beskidte stik er en førende årsag til netværksproblemer, der kan forebygges. Som anbefalet i IEC 61300-3-35 skal du altid inspicere, rengøre og efterse før parring.
Vælg kun efter enhedspris
Et billigere stik, der svigter i marken, koster mere end et bedre stik, der fungerer første gang -, når du medregner lastbilruller, omarbejdningsarbejde og nedetid hos kunder.
Købstjekliste: Hvad skal bekræftes før bestilling
Inden du vælger et fiberoptisk hurtigstik til dit projekt, skal du gennemgå disse specifikationer med din leverandør:
- Fibertype: singlemode (G.652D, G.657A1/A2) eller multimode (OM3/OM4)
- Connector interface: SC, LC, FC, ST, eller andet
- Polsk type:APC eller UPC
- Kabelkompatibilitet:FTTH flat drop kabel, rundt indendørs kabel, 900 µm tæt buffer eller 250 µm bare fiber
- Insertion tab specifikation:typisk værdi og maksimum ifølge producentens datablad
- Returtabsspecifikation:især vigtigt for APC-stik i PON-netværk
- Opsigelsesmetode:mekanisk splejsning eller fusionssplejsning-på
- Nødvendige værktøjer:hvad der medfølger i sættet og hvad skal købes separat
- Miljøvurdering:kun indendørs eller klassificeret til udendørs temperatur- og luftfugtighedsområder
- Omarbejdelighed:kan connectoren-afbrydes igen, hvis det første forsøg mislykkes
- Dokumentation:leverer leverandøren klare installationsinstruktioner, testdata og applikationsvejledning
En pålidelig leverandør bør være i stand til at besvare alle disse spørgsmål med specifikke data - ikke vage påstande. Hvis du sammenligner produkter fra forskellige leverandører, skal du anmode om stikprøver og teste dem under dine faktiske feltforhold, før du forpligter dig til en masseordre.
Tekniske noter
Følgende referenceværdier bruges almindeligvis i branchen til planlægning af tabsbudget. De er hentet fraFOA retningslinjer for tabsvurderingog TIA-568 standarder:
- Fusion splejsning (singlemode): 0,15 dB planlægningsværdi pr. splejsning; dygtige teknikere opnår rutinemæssigt under 0,1 dB
- Mekanisk splejsning (multimode): 0,3 dB planlægningsværdi; 0,3 dB maksimum pr. TIA-568
- Klæbemiddel/poleringsmiddel eller fusionssplejsning-på stik: ca. 0,3 dB pr. parret par
- Præ-poleret/mekanisk splejsningsstik: op til 0,75 dB maksimum pr. TIA-568
Disse er planlægningsværdier, ikke garantier. Faktiske tab afhænger af fibertype, tilpasning af tilstandsfeltdiameter, kløvningskvalitet, splejsertilstand, konnektordesign og renlighed. Mål altid hvert termineret stik og sammenlign med dit links tabsbudget, før du accepterer installationen.
Ofte stillede spørgsmål
Hvilke værktøjer skal jeg bruge for at installere et fiberoptisk hurtigstik?
Til en mekanisk hurtig forbindelse: en fiberstripper, præcisionskniv, fnugfri-rengøringsservietter, isopropylalkohol og en visuel fejlfinder. For en fusionssplejsning-på konnektor skal du tilføje en fusionssplejser, splejsningsbeskyttelseshylstre og en varmekilde til beskyttelsesmuffen. Begge metoder drager fordel af et fibermikroskop eller videoinspektionssonde til slut-ansigtskontrol.
Er fiberoptiske hurtige stik pålidelige til FTTH?
Ja - både mekanisk og fusionssplejsning-på hurtige konnektorer er udbredt i FTTH-netværk. Mekaniske stik fungerer godt til korte-distance sidste-mile-dråber, hvor tabsbudgettet har tilstrækkelig margin. For længere links, højere splitforhold eller udendørs-eksponerede dråber, giver fusionssplejsning-på konnektorer bedre konsistens og lang-stabilitet.
Hvad forårsager stort indføringstab i et hurtigt stik?
De mest almindelige årsager er en dårlig spalte (vinklet, skåret eller læbelig fiberende), forurening på fiberen eller inde i konnektoren, forkert strimmel eller indføringslængde og fiber-til-forskydning. Brug af en kvalitetskniv, rengøring grundigt og ved at følge producentens monteringsprocedure vil forhindre de fleste problemer.
Hvad er forskellen mellem SC APC og SC UPC hurtige stik?
SC APC-stik har en 8 graders vinklet endeflade, der reducerer tilbage-refleksion, hvilket gør dem til standardvalget for PON--baserede FTTH-netværk (GPON, XGS-PON). SC UPC-konnektorer har en flad, buet ferrule-endeflade med lavere returtabsydelse. De to typer er ikke kompatible og må ikke parres sammen. For en detaljeret sammenligning, se vores guide vedrPC vs UPC vs APC fiberkonnektortyper.
Skal jeg bruge en fusionssplejser for at bruge en hurtig forbindelse?
Ikke nødvendigvis. Mekaniske hurtigforbindelser er specielt designet til installation uden en fusionssplejser. Hvis du vælger en fusionssplejser-på konnektor, så ja, en fusionssplejser er påkrævet. Valget afhænger af dine tabskrav, projektstørrelse og budget.
Kan et fiberoptisk hurtigstik genbruges?
Nogle mekaniske hurtige konnektordesigns gør det muligt at frigøre låsemekanismen, og fiberen genindsættes{{0} efter et mislykket forsøg. Dette afhænger dog af det specifikke produkt. Fusion splejsning-på stik er permanent og kan ikke omarbejdes.
Hvordan tester jeg et felt-installeret fiberstik?
Start med en visuel inspektion af endefladen ved hjælp af et fibermikroskop (ved at følge IEC 61300-3-35 kriterier). Kontroller derefter lyskontinuiteten med en VFL. For kvantitative resultater, mål insertionstab med et optisk tabstestsæt. På længere eller multi-splejsede links skal du bruge en OTDR til at identificere individuelle splejsnings- og forbindelseshændelser. Sammenlign altid dine målte værdier med projektets budget for linktab.
Er mekaniske hurtige konnektorer velegnede til singlemode fiber?
Ja, mange mekaniske hurtige stik er designet til singlemode fiber (G.652D eller G.657A). Singlemode fiber har dog snævrere justeringstolerancer end multimode, så spaltekvalitet og indføringsnøjagtighed bliver endnu mere kritisk. Hvis dit singlemode-link har et stramt tabsbudget, er en fusionssplejsning-på konnektor det sikreste valg.
Konklusion
En fiberoptisk hurtig konnektor forenkler feltterminering, men den metode, du vælger, har en direkte indvirkning på linkydeevnen og langsigtet-pålidelighed.
Vælg en mekanisk splejsningshurtig konnektor, når installationshastighed, lave værktøjsomkostninger og portabilitet er prioriteterne -, og når dit budget for linktab giver tilstrækkelig margin. Dette er ofte det praktiske valg til FTTH last-mile drops, små projekter og nødrestaurering.
Vælg en fusionssplejsning-på stikket, når linket kræver lavere tab, stærkere fysisk holdbarhed eller dokumenterede testresultater for professionel accept. Dette er standarden for backbone-netværk, udendørs lukninger, ODF-afslutninger og enhver forbindelse designet til langvarig-service.
Før du forpligter dig, skal du kontrollere din fibertype, stikgrænseflade, poleringstype, kabelstruktur og budget for linktab. Test stikprøver under dine faktiske feltforhold. Det rigtige stik er det, der opfylder dit projekts optiske og mekaniske krav - ikke kun den hurtigste eller billigste løsning på hylden.
Gennemgået af EVOLUX Fiber Optic Product Engineering Team. For produktspecifikationer, installationsvejledning eller hjælp til at vælge det rigtige hurtigstik til dit projekt,kontakt vores tekniske team.
