Beslutningen på et minut
For de fleste standard ODF'er, termineringsbokse og lavt-til-middel-tal enkelt-fibersplejsning250um vs 900um fiber pigtailBeslutningen skal starte med 900µm. Det er nemmere at håndtere omkring stikket og routingområdet. Når splejsnings-kassettetæthed, masse-fusionslayout eller begrænset routingplads bliver den begrænsende faktor, er 250µm normalt det bedre udgangspunkt.
Bufferdiameter er et mekanisk konstruktionsvalg, ikke en optisk kvalitet. En 900 µm fiber pigtail producerer ikke i sagens natur lavere splejsningstab end en 250 µm pigtail, og en 250 µm fiber er ikke optisk ringere, fordi den er tyndere.
Det ændrer ingeniørspørgsmålet. I stedet for at spørge, hvilken diameter der yder bedre, så spørg hvilken fiberpræsentation der passer til bakken, håndteringsarbejdsgang, splejsningsmetode og mekanisk beskyttelse, der er tilgængelig i installationen.

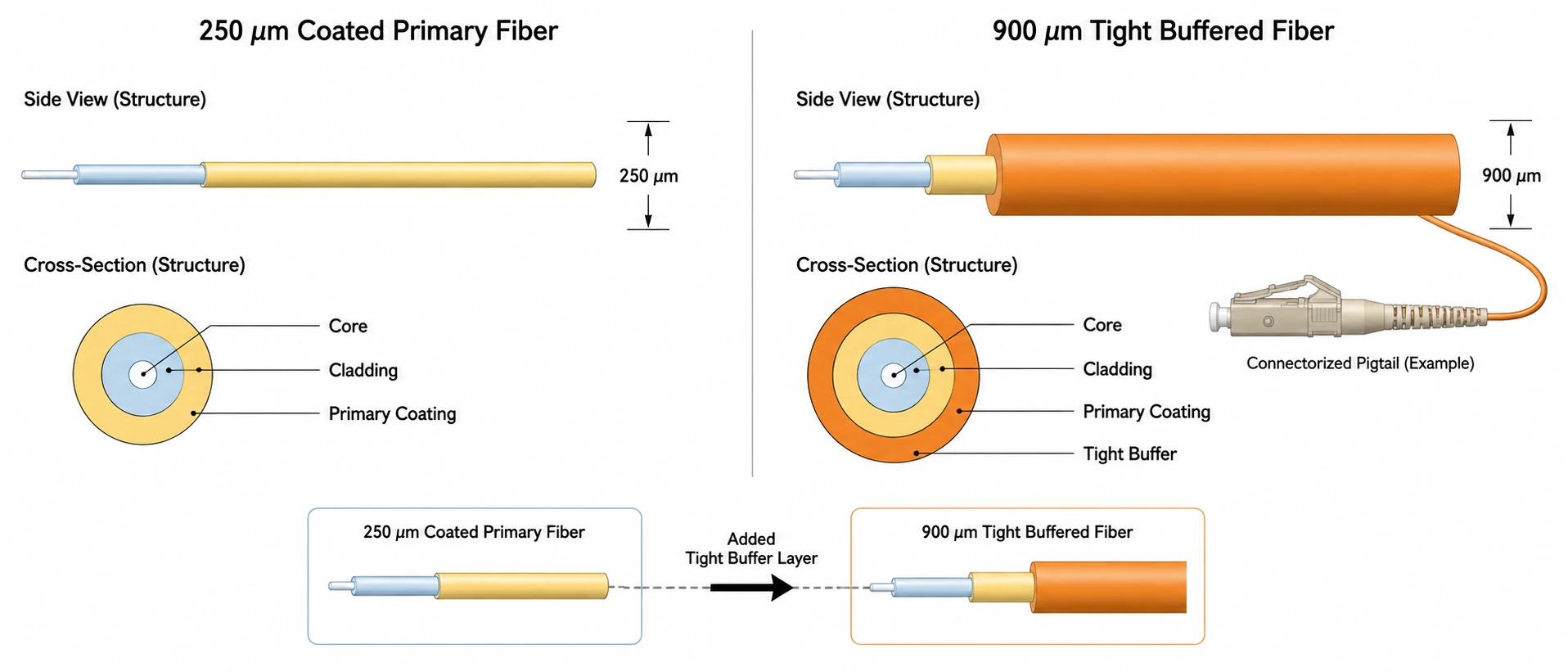

Hvad 250µm og 900µm faktisk måler
En typisk telecom single-mode fiber kan forenkles som:
~9µm kerne → 125µm beklædning → ~250µm primær belægning → valgfri ~900µm buffer
Dimensionen på 250 µm refererer normalt til den coatede optiske fiber. En 900 µm konstruktion tilføjer endnu et beskyttende lag omkring den coatede fiber. Den underliggende optiske fiber kan stadig være af samme fibertype.
Det er derfor den almindelige søgesætning250um løst rør vs 900um tæt bufferhar brug for kvalifikation. En 250 µm coatet fiber findes ofte inde i løse-rørkabler, mens 900 µm tætte-bufret fiber er almindelig i indendørs termineringsenheder. Diameter alene definerer dog ikke den komplette kabelkonstruktion.
250 µm vs 900 µm Pigtail Construction med et blik
| Teknisk faktor | 250 µm fiber pigtail | 900 µm fiber pigtail |
|---|---|---|
| Optisk glas | Kan bruge samme SM/MM fibertype | Kan bruge samme SM/MM fibertype |
| Beklædningsdiameter | Typisk 125µm | Typisk 125µm |
| Ydre præsentation | Primær coated fiber | Yderligere buffer omkring coated fiber |
| Håndtering | Mere delikat | Lettere at håndtere individuelt |
| Mekanisk beskyttelse | Stoler mere på bakke/indhegning | Bedre beskyttelse under routing og forberedelse |
| Bakketæthed | Højere | Sænke |
| Afisolering af arbejdsgang | Mindre materiale at fjerne | Afhænger stærkt af bufferkonstruktion |
| Højt fiberantal-kassette | Ofte fordelagtigt | Kan forbruge unødvendig routingvolumen |
| Massefusion/bånd-arbejdsgang | Bedre afstemt med mange tætte arkitekturer | Normalt mindre attraktiv |
| Standard ODF-terminering | Brugbar, men beskyttelse skal designes i | Normalt den praktiske standard |
Den rå geometriske forskel er større end diametrene oprindeligt antyder. Hvis to cirkulære konstruktioner kun sammenlignes efter diameter, skaleres deres tværsnitsarealer med kvadratet af diameteren:
(900 / 250)² ≈ 12.96
Det betyder ikke, at en bakke kan indeholde præcis 13 gange så mange 250µm fibre. Splejsebøsninger, bøjningskrav, slappe løkker, holdere og fiberkrydsninger optager også plads. Beregningen forklarer, hvorfor udskiftning af mange 250 µm routingsektioner med 900 µm sektioner kan påvirke en høj-bakke meget mere, end diametertallene alene antyder.
Bufferstørrelsen bestemmer ikke din optiske ydeevne
Bufferdiameter bestemmer ikke indføringstab. Under fusionssplejsning er den relevante optiske grænseflade den forberedte glasfiber. Belægningen eller bufferen fjernes fra splejsningsområdet, før de spaltede fibre rettes ind og smeltes.
Fiber Optic Association beskriver enkelt-sammensmeltningstab-som typisk0,1 dB eller mindre. Højere tab kan pege på problemer såsom forurening eller en ufuldkommen splejsning. Det forbliver et splejsnings-kvalitetsproblem, ikke bevis for, at en 900 µm buffer transmitterer lys bedre end en 250 µm belægning. (Fiberoptikforeningen)
Accepter ikke "900µm for lavere tab" som en meningsfuld RFQ-specifikation.
Bekræft i stedet, at de optiske fibre, der forbindes, er kompatible. Fibertype og, hvor det er relevant, tilstand-feltkarakteristika betyder meget mere end den udvendige bufferdiameter. Den bredere forberedelseskontekst er dækket i voresVejledning til fiberkabeltermineringsmetoder.

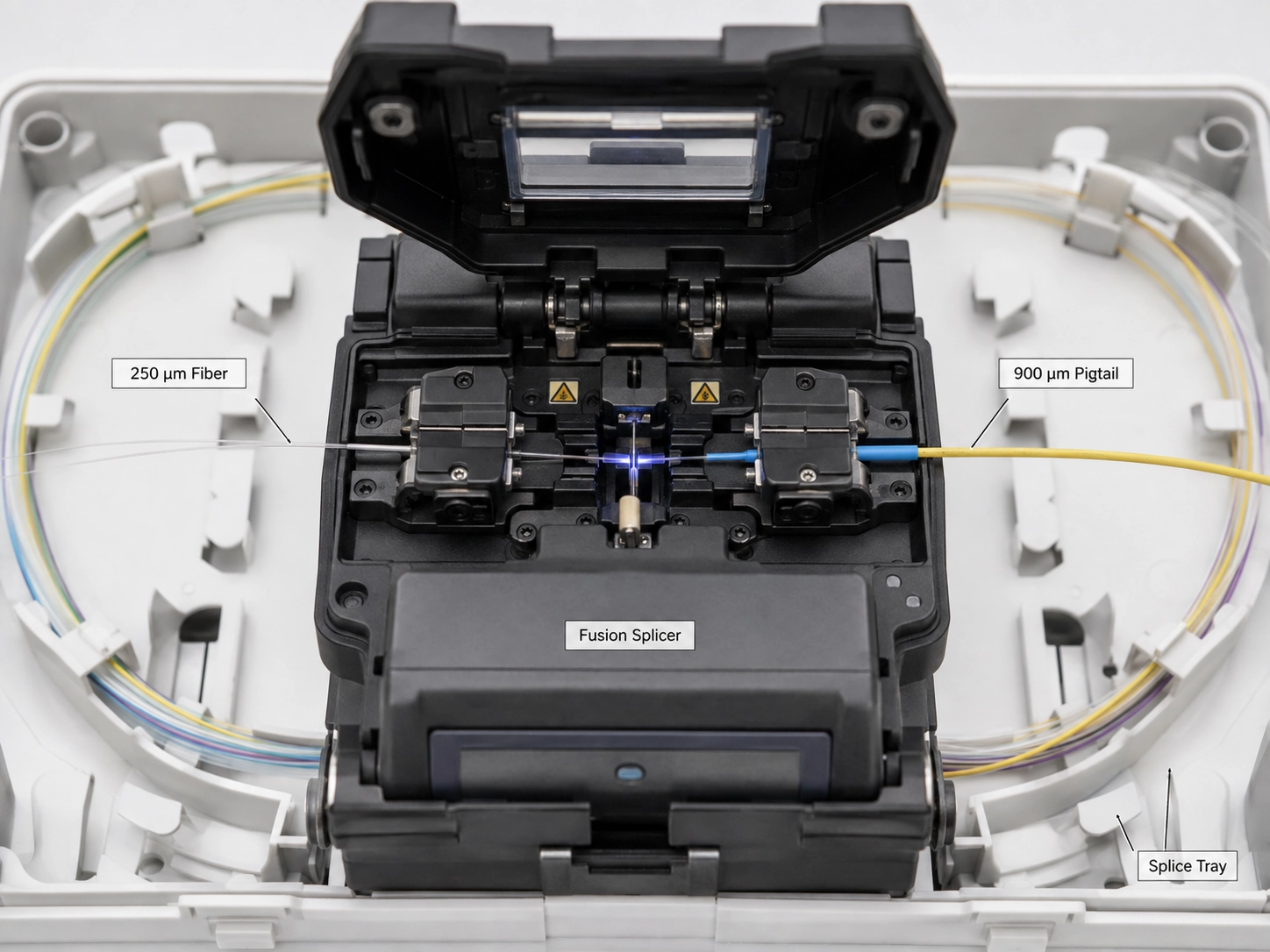

Kan du fusionere 250 µm fiber til en 900 µm pigtail?
Ja. EN250um fiber til 900um pigtailovergang er en normal arkitektur, når de underliggende optiske fibre er kompatible.
Fusionssplejseren svejser ikke "250µm materiale" til "900µm materiale." Begge beskyttelseskonstruktioner er fjernet fra splejsningsområdet. Glasset renses og kløves, de forberedte fibre justeres og smeltes, og den færdige splejsning beskyttes, inden den opbevares i bakken.
FOA illustrerer dette direkte med et 24-fiber udvendigt-anlægskabel, hvori 250µm fibre er splejset til farvekodede 900µm pigtails til terminering. (Fiberoptikforeningen)
Den virkelige betingelse er optisk kompatibilitet. Hvis to fibre har forskellige tilstands-felt- eller tilbagespredningskarakteristika, kan en OTDR vise forskellige tilsyneladende splejsningstab afhængigt af testretningen. Tovejsmåling hjælper med at karakterisere den situation korrekt. (Fiberoptikforeningen)
En indkøbsspecifikation bør derfor ikke afvise en 250µm-til-900µm arkitektur, blot fordi de udvendige diametre er forskellige.
Når en 900 µm fiberpigtail er det bedre ingeniørvalg
A 900um fiber pigtail til fusion splejsninger det praktiske udgangspunkt i en normal ODF eller termineringsboks, når der er plads til routing, og teknikere håndterer fibre individuelt.
Standard ODF og telekommunikationsterminering
Til LC-terminering i en ODF giver en 900 µm pigtail normalt mere nyttig individuel-fiberbeskyttelse end en 250 µm præsentation, når bakken har tilstrækkelig routingplads. Dette er den praktiske anvendelse bag enLC fiber pigtail til ODFspecifikation, frem for blot at vælge 900µm, fordi den er tykkere.
Der er en vigtig grænse. En 900 µm buffer svarer ikke til en 2,0 eller 3,0 mm kappet patch ledning. Hvis fiber forlader den beskyttede bakke og gentagne gange vil blive trukket, bundet, omplaceret eller udsat for udstyrshåndtering, er passende kappe eller på anden måde beskyttet snor den sikreste specifikation.
Lav-antal opsigelsesbokse
Ved beskedne fiberantal er besparelse af routingvolumen normalt ikke den dominerende begrænsning. Hvis bakken allerede har en beskyttet rute, gør 900µm generelt installation og senere identifikation lettere.
Denne standard holder op med at fungere, når den ekstra buffer forårsager fiberkrydsninger, komprimeret slæk opbevaring eller interferens med bakkedækslet. På det tidspunkt er kabinettets geometri blevet den styrende variabel.
Når 250µm pigtails giver mere mening
A 250um fiber pigtailbliver det stærkeste valg, når rutetæthed er begrænsningen, og selve kabinettet giver den nødvendige mekaniske beskyttelse.

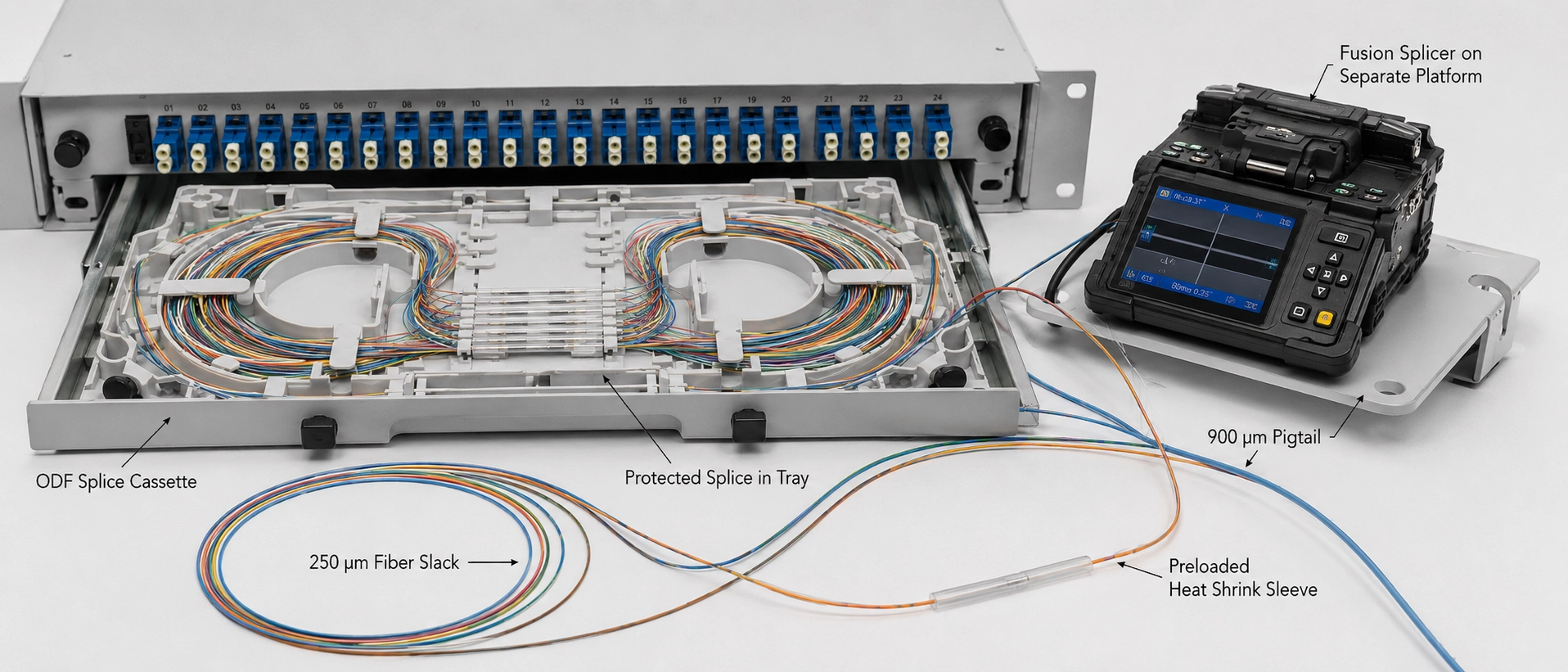

Splejsekassetter med høj-densitet
I en beskyttetfiber pigtail til splejsningskassettedesign, 250µm routing reducerer volumen optaget af individuelle fibre og efterlader mere plads omkring splejsningsholdere og slakke-opbevaringsveje.
Det er her den 12,96× geometriske sammenligning bliver nyttig. Den forudsiger ikke kassettekapacitet. Det forklarer, hvorfor en 650 µm forskel i diameter bliver vigtig, når den gentages på tværs af mange individuelle rutesektioner.
Betingelsen er mekanisk beskyttelse. En 250 µm coatet fiber bør forblive inden for en kontrolleret fiber-styringssti. Flytning af ubeskyttet 250 µm fiber uden for kassetten udskifter blot et tæthedsproblem med et mekanisk -risikoproblem.
Bånd og masse-fusionsarkitektur
Masse-fusionssystemer er designet til at flytte flere fibre gennem arbejdsgangen sammen. Individuelle 900 µm buffere kan arbejde imod denne tæthedsfordel.
Vores holdning er mere specifik end den almindelige "900µm indendørs, 250µm udendørs"-regel:vælg den præsentation, der bruges af splejsningsarkitekturen, ikke bygningsgrænsen.
Den bedste samling kan bruge begge størrelser
A 250um vs 900um fiber pigtailsamling behøver ikke den samme beskyttelsesdiameter fra stikket til splejsningen. Dette er artiklens mid-eksakte-indholdsanker, men den beskriver også en vigtig fysisk designmulighed.
En hybridkassette kan føre 900 µm bufferet fiber fra konnektoren eller adapterpanelet gennem området, hvor teknikere håndterer individuelle pigtails, og derefter overføres på et defineret beskyttet punkt inde i kassetten til 250 µm coated fiber til splejsnings- og slack--opbevaringsområdet. Splejsnings-sidesektionen får rutetæthed uden at tvinge stikkets-sidesektion til at opgive håndteringsbeskyttelse.
Dette er nyttigt, når en specifikation af tæppediameter bliver bedt om at løse to forskellige mekaniske krav. Afslutningssiden har brug for håndteringsbeskyttelse, mens splejsningssiden kan have behov for rutetæthed.
Til indkøb, derfor "250 eller 900µm?" er nogle gange ufuldstændig. Tegningen skal identificere, hvor hver fiberpræsentation starter og slutter, og om overgangen forbliver beskyttet af kassetten.
Installationsproblemer, der normalt opstår efter indkøb
En teknisk kompatibel fiberspecifikation kan stadig skabe unødvendigt feltarbejde, hvis afisoleringsadfærd, splejsningsbeskyttelse og bakkegeometri først kontrolleres, når materialet ankommer.
Stripbarhed er en del af specifikationen
To fibre, der sælges som 900 µm, kan opføre sig forskelligt under forberedelsen, fordi den nominelle udvendige diameter ikke fortæller dig, hvor stærkt bufferen er bundet til den underliggende coatede fiber.
Når en fastholdt buffer ikke kan fjernes rent over den nødvendige forberedelseslængde, bør teknikere ikke kompensere med et hårdere enkelt træk. Kortere stripningssegmenter reducerer belastningen på udsatte fibre. Hvis forberedelsen stadig er inkonsekvent, bør afisoleringsværktøjet og bufferkonstruktionen gennemgås før produktionsinstallation.
For en900um fiber pigtail leverandørRFQ, "900 µm" alene er derfor ufuldstændig. Angiv kravet til bufferkonstruktion eller klargøring, og bekræft, at den påtænkte stripningsmetode er kompatibel med den.
Splejsebeskyttere skal passe til bakkeholderen
Fusionssplejseren håndterer forberedt glas, men bakken skal håndtere den beskyttede splejsning bagefter. Beskyttelsesdimensioner, bøsningsholder og føringsvej danner derfor ét mekanisk system.
Kontroller splejsningsholderens understøttede beskyttelsesdimensioner, før du bestiller ærmerne. En beskytter, der ikke sidder helt i holderen, kan skubbe fiberovergangen mod bakkevæggen og skabe en unødvendig bøjning umiddelbart ved siden af den beskyttede splejsning.
Dette er mere nyttigt end at antage, at en længere beskytter automatisk er sikrere.
Kontroller bakken med låget lukket
Et fræsearrangement, der passer, mens kassetten er åben, er ikke nødvendigvis en færdig installation.
Efter at splejsningerne, beskytterne og slack er blevet opbevaret, skal du kontrollere, at lukningen af dækslet ikke komprimerer løkker, løfter fibre fra holderne eller skaber en skarp overgang ved siden af en beskytter. Det er her, buffervalg stopper med at være en katalogsammenligning og bliver en indelukket-designbeslutning.

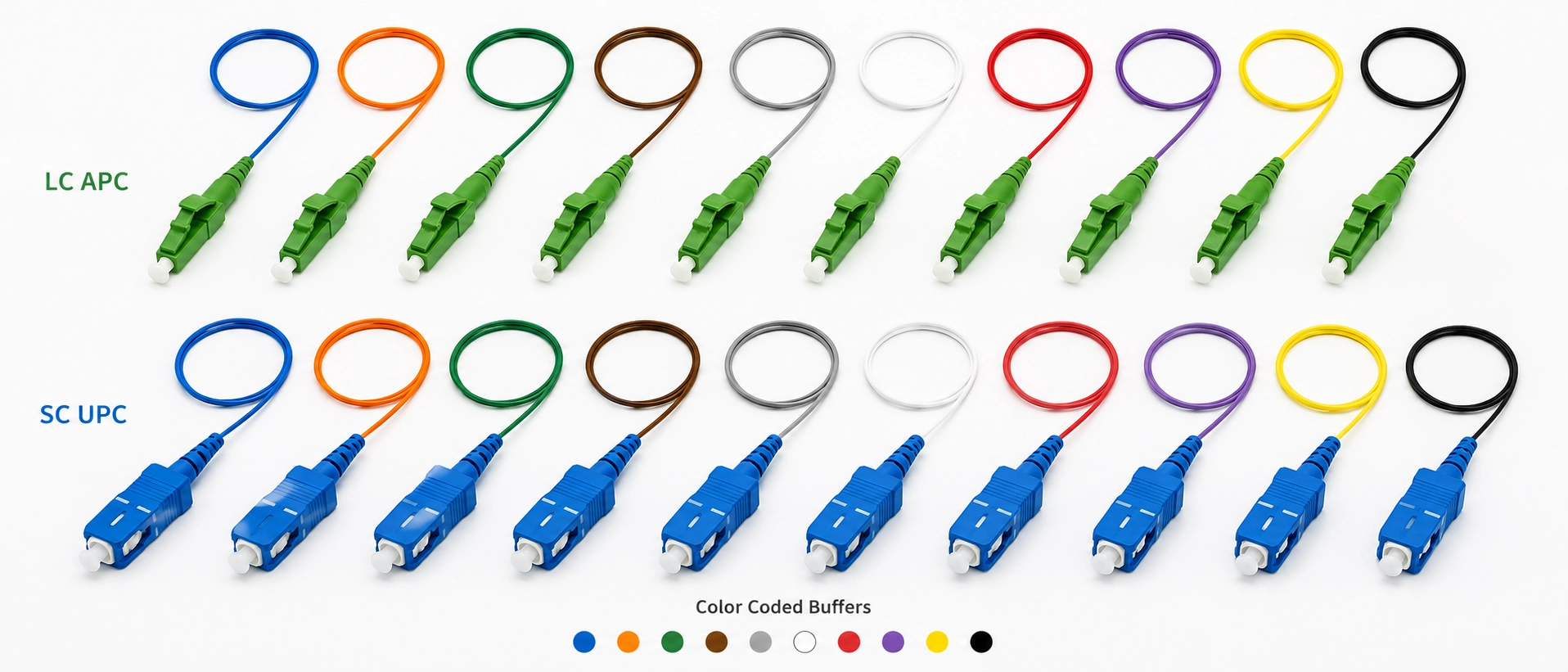

Hvad vi ville sætte på en Fiber Pigtail RFQ
For enbrugerdefineret fiber pigtail samling, der kun angiver "250 µm" eller "900 µm" efterlader adskillige variable uafklarede. To citater kan matche den nominelle diameter, mens de adskiller sig i fibertype, strimmelopførsel, forbindelseskonstruktion, identifikation og hvordan samlingen faktisk passer til den tilsigtede bakke.
Et produktionsanbud skal definere:
- Optisk fibertype, såsom OS2/G.652.D, G.657.A1/A2, OM3 eller OM4.
- Fiberpræsentation: 250 µm coatet fiber, 900 µm bufferet fiber eller en defineret overgang mellem dem.
- Konnektortype, såsom LC, SC eller FC.
- Polsk type, UPC eller APC, hvor det er relevant.
- Fiberantal og identifikation/farvesekvens. Når identifikation skal svare til kabelanlægget, skal konventionen defineres eksplicit. Voresfiberoptisk farvekodeguidedækker dette lag.
- Pigtail længde og påkrævet tolerance.
- Optiske acceptkriterier for den færdige konnektoriserede samling.
- Installationsmiljø og indkapslingstype, såsom ODF, splejsningskassette, FTTH-afslutningsboks eller en ekstern-fabrikslukningsgrænseflade.
Disse felter forhindrer specifikationers tvetydighed, men de kan stadig ikke bevise, at samlingen fysisk vil rute gennem et bestemt kabinet.
For enfiber pigtail til teleinstallation, tilføjelse af bakketegningen eller et tydeligt routingfoto til RFQ giver leverandøren oplysninger, som en tekstspecifikation ikke kan give: forbindelsesudgangsretning, bufferovergangsplacering, ærme-holdergeometri og den tilgængelige vej til lagring af slæk.
Vælg efter implementeringsarkitektur, ikke efter vane
| Indsættelsessituation | Startvalg | Teknisk grund |
|---|---|---|
| 250 µm OSP trunk ind i en normal ODF | 900 µm pigtail | Lettere individuel håndtering; 250µm-til-900µm splejsning er normalt |
| Lavt-tal FTTH-boks med tilstrækkeligt routingrum | Normalt 900µm | Maksimal tæthed er sjældent den kontrollerende begrænsning |
| Kompakt kassette med høj-densitet | Evaluer først 250 µm | Reducerer routing bulk inde i beskyttet rum |
| Bånd eller masse-fusionslayout | 250µm/båndarkitektur | Bevarer tæthedsfordelen ved splejsningsmetoden |
| Fiber håndteres gentagne gange uden for en beskyttet bakke | Ingen af dem burde være standard | Brug passende kappe eller mekanisk beskyttet snor |
Det mest nyttige signal om, at 900µm-standarden er gået i stykker, er ikke en vilkårlig fibertæller-. Det er en routingkonflikt. Hvis de planlagte 900 µm sektioner forhindrer den nødvendige slæk, beskyttelsesplacering eller dækslet i at eksistere side om side inde i bakken, skal du evaluere 250 µm arkitekturen.
Før du frigiver et højt-tal250um vs 900um fiber pigtailspecifikation, sammenligne den med den rigtige bakketegning. Konnektorudgang, ærme-holderposition, bufferovergang og lagret slæk skal arbejde samtidigt, efter at låget lukkes.
Hvis installationen faktisk kræver kappeforsynet snor i stedet for pigtail routing, FB-LINK'sfiberoptiske patch-kabelkonfigurationerdække de relevante stik-, fiber- og beskyttelsesmuligheder.
FAQ
Hvad er den største forskel mellem en 250 µm og 900 µm fiber pigtail?
En 900 µm pigtail tilføjer en beskyttende buffer omkring den ca. 250 µm coatede fiber, så de praktiske forskelle er håndtering, mekanisk beskyttelse, stripning og bakketæthed snarere end optisk ydeevne.
Kan jeg fusionssplejse 250µm fiber til en 900µm pigtail?
Ja. Hvis de underliggende optiske fibre er kompatible, fjernes de beskyttende lag fra splejsningsområdet, før de forberedte glasfibre smeltes.
Har en 900µm pigtail lavere indføringstab?
Nej. Bufferdiameter i sig selv reducerer ikke indføringstab; optisk ydeevne afhænger af fiberkompatibilitet, splejsningskvalitet, stikkvalitet og resten af den optiske vej.
Hvilken bufferstørrelse er bedre til en splejsningskassette med høj-densitet?
En 250 µm fiber-pigtail er normalt det bedre udgangspunkt, når beskyttet routing-plads er den primære begrænsning, mens 900 µm er praktisk, når man håndterer sager mere og tilstrækkelig bakkeplads er tilgængelig.
Hvilken bufferstørrelse skal jeg bruge i en standard ODF?
En 900 µm pigtail er normalt den praktiske standard for en standard ODF med tilstrækkelig routingplads og individuel fusionssplejsning.
Før du fryser Pigtail-specifikationen
Bufferstørrelsen bør besluttes, før pigtailen bliver en fast købs-ordrelinjepost. På det tidspunkt kan bakken, sleeveholderen, stripnings-workflowet og routingstien allerede have bestemt, hvilken præsentation der er praktisk.
For en egentlig250um vs 900um fiber pigtailprojekt, giv FB-LINK stikket og poleringen, specifikation af optiske fibre, påkrævet fiberpræsentation, fiberantal, pigtail-længde og bakke- eller kabinettegning. Disse input gør det muligt at gennemgå den foreslåede konstruktion i forhold til splejsnings-siden og termineringssiden-kravene, før specifikationen fastfryses.
Hvis projekt-specifik pigtail-testdokumentation, stripningsadfærd eller samlingstolerancer er påkrævet, skal du angive dem eksplicit i tilbudsforespørselen og bede om bekræftelse i forhold til den nøjagtige foreslåede pigtail-konstruktion. Antag ikke, at en testpåstand offentliggjort for en anden fibersamling automatisk gælder for den pigtail, der købes.
