Sådan splejses fiberhaler i et patchpanel: Procedure, godkendelseskriterier og acceptgrænser

Det meste af det, der når vores applikationsbord, er ikke et splejsningsproblem. Det er et indkøbs- eller planlægningsproblem, der først blev synligt, når besætningen stod ved splejseren med et kabel allerede åbent. Tre kontroller tager ti minutter og fjerner næsten alle.

Tre fejltilstande tegner sig for de fleste af de pigtail-klager og returneringer, vi håndterer, og alle tre afgøres, før nogen åbner et kabel: et panel bestilt som et chassis til direkte-terminering, når designet antog splejsningsbakker, et multimode-pigtail-sæt bestilt mod en enkelt-mode bagagerum, fordi ordren refererede til jakke-farve, og erstatter med 0 mm-bensfarve 2 mm. af prismæssige årsager indtil bakken ikke længere lukker uden at klemme. Ingen af ​​de tre kan fikses med en bedre splejser.

Panelvalg er især en købsbeslutning, der træffes uger før nogen åbner et kabel, og det er derforat vælge et splejsningsklar-patchpanel eller ODFhører hjemme i splejsningsplanen. Tilstandskompatibilitet er den samme slags beslutning: denforskel mellem single-mode og multimode pigtail-konstruktioner indstillet på bestillingsstadiet, ikke på bakken.

Sagen for opsigelse af pigtail er et fremstillingsargument, ikke et bekvemmelighedsargument. Ferrule-ende-fladegeometri, hvilket betyder krumningsradius, spidsforskydning og fiberhøjde, er indstillet på poleringsudstyr, der kører dusinvis af konnektorer ad gangen under kontrolleret tryk og filmsekvens.

Det, vi præcist kan angive, er specifikationen og processen bagved. Enhver afsluttet samling på vores linje består af slut-ansigtsinspektion, måling af indføringstab, måling af returtab, kontinuitet, polaritetsbekræftelse og farve-sekvensbekræftelse før pakning. Grænserne for enkelt--tilstandsspecifikation er mindre end eller lig med 0,2 dB indsættelsestab og større end eller lig med 50 dB returtab for UPC, mindre end eller lig med 0,3 dB og større end eller lig med 60 dB for APC. Det er lofter skrevet ind i produktspecifikationen snarere end et påstået feltgennemsnit. Den målte fordeling hører til i batch-recorden, der sendes med ordren, og vi sender en anonymiseret batch-rapport med testbølgelængde og instrumenttype på forespørgsel, fordi en fordeling, du kan inspicere, er mere værd end et tal angivet i et blogafsnit.

En felt-poleret forbindelse kan nå disse tal. Hvad den ikke kan gøre, er at nå dem konsekvent, stik efter stik, på et tag i juli med en håndpudsende puck og uden interferometer. Den konsistens er hele grunden til, at en fabriks-afsluttet fiber-pigtail splejset til stammen slår og afslutter stammen direkte. Baggrunden påhvad en fiber pigtail bruges til på tværs af FTTH, ODF og datacenter buildsdækker komponentsiden. Denne artikel forbliver på proceduren.

Når først grundlæggende kompetence er etableret, bliver forbrugsmateriale den gentagelige kilde til drift i splejsningsresultater. Det observerbare signal er ikke et eneste dårligt led. Det er en tendens: estimeret tab stiger støt gennem anden halvdel af en bakke, eller rapporteret spaltevinkel forringes over tre på hinanden følgende led. Når du ser nogen af ​​dem, skal du stoppe og kontrollere bladets position og buetælling, før du ændrer noget ved din teknik.

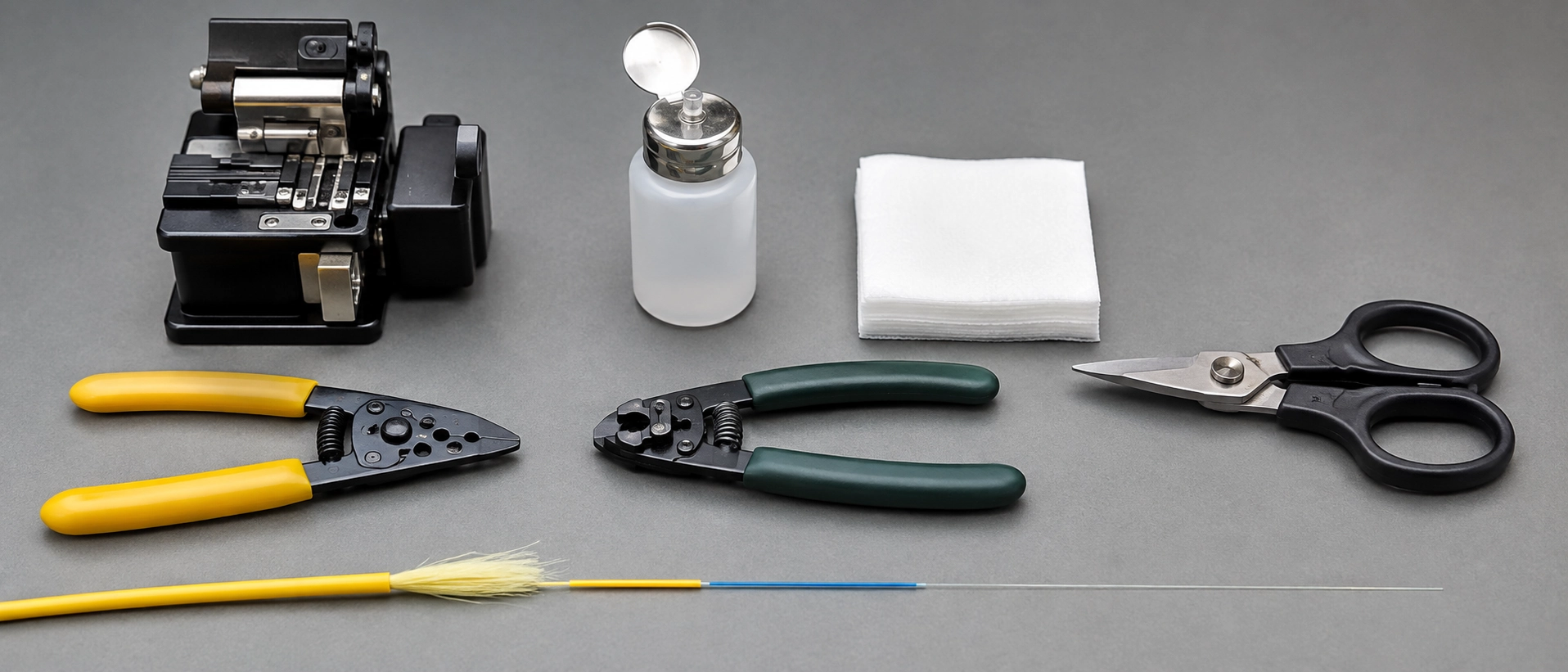

Tabellen nedenfor viser, hvad bænken har brug for, og mere nyttigt, når hver genstand holder op med at være troværdig, med den autoritet, hver figur faktisk hviler på.

En detalje er værd at nævne klart, fordi det koster besætningerne en time, når de tager fejl: varmekrympemuffen- går på fiberenførfiberen går ind i splejseren. Der er ingen bedring fra at huske bagefter.

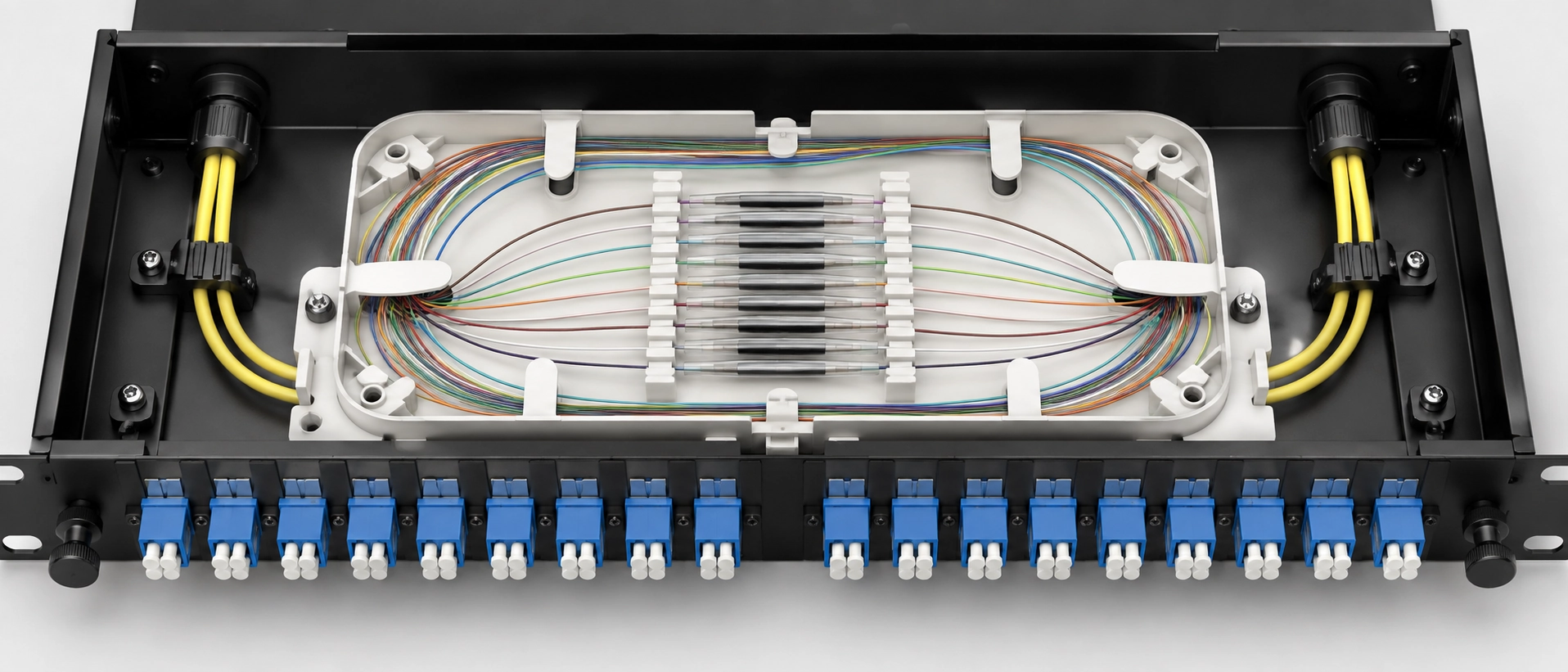

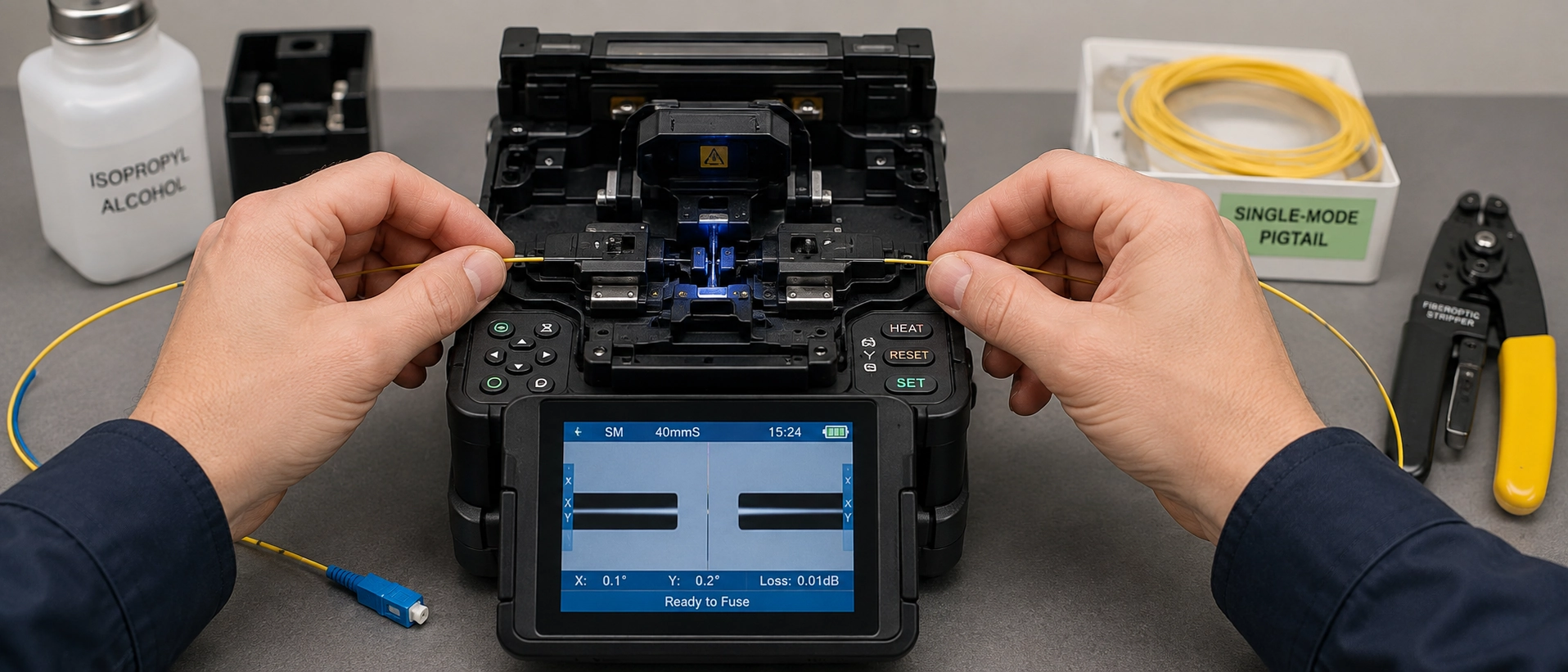

Dette er den arbejdsorden, der bruges, når vi fusionerer-fiber-pigtails under kundeforsøg og prøvekvalificering i vores eget applikationslaboratorium, på 12-fiber og 24{10}}fiber løsrørstamme i 1U og 2U bakkeindkapslinger med 40 mm og 60 mm beskyttelseshylstre. Hvert trin har et beståelseskriterium og en genudløser, fordi en sekvens uden bedømmelsespunkter kun er en beskrivelse. Samme ordre gælder for en single-mode pigtail splejsningsprocedure for FTTH klemkasser, hvor kun bakkeantal og fiberantal ændres.

En synlig streg, bule eller boble betyder gen-spaltning, ikke gen-opvarmning.

To vurderingspunkter inde i den rækkefølge fortjener at fremhæve. Splejserens estimat i trin 8 er et estimat frembragt ved billedanalyse, ikke en måling. Den er glimrende til at beslutte, om en joint skal laves om på stedet, og det er ikke et acceptbevis. Og trin 10 er bevidst ordnet, så mærkning går forud for testning, fordi testrapporter, der ikke kan spores til en port, gen-bearbejdes i forklædning.

Fiber Pigtail Farvesekvens og få den rigtige polaritet første gang

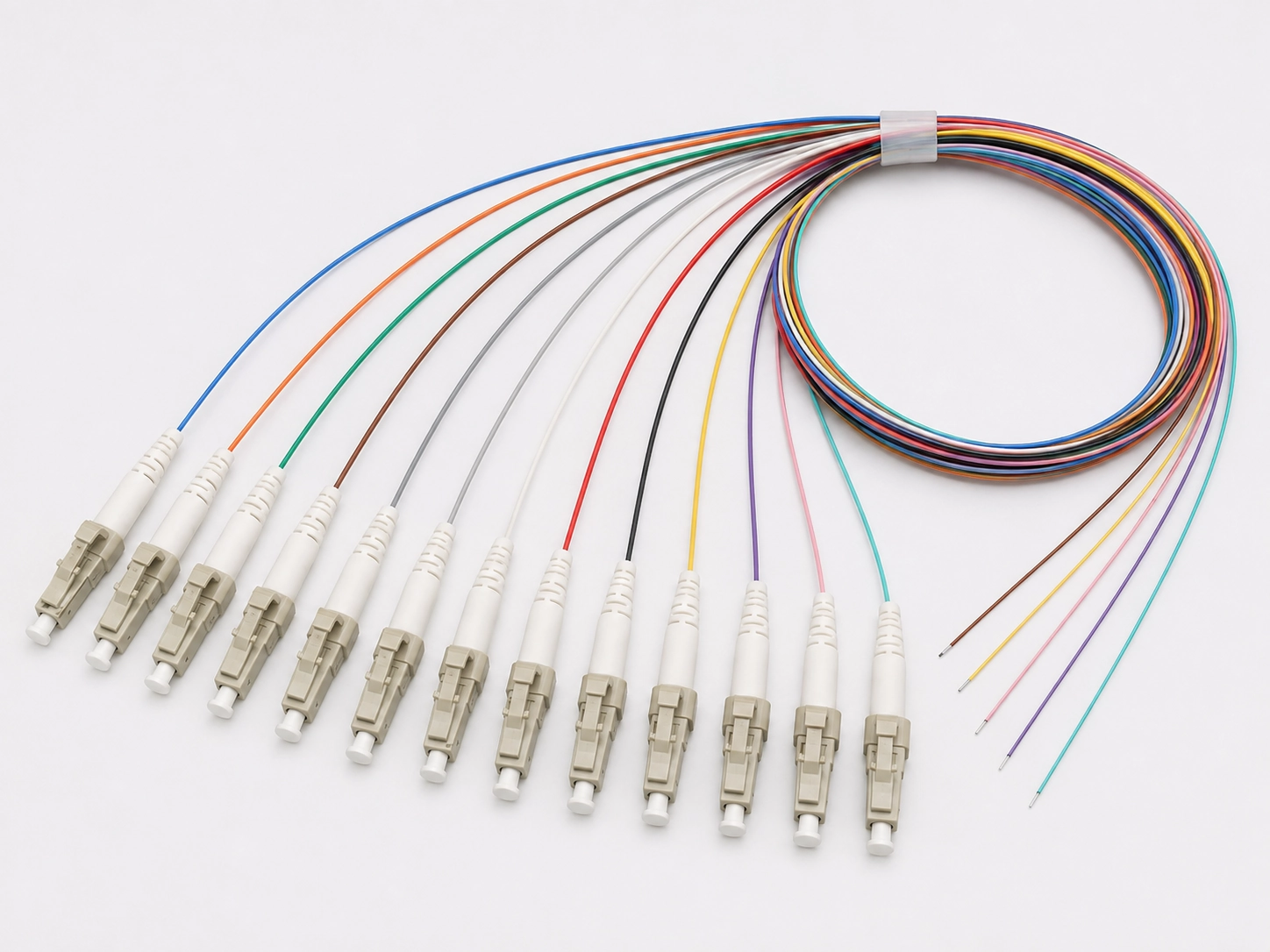

Farveidentifikation er den billigste fejlforebyggende mekanisme- i proceduren, og den virker kun, når pigtailsættet følger samme konvention som stammen. Den tolv-positionssekvens, der er specificeret i ANSI/TIA-598-D, løber blå, orange, grøn, brun, skifer, hvid, rød, sort, gul, violet, rosa, aqua, med kabler over tolv fibre, der gentager sekvensen pr. bufferrør og tilføjer spormarkering.



Enhver, der finder ud af, hvordan man installerer en 12-fiber pigtail i et patch-panel, bør behandle farvesættet som et specifikationselement snarere end som et praktisk felt. To advarsler gælder. IEC- og TIA-konventioner er ikke enige i alle positioner, så en build, der blander kabel fra én konvention med hale fra en anden, skal kortlægges nedskrevet før splejsning i stedet for at blive opdaget under test. Og den konvention, der kommer, er den, som indkøbsordren hedder. Vi leverer12-farve pigtail sættil begge sekvenser, hvilket betyder, at beslutningen træffes ved RFQ, ikke ved bakken.

Brug 0,1 dB pr. led som arbejdsmål, når du splejser fiber-pigtails, og forvent, at en moderne kerne-justeringssplejser på rent enkelt--mode-glas lander et godt stykke under det. Kontraktaccept følger dog projektspecifikationen og den udgave, den navngiver, ikke dette afsnit. Tre tærskler cirkulerer, de kommer fra dokumenter med meget forskellig myndighed, og projektkartoteket afgør, hvilken der gælder.

Den praktiske regel, der følger: projektspecifikationen overgår alle generiske tal i denne tabel, inklusive vores. Hvor de to er i konflikt, vinder specifikationen, og argumentationen er slut.

Spredningen mellem 0,3 dB og 0,05 dB er, hvor accepttvister lever, og årsagen er aritmetisk. Et PON-link med et højt split-forhold har en lille margin tilbage efter splittertab, forbindelsespar og rutedæmpning, så hver fælles landing på 0,15 dB i stedet for 0,05 dB er et budget, som en fremtidig node skulle bruge. På et 90-meters kommercielt LAN-løb er det samme led irrelevant.

Endnu et stykke aritmetik, omhyggeligt angivet. I et worst case-budget beregnet til standardens maksimalt tilladte værdier, bruger det parrede konnektorpar ved 0,75 dB mere end det dobbelte af, hvad en splejsning gør ved 0,3 dB, så konnektorgrænsefladen, ikke fusionsforbindelsen, er den største linjepost. Rigtige komponenter yder normalt langt bedre end begge lofter, hvilket er præcis grunden til, at forbindelsesenden af ​​hver fiber-pigtail, vi sender, måles i stedet for antaget.

Der findes to testniveauer, når du certificerer fiber-pigtailsplejsninger, og de er ikke udskiftelige. Tier 1 er certificering af indsættelsestab med et optisk tabstestsæt, og det er det, der certificerer linket. Tier 2 er OTDR-karakterisering, og den er diagnostisk. Et spor, der viser hver splejsning under 0,05 dB, er nyttigt bevis, og det erstatter ikke Tier 1-resultater.

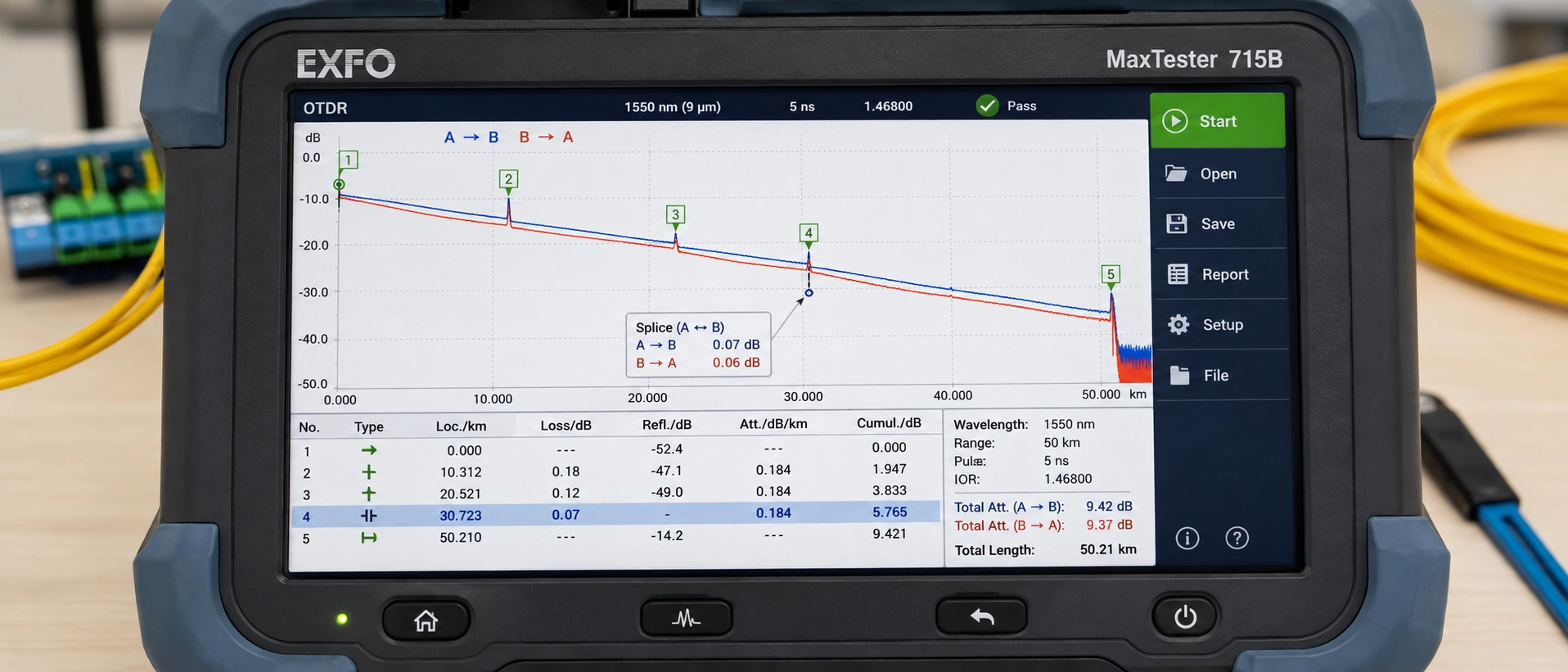

Den anden regel fanger flere besætninger end den første. OTDR splejsningstab skal måles fra begge retninger og gennemsnittet. Dette er målemetoden, proceduren er bygget på, og resultater i en enkelt-retning på et link, der indeholder forskellig fiber, er ikke blot upræcise, de er forkerte i en forudsigelig retning (Corning). Hvilket bringer os til den læsning, der får gode teknikere til at lave gode led om.

En OTDR måler ikke splejsningstab på en fiber-pigtailled. Den måler backscatter på begge sider af en begivenhed og udleder tab fra trinnet. Når de to fibre har forskellige tilstandsfeltdiametre, er deres tilbagespredningskoefficienter forskellige, og det udledte trin forurenes af denne forskel.

Målt fra den større-MFD-side mod den mindre, rapporterer instrumentet en tilsyneladende forstærkning, hvilket betyder strøm, der ikke kan eksistere. Målt den anden vej rapporterer den et oppustet tab. Gennemsnit af de to retninger fjerner artefakten og efterlader den rigtige figur.

En sammenligning på kategori-niveau er ikke tilstrækkeligt bevis på en tilstandsfeltforskel, og det er her, de fleste feltforklaringer går galt. ITU-T kræver, at en nominel MFD og en tolerance erklæres ved 1310 nm inden for et tilladt område, og de tilladte områder for standard single-mode og bøjning-ufølsomme kategorier overlapper (ITU-T G.652). Overlapningen er ikke teoretisk: Cornings SMF-28 Ultra erklærer 9,2 ± 0,4 μm ved 1310 nm, mens den er fuldt kompatibel med G.652.Dogoverskrider G.657.A1 bøjningskravet, så "G.657 fiber" fortæller dig intet i sig selv om det tilstandsfelt, du splejser ind i. Andre bøjningsufølsomme-designs, især i B-kategorierne, sidder lavere.

Så arbejdsreglen er ikke "forvent en vinder, når G.657 møder G.652". Det er: læs den erklærede nominelle MFD på begge datablade, stammekablets og pigtailens, og forvent retningsbestemt asymmetri, når disse to deklarerede værdier adskiller sig meningsfuldt. Kategorinavne vil vildlede dig, dataark vil ikke. Det er grunden til, at vi udskriver fiberkvalitet, G.652D, G.657A1 eller G.657A2, på pigtail-specifikationen, og hvorfor det er et rimeligt spørgsmål snarere end pedantisk at spørge en leverandør om den erklærede MFD.

Brug splejsning-på konnektorer i stedet for fiber-pigtails, når bakkepositioner, snarere end optisk tab eller enhedsomkostninger, er den bindende begrænsning. Splejsning-på stik behøver ikke en ekstern beskyttelsesmuffe eller en holderposition for at opbevare det (Fluke netværk), og i et 1U-skab med en bakke, der allerede bærer et komplet sæt samlinger, er det afgørende.

Grænsen løber den anden vej under fire forhold: Panelpladsen er tilstrækkelig, prisen pr. terminering har betydning for volumen, connectorgrænsefladen skal muligvis ændres senere i anlæggets levetid, eller du ønsker, at connectorenden skal være en fabriks-testet artikel med dokumenterede tabstal i stedet for en felt-produceret.

Tre implementeringssituationer gør fiber-pigtail vs splejsning-på konnektor-beslutningen i et patchpanel i beton. I et FTTH-skab eller en klemkasse er pigtails den foretrukne rute, når boksen sendes med en integreret bakke, holderantallet dækker fiberantallet med mindst én reserveposition, den ærmelængde, du faktisk køber pladser i den holder, og designet kræver et fabriks-termineret stik i havnen. Skift en af ​​dem, og gen-kør sammenligningen. I en transportør-ODF ved indgangen til et datacenter splejses indgående anlæg traditionelt til paneler fyldt med fabriks-terminerede haler, og arkitekturen antager, at bakker findes, så enhver, der spørger, hvordan man splejser fiber-pigtails i en ODF, arbejder i et design, der allerede har besvaret dette spørgsmål. I en komprimeret virksomheds-IDF, hvor et 1U-panel er blevet specificeret til 48 fibre, lukker regnestykket ofte ikke, og det rigtige valg er mellem en dybere indkapsling og splejsning{10}}på konnektorer. Den afvejning-er den samme bagsammenligne et patchpanel med en ODFpå designstadiet.

Hvorvidt regnestykket lukker i dit specifikke tilfælde, afhænger af tre variabler, som ingen generel artikel kan levere: Holderens kapacitet på din bakke, længden af ​​beskyttelseshylsteret, du bruger, og ruten fra holder til adapter. Send os panelmodellen, bakkeantal og fiberantal, og vi vil sammenligne slack- og længdetallene mod disse tre og sende en anbefalet pigtail-længde og fiberrækkefølge for det pågældende kabinet tilbage sammen med det måleark, vi brugte for at nå dertil.

Otte specifikationslinjer bestemmer, hvordan en fiber-pigtail opfører sig på bænken, og hver af dem dukker op senere som enten hastighed eller omarbejde ved bakken.

To dokumentationslinjer hører til den samme indkøbsordre: pr.-batch eller pr.-enhed testregistreringer, der dækker tab af indføring og returtab, og et overensstemmelsescertifikat. Begge er standardleverancer fra vores side snarere end undtagelser, hvilket er det, der gør acceptsamtalen kort, når en kundes egne OTDR-resultater er under gennemgang.

Hvis du vil se, hvordan den dokumentation faktisk ser ud, før du forpligter dig til en leverandør, så spørg os om entilpasset fiberoptisk pigtailspecifikationsark sammen med en prøve IL- og RL-testrapport fra en sammenlignelig batch. Det er en hurtigere måde at bedømme en producent end nogen databladspåstand, inklusive dem i denne artikel.
