Når du planlægger et fiberoptisk netværk, dukker ét spørgsmål op tidligt: i enfiber patch panel vs ODFbeslutning, hvilken hører hjemme i dit stativ eller telecom-rum? Det korte svar - rækker ud til enfiber patch panelnår du hovedsageligt skal terminere og krydse-tilslutte et lille-til-middel antal fibre tæt på aktivt udstyr, og vælge enODF (Optical Distribution Frame)når backbone- eller feederkabler med større-antal har brug for fusionssplejsning, slap opbevaring, kabelfiksering og langsigtet-distributionsstyring.
Den rene split skjuler noget, som enhver felttekniker lærer hurtigt: de to produktfamilier overlapper hinanden. Nogle rack-patch-paneler leveres med splejsningsbakker, og nogle kompakte ODF'er gør ikke meget mere end at lappe. Så det rigtige spørgsmål er ikke "hvilket navn", men "hvilket designfokus matcher netværkspositionen, fiberantallet og den måde, kabler kommer ind og ud af enheden." Denne vejledning dækker forskellene, det grå område mellem dem, en valgmatrix, valg af stik og rigtige projektkonfigurationer, så du kan angive den rigtige enhed første gang. Hvis du vil have den korte version først, er heret fokuseret kig på kerneforskellene mellem en ODF og et patchpanel.
Hvad er et fiberpatchpanel?
Et fiberpatchpanel afslutter indgående fibre på et fast sæt adaptere og giver teknikere en ren frontgrænseflade til patch-kabler. Det er det punkt, hvor et struktureret kabel møder de jumpere, der kører til switche, routere, mediekonvertere og optiske transceivere. De fleste paneler monteres i et standard 19-tommer rack i 1U, 2U eller 4U højder, selvom vægmonterede kabinetter er almindelige for mindre skabe.

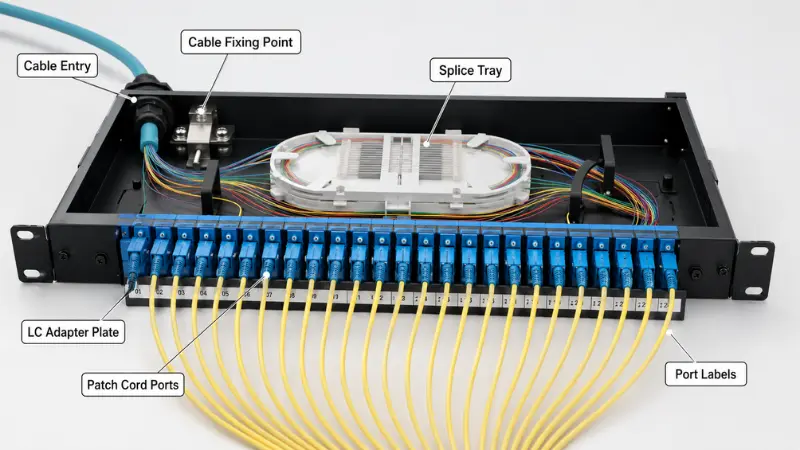

Inde i et typisk panel finder du en adapterplade (LC, SC, FC, ST eller MPO/MTP), en kabelindgang og fikseringspunkt, forreste og bagerste jumperstyring, en etiketstrimmel og - på mange modeller - en lille splejsningsbakke til at forbinde pigtails til det indgående kabel. Dag til dag er arbejdet på et patchpanel flytninger, tilføjelser og ændringer: gen-patching af links uden at forstyrre det permanente kabel. Det er også derfor, at frontadgang og tydelig portnummerering betyder mere her end dyb slack storage.
Almindelige patchpaneltyper
- Faste paneler- adaptere på en statisk plade; laveste pris, fint til stabile links.
- Skydepaneler (skuffe).- bakken trækkes fremad for lettere gen-afslutning og inspektion.
- LC-paneler med høj-densitet- pakker de fleste dupleksporte i 1U, fordi LC'ens 1,25 mm ferrul er halvt så stor som en SC'er.
- MPO/MTP kassettepaneler- bryde ud forud-terminerede 12- eller 24-fibre trunks til 40G/100G/400G-links.
- Forud-terminerede og splejsede-paneler- fabriksstik til hurtig implementering eller fabriksinstallerede- pigtails klar til at splejse på stedet.
Patchpaneler sidder tæt på aktivt gear: i datacenterracks, virksomhedsnetværksrum, serverskabe og gulvfordelingspunkter. Når opgaven er rack--niveau patching, er et 1U- eller 2U-panel normalt alt, hvad du behøver. Den praktiske side afmontering af et panel og tilslutning af det til en kontakter ligetil, og vælger det rigtigeLC adapterefor havnetætheden er ofte den eneste rigtige beslutning.
Hvad er en ODF (Optical Distribution Frame)?
En ODF er et struktureret fiberstyringspunkt, der er bygget til at bringe kabler ind, beskytte dem, forbinde dem og distribuere dem - ikke kun patching. Sammenlignet med et almindeligt panel er det designet omkring højere fibertal og den fulde levetid af et eksternt-anlæg eller et rygradkabel: kabelfiksering og jordforbindelse, pigtail fusion splejsning, slap opbevaring, organiseret routing, mærkning og vedligeholdelsesadgang i én ramme.

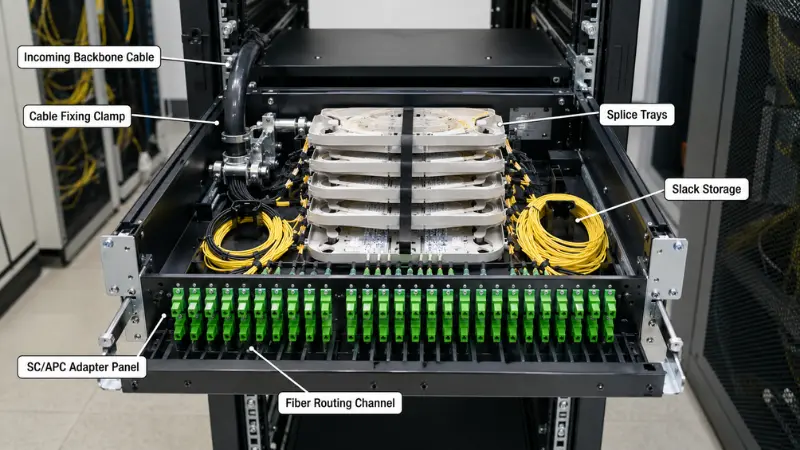

En typisk ODF har adapterpaneler, flere splejsningsbakker, dedikerede routingkanaler og slap opbevaring, kabel-fikseringsklemmer og jordingspunkter til kablets styrkeelement, et beskyttende dæksel eller en lukket ramme og et tydeligt nummereringsskema. Grunden til, at dette betyder noget, er fysisk: et 96F eller 144F løst -rørføderkabel ankommer med et stål- eller aramidstyrkeelement, der skal forankres, så ingen trækkraft når fibrene, hvorefter hver fiber fusions-splejses til en pigtail og oprullet med dens bøjningsradius beskyttet. Et lille patchpanel har simpelthen ingen steder at gøre det sikkert.
Almindelige ODF-typer
- Rack-monteret ODF- passer til et 19-tommers rack; arbejdshesten til telerum og OLT-skabe.
- Væg-monteret ODF- til mindre distributionssteder med begrænset gulvplads.
- Gulv-ODF- høj-rammer med høj kapacitet til centralkontorer og store POP-websteder.
- Modulært ODF / ODF kabinet- splejsnings-, splitter- og distributionsmoduler kombineret efterhånden som netværket vokser.
Du vil se ODF'er i telekommunikationscentraler, FTTH-adgangsrum, ISP-udstyrsrum, POP-steder, metro- og backbone-distribution og bygning af hoveddistributionsrum. Det klareste signal, du har brug for, er et indgående-kabel, der skal værefusion splejsettil pigtails afsluttet med f.eks.SC adaptere, med slæk og beskyttelse til mange års service. For en neutral baggrund om afvejning-kan FOA's oversigt overudvendig-plantesplejsning og termineringer en solid reference. Og fordi ODF'er findes i adskillige monteringsstile -, hvilket udløser mange første-købere -, er det værd at læsehovedtyperne af optiske distributionsrammerfør du måler en ramme.

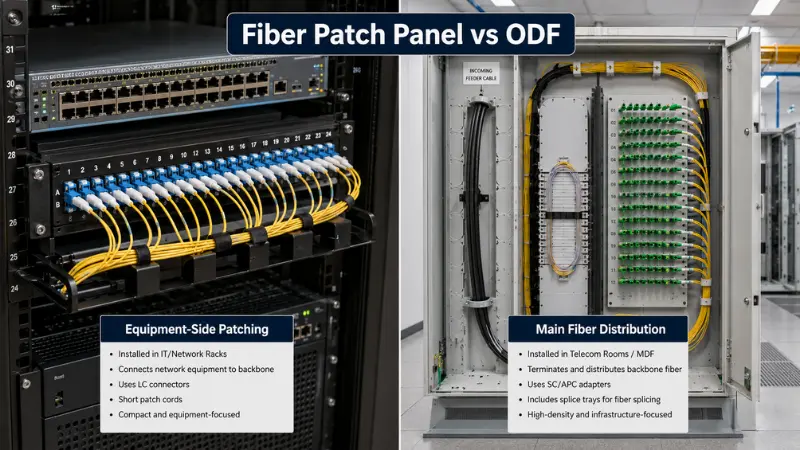

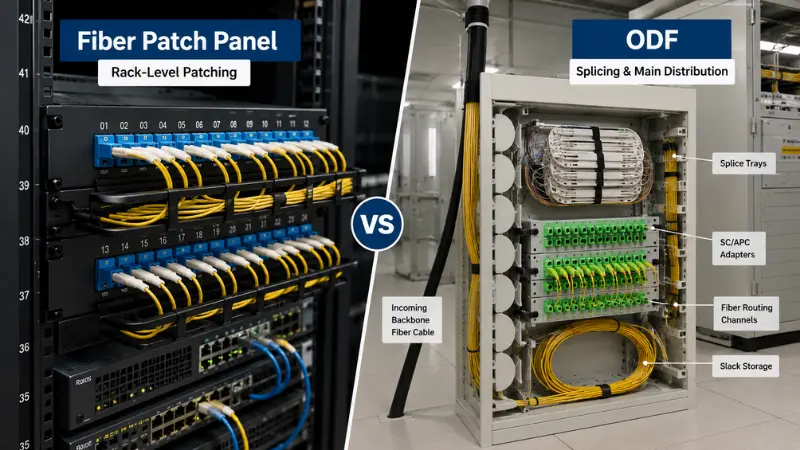

Fiber Patch Panel vs ODF: The Real Differences
Begge administrerer fiber, men deres designprioriteter trækker i hver sin retning. Tabellen nedenfor går et skridt forbi de sædvanlige one-liners.
| Sammenligningspunkt | Fiber patch panel | ODF |
|---|---|---|
| Primært designfokus | Opsigelse og kryds-forbindelse (patching) | Opsigelse, splejsning, beskyttelse, routing, distribution |
| Typisk netværksposition | Udstyrs-side, indvendige stativer og skabe | Hoveddistribution: telerum, FTTH-rum, centralkontor, POP |
| Typisk fiberantal | 12F–48F | 48F–144F og derover |
| Splejsningskapacitet | Valgfri, begrænset bakkeplads | Flere bakker; en kerne i designet |
| Fysisk struktur | Kompakt 1U–4U eller vægboks | Større ramme, ofte lukket og beskyttet |
| Kabelindføring og fastgørelse | Grundlæggende trækaflastning | Tung fiksering, jordforbindelse til styrkeelementer |
| Slap og routing | Minimal | Dedikeret slack storage og routing kanaler |
| Adgang foran/bagtil | Forside-adgang patching | For- og bagadgang til splejsning og patch |
| Installation | Stativ eller væg | Reol, væg, gulv eller skab |
| Udvidelsesmetode | Begrænset af porte og U-plads | Tilføj moduler og bakker; bygget til vækst |
| Opretholdelse | Hurtige patchændringer | Struktureret langsigtet-splejsnings- og patchstyring |
| Relativ omkostning | Lavere pr. port | Højere, men færre enheder for høje tal |
Hvor linjen sløres: Funktionel overlapning?
Behandling af "kun patch panel=patching" og "ODF=splejsning kun" vil i sidste ende vildlede dig. Masser af rack-patch-paneler inkluderer en splejsningsbakke, og en lille ODF kan mest bruges til patching. Den ærlige beskrivelse handler om vægtning: et patchpanel er optimeret til udstyrs-sidejumper-styring i et kompakt rum, mens en ODF er optimeret til kabelindføring, splejsningsbeskyttelse, slap opbevaring og struktureret distribution, der skal holde. Når du sammenligner specifikationer, skal du læse den interne struktur - bakkeantal, slap kapacitet, kabel-fixeringshardware - ikke kun antallet af adaptere. To enheder kan både sige "48 porte" og være bygget til helt forskellige opgaver.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Et tredje produkt forvirrer sammenligningen: fiberfordelingsboksen eller klemkassen. Omtrent:
- Fiber patch panel- rack-terminering og patching i nærheden af udstyr.
- ODF- hoved-distributions-niveauterminering, splejsning, beskyttelse og routing for medium-til-højt fiberantal.
- Fiberfordeling / klemkasse- et mindre, ofte væg- eller stang-monteret kabinet tættere på slutbrugere, ofte udendørs-klassificeret, som også kan rumme en splitter.
I ét netværk kan du muligvis se alle tre: en ODF i hovedrummet, patchpaneler i udstyrsstativerne ogklem- og distributionsbokseved bygningsindgange eller på hver etage. Hvis grænserne stadig føles uklare, vil denne nedbrydning afhvordan fiberdistributionsprodukter adskiller siger værd at læse.
Sådan vælger du: En trin-for-proces?
-
Identificer netværkets position
- Udstyrs-side (ved siden af kontakter og OLT'er) læner sig op af patchpanel; et hoveddistributionspunkt, der modtager udvendige kabler, læner ODF.
-
Bekræft nuværende og fremtidige fiberantal
- 12F–24F passer til små skabe og gulvfordeling, 48F er almindeligt for virksomheders backbones og små rum, og 96F–144F+ peger på FTTH OLT-rum, POP-steder og centrale kontorer.
-
Beslut om fusionssplejsning er påkrævet
- Hvis et løst -rørføderkabel skal åbnes, fastgøres og splejses til pigtails, har du brug for reel splejsnings-bakkekapacitet og slap opbevaring -, dvs. ODF-område.
-
Bekræft stik og poler type
- Det skal passe til det eksisterende anlæg; LC/UPC til racks med høj-densitet, SC/APC til det meste PON- og adgangsarbejde.
-
Tjek installationspladsen
- 1U–2U stativ eller en vægboks til trange rum; rack, væg eller gulv ODF, hvor kapaciteten opvejer pladsen.
-
Planlæg kabelindføring og fastgørelse
- Bag-, side-, top- eller bundindgang skal passe til stedet med klemmer, trækaflastning og jording til pansrede eller OSP-kabel.
-
Reserveudvidelseskapacitet
- Ekstra adapterpladser og bakkeplads er nu langt billigere end at skifte hele enheden senere.
Fiber Patch Panel vs ODF Selection Matrix
| Projektets tilstand | Bedre valg | Hvorfor |
|---|---|---|
| 1U rack patching ved siden af en kontakt | Fiber patch panel | Kompakt, front-adgangsjumperstyring |
| 48F gren med kun få splejsninger | Splejsnings-indlæst patchpanel er ofte nok | Begrænset splejsning passer til et panel med bakke- |
| 96F–144F fødekabel med fuld splejsning | ODF | Bakkekapacitet, slap opbevaring, kabelfastgørelse og jordforbindelse |
| FTTH telecom / OLT rum | ODF | Feeder- og distributionsstyring, SC/APC-densitet |
| Lille kontor eller enkelt etage link | Fiber patch panel | Lav kompleksitet, lavt fiberantal |
| Backbone plus udstyrsstativer | Begge | ODF til hoveddistribution, paneludstyr-side |
| Forud-termineret MPO/MTP-trunk | MPO/MTP kassette patch panel | Ingen feltsplejsning; hurtig udbrud med høj-densitet |
Stik og polsk: LC, SC, MPO og UPC vs APC
Valg af adapter og polering betyder ofte mere end panelet-versus-ODF-spørgsmålet i sig selv, fordi det skal matche det eksisterende anlæg. LC dominerer racks og datacentre med høj-densitet - dens 1,25 mm hylster lader et 1U panel bære 96 fibre eller mere, hvilket er grunden til, at det er standard duplekskonnektor iANSI/TIA-568 struktureret kabling. SC er basisen for FTTH og telekommunikationsadgang: 2,5 mm ferrul og push-pull-låsen er robuste og nemme at håndtere i marken, og SC/APC er almindelige, hvor tilbagereflektion skal forblive meget lav. FC vises stadig på testudstyr og nogle ældre eller høje-vibrationsopsætninger, mens MPO/MTP bærer de forud-terminerede trunks bag 40G/100G/400G-links. De praktiske tæthedsafvejninger{10}} er beskrevet i denne sammenligning afLC og MTP/MPO i kabler med høj-densitet.
Polsk er den del, folk tager fejl. PC- og UPC-hylstre danner fysisk kontakt for lavt tab; en APC ferrule tilføjer en 8-graders vinkel, så reflekteret lys styres ind i beklædningen i stedet for lige tilbage mod kilden, daFOAs stikreferenceforklarer. Det gør APC til valget for PON, RF/CATV-video og høj-bithastighedslinks i enkelt-tilstand -, men det betyder også, at du aldrig må parre et APC-stik til et UPC-stik: de vinklede og flade endeflader vil ikke sidde, tab spidser, og du kan beskadige ferrules. Planlæg en polering pr. sti. For detaljer, se denne guide tilPC, UPC og APC poleringstyperog de dedikeredeSC/APC stikoversigt.
Eksempler på rigtige projektkonfigurationer
24-ports enterprise rack
Et gulvnetværksrum behøver kun at tilslutte en håndfuld switches til stigerfiberen. Et 1U, 24-port LC/UPC patchpanel - enten forud-termineret eller med pigtails splejset på en lille bakke - giver ren frontadgang patching med plads til overs. En ODF her ville være spildt plads og omkostninger.
144F FTTH telerum
Det indgående feeder-kabel er forankret og jordet ved rammen, hver fiber er fusions-splejset til en SC/APC-pigtail, slack er oprullet med dens bøjningsradius beskyttet, og patch-ledninger løber til OLT. Med splejsningsbakker, routing og 144 afslutninger til at administrere i årevis er en rack-monteret ODF langt nemmere at leve med end at stable flere små paneler. I nærhedenPLC splitterefoder distributionsnetværket; hvis du henter den passive side, detteFTTH passive komponenterguide er en nyttig tjekliste.
Datacenters trunkkabel
40G/100G-links kører på forud-terminerede MPO/MTP-trunks, der er brudt ud af kassettepatch-paneler. Prioriteten er porttæthed, polaritet og ren routing under standard-baseret struktureret kabling - ikke splejsning -, så et panel slår en ODF her.
Opbygning af rygrad (lagdelt design)
Hovedudstyrsrummet bruger en ODF til at terminere og fordele riserfibre mellem etager; hver etage bruger et patchpanel til lokale switchforbindelser. Rygraden forbliver stabil, mens patching forbliver fleksibel -, og det er normalt det mest vedligeholdelsesvenlige svar for en bygning med flere-etager.
Før-købstjekliste: porte, adaptere, splejsningsbakker og stativstørrelse
| Parameter | Hvorfor det betyder noget | Patch panel fokus | ODF fokus |
|---|---|---|---|
| Fiber/portantal | Indstiller kapacitet og frihøjde | 12–48F i dag, plus ekstra | 48–144F+ med modulrum |
| Adapter og polering | Skal matche planten | LC/UPC-densitet | SC/APC til PON, plus LC |
| Splejs-bakkekapacitet | Beskytter og opbevarer led | Ofte én lille bakke | Flere bakker i størrelse til antallet |
| Monterings-/reoltype | Passer til rummet | 1U–2U eller væg | Reol, væg, gulv eller skab |
| Kabelindføring og fastgørelse | Holder stress fra fibre | Let trækaflastning | Klemme og jording til OSP-kabel |
| Bøjnings-radiuskontrol | Tab og pålidelighed | Ryddig jumper routing | Rouringe og slap opbevaring |
| Mærkning | Færre vedligeholdelsesfejl | Forreste portetiketter | Fuld port- og splejsningsnummerering |
| Udvidelse af frihøjde | Undgår fuld udskiftning | Spar U-plads | Ekstra slidser og bakkeplads |
Almindelige fejl - og hvad de koster
-
Køb alene efter havnetælling
- To "48-ports" enheder kan adskille sig fuldstændigt indeni; du kan ende med ingen slæk eller bakker og et panel, der er smertefuldt at vedligeholde.
-
-
Brug af et almindeligt patchpanel til kraftig splejsning
- Bakkerne flyder over, fibre bliver bøjet forbi deres grænse, og splejsningsbeskyttelse lider - til at dukke op senere som tab eller intermitterende links.
-
-
Ignorerer kabelindgangsretningen
- Entry, der bekæmper webstedets layout, belaster fibrene og gør installationen langsom og rodet.
-
-
Blanding af stik og polering uden en plan
- En APC-til-UPC-uoverensstemmelse alene kan ødelægge et enkelt--tilstandslinks returtab. Beslut LC/SC og UPC/APC på forhånd, og afvej hvordan du afslutter med dette look påhurtige konnektorer kontra fusionssplejsning.
-
-
Efterlader ingen udvidelseshøjde
- Når antallet vokser, betyder en fuld enhed uden ekstra pladser eller bakkeplads, at det hele skal udskiftes i stedet for at tilføje det.
FAQ
Spørgsmål: Er en ODF det samme som et fiberpatchpanel?
A: Nej. Deres funktioner overlapper hinanden, men et patchpanel er bygget til udstyrs-sideterminering og patching, mens en ODF tilføjer splejsning, kabelbeskyttelse, slap opbevaring og struktureret distribution på lang sigt.
Sp.: Kan jeg bruge et fiberpatchpanel i stedet for en ODF?
A: Ja, til simple links med et lavt fiberantal og ringe eller ingen splejsning. Når først du har høje tal, indgående fødekabler eller kraftig fusionssplejsning, er en ODF det sikrere valg.
Spørgsmål: Indeholder hvert fiberpatchpanel splejsningsbakker?
A: Nej. Mange er kun adaptere-til forud-termineret brug eller jumperbrug; andre er splejset-med en bakke til pigtails. Tjek specifikationerne, før du antager.
Q: Hvad er forskellen mellem en ODF og en fiberdistributionsboks?
A: En ODF er en større hoved-fordelingsramme, normalt indendørs og rack- eller gulv-monteret. En distributionsboks er et mindre, ofte udendørs-klassificeret kabinet tættere på abonnenter, som også kan have en splitter.
Spørgsmål: Bruges en ODF kun i FTTH-netværk?
A: Nej. ODF'er er almindelige i centralkontorer, ISP-rum og metro- og virksomhedsbackbones - hvor som helst, hvor mange-kabler har brug for terminering, splejsning og distribution.
Spørgsmål: Skal jeg vælge SC- eller LC-adaptere?
A: Match planten. LC til racks og datacentre med høj-densitet; SC, ofte SC/APC, til FTTH og telekommunikationsadgang.
Spørgsmål: Kan jeg installere en ODF i et 19-tommers rack?
A: Ja. Rack-monterede ODF'er er standard til telekomrum og OLT-skabe; væg- og gulvversioner findes til andre rum.
Q: Hvilket er bedre for et datacenter?
A: Normalt fiberpatch-paneler - LC eller MPO/MTP - til rack--niveau patching, med en ODF kun, hvor et stort backbone-distributionsområde har brug for splejsning og beskyttelse.
Spørgsmål: Skal jeg vælge et patchpanel eller en ODF ved 48 fibre?
A: Det afhænger af splejsning. Lidt eller ingen splejsning og snæver plads peger på et splejsnings-indlæst eller forud-afsluttet patchpanel. Et indgående feeder-kabel, der skal have fuld splejsning, slæk og jordforbindelse, peger på en 48F ODF -, især hvis du forventer at vokse til 96F.
Q: Hvad skal jeg tjekke før jeg køber?
Sv: Fiber- og portantal plus frihøjde, adapter- og poleringstype, splejsnings-bakkekapacitet, monteringstype og rackenheder, kabelindføring og fastgørelse, bøjnings-radiuskontrol og mærkningsskemaet.
Hvis opgaven er ren rack-lapning, er et fiberpatchpanel det praktiske, omkostningseffektive-valg. Hvis du afslutter høj-antal eller indgående backbone-kabler, der har brug for splejsning, beskyttelse, slap opbevaring og mange års distributionsstyring, fortjener en ODF sin plads. Store netværk kører normalt både - en ODF til hoveddistribution, patchpaneludstyr-side. Uanset hvad du angiver, bekræft antal og frihøjde, adapter- og poleringstype, splejsningskapacitet, monterings- og stativstørrelse og kabelindføring, før du bestiller, så enheden passer både til dagens installation og næste års vækst.
