Vi får ofte stillet dette spørgsmål:"Skal vi holde os til LC-stik eller skifte til MTP/MPO for at udvide vores datacenter?"Og ærligt talt er svaret næsten aldrig et enkelt-eller--et andet valg.

Her er det,-det meste af forvirringen kommer fra ufuldstændige oplysninger. Du læser måske, at MTP/MPO tilbyder "12x densiteten" og tænker, godt, lad os gå all-in på det.- Men så indser du, at dine eksisterende switches bruger LC-grænseflader, dine teknikere er uddannet i LC-terminering, og pludselig ser du på en hybrid opsætning, som ingen advarede dig om.

Eller måske har du lavet regnestykket om komponentomkostninger, og LC-kabler ser billigere ud pr. fiber. Ægte. Men regnede du med de 6 timers installationsarbejde for hver 48 LC-forbindelser versus 20 minutter for den tilsvarende MTP-trunk? Det er her, det reelle omkostningsbillede bliver interessant.

Denne guide gennemgår de faktiske beslutningspunkter-ikke de teoretiske "her er, hvad hver forbindelse er", du kan finde på Wikipedia. Vi antager, at du allerede kender det grundlæggende. Det, du sandsynligvis har brug for, er klarhed overnår hver teknologi giver økonomisk mening, hvor de skjulte omkostninger dukker op, og hvordan man undgår de fejl, vi har set andre hold begå.

Omkostningsligningen ingen taler om

Lad os starte med tallene, for det er her, de fleste planlægningssamtaler enten hænger fast eller går sidelæns.

Komponentprissætning fortæller en vildledende historie. Ja, et præ-termineret 12-fiber MTP-trunkkabel koster mere end seks duplex LC-patch-kabler, der dækker det samme fiberantal. Nogle gange 2-3 gange mere. Hvis du stopper der, ligner LC den oplagte vinder.

Men komponentomkostninger er typisk kun 15-25 % af de samlede kabelprojektomkostninger. Resten? Arbejdskraft, rackplads, kabelstyringsinfrastruktur og løbende vedligeholdelse. Det er der, sammenligningen vender.

En side-om-til en 1.000-fiber-implementering:(Disse tal er baseret på typiske amerikanske markedspriser og installationstider, vi har sporet på tværs af flere projekter. Dine tal kan variere, men forholdet har en tendens til at holde).

Datakilder: Arbejdsløn baseret på BICSI-installatørundersøgelser 2023-2024; rack plads omkostninger fra Uptime Institute colocation benchmarks; komponentpriser fra aggregerede distributørtilbud.

Takeaway er ikke "MTP/MPO vinder altid." Det er detkrydsningspunktet sker omkring 400-500 fibre. Herunder kan LC's lavere komponentomkostninger opveje arbejdsforskellen. Herudover forenes MTP/MPO's installationseffektivitet og tæthedsfordele hurtigt.

Vores bud:Vi har set hold blive forbrændt ved at fokusere for snævert på indledende citater. Én kunde sparede 15.000 USD på komponenter ved at gå til alle -LC og brugte derefter 40.000 USD mere på installation og løb tør for rackplads seks måneder senere. Den "billigere" løsning kostede dem et ekstra skab og en weekend med nødrecable. Planlæg, hvor du vil være om 3 år, ikke kun hvor du er i dag.

Hvordan "High Density" faktisk ser ud

Tal som "12x densitetsforbedring" bliver slynget meget rundt. Her er hvad det betyder i praksis.

Tag et standard 1U patchpanel. Med LC duplex adaptere kan du få plads til 48 porte, hvilket giver dig 96 fiberforbindelser. Temmelig tæt efter traditionelle standarder. Skift nu disse LC-adaptere ud med MTP-24-grænseflader. Samme 1U plads, men nu håndterer hver port 24 fibre i stedet for 2. Det er 1.152 fiberforbindelser i den samme rackenhed.

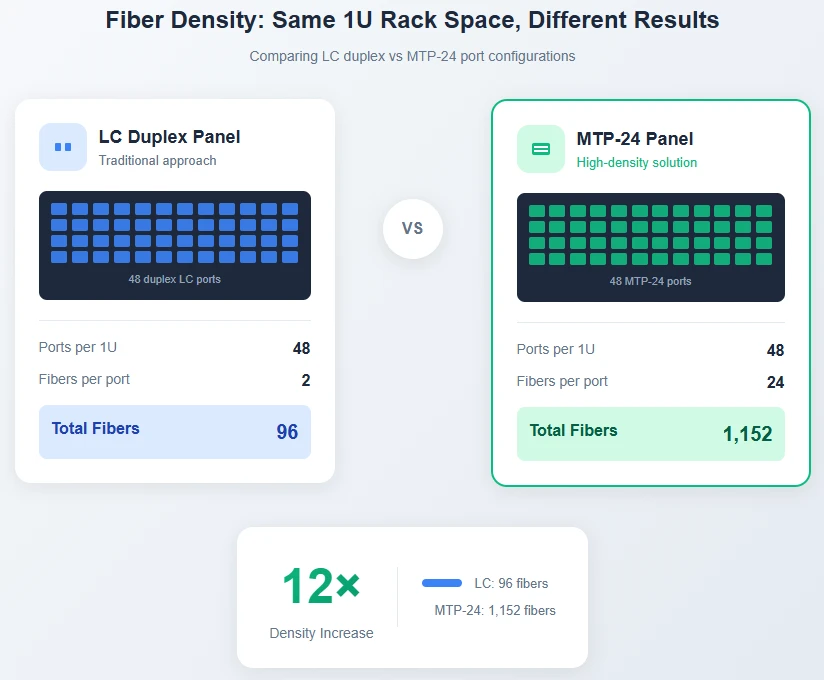

Figur 1: Samme 1U rackplads leverer dramatisk forskellig fiberkapacitet. MTP-24-konfigurationen opnår 12× forbindelsestætheden for LC-dupleks.

Dette betyder mest i miljøer, hvor rackpladsen er begrænset eller dyr. Colocation-faciliteter, der opkræver $800-1.500 pr. rackenhed om måneden, gør tæthed til en direkte omkostningsstang. Virksomhedsdatacentre med faste fodspor udsættes for det samme pres fra en anden vinkel - hver rackenhed, der forbruges af kabler, er en, du ikke kan bruge til beregning.

Men tæthed bringer sine egne udfordringer. Når en MTP-24-forbindelse fejler, går 24 fibre ned samtidigt i stedet for 2. Fejlfinding kræver forskellige værktøjer og færdigheder. Rengøring af en 24-fiber endeflade er mere involveret end at rense en enkelt LC-hylster. Dette er ikke grunde til at undgåfiberkabler med høj-densitet-de er grunde til at planlægge det ordentligt.

Hvorfor de fleste datacentre ender med at bruge begge dele

Her er noget, markedsføringsmaterialerne ikke understreger: De fleste moderne datacentre vælger ikke mellem LC og MTP/MPO. De bruger en struktureret kablingsarkitektur, der udnytter hver teknologi, hvor det giver mening.

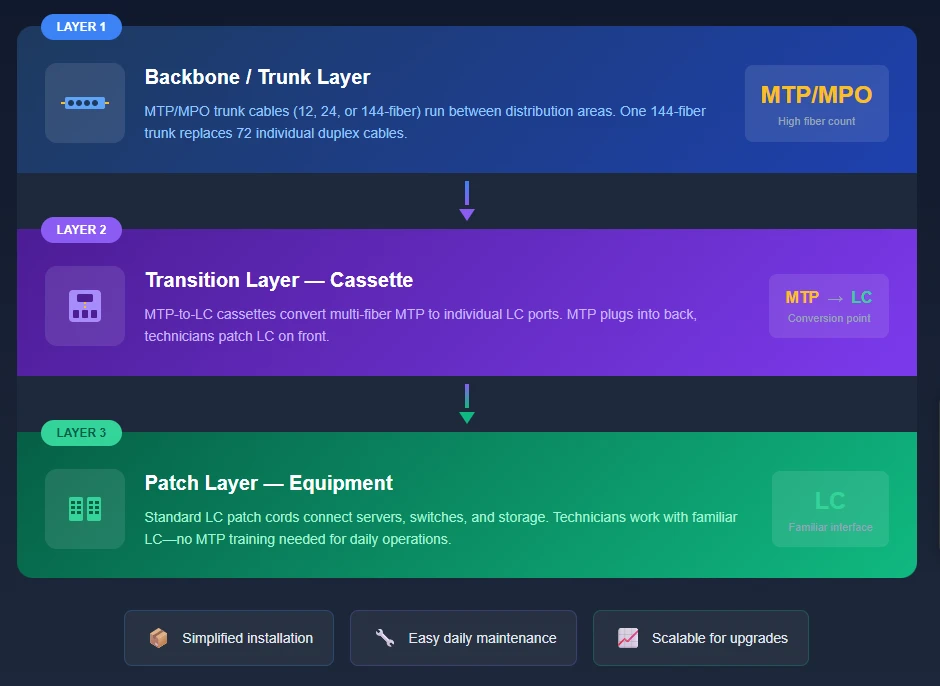

Figur 2: Tre--lags hybridarkitektur - MTP/MPO-densitet til backbone, kassetter til overgang, LC-tilgængelighed til patching.

Rygradslagetbruger MTP/MPO-trunkkabler-typisk 12, 24 eller 144-fibersamlinger-, der løber mellem hovedfordelingsrammer og top-af-rackplaceringer. Én 144-fiber MTP-trunk erstatter, hvad der ellers ville være 72 individuelle duplekskabler. Alene kabelvejbesparelserne er betydelige, og installation bliver et spørgsmål om at forbinde forudterminerede samlinger i stedet for at trække og afslutte snesevis af individuelle kabler.

Overgangslageter hvor MTP møder LC. Kassettemoduler-små kabinetter med MTP-porte på bagsiden og LC-porte på forsiden-sidder inde i fiberpatch-paneler. MTP-stammen sættes i bagsiden; teknikere arbejder med standard LC-tilslutninger på fronten. Dette er broen, der gør den hybride tilgang praktisk.

Lappelageter alt LC. Server-NIC'er, lager-HBA'er og de fleste switch-porte bruger LC-interface-transceivere. De mennesker, der foretager daglige--bevægelser, tilføjelser og ændringer, fungerer med velkendte LC-patch-kabler. De behøver ikke at vide eller bekymre sig om, at rygraden bag kassetten er MTP/MPO-de ser bare LC-porte.

Vores bud:Kassetten er den usungne helt i moderne fiberinfrastruktur. Det giver dig mulighed for at fange MTP/MPO's tæthed og installationsfordele på de lange ture, samtidig med at LC's tilgængelighed bevares for de forbindelser, der ændres ofte. Hvis du bygger ny infrastruktur, så start din planlægning fra kassetten og udad-hvilke fibertæller har du brug for på hvert rack? Det driver dine trunk-specifikationer og dine LC-portkrav.

Polaritet: Fejlen, der koster weekender

Hvis der er et emne, hvor vi har set de mest undgåelige problemer, er det polaritetsstyring i MTP/MPO-systemer.

Med LC-forbindelser er polariteten ligetil-du matcher Tx til Rx. Rod det, og du bytter de to fibre. Tager 30 sekunder. Med 12 eller 24 fibre i et enkelt stik bliver matematikken kompliceret. TIA-568-standarden definerer tre polaritetsmetoder, og at blande dem forårsager ikke bare et link til at mislykkes - det kan forvrænge flere fiberpar på måder, der er virkelig smertefulde at diagnosticere.

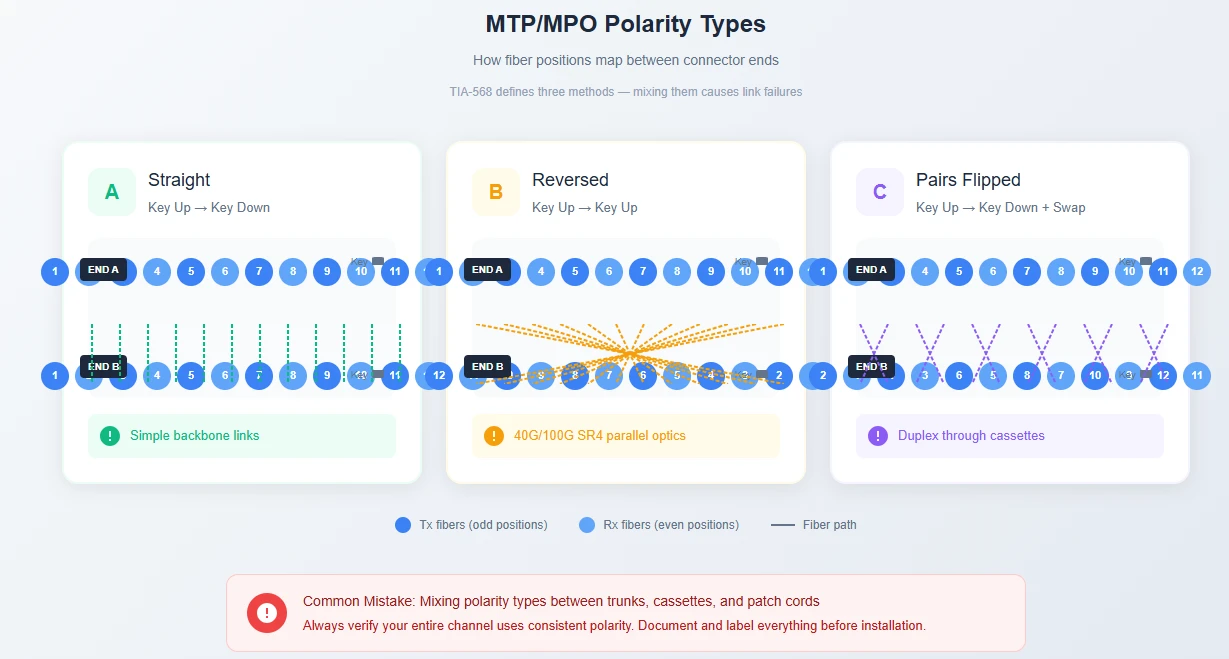

Figur 4: MTP/MPO-polaritetsmetoder - position 1-kortlægning bestemmer Tx/Rx-justering. Type B (omvendt) er mest almindelig for paralleloptik.

Rettelsen er ikke kompliceret-det kræver bareplanlægning inden bestilling. Dokumenter dit polaritetsskema. Sørg for, at dine kassetter, trunks og patch-ledninger alle følger samme metode. Mærk alt. Og test med en MPO-kompatibel tester, før du går live, ikke efter nogen har rapporteret en linkfejl.

TIA-568.3-D specificerer, at testledninger skal verificeres ved et tab på 0,3 dB eller bedre. Hvis du ser højere tal eller inkonsistente resultater på tværs af fiberpositioner, er polariteten den første ting at kontrollere. ^[1]

Fremtidige-korrektur: Hvad 400G og 800G betyder for dine kabler

Hvis du bygger infrastruktur i dag, der skal holde 5-7 år, er 400G og 800G køreplanen vigtig.

Her er banen: 100G paralleloptik (SR4) bruger 8 fibre med MTP-12-stik. 400G DR4 bruger den samme 8-fiber-tilgang. Men 400G SR8- og 800G-implementeringer flyttes til 16-fiber MTP-stik for højere baneantal.

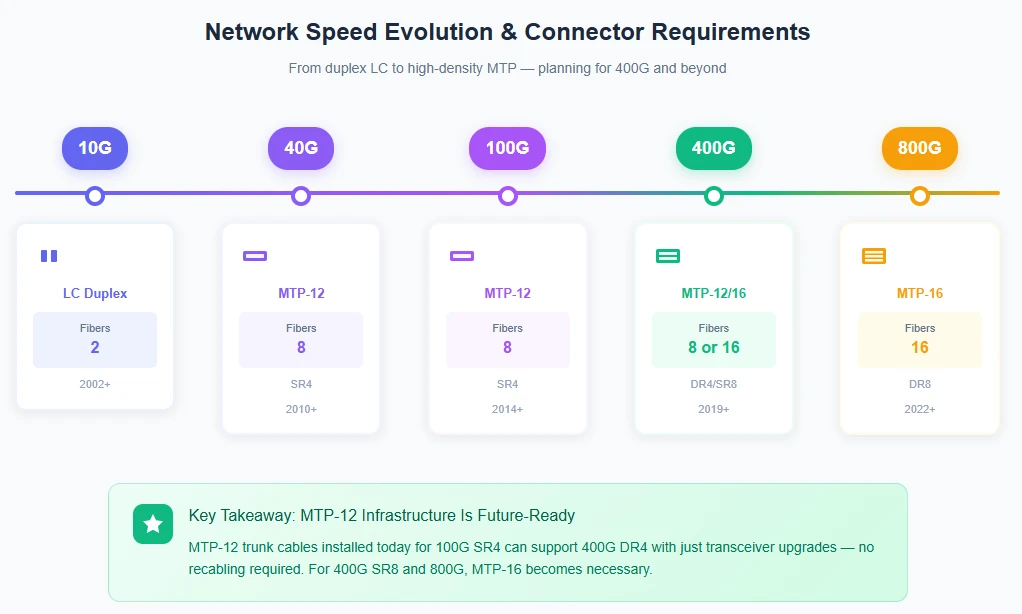

Figur 3: Netværkshastighedsudvikling og tilsvarende konnektorkrav. MTP-12-infrastruktur understøtter opgraderinger gennem 400G DR4; MTP-16 muliggør 400G SR8 og 800G.

Den praktiske implikation: MTP/MPO trunk-infrastruktur, du installerer i dag til 100G, kan håndtere 400G DR4 med kun transceiver-opgraderinger-ingen genkabling nødvendig. Det er en væsentlig fordel i forhold til LC-kun arkitekturer, som ville kræve tilføjelse af fiberantal for at understøtte parallel optik ved disse hastigheder.

For AI- og ML-klynger er dette allerede relevant. GPU-til-GPU-sammenkoblinger driver 400G-adoptionen nu med 800G i den nære horisont. Hvis din køreplan indeholder nogen seriøs beregningstæthed,fiberkabler med høj-densitetmed MTP/MPO er ikke valgfrit-det er bordindsats.

Test: Spring ikke denne del over

At teste MTP/MPO-links er ikke det samme som at teste LC-links, og forskellen er ikke kun akademisk.

Dukantest MTP links med breakout kabler og en standard duplex tester. Tilslut breakout'en til MTP-enden, test hvert fiberpar individuelt med din OLTS, gentag for alle positioner. For et 12-fiber stik er det 6 testcyklusser pr. ende. Multiplicer med hver forbindelse i din installation, tilføj opsætningstid for referencekabler, og du ser på en testproces, der tager 5-10 gange længere, end den skal.

Moderne MPO-specifikke testere (som Fluke MultiFiber Pro) scanner alle fiberpositioner samtidigt. IEC TR 61282-15 testguiden anbefaler nu testere med indbyggede MPO-grænseflader af netop denne grund-tidsbesparelsen er dramatisk, og du eliminerer det fejltilbøjelige trin med at administrere flere breakout-forbindelser. ^[2]

Test alt efter installationen, før du sætter links i produktion. Kontaminering og polaritetsfejl er meget nemmere at rette, når stativerne ikke er strømførende, og operationsteamet ikke puster dig i nakken.

Sådan får du komponenterne rigtigt

Ikke alle MTP/MPO-stik er skabt lige. Standard MPO-stikket (i henhold til IEC 61754-7) har eksisteret siden 1990'erne. MTP-US Conecs varemærkebeskyttede version - tilføjer adskillige forbedringer, der betyder noget for modernefiberkabler med høj-densitet:

Flydende ferrul designforbedrer den fysiske kontaktjustering, især vigtigt, når du tilføjer flere fibre

Metalstiftklemmer(i forhold til plast på generisk MPO) reducerer stiftbrud under gentagne parringscyklusser

Snævrere fremstillingstolerancerleverer lavere og mere ensartet indsættelsestab-typiske specifikationer er 0,15-0,35 dB for MTP med lavt tab vs. 0.25-0.50 dB for standard MPO

MTP og MPO er fysisk kompatible-du kan parre et MTP-stik til en generisk MPO uden problemer. Men for kritisk infrastruktur retfærdiggør præstationsforskellen præmien.

Ved sourcingfiberoptiske stikog samlinger, se efter leverandører, der leverer individuelle testrapporter for hvert kabel. Generiske "opfylder spec"-påstande er mindre nyttige end faktiske målte værdier. Du vil se data om tab af indsættelse, der viser, hvilke specifikke fibre, der rammer hvilke tal,-det er sådan, du fanger problemer, før de når dit installationssted.

Installationspraksis, der forhindrer tilbagekald

Et par installationsdetaljer betyder uforholdsmæssigt meget:

Renlighed er alt.En 1-mikron støvpartikel på en enkeltfiber LC-rørring påvirker én forbindelse. Den samme partikel på en MTP-24 ferrule kan nedbryde flere fiberkerner samtidigt. Undersøg altid endefladerne med et fiberskop (200x minimum forstørrelse) og rengør med passende værktøj før hver parring. De få ekstra minutter pr. forbindelse sparer timevis af fejlfinding senere.

Respekter bøjningsradius.Reglen om 10x-ydre-diameter gælder for både LC- og MTP/MPO-kabler. Strammere bøjninger øger indføringstabet og kan forårsage mikrofrakturer, der viser sig som intermitterende fejl måneder efter installationen. Brug passende kabelstyrings-lodrette styringer, vandrette guider-, der bevarer radius gennem hele vejen.

Match køn korrekt.MTP/MPO-stik kommer i han- (med styreben) og hun- (med nålehuller) konfigurationer. Udstyrsporte er altid han, så kabler, der forbinder til udstyr, har brug for hun-ender. Trunk-til-trunkforbindelser bruger typisk han-til-han med en hun-til-hun-adapter. Det er dyrt at tvinge uoverensstemmende køn til skader på styrestifter-og udskiftning af beskadigede stik på forud{10}}terminerede samlinger.

Kap alt.Støvhætter findes af en grund. Hvert stik, der ikke er aktivt i brug, skal være lukket. Det er en simpel vane, der forhindrer den mest almindelige kilde til forbindelsesproblemer.

Så hvad skal du egentlig gøre?

I stedet for at tilbyde en generisk "det afhænger"-konklusion, er her en praktisk beslutningsramme baseret på de parametre, der faktisk driver valget.

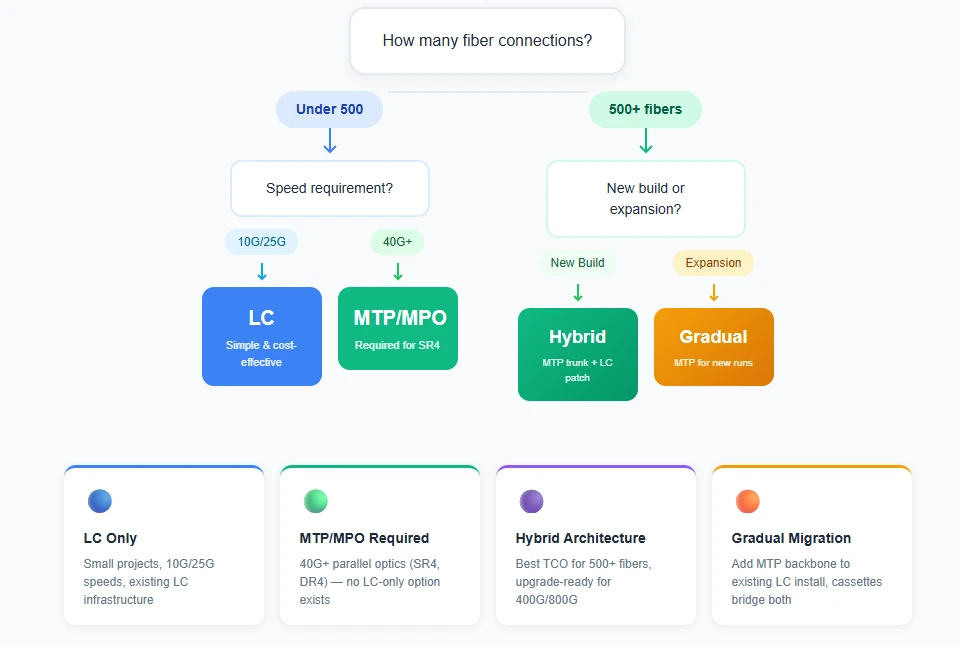

Figur 5: Beslutningsramme - matcher dine projektparametre til den rigtige kablingstilgang.

Flowdiagrammet fanger de vigtigste beslutningspunkter, men her er logikken bag det: forbindelsesantallet sætter basislinjen (TCO-krydsning sker omkring 400-500 fibre), hastighedskrav kan tilsidesætte denne basislinje (40G+ parallel optik kræver MTP/MPO uanset skala), og projekttypen påvirker implementeringsstrategien (nybyggeri kan optimere kompatibilitet fra bunden; udvidelser kan optimeres fra bunden).

Det rigtige svar afhænger af dine specifikke tal-tilslutningsantal, hastighedskrav, rackpladsbegrænsninger, lønomkostninger. Kør din egen TCO-analyse med rigtige tilbud. For vejledning om komponentspecifikationer og brugerdefinerede samlinger,kontakt EVOLUX's professionelle teamfor at hjælpe med at matche produkter til dine særlige implementeringskrav.

Sidste tanke:Kabelinfrastruktur har typisk en levetid på 10-15 år. De teknologibeslutninger, du træffer i dag, vil understøtte udstyr, der ikke eksisterer endnu. Indbyg mere kapacitet, end du tror, ​​du har brug for - de trinvise omkostninger ved højere fiberantal er nu meget lavere end genskabelsesomkostningerne senere.

Referencer

[1] TIA-568.3-D, optisk fiberkabler og komponentstandard. Telebranchens Forening, 2016.

[2] Fluke Networks, "Multi-fiber Push On (MPO) Connectors," Technical Reference. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-stik

Bemærkning til data:Omkostningstallene i denne artikel er estimater baseret på amerikanske markedsforhold og typiske projektomfang. Faktiske omkostninger varierer efter region, leverandør og projektspecifikationer. Specifikationer for tab af indføring og tab af returnering repræsenterer typiske producentdata; verificer altid med aktuelle datablade før endeligt design. Prissammenligningstabellen viser repræsentative scenarier-din specifikke situation kan variere baseret på lokale arbejdspriser, facilitetsomkostninger og leverandørpriser.
