Hvad er SC LC patchkabel?
SC-LC fiberoptisk patch-kabel er et lille kompakt patch-kabel, der er meget populært i mange applikationer. Disse netværksløsninger omfatter telekommunikationsnetværk, LAN'er, databehandlingsnetværk, enhedstermineringer og lokalfordelinger. SC-LC-patch-kabler er designet til at levere hurtige Ethernet-løsninger i Gigabit-applikationer og ATM-applikationer med mindre pladsforbrug.
Specifikation
| Parameter | Enhed | FC, SC, LC/ Armored fiber patch ledning | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Indsættelsestab (typisk) | dB | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,3 | Mindre end eller lig med 0,3 |
| Afkasttab | dB | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 60 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 30 | Større end eller lig med 45 | Større end eller lig med 50 | Større end eller lig med 35 | Større end eller lig med 55 | Større end eller lig med 75 |
| Driftsbølgelængde | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Udskiftelighed | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Vibration | dB | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | Mindre end eller lig med 0,2 | ||||||||
| Driftstemperatur | grad | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Opbevaringstemperatur | grad | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Kabel diameter | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

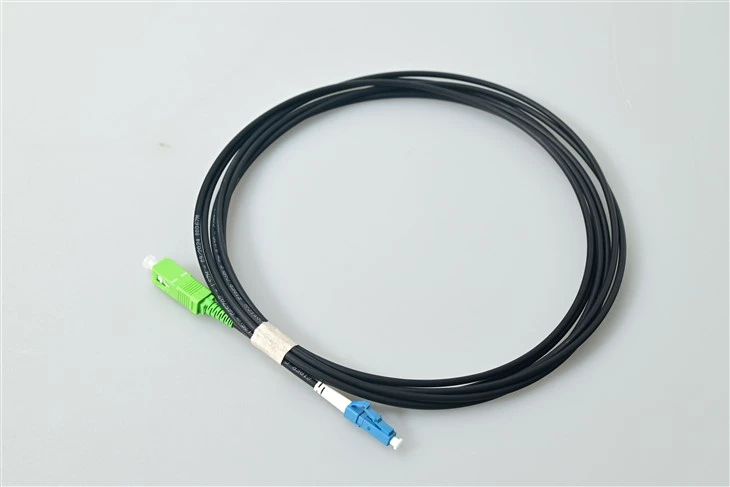

SC/APC til LC/UPC fiberoptisk patchledning
APC-til-UPC Hybrid Design
SC/APC 8 graders vinklet polering giver større end eller lig med 60 dB returtab. LC/UPC kuppelpolering giver mere end eller lig med 50 dB. Et kabel forbinder begge grænsefladetyper - grønt legeme identificerer APC, blåt identificerer UPC.
Lille formfaktor, LC-forbindelse med høj-densitet
LC 1,25 mm ferrule er halv størrelse af SC 2,5 mm - fordobler porttætheden i SFP/SFP+/QSFP transceivere. RJ-lignende lås til hurtig plug-og-betjening.

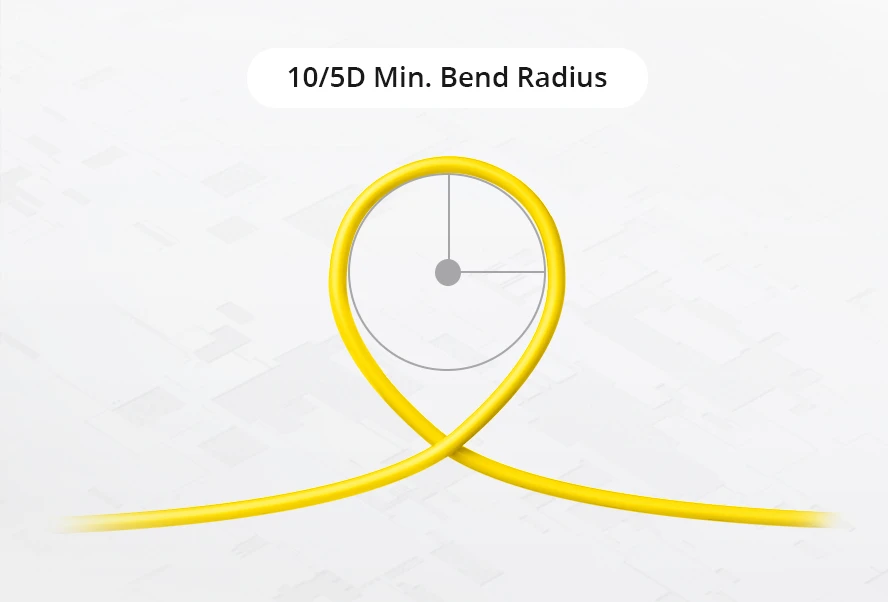

G.657.A1 Bend-Ufølsom fiber
10 mm minimum bøjningsradius for tæt føring i patchpaneler og under-gulvledninger. Bagudkompatibel med G.652.D. Understøtter op til 40 km ved 1550 nm.
Applikationsløsninger
Typiske installationsscenarier for dette SC til LC singlemode fiber patch-kabel.
FTTH / GPON Access Network
Forbinder SC/APC OLT-porte til LC/UPC ONT-udstyr på ODF'en. DePLC splitteri distributionsstien bruger også SC/APC-grænseflader.
Datacenter Cross-Forbind
Patcherer SC/APC-fiberdistributionspaneler direkte til LC/UPC SFP+-transceivere i ToR-switche. Understøtter 10GbE, 25GbE og 100GbE.

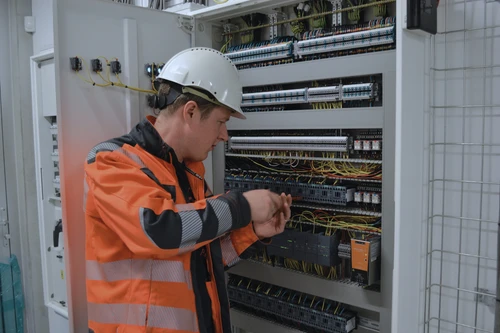

CATV / RF over Fiber
APC-ende-forhindrer CSO/CTB-forvrængning i analog video. Anvendes mellem headend-sendere og optiske noder i HFC-netværk.

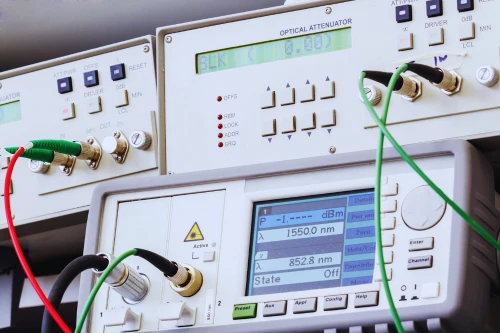

Telecom test og måling
Reference-testledning til tilslutning af LC/UPC OTDR-testporte til SC/APC-distributionsrammer på centrale kontorer.
Enterprise LAN-migrering
Brobygger ældre SC-terminerede strukturerede kabler til nye LC-baserede switche og routere uden gen-terminering.

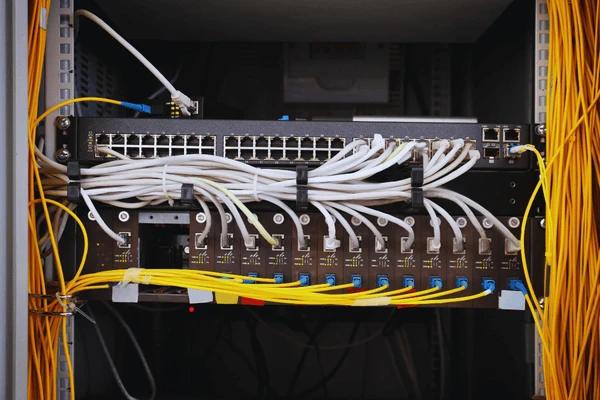

WDM multipleksing systemer
Grænser SC/APC mux/demux-porte med LC/UPC-transpondere i CWDM- og DWDM-implementeringer.
Produktbeskrivelse
Hver fiberoptisk patch-ledning er 100 % testet for indføringstab og returtab ved 1310/1550 nm. Zirconia keramiske ferrules leverer mindre end eller lig med 0,2 dB udskiftelighed gennem mere end eller lig med 1.000 parringscyklusser. ISO 9001:2015 certificeret facilitet. Telcordia GR-326, IEC 61300, RoHS, REACH-kompatibel. OFNR og LSZH jakke muligheder. Kabeldiameter φ0,9 / φ2,0 / φ3,0 mm. Brugerdefinerede længder 0,3 m–100 m tilgængelige.
Produktbeskrivelse
Q: Hvad er forskellen mellem APC og UPC på en fiberoptisk patch-ledning?
A: APC har en 8 graders vinklet ende-flade (større end eller lig med 60 dB returtab), UPC har en kuppel-formet ende-flade (større end eller lig med 50 dB). GPON- og CATV-systemer kræver APC på distributionssiden; udstyrsporte som SFP-transceivere bruger UPC. Grønt stik=APC, blå=UPC.
Q: Kan jeg tilslutte et APC-stik til en UPC-adapter?
A: No. Mismatched polish creates an air gap causing >3 dB tab og ferrule skade. Forbind altid APC til APC, UPC til UPC. Den vinklede nøgleslids påSC/APC adaptereforhindrer de fleste utilsigtede krydsparringer-.
Q: Hvilke hastigheder og afstande understøttes?
A: 100 Mbps til 100 GbE. Op til 10 km ved 1310 nm, 40 km ved 1550 nm. Faktisk rækkevidde afhænger af transceiverens optiske budget og totalt linktab.
Q: Hvad er forskellen mellem en patch-ledning og enfiber pigtail?
A: En patch-ledning har stik i begge ender til plug-and-play-brug. En pigtail har et stik og en blottet fiberende til fusionssplejsning til trunkabler.
Sp.: Kan jeg bestille brugerdefinerede længder eller dupleksversioner?
A: Ja. Custom 0,3 m–100 m, leveringstid 3–5 dage. Duplex, pansrede og LSZH versioner tilgængelige. Vi laver også12-kerne SC/APC til LC/UPCtil behov for højere fiberantal.
