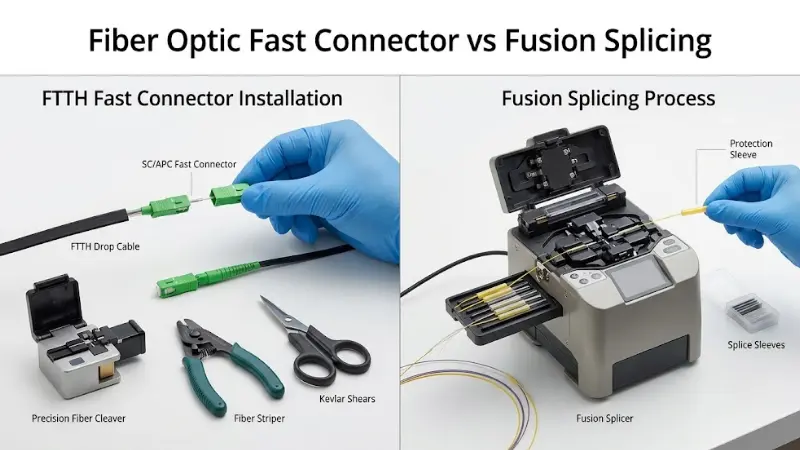

Fiberoptisk hurtig konnektor vs fusionssplejsning: FTTH guide

Hvis du afslutter eller tilslutter fiber i marken, kommer valget som regel ned på to metoder: afiberoptisk hurtigstikeller en fusionssplejsning. Begge skaber en optisk vej, men de er bygget til vidt forskellige jobs. Et hurtigt stik er den hurtigere, lavere-værktøjsmulighed til FTTH-dropkabelterminering, abonnent-sidearbejde, små reparationer og enhver situation, hvor det er upraktisk at bære en fusionssplejser til hvert punkt. Fusionssplejsning er muligheden for lavere-tab, højere-stabilitet for backbone-links, udendørs splejsningslukninger og permanente samlinger, der skal holde deres ydeevne i årevis.

Denne vejledning giver dig først en klar beslutningsramme, derefter de tekniske detaljer, tabstal, installationstrin, test, fejlfinding og en B2B-købstjekliste, så du kan matche metoden og forbindelsen til dit faktiske scenario.

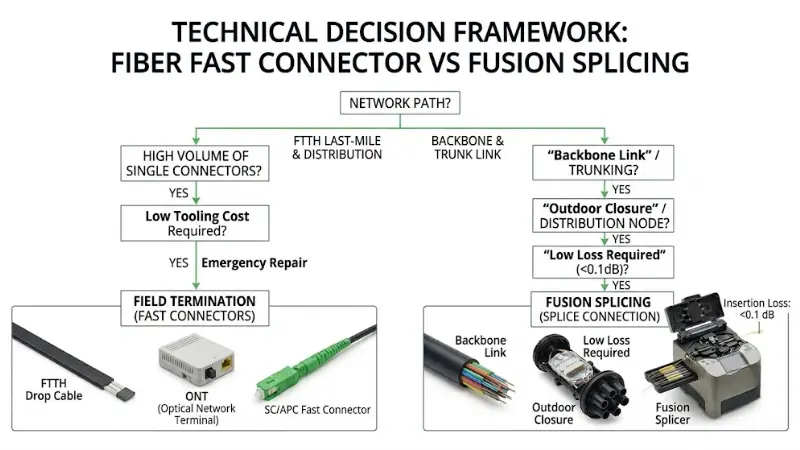

Hurtig konnektor eller fusionssplejsning? En simpel beslutningsramme

Før du sammenligner specifikationer, skal du beslutte, hvad forbindelsen skal gøre. De to metoder konkurrerer sjældent-til-hoved; de passer til forskellige dele af det samme netværk.

Vælg et fiberoptisk hurtigstik, når:

• Du afslutter FTTH drop-kabel i hjemmet, korridorer, vægudtag eller ONT-porte og skal afslutte mange punkter om dagen.
• Du har brug for en nødsituation eller midlertidig forbindelse, der gendannes hurtigt, før en permanent reparation er planlagt.
• Besætningen har ingen fusionssplejser på stedet, eller at købe en er ikke berettiget i forhold til jobbets størrelse.
• Linket er kort, tabsbudgettet har margin, og forbindelsen skal muligvis omarbejdes eller flyttes senere.

Vælg fusionssplejsning, når:

• Leddet er permanent og sidder i en rygrad, feeder eller en lang-rute.
• Linkbudgettet er stramt, og hver tiende af en decibel betyder noget.
• Forbindelsen lever i et barskt udendørs miljø, en underjordisk lukning eller hvor som helst udsat for temperatursvingninger og vibrationer over mange år.
• Pålidelighed og reflektionsydelse opvejer installationshastigheden.

Hvis et punkt matcher punkter på begge lister, er de afgørende faktorer normalt tabsbudgettet og hvor længe fugen skal forblive urørt.

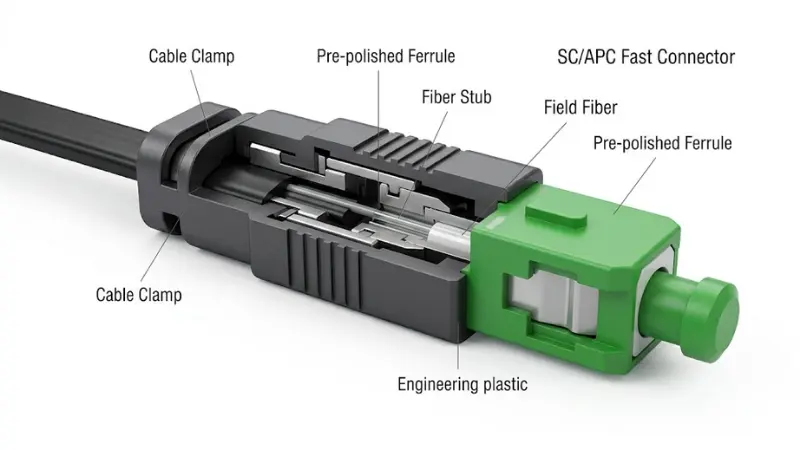

Hvad er en Fiber Optic Fast Connector?

En fiberoptisk hurtigkonnektor er et felt-installerbart stik, der afslutter en fiber uden fabrikspolering eller epoxyhærdning. Du kan også se det kaldet et hurtigstik, feltmonteringsstik eller mekanisk stik.

De fleste designs bruger en præ-poleret ferrule og en intern tilpasningsstruktur. Teknikeren stripper, renser, kløver og indsætter feltfiberen ifelt-samlingsstik, og låser den derefter på plads. Det færdige stik passer sammen med optisk udstyr,adaptere, patchpaneler, terminalbokse eller ONT'er på samme måde som en fabriks-termineret konnektor ville. Fordi der ikke er nogen hærdning eller håndpolering på stedet, kan en hurtig forbindelse reducere termineringstiden kraftigt på sidste-mile arbejde.

Hvad er mekanisk splejsning, og hvordan er det relateret til hurtige konnektorer?

Mekanisk splejsning justerer to fiberender inde i en præcisionsstruktur og holder dem med indeks-matchende gel i stedet for at smelte dem sammen. Dette er præcis det princip, de fleste hurtige konnektorer bruger internt: feltfiberen er rettet mod en kort, forpoleret fiberstump. Så "hurtig konnektor" beskriver produktformen, mens "mekanisk splejsning" beskriver forbindelsesmetoden inde i den. ENforud-indlejret hurtig forbindelseer en almindelig implementering, hvor studsen og justeringskanalen allerede er indbygget i kroppen.

Fordele

Hastighed og lave værktøjsomkostninger er de vigtigste gevinster. Der er ingen fusionssplejser at købe, transportere, strømforsyne eller vedligeholde, som passer til små opgaver, feltvedligeholdelse og abonnentinstallationer. Færdighedsrampen er kortere: med en god stripper, kløver, rengøringsmidler og det rigtige stik, kan en tekniker hurtigt blive produktiv. Mange designs kan også fjernes eller udskiftes nemmere end en sammensmeltet samling, hvilket hjælper med midlertidige links og-ændringer på webstedet.

Begrænsninger

Mekaniske forbindelser er mere følsomme over for installationskvaliteten. En dårlig spaltevinkel, en snavset endeflade, olie, en under-insat fiber eller en kabel-diameter vil alle skubbe indføringstabet op. Sammenlignet med en ren fusionssplejsning bærer en mekanisk forbindelse større indføringstab og er mere påvirket af vibrationer og temperaturcyklusser over tid, hvorfor det ikke er førstevalg til rygradsled eller udsatte udendørs led. Det kan være meget pålideligt, når stikket er godt lavet og installeret under kontrol, men den kontrol skal opretholdes ved hver afslutning.

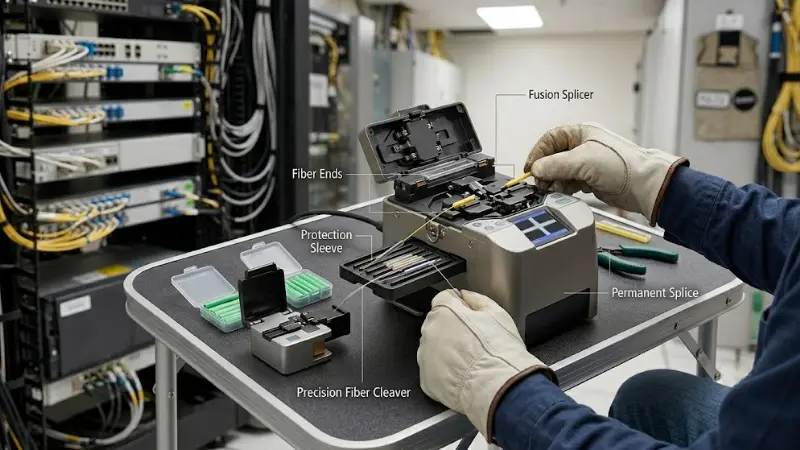

Hvad er fusionssplejsning?

Fusion splejsning bruger varme, normalt fra en elektrisk lysbue, til at smelte og permanent svejse to fiberender til en kontinuerlig streng. En fusionssplejser justerer kernerne, smelter dem sammen, og du beskytter samlingen med en varme-krympemanchet. Det er standardmetoden til permanente kabelsamlinger, lang-forbindelser, udendørs lukninger og højtydende systemer. Hvis du vil have baggrunden, er her en dybere forklaring påhvad fusionssplejsning bruges til.

Fordele

Performance er overskriften. Et kontinuerligt sammensmeltet led giver meget lavt indføringstab og fremragende-rygreflektionsydelse, og fordi glasset er fysisk forbundet, er det ikke afhængigt af en mekanisk lås for at forblive på linje. Det gør det til det rigtige opkald til kritiske links, tæt infrastruktur, telecom-backbone og udendørs kabel, hvor stabil ydeevne over år betyder mere end hvor lang tid splejsningen tog.

Begrænsninger

Barrieren er udstyr og tid. Du har brug for en fusionssplejser, en præcisionskniv, beskyttelseshylstre, en varmeovn og en uddannet operatør, hvilket øger omkostningerne i forvejen og gør metoden mindre praktisk til hurtige feltopgaver. En sammensmeltet samling er også beregnet til at være permanent: Hvis layoutet ændres, skærer du typisk, gen-splejser og gen-beskytter du. For små FTTH-afslutninger er dette ofte langsommere end at montere et hurtigt stik.

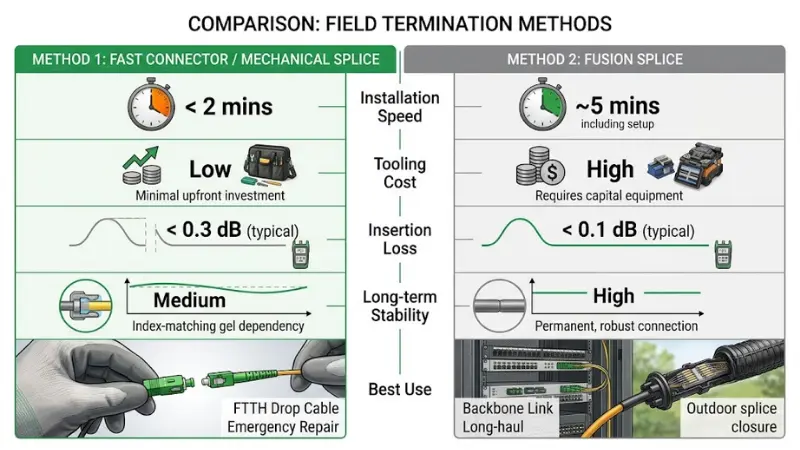

Mekanisk splejsning vs fusionssplejsning: tab, pålidelighed og omkostninger

De praktiske forskelle kommer ned til optisk tab,-langtidsstabilitet, værktøj og reflektans. Som arbejdsreference ertabsretningslinjer udgivet af The Fiber Optic Association (FOA)er nyttige: En enkelt--mode fusionssplejsning er almindeligvis budgetteret til ca. 0,1-0,15 dB, mens præ-polerede mekaniske-splejsningsstik tillades op til ca. 0,75 dB under TIA-568 tabsestimater. Feltresultater for gode mekaniske forbindelser lander ofte mellem 0,2 og 0,5 dB, men spredningen er bredere og afhænger i høj grad af kløvning og renlighed. Behandl ethvert enkelt tal som et mål, der skal verificeres ved test, ikke en garanti.

Ingen af ​​metoderne er altid bedre. Et hurtigt stik vinder på markhastighed, bekvemmelighed og lave værktøjsomkostninger; fusion splejsning vinder på lavt tab og permanent pålidelighed.

Hvilken metode er bedre til forskellige applikationer?

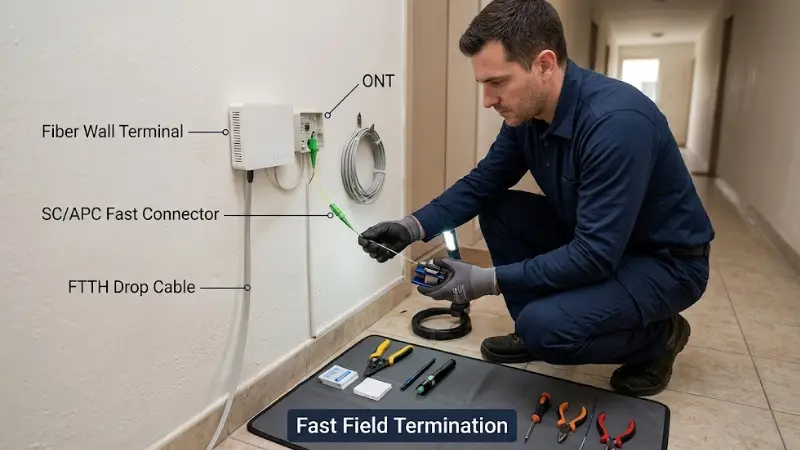

FTTH og drop kabel installation

Til FTTH er hurtige stik normalt det praktiske valg. Forestil dig en enkelt tekniker, der arbejder i en bygning med flere-boliger: snesevis afFTTH drop kabelopsigelser på tværs af korridorer, stigrør og abonnentrum på én dag. Opsætning af en fusionssplejser ved hver dør er langsom og akavet; et SC/APC-hurtigt stik tilpasset dropkablet lader besætningen afslutte hvert punkt på få minutter og komme videre.

Nødreparation og midlertidige links

Når et link er nede, og servicen skal komme hurtigt tilbage, genopretter et mekanisk hurtigstik det hurtigt, mens en permanent fusionsreparation er planlagt. Det samme gælder for test, fejlfinding og kortvarige-netværksændringer, hvor hastigheden slår varigheden.

Lang-rygrad og kritiske links

For rygradsruter, udendørs lukninger og kritiske serviceforbindelser er fusionssplejsning den bedre mulighed. Disse led har brug for lavt, stabilt tab og skal overleve årevis med temperaturudsving og håndtering, og en permanent smeltet samling er langt bedre egnet til det end et feltstik.

Indendørs distribution og netværk for små virksomheder

Indendørs kan begge metoder fungere. Korte løb med mange hurtige afslutninger favoriserer hurtige stik; et permanent hovedled eller et strengere tabsbudget favoriserer fusion. Baser opkaldet på linkbudget, projektskala, tilgængelige værktøjer og hvor ofte du forventer at røre forbindelsen.

Hvordan vælger man det rigtige fiberoptiske hurtigstik?

Hvis du bruger et hurtigt stik, skal specifikationen matche kablet og systemet, ellers vil ydeevnen være inkonsekvent.

Konnektortype: SC, LC, FC eller ST

SC hurtige stik dominerer FTTH og adgangsnetværk. LC-versioner vises i udstyr og patching med højere-densitet. FC og ST er ualmindelige i moderne FTTH, men dukker stadig op i gamle og industrielle systemer. Tilpas stikket til grænsefladen på adapteren, splitteren, klemkassen eller ONT, den vil parre sig med.

Poleringstype: UPC eller APC

Bland ikke UPC og APC tilfældigt. UPC har en flad eller let hvælvet endeflade; APC bruger en vinklet endeflade, normalt identificeret med en grøn krop. Vinklen reflekterer strølys tilbage i beklædningen i stedet for lige op af fiberen, hvilket øger returtabet, og det har betydning i PON-systemer, hvor opstrømsrefleksioner forårsager ustabilitet. DeIEC 61755 konnektor optisk interface standarddefinerer afkast-tabskaraktererne bag dette, og APC-karaktererne ligger et godt stykke over UPC. For FTTH og PON, enSC/APC hurtigstiker den almindelige standard; til generel patching kan SC/UPC eller LC/UPC passe til designet. Hvis UPC-versus-APC-valget er nyt for dig, kan denne oversigt overforskellen mellem PC, UPC og APC poleringer værd at læse.

Fibertype: single mode eller multimode

Konnektoren skal passe til fiberen. Enkelt-mode hurtige stik parrer med enkelt-mode drop- og adgangskabel; multimode stik parrer med multimode fiber i korte virksomheds- eller datacenterkørsel. Brug af den forkerte type forårsager dårlig ydeevne eller direkte fejl, så bekræft forskellen mellemenkelt-mode og multimode fiberfør du bestiller.

Kabelkompatibilitet

Tjek, at stikket accepterer din kabelstruktur og diameter, uanset om det er 0,9 mm tæt-buffer, 2,0 mm eller 3,0 mm kabel eller fladt FTTH-dropkabel. For FTTH er fald-kabeltilpasning kritisk: stikket skal gribe fast i kablet, så fiberen ikke kan bevæge sig efter installationen.

Indføringstab og returtab

Insertion tab og return tab er de tal, der afgør, om linket lever op til budgettet. Stol ikke på produktnavnet alene; læs leverandørens datablad, teststandard og kvalitets-kontrolproces, og bed om prøvetestrapporter før en masseordre.

Trin-for-installation af fiberoptisk hurtigstik

Feltkvalitet, ikke produktet alene, bestemmer den mekaniske-forbindelsesydelse. En gentagelig sekvens betyder mere end råhastighed. For en produktspecifik-version skal du følge producentens instruktioner og se disse generelledetaljerede tilslutningstrin for en hurtig forbindelse.

1. Strip:fjern kappen og belægningen i den længde, stikket kræver, ved at bruge den korrekte stripper til kablet, så du ikke får et hak i glasset.
2. Ren:tør den bare fiber af med fnug-fri servietter og godkendt rengøringsmiddel; rør ikke ved den rengjorte sektion.
3. Spaltning:brug en skarp, passende kløver og match kløvelængden til stikkets specifikation. En flad, firkantet endeflade er målet.
4. Inspicere:undgå at røre endefladen efter kløvning; en ren, firkantet spalte er det, der holder tabet nede.
5. Indsæt:skub fiberen helt ind i stikket, indtil den sætter sig mod stubben, og aktivér derefter låsemekanismen.
6. Lås og kjole:fastgør kabelklemmen og undgå snævre bøjninger nær kroppen.
7. Prøve:bekræft forbindelsen, før du lukker kabinettet.

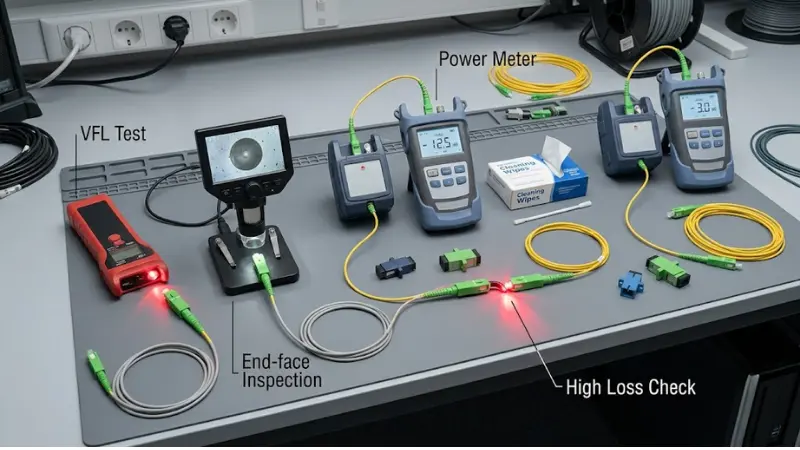

Sådan testes en hurtig forbindelse efter installation

Visuel inspektion alene er ikke nok. Brug som minimum en visuel fejlfinder (VFL) til at bekræfte kontinuiteten og afsløre et dårligt sæde eller skarpt bøjning som en lys lækage. Brug en optisk effektmåler med en lyskilde til at måle slut-til-tab i forhold til dit linkbudget, og brug en OTDR på længere eller omstridte links for at lokalisere en hændelse med højt-tab. Inspicer den sammenkoblede endeflade med et fibermikroskop, når resultaterne ser marginale ud. Registrer aflæsningerne; et dokumenteret tabstal er det, der fortæller dig, at opsigelsen bestod, ikke det faktum, at den klikkede på plads.

Fejlfinding af stort indføringstab på en hurtig forbindelse

Når et nyligt afsluttet stik læser højt, skal du arbejde fra den mest almindelige årsag til den mindste årsag, før du skærer noget af:

• Slut-ansigtsforurening:den førende årsag. Undersøg og rengør den parringsflade og adapteren, og mål derefter igen-.
• Dårlig spalte:en vinklet eller afhugget spalte efterlader et mellemrum eller spredning. Gen-klip og gen-afslut.
• Under-indsat fiber:hvis fiberen ikke nåede stubben, kan låsen være lukket for luft. Gen-sæt helt tilbage.
• Bøj eller stress i kroppen:aflast snævre bøjninger og kontroller kabelklemmen.
• Polsk eller fiber uoverensstemmelse:bekræft, at du ikke har parret UPC til APC eller enkelt-tilstand til multitilstand.

Hvis tabet stadig er ude af specifikationen efter rengøring-og-genkontroller, skal du udskifte stikket. For bredere netværkssymptomer ud over et led, denne guide tilfejlfinding af almindelige fibernetværksproblemerhjælper med at isolere, hvor problemet virkelig sidder.

Almindelige fejl ved brug af fiberoptiske hurtigstik

De fleste feltfejl kan spores tilbage til små forberedelsesfejl: en ujævn eller vinklet spalte, der øger tab; en snavset endeflade fra støv, olie eller fingeraftryk; den forkerte stiktype, såsom UPC, hvor APC er påkrævet; et kabel-diameter uoverensstemmelse, der lader fiberen bevæge sig; over-bøjning nær kroppen; og springer optisk test over. At undgå disse koster ikke andet end disciplin, og det er forskellen mellem en hurtig forbindelse, der yder, og en, der stille og roligt trækker linkbudgettet ned.

B2B indkøbstjekliste for fiberoptiske hurtige stik

For indkøb er målet batchkonsistens, ikke kun en lav enhedspris. Før en masseordre, bekræft:

• Datablads tal:angivet indføringstab og returtab, med teststandarden og betingelserne nævnt.
• Stik og polering matcher:SC/LC/FC og UPC/APC er korrekte for dit system ogfiber klemkasse, adapter eller splitter, den passer sammen med.
• Kabelkompatibilitet:støtte til din nøjagtige fald-kabeldiameter og struktur med en sikker klemme.
• Prøveprøve:anmode om prøver og testrapporter, og verificere tab-hjemme, før du binder volumen.
• Batchkonsistens og inspektion:spørg, hvordan leverandøren kontrollerer ferrulkvaliteten og-endefladegeometrien på tværs af partier.
• Emballage, MOQ og leveringstid:bekræfte beskyttende emballage, minimum ordremængde og realistisk levering til din udrulning.

Hvis du køber en hel stykliste i stedet for stik alene, er detteFTTH vejledning til indkøb af passive komponenterdækker, hvordan stik, splittere og kabinetter passer sammen. For PON-arkitekturer skal du også dimensionerePLC splittertrin ved siden af ​​connectorerne, så budgettet for slut-til-afslutning lukker.

FAQ

Er et fiberoptisk hurtigstik det samme som en mekanisk splejsning?

Ikke ligefrem. En hurtig forbindelse er et forbindelsesprodukt; mekanisk splejsning er den justeringsmetode, som mange af dem bruger internt. De er tæt beslægtede, men ikke udskiftelige udtryk: stikket er hardwaren, den mekaniske splejsning er, hvordan den forbinder fiberen indeni.

Er fusionssplejsning bedre end mekanisk splejsning?

For permanente links med lavt-tab og høj-stabilitet, ja. For hurtig installation, lavere værktøjsomkostninger og bekvemmelighed i marken er en mekanisk hurtig forbindelse den bedste pasform. Det rigtige svar afhænger af tabsbudgettet og hvor permanent fugen skal være.

Hvilke værktøjer skal jeg bruge for at installere et fiberoptisk hurtigstik?

En jakke og belægningsfjerner i størrelsen til dit kabel, en høj-kvalitetskniv, et rengøringssæt med fnugfri-servietter og godkendt opløsningsmiddel og et testværktøj såsom en VFL eller optisk effektmåler. Der kræves ingen fusionssplejser, hvilket er hovedårsagen til, at besætningerne vælger denne metode.

Hvorfor viser en hurtig konnektor nogle gange stort indføringstab?

Normalt en snavset endeflade eller en dårlig spalte, sjældnere en under-indsat fiber, en stram bøjning eller en UPC/APC eller single-mode/multimode mismatch. Rengør og inspicér først, gen-kløv om nødvendigt, og-mål igen, før du udskifter stikket.

Kan en hurtig forbindelse erstatte fusionssplejsning?

Til FTTH drop-kabel, abonnent-sidearbejde og midlertidige reparationer, ofte ja. For rygrads-,-langdistanceforbindelser og udsatte udendørsforbindelser, hvor tabsbudget og-langtidsstabilitet er afgørende, er fusionssplejsning fortsat det sikreste valg.

Hvordan tester jeg et hurtigt stik efter installation?

Tjek kontinuiteten med en VFL, mål slut-til-tab med en optisk effektmåler mod dit linkbudget, brug en OTDR på længere links, og inspicér endefladen med et fibermikroskop, hvis en aflæsning ser marginal ud. Registrer resultatet, så opsigelsen dokumenteres som bestået.

Er hurtige konnektorer pålidelige til FTTH, og fungerer de med enkelt-mode fiber?

Ja på begge punkter, når specifikationen stemmer overens, og installationen er kontrolleret. Mange hurtige stik, især SC/APC-typer til PON og FTTH, er designet til enkelt-mode fiber. Bekræft fibertype, polering og kabeldiameter før installation.

Kan fiberoptiske hurtige stik genbruges?

Det afhænger af stikdesignet; mange anbefales ikke til gentagen genbrug. Nogle strukturer tillader fjernelse eller udskiftning, men et beskadiget eller forurenet stik bør ikke geninstalleres, hvis du bekymrer dig om stabil linkydelse.

Konklusion

Hurtige konnektorer og fusionssplejsning løser forskellige problemer. Ræk ud efter et hurtigt stik, når du har brug for hurtig FTTH-afslutning, tab-kabelarbejde, nødreparation eller en lav-værktøjsløsning; rækkevidde til fusionssplejsning, når linket skal være permanent, lavt-tab og stabilt på en rygrad eller udendørs rute. Til indkøb skal du matche stiktype, polering, fibertype, kabeldiameter og testede tabstal til dit virkelige scenarie, og verificere prøver, før du køber i volumen.
