Fiberterminalboks forklaret: komponenter, typer og hvordan man vælger den rigtige

En fiberterminalboks (FTB) er et kompakt kabinet, der afslutter, splejser og organiserer fiberoptiske kabler ved endepunktet af en kabelføring.Den forbinder indgående fibertråde til pigtails gennem fusionssplejsning og dirigerer derefter disse pigtails til adapterporte, hvor patch-kabler tilsluttes. De fleste købere kæmper ikke med denne definition. De kæmper med at vælge den rigtige type, portantal, adapterformat og beskyttelsesniveau til deres specifikke installationsmiljø -, og det er her, de fleste undgåelige implementeringsproblemer starter.

Denne vejledning fokuserer på de beslutninger, der faktisk betyder noget, når du specificerer og installerer fiberklemkasser, snarere end at gentage det grundlæggende, du kan finde på ethvert produktdatablad.

Hvad er der faktisk inde i en fiberterminalboks

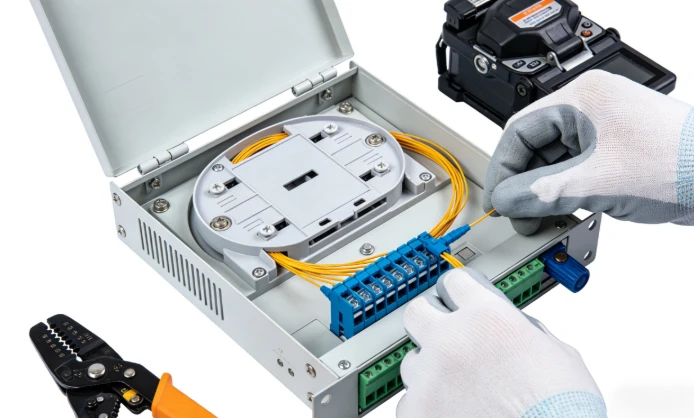

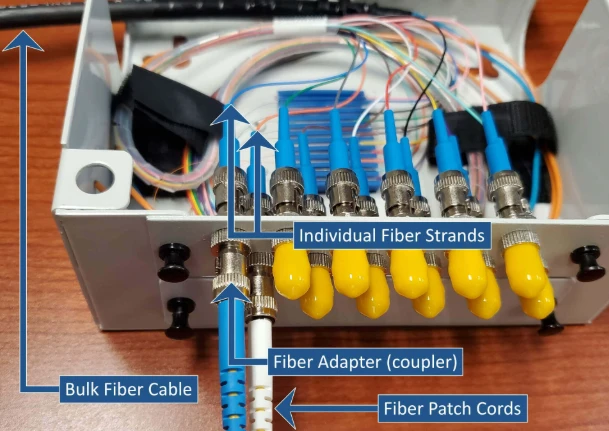

Hver FTB, uanset mærke eller model, indeholder tre funktionelle grupper. Boligen yder fysisk og miljømæssig beskyttelse. Splejsebakken klarer fusionssplejsningerne mellem kabelfibre ogfiberoptiske pigtails. Og adapterpanelet præsenterer stikporte til omverdenen.

Husmaterialet afhænger af installationsmiljøet. Indendørsenheder bruger typisk ABS- eller PC+ABS-blandinger: letvægts, flammehæmmende-, billig. Udendørsenheder har brug for enten UV-stabiliseret polymer med gummi-forseglede pakninger eller kold-valset stål med elektrostatisk spraybelægning. Forskellen er ikke kosmetisk. En indendørs-klassificeret ABS-boks monteret på en ydervæg vil begynde at kridte og revne inden for 18 måneder på et{11}}soleksponeret sted, og når tætningen svigter, når fugten splejsningsbakken. På det tidspunkt beskytter boksen ikke noget.

Splejsebakken er der, hvor det egentlige optiske arbejde foregår. Kabelfibre strippes, kløves og fusionssplejses til pigtailfibre inde i individuelle splejsningsholdere. Overskydende fiber bliver viklet ind i opbevaringsløkker. To tal betyder noget her: hvor mange splejsninger bakken kan rumme, og om routingkanalerne håndhæver minimum bøjningsradius. Standard G.652D singlemode fiber kræver mindst 30 mm bøjningsradius. Bøj-ufølsom G.657A2-fiber tolererer så lidt som 10 mm, og derfor er den blevet standard i trange- FTB-designs. En bakke, der tvinger fibre i snævrere bøjninger, end fibertypen understøtter, vil introducere tab af makrobøjning -, der vises på en OTDR-sporing, men som næsten er umulig at rette uden-splejsning.

Adapterpanelet holderfiberoptiske adaptere- de stik, der accepterer patch-kabler fra downstream-udstyr. SC/APC-adaptere er standarden for FTTH- og PON-netværk, fordi deres 8-graders vinklede polering skubber returtab til under -60 dB, hvilket har betydning for opstrøms transmissionskvalitet. LC-adaptere dominerer i datacentermiljøer, hvor porttæthed er prioriteret. Blanding af adaptertyper inden for en enkelt FTB er teknisk muligt med hybridadaptere, men det skaber forvirring under vedligeholdelse og bør undgås, medmindre der er en klar teknisk årsag. Hvis du er usikker på, hvilket connector-økosystem dit websted kræver, vil denne opdeling affire almindelige fiberoptiske stiktyperdækker afvejningerne.

Typer af fiberterminalboks - og hvornår hver enkelt giver mening

FTB-klassificering er ikke kompliceret, men det forkerte valg for miljøet er en af ​​de mest almindelige indkøbsfejl. Her er hvad der adskiller hovedtyperne i praksis, ikke kun i teorien.

Væg-monterede FTB'erer arbejdshesten i FTTH og små-kontorimplementeringer. De boltes til en væg eller sidder inde i et svagt-strømfordelingsskab, understøtter 2 til 24 fiberkerner og bruger et flip-åbent eller aftageligt dæksel. Installationen tager minutter - to til fire skruer og en kabelforskruning -, hvilket er grunden til, at de bliver specificeret i store-udrulninger til boliger, hvor lønomkostningerne pr.-enhed skal forblive lave. Afvejningen er begrænset plads til splejsningsbakke: Hvis du har brug for at integrere en PLC-splitter eller håndtere mere end 24 kerner, bliver en væg{13}}monteringsboks hurtigt overfyldt.

Rack-monterede FTB'ergå ind i standard 19-tommer racks i datacentre, centralkontorer og telekommunikationscentre. De glider ud for splejsningsadgang, tilbyder højere porttæthed (24, 48, op til 96 fibre) og understøtter både krydsforbindelses- og sammenkoblingsarkitekturer. Meromkostningen pr. enhed er berettiget i miljøer, hvor kabelstyringsdisciplin og fremtidig skalerbarhed opvejer prisen på kabinettet.

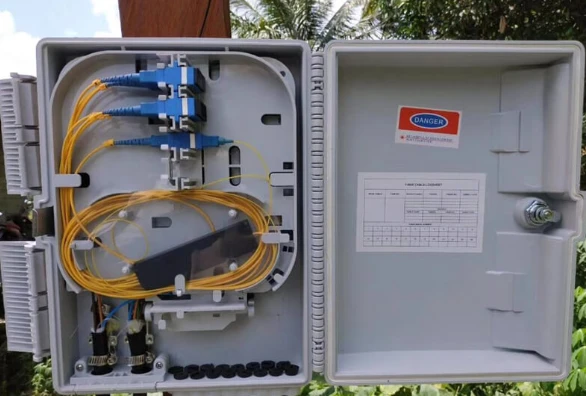

Udendørs FTB'erer bygget til stang-montering eller udvendig væg-montering. Forseglede pakninger, UV-resistente skaller, korrosions-beskyttet hardware og driftstemperaturtolerance fra ca. -40 grader til +75 grader. IP-klassificeringen er den vigtigste enkeltspecifikation her - og en af ​​de hyppigst fejlbedømte. En IP54-klassificeret boks fungerer i en beskyttet korridor. En pæl ved siden af ​​en kystmotorvej skal have IP68. Angivelse efter etiket ("udendørs klassificeret") i stedet for efter faktiske betingelser på stedet er, hvordan kasser fejler i marken.

Desktop FTB'erer lette, bærbare enheder til testmiljøer, midlertidige splejsningsstationer eller små steder, hvor permanent montering er upraktisk. De ofrer miljøbeskyttelse for nemheds skyld.

Hurtigt valg reference

En nyttig tommelfingerregel: udfyld boksen til omkring 60-70 % af kapaciteten på dag ét. Den resterende frihøjde absorberer fremtidig vækst uden et fuldstændigt skabsskift.

Nogle få "ikke"-retningslinjer sparer flere penge end et hvilket som helst udvælgelsesdiagram. Brug ikke en vægmonteret--FTB, hvis du allerede ved, at en PLC-splitter skal passe inde i - bakkepladsen vil i bedste fald være marginal. Antag ikke, at IP65 dækker alle udendørs steder; udsatte stangbeslag og kystnære placeringer skal have IP68. Og brug ikke som standard LC-adaptere, bare fordi de er mindre, hvis resten af ​​webstedet er bygget op omkring SC/APC -, en konnektormismatch koster mere at rette, end tæthedsforstærkningen er værd.

Almindelige fejl ved valg af fiberterminalboks

De fleste FTB-problemer er ikke forårsaget af defekt hardware. De er forårsaget af specifikationsfejl, der er lavet, før boksen nogensinde er bestilt. Fire fejl dukker op gentagne gange.

Valg af adaptertype uden at kontrollere eksisterende patch-ledningsbeholdning.I projekter, hvor FTB'en er specificeret af et hold, og patch-kablerne er bestilt af et andet, går det oftere galt, end det burde. Et SC/APC-adapterpanel er ubrugeligt, hvis siden allerede har en skuffe fuld af SC/UPC-jumpere. De vinklede-polerede og flade-polerhylstre vil fysisk passe sammen, men luftgabet ved grænsefladen skaber en reflektionsspids, der forringer PON opstrøms ydeevne. Bekræft stikkets økosystem, før du låser adapterpanelet.

Valg af udendørs bokse efter markedsføringsmærke i stedet for faktisk IP-klassificering."Udendørs klassificeret" er ikke en IP-klasse. En boks mærket "udendørs" kan være IP54, hvilket betyder, at den modstår vandsprøjt, men ikke vedvarende regn eller vask under tryk. Hvis installationsstedet er udsat for vejrlig, skal du kontrollere det specifikke IP-nummer i forhold til de forhold, som boksen faktisk står over for -, ikke de forhold, som specifikationsarket antager.

Undervurderer ledig havnekapacitet.En boks med 12-kerner er lidt dyrere end en boks med 8-kerner. At udskifte en kasse med 8-kerner med en kasse med 12 kerner to år senere - inklusive truckrulle, omsplejsning og nedetid - koster mange gange mere end prisforskellen. Spec for vækst.

Ignorerer splitter-formfaktorkompatibilitet.Hvis implementeringsplanen kræver integration af enPLC optisk splitterinde i klemkassen skal splejsningsbakkens layout og kabinetsdybde rumme splittermodulet - typisk et mini-rør eller ABS-kassetteformfaktor. Ikke alle FTB er designet til dette. Kontroller de indvendige dimensioner og bakkekonfigurationen, før du antager, at en splitter passer.

Integrering af PLC-splittere inde i fiberterminalkasser

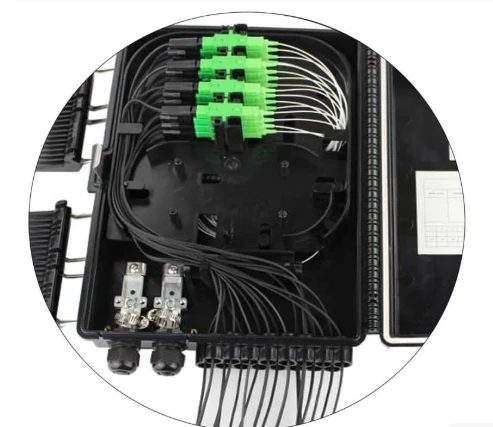

Flere FTTH-operatører kombinerer nu opdelingsfunktionen og termineringsfunktionen i samme kabinet. I stedet for at køre fiber fra et separat splitterskab til en nedstrøms klemkasse, sidder splitteren direkte på FTB-splejsningsbakken. Feederkabelfiberen forbindes til splitterindgangen; hver splitterudgang er fusionssplejset til en pigtail, der ender på adapterpanelet. Abonnenter forbinder via dropkabler, der er sat i disse frontpaneladaptere.-

Dette fungerer, fordi PLC-splittere er bølgelængde-uafhængige på tværs af 1260-1650 nm driftsbåndet. En enkelt integreret FTB kan håndtere GPON nedstrøms ved 1490 nm, opstrøms ved 1310 nm og RF-videooverlejring ved 1550 nm samtidigt. Der er ikke behov for yderligere filtreringshardware.

Færre kabinetter betyder færre splejsningspunkter, kortere fiberveje og enklere dokumentation - mindre installationsarbejde, mindre løbende vedligeholdelse. Begrænsningen er kabinetstørrelsen: et væg-beslagfiberoptisk klemkassemed en 1×8 splitter efterlader begrænset plads til ekstra fiberopbevaring, så installationen skal være ren. På projekter, hvor portantal, adapterformat og splitterintegration alle skal bekræftes sammen, betyder kasselayout mere end overskriftskapaciteten på dataarket. For detaljeret mekanik af, hvordan signaler ruter gennem disse indhegninger, kan du se denne tekniske gennemganghvordan en fiberoptisk klemkasse fungererdækker den interne signalvej.

Installations- og vedligeholdelsespraksis, der faktisk betyder noget

To installationstrin forårsager flest feltproblemer, og begge kan undgås.

Den første er forurenet splejsning. En snavset fiberende introducerer 0,3-0,5 dB overskydende indføringstab pr. splejsning - nok til at skubbe et marginalt PON-link under modtagerens følsomhedstærskel. Rengør hver fiberende med fnugfrie-servietter og IPA før kløvning. Undersøg med et fibermikroskop efter kløvning. Hvis der er synlig forurening, skal den rengøres og-spaltes igen. Den tid, der bruges på dette trin, er triviel sammenlignet med den tid, der bruges på at fejlfinde en splejsning med stort{10}}tab, efter at kassen er forseglet.

Den anden er kabelforskruningsmoment. Over-stramning knuser kabelkappen og belaster fibrene indeni. Under-stramning tillader fugt trænge ind over måneder. Følg producentens specificerede drejningsmomentværdier. Dette er ikke et trin, hvor "håndstram plus lidt" er en acceptabel erstatning for en momentnøgle.

Til løbende vedligeholdelse er fiberklemkasser passive og kræver minimal opmærksomhed - men ikke nul. En praktisk tidsplan: visuel inspektion og forbindelsesende-ansigtsrensning hver 12.-18. måned for indendørs installationer, hver 6. måned for udendørs eller barske-miljøer. Tjek kabelforskruningens tætninger for revner eller kompressionssæt. Hvis du vedligeholder OTDR-basislinjeregistreringer for hver boks, vil sammenligningsspor fange gradvis splejsningsforringelse længe før det forårsager et abonnentafbrydelse.
