Sådan vælger du en fiberoptisk pigtail: Specifikationer og købervejledning

Læg to leverandørdatablade side om side, og begge vil læseIL Mindre end eller lig med 0,3 dB, RL større end eller lig med 50 dB. Bestil fra begge, splej dem i den samme ODF, og de målte linkbudgetter kan variere. To fiberoptiske pigtail-specifikationer kan angive de samme grænser, mens de beskriver væsentligt forskellige produkter, fordi et tal skrevet uden dets målemetode ikke er en specifikation. Det er en markedsføringspåstand.

Det er det hul, hvor de fleste leveringstvister starter. Når først bakken er lukket, og OTDR-sporingen er foran en kunde, kan ingen med tilbagevirkende kraft afgøre, om de angivne 0,3 dB blev målt mod en referenceledning eller som en tilfældig sammenkoblet værdi, om adapterne i panelet er i samme ydeevneklasse som konnektorerne, eller hvilken udgave af slut-ansigtsinspektionsstandarden fra fabrikken.

Denne vejledning forklarer ikke, hvad en pigtail er, eller hvordan den adskiller sig fra en patch-snor. Den begrundelse er allerede dækket i vores notat vedrforskellen mellem en fiber-pigtail og en patch-snor. Det følgende er smallere: de ni linjer, der hører til en specifikation, hvad hver enkelt faktisk kontrollerer, og hvad der sker på stedet, når en af ​​dem er tom.

Alt nedenfor er kort til et af disse felter. Hvis din RFQ angiver alle ni, citerer to leverandører det samme produkt, og prissammenligningen bliver meningsfuld. Hvis der står fire, sammenligner du tilbud på forskellige produkter.

Feltnavne er den nemme halvdel. En brugbar RFQ har tre kolonner i stedet for én, der angiver køberkravet, leverandørens svar og acceptbeviset for hver af de ni fiberoptiske pigtail-specifikationer, fordi et felt, som en leverandør må lade være tomt, er et felt, der bliver besluttet på fabrikken i stedet for af dig. Hvilket acceptbevis der er værd at efterspørge for hver linje er, hvad resten af ​​denne artikel fastslår.

Speclinje 1 og 2: Single Mode vs Multimode Fiber Pigtail Valg og Connector Interface

"Enkelt-tilstand" er ikke en specifikation. En single-mode fiberoptisk pigtail bygget på standard G.652D opfører sig anderledes end en bygget på G.657A2, hvis reducerede makrobøjningsfølsomhed tolererer tættere oprulning. Hvor bakkegeometrien tillader slækken at sidde et godt stykke over fiberens specificerede minimum bøjningsradius, er G.652D det rigtige og billigere svar. I kompakte FTTH-klemkasser, vægmonterede-kabinetter og tætte kassetter, hvor spolen tvinges tæt på denne grænse, reducerer specificering af G.657A1 eller A2 risikoen for makrobøjning-tab, der producerer intermitterende, temperaturafhængig-adfærd, som er meget svær at spore, når først rammen er udfyldt.



To separate spørgsmål bliver kollapset til ét på multimode-siden. Geometrisk kompatibilitet er den første: 50/125 µm fibre (OM3, OM4, OM5) forbindes fysisk, mens sammenføjning af dem til 62,5/125 µm OM1 skaber en kernestørrelsesmismatch, som ikke kan korrigeres ved at forbedre splejsningsjustering alene. Modal båndbredde er den anden og uafhængige: En kanal bygget af blandede kvaliteter yder til den laveste effektive modale båndbredde i den, så et OM4-link, der stille og roligt indeholder en OM3 multimode fiberoptisk pigtail, skal verificeres mod den faktiske længde og linjehastighed i stedet for at være acceptabel.

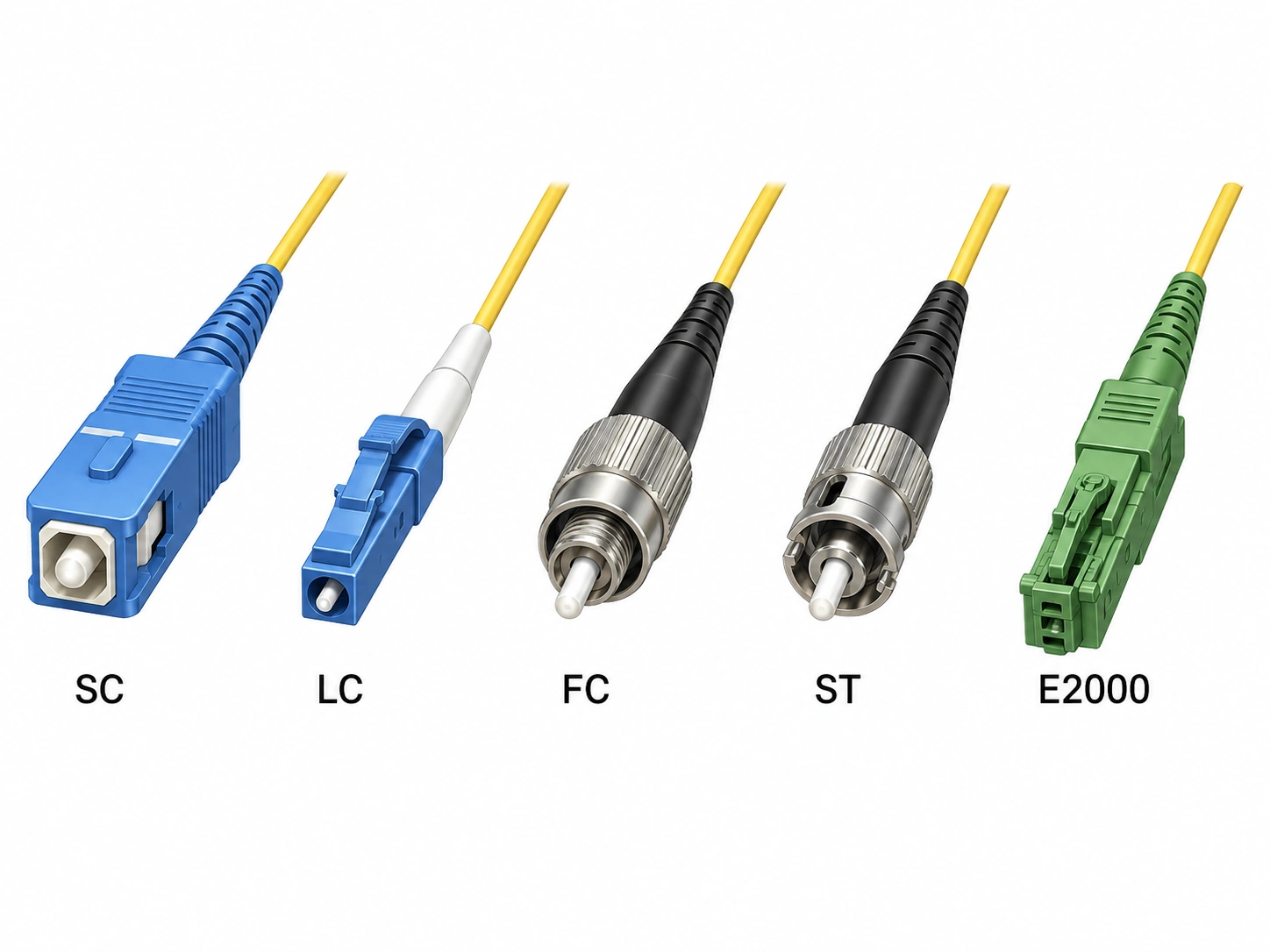

Valg af stik er mere mekanisk end optisk. LC dominerer paneler med høj-densitet, fordi den fordobler portantal pr. rackenhed, SC forbliver standard på tværs af GPON og meget af FTTH-adgangslaget, og FC fortsætter i test og måling og i ældre telekomrammer. Inden man misligholder det, vilgevind FC-grænseflade, og hvor den stadig tjener sin pladser værd at tjekke. E2000 vises, hvor en lukket grænseflade med høj-afkast-tab er påkrævet. Det, der betyder noget på spec-linjen, er at navngive den gældende IEC 61754-del sammen med konnektorfamilien, fordi det er det, der definerer den parringsgeometri, dit panel og dine adaptere er bygget til.

En UPC-endeflade er hvælvet og passer fladt mod sin modpart. En APC-endeflade er slebet ved 8 grader, som styrer reflekteret lys ud af kernen og ind i beklædningen. Den praktiske konsekvens er afkasttab. Vinklede grænseflader er specificeret i området større end eller lig med 60 dB, når de er parret, og fysiske-kontaktgrænseflader omkring området større end eller lig med 50-55 dB, og forskellen betyder mest, hvor reflekteret effekt aktivt forringer signalet, hvilket betyder PON- og FTTx-distribution, CATV-overlejringer, DWDM og analog RF-transport. For virksomheds-LAN, standard digitale datalinks og de fleste enkeltmode-datacenterkanaler er en UPC fiberoptisk pigtail, der opfylder et 50 dB returtabskrav, tilstrækkelig, forudsat at transceiverens egen refleksionstolerance kontrolleres i stedet for at antages.

Polsk type er ikke et-varefelt, det er et kanal-dækkende felt. Pigtailen, adapteren, patch-panelporten og udstyrsgrænsefladen skal alle stemme overens, og RFQ bør angive poleringen for hver fiberoptisk pigtail og hver adapter i kanalen i stedet for at antage, at installatøren vil bemærke det. Grænsefladegeometrien bag vinklen gennemarbejdes i vores opdeling afhvordan APC-stik adskiller sig fra UPC.

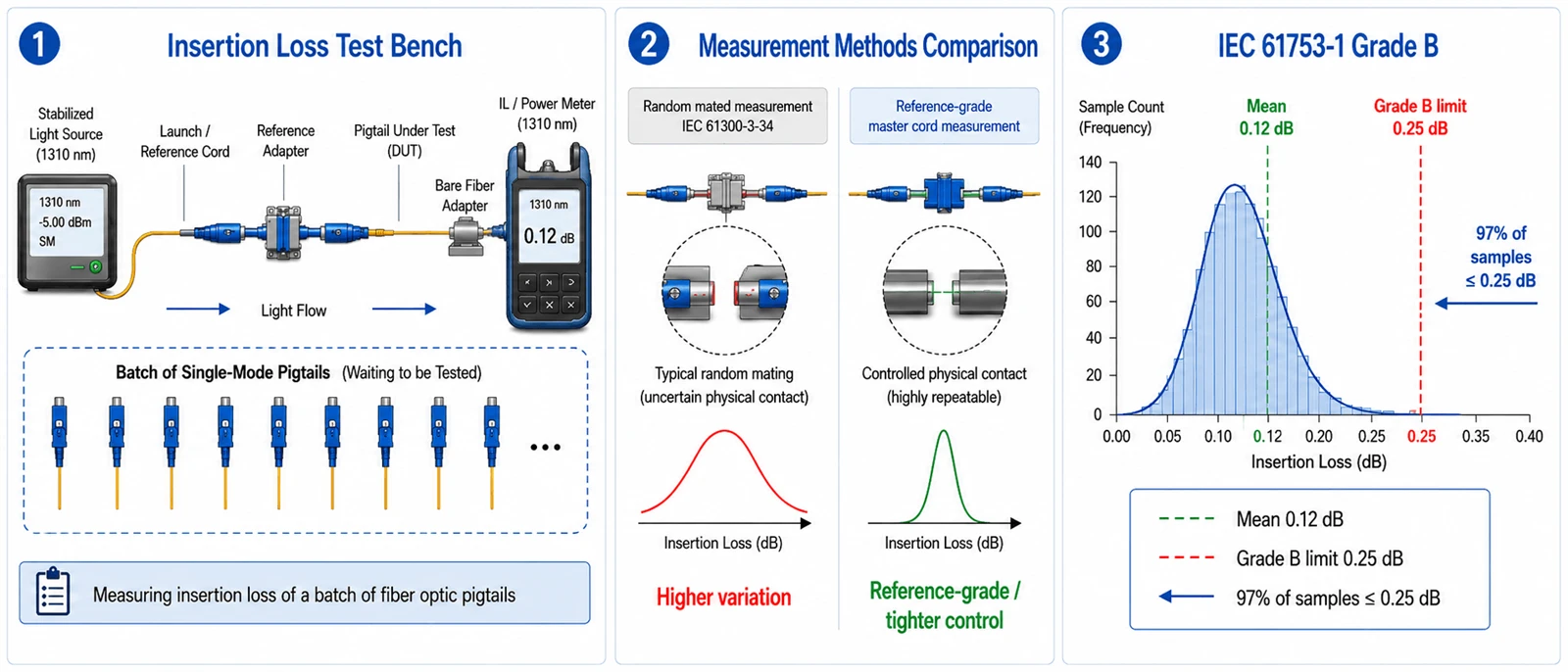

Indføringstab for et konnektorpar kan karakteriseres på to måder. Målt i forhold til en hovedledning af reference-kvalitet (en tunet, stramt styret stik, der opbevares til metrologi), giver et produktionsstik en flatterende figur. Målt som entilfældig makker, hvor en hvilken som helst konnektor fra partiet er forbundet med en hvilken som helst anden, udvides fordelingen, fordi de to ferrules kernepositioner ikke længere kompenseres af en ideel partner. Begge tal er ærlige, og de er ikke det samme tal, hvorfor den fiberoptiske pigtail-indsættelsesstandard, du citerer, betyder mere end det ciffer, du citerer.

IEC 61753-1 løser tvetydigheden ved at definere dæmpningsgraderne statistisk, på en tilfældig parret basis, med målemetoden fastsat som IEC 61300-3-34. Grad B er angivet som et gennemsnit på eller under 0,12 dB med maksimalt 0,25 dB for mindst 97 % af prøverne, Grade C ved maksimalt 0,50 dB med et gennemsnit på 0,25 dB og Grade D ved maksimalt 1,0 dB. En enkelt prøve, der passerer ved 0,3 dB mod en referenceledning, er en langt svagere erklæring end en batch, der opfylder grad B. Citér standarden med dens nuværende udgave og ændring på RFQ-linjen, på samme måde som du ville citere ethvert andet acceptdokument.

Én sondring forsvinder konstant, også i datablade fra leverandører, der burde vide bedre.Dæmpningsgrader og afkasttabsgrader er to parallelle skalaer, ikke én.Bogstavkaraktererne B, C og D beskriver indsættelsestab. Returtab er specificeret separat, med det vinklede-grænsefladeniveau defineret til større end eller lig med 60 dB. At skrive "Grade B" på en RFQ siger derfor slet ikke noget om reflektans, og en fiberoptisk pigtail kan opfylde Grade B, mens den bærer det afkasttab, som leverandøren har valgt at bygge. Angiv begge dele.

Karakter B kræver kontrolleret kerneorientering

At opnå Grade B kræver almindeligvis styring af, hvor fiberkernen sidder i forhold til ferrulaksen, hvilket i praksis betyder, at assembleren orienterer og fikserer ferrulen, så kerneexcentriciteten falder i en kendt retning. En leverandør uden det trin kan producere en god prøve. At producere et godefordelinger en anden funktion, hvorfor 2024-revisionerne af IEC 61755-3-serien formaliserede kerne-excentricitetsstatistikker for disse grænseflader.

Adapteren er en del af den målte forbindelse

Muffen er det, der holder de to hylstre koaksialt, så en løs -toleranceadapter kan forhindre, at den samlede forbindelse opfylder den tilsigtede dæmpningsfordeling, selv når selve den førsteklasses fiberoptiske pigtail er i grad. Bekræft som en sammenkoblet forbindelse snarere end som en komponent. Dette er let at gå glip af, netop fordi indgående inspektion normalt tester pigtail alene.

Under tabstallene sidder de geometriske parametre, der producerer dem: krumningsradius, apex offset (hvor langt kuplens højeste punkt sidder fra fiberaksen) og fiberhøjde, fiberens fremspring eller underskæring i forhold til ferrulen. Sammen bestemmer de, om de to kerner faktisk rører ved fjederbelastning. Disse er poleringsprocesoutput, ikke designvalg, hvorfor de er den hurtigste måde at skelne en kontrolleret produktionslinje fra en underleverandør.

Renlighed er den anden halvdel. Slut-ansigtsforurening identificeres gentagne gange på tværs af industrien som en førende årsag til fejl i installerede fibernetværk, og på en 9 µm single--mode kerne kan en partikel, der sidder i kerneområdet, forårsage alvorlig dæmpning eller refleksion snarere end en marginal. Det har også en tendens til at vise sig som forringet returtab, før det viser sig som forringet indsættelsestab, så en effekt-måleraflæsning kan sidde inden for specifikationerne, mens et sammenhængende eller forstærket system allerede brænder margen.

Optisk ydeevne styrer, og visuel inspektion står ikke alene

2022 tredje udgave af IEC 61300-3-35 angiver direkte, at visuel inspektion er et supplement til og ikke erstatter måling af dæmpning og returtab. Det går videre: et stik, der er blevet renset for løst snavs og stadig mislykkes visuel inspektion, afvises ikke automatisk, hvis det opfylder den specificerede optiske ydeevne (IEC). En RFQ-klausul med teksten "afvis ved visuel fejl" er derfor i modstrid med den nuværende standard. Skriv acceptreglen, som standarden skriver den, med inspektion plus optisk kvalifikation og optisk ydeevne styrende.

Angiv udgivelsesår, fordi kriterierne flyttede sig

Den tredje udgave fjernede inspektionskravene for zone C og D og omskrev dele af zone A og B kriterierne. "Overholder IEC 61300-3-35" uden en dato kan derfor ikke håndhæves, fordi leverandør og køber kan vurdere i forhold til forskellige regelsæt og begge taler sandt (Fluke netværk).

Automatiser klassificeringen, og behandl emballage som en del af specifikationerne

Menneskelig bestået/ikke-bestået bedømmelse varierer med teknikeren, det omgivende lys og skærmen, hvilket gør acceptbeslutninger ikke-reproducerbare, mens automatiseret billedanalyse producerer et resultat, der kan vedhæftes til en batch-record. Emballage betyder mere, end det ser ud: Ikke-hermetisk emballage er ikke en langsigtet-renhedsgaranti, så uåbnet bør ikke læses som ren. Støvhætter og emballeringsmetode hører til det fiberoptiske pigtail-specifikationsark, og markinspektion før parring forbliver obligatorisk, uanset hvor gode fabriksdataene ser ud.

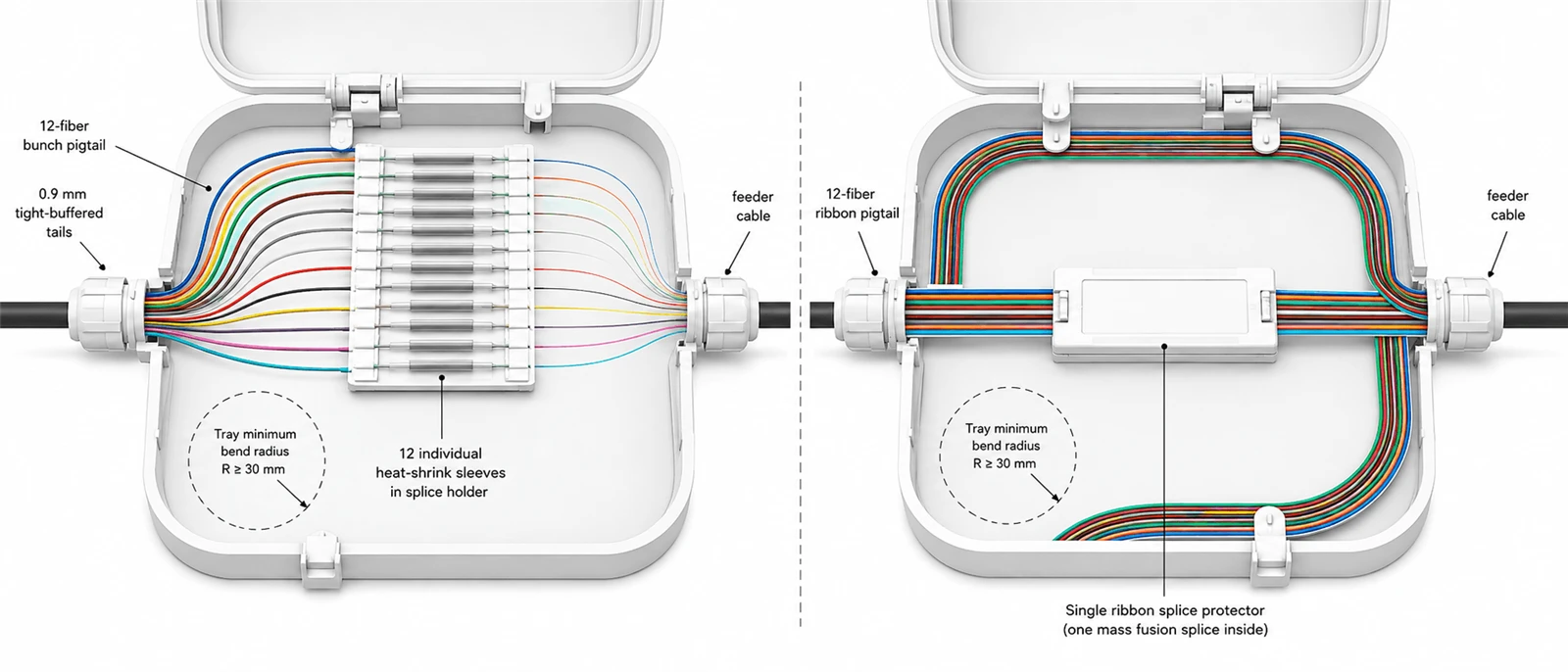

Struktur vælges af kabinettet. Den 0,9 mm tætte-bufret konstruktion er standard for splejsning-bakkearbejde, fordi den ruller og ruller i lukkede bakker, mens 2,0 mm og 3,0 mm kappede konstruktioner tilføjer klem- og trækbeskyttelse, hvor halen håndteres gentagne gange eller forlader kabinettet. Tyngre jakker er markant sværere at vikle inde i en bakke bygget omkring en lille minimumsradius, hvilket er den praktiske grænse for, hvor langt op i den skala du kan gå. Mellem de to splejsningsmetoder er der en reel beslutning: en 12-fiber bundt fiberoptisk pigtail splejser individuelt, hvilket passer til blandede eller fasede termineringer, mens bånd afsluttes ved massefusion, som er dramatisk hurtigere i skala, men kræver båndfiber på den indkommende side og et matchende splejsningsbeskytterregime. Bestilling af bånd til et anlæg afsluttet for individuel splejsning konverterer en arbejdsbesparelse til en arbejdsstraf.

En 12-fiber pigtail-farvekode kan følge TIA-598 eller IEC-konventionen afhængigt af projektspecifikationen. Navngiv standarden på spec-linjen i stedet for at skrive "standardfarver", og bekræft den i forhold til den sekvens, der allerede er installeret i rammen, fordi en ramme, der er udfyldt under to konventioner, gør enhver fremtidig fejlsporing langsommere. Denne verifikation hører til ODF-accept og fiberstyring snarere end ved første fejl.

Længde er det felt, der oftest udfyldes af vane, og det er aritmetisk frem for præference. Tag ruten fra splejsningspunktet til afslutningen, tilføj det slæk, som bakken kræver for at vikles med dens specificerede minimale bøjningsradius, tilføj et servicetillæg, og rund derefter op til næste standardtrin. En bearbejdet illustration: en 1,2 m rute, to spoler i en bakke, hvis angivne minimumsradius er 30 mm (ca. 0,19 m fiber pr. omdrejning, altså 0,38 m), plus 0,1 m ved afslutningen, giver 1,68 m, hvilket bliver en 2,0 m ordre. Bestil under det, og fiberen tvinges forbi sin bøjningsgrænse, hvilket giver en dæmpning, der først optræder, efter at bakken er lukket. Bestil et godt stykke over det, og det overskydende overfylder kassetten, hvilket forhindrer senere arbejde. Den samme aritmetik afgør, om selve kabinettet har kapaciteten, hvilket er det punkt, hvorpatchpanel og valg af kabinetstopper med at være en separat beslutning fra den fiberoptiske pigtail-specifikation.

Jakkevalg er drevet af brandkode før noget andet. PVC er et almindeligt udbudt materiale til generel-formål, en LSZH fiberoptisk pigtail er specificeret, hvor røgtoksicitet og opacitet i lukkede optagede rum er reguleret, og OFNR- og OFNP-betegnelser gælder, hvor stigerør- og plenumlister håndhæves. Disse er overholdelsesbeslutninger snarere end præstationsbeslutninger. Skriv den liste, som din lokale bygnings-, el- og brandkode kræver i stedet for et materialenavn, fordi kravet varierer efter jurisdiktion og projektspecifikation.

En standard indendørs fiberoptisk pigtail er ikke bygget til direkte udendørs eksponering, og det vil vi hellere sige før en ordre end efter. Den mangler den UV-stabile, vejrbestandige-kappe og den forstærkning, der er nødvendig for at overleve temperaturcykler, fugtindtrængning og mekanisk stress. "Udendørs" er heller ikke én betingelse, og pansrede og vandtætte er ikke udskiftelige svar. UV-eksponering driver jakkekemi, stillestående vand eller kondensering driver tætning og indtrængningsbeskyttelse, risiko for gnavere og mekaniske stød driver pansring, og temperaturområdet styrer både materialevalg og den kvalifikation, samlingen er blevet testet til. Angiv de forhold, forsamlingen vil se, og lad konstruktionen følge.

Mekaniske grænser hører hjemme på samme linje, som forsamlingens egne numre. Trækspændingstal, der er angivet for udvendigt-anlægsstammekabel, overføres ikke til en kort konnektoriseret samling, hvis begrænsende parametre er trækstyrken af ​​halekablet og konnektorfastholdelseskraften i den afsluttede ende. Kræv begge fra databladet for den specifikke konstruktion, du bestiller, og kræve dem for SKU'en i stedet for for produktfamilien.

Telcordia GR-326-CORE er den mest citerede og mest forkert anvendte legitimation i denne produktkategori. Den opstiller generiske krav til konnektorer, der bruges til at forbinde single-mode optiske fibre og til jumpersamlinger fremstillet af dem (Telcordia). Feltmonterbare stik er dækket separat under GR-1081, og stikrenseprodukter under GR-2923.

Det dokument, der oftest citeres ved siden af, er forkert citeret.GR-1435-CORE er "Generiske krav til multifiberoptiske konnektorer", hvilket betyder multifiber, ikke multimode.Den adresserer multi-fiberstik såsom MPO--stilsamlinger, og dens emne er stadig single-tilstand. En stor del af leverandørlitteraturen transskriberer det som multimode-modstykket til GR-326, og købere arver fejlen i deres egne tilbudsspørgsmål. Hvis en leverandør tilbyder GR-326 dokumentation for at understøtte en multimode fiberoptisk pigtail, er det korrekte svar ikke at bede om GR-1435. Det er at erkende, at intet Telcordia GR-dokument i denne familie dækker produktet, og at specificere accept på IEC-ydelsesgrader og batch-testdata i stedet.

Kvalifikationsbevis og leveringsbevis er ikke det samme dokument

En GR-326-kvalifikationsrapport beskriver et konnektordesign, der overlevede et testregime; der står intet om, at rullen kommer næste måned. ISO 9001 certificerer, at en fremstillingsproces er dokumenteret og kontrolleret, ikke at nogen batch opfylder en optisk specifikation, og CE og RoHS er markedsadgang og stofdeklarationer. Det, der beskriver din forsendelse, er en testregistrering knyttet til din batch, som angiver målemetoden, bølgelængden, prøvegrundlaget og batchidentifikationen. Bed om tredjepartskvalifikation, når du godkender et stikdesign til en netværksstandard. Bed om batch-optegnelser, når du accepterer levering af en fiberoptisk pigtail-ordre. Forvirrende de to er, hvordan købere ender med et imponerende certifikat og en ikke-verificerbar rulle.

De samme ni felter giver væsentligt forskellige optiske og mekaniske krav afhængigt af, hvor produktet lander. Begge kolonner nedenfor er en illustrativ startspecifikation afledt af de angivne antagelser, ikke et universelt krav.

Forudsætningerne, og hvordan de producerer karakteren.GPON-kolonnen antager et klasse B+ PON-budget på 28 dB, en 1:32-splitter, der forbruger omkring 17,5 dB, omkring 5 dB fiber- og splejsningstab og to sammenkoblede konnektorpar. Det efterlader adskillige dB uallokerede, så Grade C er tilstrækkeligt, og angivelse af Grade B buy-margin, som linket ikke behøver. Datacenterkolonnen antager et kanalbudget tæt på 2,6 dB med den tilsigtede hastighed og rækkevidde, ca. 1,0 dB fiber- og splejsningstab, 0,6 dB holdt som teknisk margin og fire parrede par, der deler de resterende 1,0 dB. Det tillader 0,25 dB pr. par som et gennemsnit, som klasse C ville forbruge helt uden frihøjde, mens klasse B's 0,12 dB gennemsnit giver plads til ældning og gen{15}}parring. Ændre splitforholdet, partallet eller den reserverede margin, og karakteranbefalingen ændres med det. Karakteren er et output af budgettet, ikke en egenskab ved ansøgningen.

På vores side er de ni felter knyttet til produktionstrin, der efterlader registreringer: indgående fiber- og ferrul-verifikation, kløvning og rensning, samling af forbindelsesstykker med temperatur-kontrolleret hærdning, separate poleringsprogrammer til UPC og APC, automatisk slut-ansigtsinspektion og optisk test for indføringstab, kontinuitetssekvens og tab af etiketter, slutsekvens før, polaritet, tab af farve, polaritet. Hvilken af ​​disse optegnelser, der er værd at kræve, afhænger af implementeringen og de praktiske forskelle mellem demFTTH, ODF og datacentermiljøerbeslutte, om du har brug for-varedata eller en batch-statistik.

Skriv de ni linjer. Angiv målemetoden og dæmpningsgraden adskilt fra returtabskravet på linje 4, angiv oplagsåret og den gældende acceptregel på linje 5, gør polishtype til en kanal-bred erklæring i stedet for en pr.-vare et, beregn længde fra kabinettet, og kræve træk- og fastholdelsestal i stedet for for familiens SKU. Alene det fjerner de fleste leveringstvister, som denne produktkategori genererer.

For resten, bede om dokumenter i stedet for forsikringer. Tilgængelig med en ordre: datablade, pr.-vare eller pr.-batch-testposter med den angivne målemetode, rapporter om tab og returtab, pakkelister og overensstemmelsescertifikater. Det kan duanmode om en prøve testet i forhold til din egen ni{0}}linjespecifikation med dens batch-testpost. Send de ni felter, og vi vil svare i samme format, inklusive de linjer, vi ville skubbe tilbage på. Fuldstændige specifikationsmuligheder og tilpasningsfelter er angivet påfiberoptisk pigtail produktside.
