Hvordan vælger man et optisk fiberpatchpanel eller ODF?

At vælge et patchpanel med optisk fiber - ofte kaldet en ODF eller optisk distributionsramme - er sjældent kun et spørgsmål om at matche et fiberantal med en linje i et tilbud. I et rigtigt telecomrum, FTTH-adgangsnetværk, virksomheds-LAN eller datacenter skal panelet også reparere det indgående kabel, beskytte splejsninger, holde adaptere, føre patch-kabler, bære klare etiketter og give plads til at vokse. Få disse detaljer forkert, og et billigt-panel, der ser ud, koster dig stille og roligt tid under installationen og igen ved hver fremtidig opgradering.

Denne vejledning er skrevet ud fra perspektivet om at udvælge og levere fiberoptiske passive komponenter til FTTH-, telekommunikations- og datacenterprojekter. Den gennemgår de beslutninger, der faktisk betyder noget på stedets - kapacitet, montering, adaptere, splejsning og kabelstyring - og slutter med udvalgsmatricer, en RFQ-tjekliste og en inspektionstjekliste, som du kan genbruge ved dit næste køb.

Hvad er et optisk fiberpatchpanel / ODF?

Et optisk fiberpatchpanel er en fiberstyringsenhed, der bruges til at afslutte, organisere, splejse, forbinde og beskytte optiske fibre. Du finder det i telekomrum, datacentre, FTTH-adgangsnetværk, virksomhedsnetværk og kommunikationsskabe.

I det daglige-til- projektsprog bruges "fiberoptisk patchpanel", "optisk fiberpatchpanel", "ODF" og "optisk distributionsramme" ofte i flæng. Det mekaniske design varierer, men opgaven er den samme: At gøre fiberforbindelser nemmere at administrere, teste, vedligeholde og udbygge. Hvis du ønsker en mere fyldig opdeling af, hvor begreberne divergerer, kan denne sammenligning af enODF versus et patchpaneli fiberoptiske systemer er et godt sted at starte.

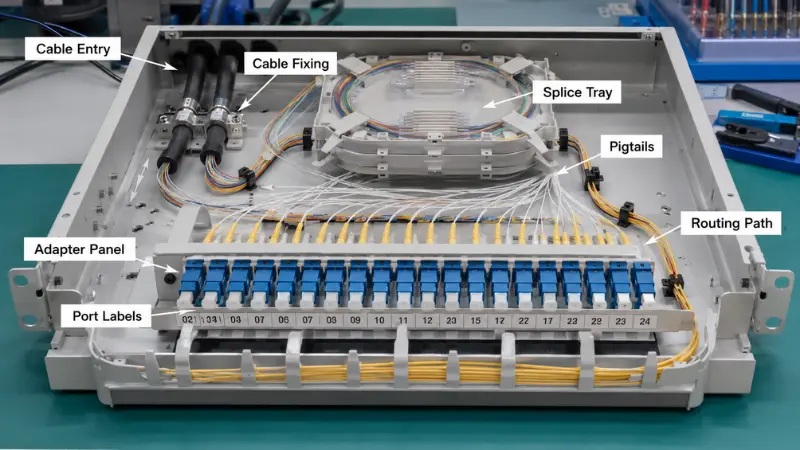

Et typisk fiberpatchpanel kombinerer flere elementer:

• -Adapterpaneler, der holder SC-, LC-, FC- eller MPO-koblingerne
• -Splejsningsbakker, der beskytter fusionssplejsninger og opbevarer overskydende fiber
• -Fiber-pigtails smeltet sammen med det indgående kabel
• -Kabelfikseringspunkter og indgange til trækaflastning
• -Interne routingstier, der bevarer bøjningsradius
• -Et patch-ledningshåndteringsområde på forsiden
• -Portetiketter eller identifikation

•

Hvorfor er det vigtigt at vælge det rigtige fiberpatchpanel?

Patchpanelet er normalt et lille udsnit af det samlede netværksbudget, men det har en overordnet effekt på installationskvaliteten og mange års vedligeholdelse bagefter. Et panel, der passer til stedet, lader installatører rute fibre rent, beskytte splejsningspunkter, kontrollere bøjningsspænding og hurtigt finde enhver port. En dårligt valgt skaber overfyldt routing, akavet vedligeholdelse, strandet kapacitet og et rodet patch-felt.

Før du forpligter dig til en model, bør den besvare tre stumpe spørgsmål: Kan den bære det fiberantal, du har brug for nu, kan en tekniker installere og vedligeholde den uden kamp, ​​og kan den vokse med netværket i stedet for at blive flået ud og erstattet? Hvis noget svar er nej, kompenserer en lavere mærkatpris sjældent for det.

Nøglefaktorer at overveje, når du vælger et optisk fiberpatchpanel

Fiberantal og havnekapacitet

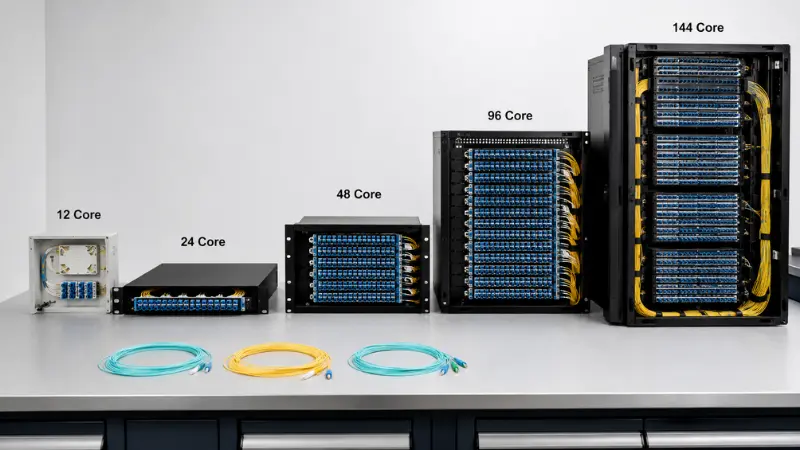

Fiberantal er det første tal, de fleste købere tjekker. Almindelige ODF-konfigurationer kører 12, 24, 48, 72, 96 og 144 kerner. Et lille FTTH-fordelingspunkt kan være fint med en 12- eller 24-kernet vægmonteringsboks; et telecomrum eller en virksomhedskerne lander ofte på 24- eller 48-core rackpaneler; og datacenter- eller backbonepunkter med høj tæthed skubber mod 96 eller 144 kerner.

Fejlen er at dimensionere panelet til nutidens fiberantal nøjagtigt. En brugbar tommelfingerregel ernuværende fibre + reservekapacitet + reolplads: Tag de fibre, du afslutter nu, tilføj frihøjde til de led, du med rimelighed kan forudse, og tjek derefter, hvad din stativhøjde faktisk tillader. Hvis et projekt tænder 24 fibre, men stedet sandsynligvis vil fordobles, koster et panel med 48 kerner normalt langt mindre end arbejdet med at skifte enheden senere.

Som udgangspunkt:

• Lille adgangspunkt - 12 til 24 kerner
• Standard telekomrum - 24 til 48 kerner
• Større distributionspunkt - 72 til 96 kerner
• Høj-tæthed backbone eller datacenter - 96 kerner og opefter

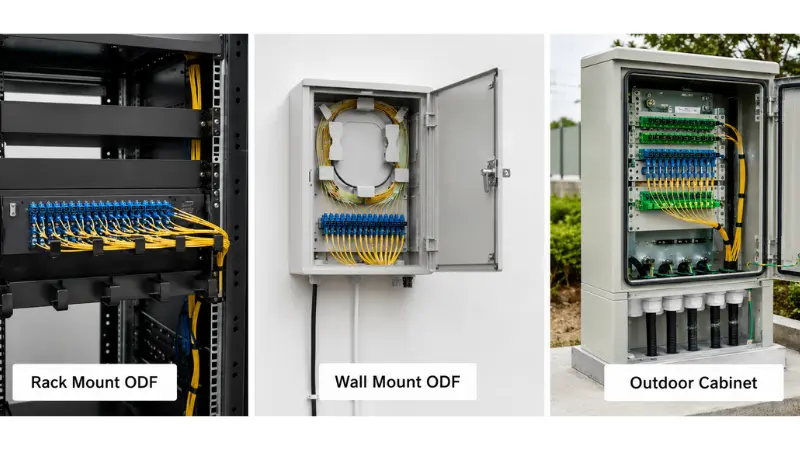

Rackmontering, vægmontering eller udendørs installation

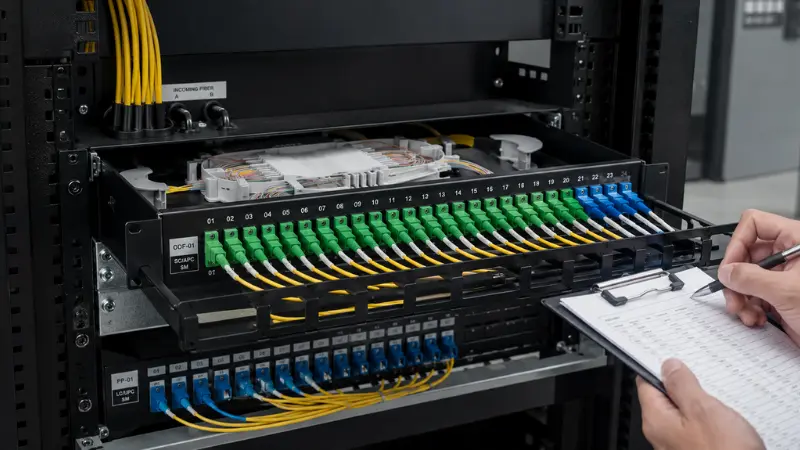

Installationsmiljøet, mere end noget andet, dikterer panelets form. Et 19-tommer rackmonteret fiberpatchpanel falder pænt ned i standardracks sammen med switche, OLT'er og transmissionsudstyr, og derfor dominerer det telekomrum og datacentre. En vægmonteret ODF passer til websteder uden rack overhovedet - FTTH-adgangspunkter, netværk til små bygninger, korridordistributionspunkter og afdelingskontorer. Et udendørs fiberfordelingsskab er til gadeskabe og semi-udendørs positioner, hvor tætning, mekanisk styrke og kabelgennemføring betyder langt mere end hvor kompakt eller ryddeligt kassen ser ud.

Fastgør placeringen, før du vælger: inde i et 19-tommers rack, på en væg, inde i et telekommunikationsskab, i et udendørs adgangspunkt eller i en række med høj-datacenter. Hvis panelet går udendørs, skal du behandle indtrængningsbeskyttelse som et hårdt krav snarere end et godt-at-have - på udkig efter en angivet IP-klassificering, UV-bestandigt hus og korrekte forseglede kirtler, og bekræft det mod vejendit indendørs og udendørs kabel er installeret.

1U, 2U eller højere: Valg af stativhøjde

For rackpaneler er højden sin egen beslutning og ikke kun en funktion af fiberantal. Et 1U fiberoptisk patchpanel sparer mest rackplads og er standard for datacenterrækker, men den samme 1U, der komfortabelt rummer 24 LC-dupleksporte, kan føles trang, når du først forsøger at tilføje splejsningsbakker og rute patch-ledninger på fronten. Hvis du går op til 2U, får du et arbejdsrum: dybere bakker, lettere oprulning af slap fiber og et forreste patchfelt, der ikke bekæmper dig under bevægelser, tilføjelser og ændringer.

En enkel måde at beslutte sig på: vælg 1U, når tæthed er prioriteret, og panelet for det meste er forud-afsluttet patching; vælg 2U eller højere, når det samme panel også skal rumme feltsplejsning, større pigtailbundter eller hyppig omkonfiguration. At tælle kun porte og ignorere den plads, disse porte har brug for bag og foran adapterne, er en af ​​de mest almindelige størrelsesfejl.

Fast type vs glidende type

Rackpaneler kommer i faste og glidende designs. Et fast rackmonteret panel er enklere, mere stift og normalt billigere - et fornuftigt valg, hvor fibrene sættes én gang og sjældent røres igen. Et glidende panel trækker fremad på skinner, så en tekniker kan nå splejsningsbakkerne, adaptere og interne føringer uden at pakke noget ud.

Afvejningen- er rigtige penge i forhold til realtid. På steder, hvor porte ofte omkonfigureres, giver en glidende bakke dig mulighed for at arbejde på forbindelserne uden at fjerne hele panelet fra stativet, hvilket på en travl ramme kan gøre en halv-times job til et par minutter. For et link med lav-berøring, der vil sidde uberørt i årevis, er det faste panel den bedste værdi. Vælg glidning, når vedligeholdelse, test eller opgraderinger er hyppige; vælge fast, når de ikke er.

Adaptertype: SC, LC, FC eller MPO

Adapteren skal matche de stik, der allerede er i dit netværk, så dette er en beslutning, du bekræfter i forhold til kablet, pigtails og udstyrsportene i stedet for at gætte.

SC-adaptere forbliver arbejdshesten for FTTH, FTTx og telekommunikationsadgang. I PON og FTTH er SC/APC det sædvanlige valg, fordi den vinklede 8--graders endeflade reflekterer spredt lys tilbage i beklædningen i stedet for kernen, hvilket holder afkasttabet lavt - præcis hvad passive optiske splittere har brug for. SC/UPC vises i andre standardforbindelser, hvor denne vinkel ikke er påkrævet. Poleringen er ikke udskiftelig: APC parrer sig kun med APC, og at tvinge en APC ferrule mod en UPC skader begge. Hvis det polske spørgsmål er nyt for dig, er denne forklaring påforskellene mellem PC, UPC og APCsætter det klart frem. Selve returtab og indsættelsestab er klassificeret underIEC fiberoptiske sammenkoblingsstandarder, som er den reference, din leverandørs datablad skal spores tilbage til.

LC-adaptere dominerer datacentre og udstyr med høj-densitet, fordi LC-stikket er omtrent halvdelen af ​​SC's fodaftryk. Den størrelsesforskel er hele pointen: Et LC-duplekspanel passer til langt flere porte i den samme 1U, end et SC-panel kan, hvilket betyder noget, når hver rackenhed konkurreres. De fleste switch- og transceiverporte - SFP, SFP+, QSFP breakouts - ender i LC, så panelet følger normalt udstyret.

FC-adaptere med deres gevindkobling vises stadig i nogle telekommunikations-, test- og målepositioner eller ældre positioner, hvor en skrue-på forbindelsen modstår vibrationer. MPO/MTP-adapterpaneler er igen en anden kategori: de bærer 8, 12 eller 24 fibre i en enkelt bøsning og eksisterer for at gøre høj-densitet og forud-afsluttet kabling praktisk, tilførselsstamme-og-kassettesystemer i datacentret. Hvis du vejer tæthed muligheder for en tæt bygning, denne praktiske guide påsammenligne LC med MTP/MPOer værd at læse først.

Inden du bestiller, skal du afgøre et par ting: stiktype (SC, LC, FC, ST, MPO/MTP); polsk (UPC eller APC); simplex, duplex eller quad adapter;enkelt-tilstand eller multitilstand(disse kan ikke blandes på et link); og om panelet sendes lastet med adaptere og pigtails eller blottet. En hurtig beslutningsgenvej:

• VælgeSC/APCtil PON, FTTH og mest adgangsdistribution.
• VælgeLC, sædvanligvis dupleks, når porttæthed eller switch-sideterminering driver designet.
• VælgeFCkun hvor der er angivet en trådet, vibrationsbestandig-grænseflade.
• VælgeMPO/MTPtil backbone trunks og præ-terminerede kabler med høj-densitet.

Loaded vs Unloaded Patch Panel

Et spørgsmål, der fanger købere ude af vagt, er, om panelet kommerindlæstellerlosset. Et fyldt fiberpatchpanel leveres med adaptere monteret og ofte pigtails forud-installeret, så feltteamet kun skal splejse og lappe. Et ubelastet fiberpatchpanel er et tomt chassis: Du tilføjer selv adapterpladerne og pigtails, hvilket giver fleksibilitet til at blande forbindelsestyper eller ændre konfiguration, men tilføjer monteringstid på stedet.

Vælg et belastet panel, når konnektortypen er fast, volumen kan gentages, og du ønsker at minimere arbejde i marken. Vælg unloaded, når projektet stadig har åbne variabler - forskellige poleringstyper på tværs af websteder, en overgang mellem connectorstandarder eller et ønske om at have ét chassis på lager og udfylde det efter behov. Hvis du stadig beslutter, hvordan disse fibre bliver afsluttet i første omgang, denne sammenligning afhurtige stik mod fusionssplejsninger en nyttig ledsager. Uanset hvad, gør leverandøren udtrykkeligt indlæst eller losset på tilbuddet, fordi "patch panel" alene ikke fortæller dig, hvad der er i kassen.

Splejsningskrav og splejsningsbakkedesign

Nogle paneler patcher kun forud-terminerede kabler; andre skal splejse indgående fiber. Hvis det optiske kabel skal smeltes til pigtails på stedet, har panelet brug for nok splejsningsbakker, splejsningshylstre og opbevaring til at spole fiberen op uden snævre bøjninger. Et løst rør udendørskabel bringer for eksempel lange bufferrør ind, der skal sidde et sted, så en bakke, der er fin til et ryddeligt indendørskabel, kan blive overvældet i marken.

Bakkekapacitet er den detalje, folk springer over. En enkelt bakke rummer typisk et fast antal splejsninger og beskyttelseshylstre; overskrider det, og teknikere begynder at stable fibre, hvilket gør senere vedligeholdelse elendig og risikerer netop de splejsninger, du forsøger at beskytte. Bekræft hvor mange fibre der skal splejses, at der er bakker nok til dem med lidt ekstra, ompigtailsmedfølger eller bestilles separat, og at bakken stadig kan nås efter at panelet er fyldt. Hvis du vil have baggrunden på selve sammenføjningen, forklarer denne oversigtformålet med fusionssplejsning.

For forud-terminerede kabler kan splejsningsbakker være unødvendige, og fokus flyttes til adapterplader, kabelfiksering og ledningsføring på forsiden-i stedet.

Kabelindføring, føring og bøjningsradius

Nok porte er ikke det samme som god fiberstyring. Panelet skal også lade kabler og patch-kabler komme ind, føre og forlade uden kamp. Tjek først indgangsretningen mod stedet - nogle paneler tager kablet fra bagsiden, andre fra siden eller toppen, og udendørsskabe skal have forseglede forskruninger. Stativpaneler skal give dig et fikseringspunkt og trækaflastning, så vægten af ​​det indgående kabel aldrig trækker i splejsningerne.

Indvendigt har fibrene brug for en fri vej, og patch-ledninger bør ikke blokere adgangen til adaptere eller bakker. Ruten skal også respektere bøjningsradius: bøjning af fiber strammere end dens nominelle minimum øger indføringstabet og kan med tiden knække glasset. I stedet for at stole på et tal, du læser et eller andet sted, skal du følge kabel- og stikproducentens angivne mindste bøjningsradius - bøjning-ufølsomme fibre defineret iITU-T G.657anbefaling tolererer strammere routing, men spec-arket, ikke gætværk, er autoriteten. Et panel, der håndterer dette godt, giver dig fikseringspunkter, glat intern føring, slap opbevaring, en ren adskillelse mellem indgående kabel ogpatch ledninger, og plads til rent faktisk at få fingrene i vedligeholdelse.

Mærkning og fremtidig udvidelse

Mærkning bliver ignoreret ved indkøb og bliver derefter kritisk første gang nogen skal spore et kredsløb under pres. Tydelig portidentifikation er det, der lader en tekniker teste et link, isolere en fejl og undgå at trække i den forkerte patch-ledning -, og på en stor ramme tilføjer dårlig mærkning stille og roligt tid til hvert vedligeholdelsesopkald og skaber en reel risiko for at afbryde en live-tjeneste.

Udvidelse er den anden halvdel. Hvis hver port bruges på dag ét, betyder den næste anmodning om service endnu et panel, mere rackplads og mere kabling. At forlade reserveadapterpositioner eller vælge et panel med modulære adapterplader, gør det langt nemmere at tilføje kapacitet eller ændre konnektortyper under en opgradering i stedet for at starte forfra.

Optisk fiber patch paneltyper sammenlignet

Hurtig valgvejledning: Hvilken ODF skal du vælge?

Faktorerne ovenfor interagerer, så her er en komprimeret visning, der kortlægger almindelige projektscenarier til en fornuftig standard. Behandl det som et udgangspunkt, og juster til din egen rackplads og udstyrsgrænseflader.

Praktiske udvælgelseseksempler

Eksempel 1: Lille FTTH-distributionspunkt

Forestil dig et distributionspunkt ved kantsten eller kælder, der fodrer en klynge af abonnenter fra en PON. Drop- og distributionskabler kommer ind, fibre splejses til pigtails, og abonnentlinjer lapper ud. Her er en vægmonteret ODF på 12 eller 24 kerner normalt nok, udstyret med SC/APC-adaptere for at holde returtabet lavt for splittertilførslen. Begrænsningerne, der bider, er fysiske: begrænset vægplads, et faldkabel, der har brug for ordentlig trækaflastning, og mærkning, der er tydelig nok til, at den næste tekniker kan finde den rigtige abonnent uden at spore hver fiber. Bekræft, at kassen har en splejsningsbakke, der er dimensioneret til antallet, og atPLC splitterfodring af den er indregnet i fiberbudgettet. For den bredere reservedelsliste på en PON build, denneFTTH passive komponenter indkøbsvejledninger en nyttig reference.

Eksempel 2: Datacenter 1U Rack Installation

I en datacenterrække er rackpladsen knap, og porttæthed regler. Panelet er næsten altid 19-tommer, 1U hvor det er muligt, befolket medLC duplex adaptereeller MPO/MTP til trunk-og-kassettekabler. De fleste links er forud-terminerede, så splejsning er sjælden, og vægten flyttes til et rent frontpatchfelt, nøjagtig mærkning og et modulært layout, der lader dig tilføje kassetter senere. Et glidende 1U-panel tjener sin plads her: Når en tekniker skal gen-lappe en live-række, trækker panelet fremad, arbejder blindt bag adapterne. Må ikke måle efter portantal alene - kontroller, at der er plads nok til at klæde patch-kablerne foran et fuldt fyldt panel.

Eksempel 3: Telekomrum med splejsningskrav

Når udendørs optisk kabel lander i et telerum og skal splejses til pigtails, er en stativmonteret ODF med ordentlige splejsningsbakker det rigtige værktøj. Kablet har brug for fiksering og trækaflastning ved indgang, jording for ethvert metallisk styrkeelement, hvis kablets design kræver det, splejsningsbeskyttelse og nok opbevaring til at spole slap uden snævre bøjninger. Kapaciteten her er typisk 24, 48 kerner eller mere, med SC- eller LC-adaptere valgt til at matche transmissionen eller OLT-grænsefladen, og bag- eller sideindgang, der passer til rack-layoutet. Hvis antallet eller vedligeholdelseshyppigheden er høj, betaler et trin fra 1U til 2U sig selv i arbejdsrummet. Et indlæst panel - adaptere og pigtails forud-monteret i en24-kernet boks med splejsebakkestyle build - forkorter feltarbejdet; et ubelastet chassis bytter det for fleksibilitet.

Almindelige fejl at undgå

Vælg kun efter fiberantal

Et 48-kernet panel er ikke automatisk bedre end et 24-core panel. Hvis den interne routing er trang, eller bakkerne er svære at nå, giver det større antal dig bare en sværere installation. Vej kapacitet sammen med stativhøjde, adaptertype, bakkeplads og ruteføring.

Ignorerer vedligeholdelsesadgang

Nogle paneler ser kompakte ud og viser sig at være elendige at servicere, når de først er blevet monteret. Hvis den forreste frigang er snæver, gør et fast panel enhver fremtidig forandring sværere; hvor links omkonfigureres ofte, sparer glidetypen normalt mere, end det koster.

Blanding af stiktyper uden en plan

SC, LC, FC og MPO er ikke udskiftelige, og det er APC og UPC polere heller ikke. Bekræft stikket og poleringen, der bruges af kablet, pigtailen, transceiveren, OLT, switchen eller transmissionsudstyret, før du bestiller, ellers vil du eje et panel, der ikke kan parres med netværket.

Glemte fremtidig ekspansion

Et fuldt optaget panel på dag ét er et problem, der er udskudt, ikke undgået. Reserver reserveporte eller vælg et modulært design, når netværket sandsynligvis vil vokse.

Med udsigt over kabelindføringsretningen

Hvis posten ikke matcher webstedet - bag, side, top eller bund - bliver installationen rodet, og trækaflastningen ender sjældent, hvor du har brug for den. Bekræft retningen mod stativet eller væglayoutet foran.

Hvad skal du fortælle din leverandør, før du anmoder om et tilbud

Et præcist tilbud afhænger af nogle få detaljer. Send disse og en leverandør kan anbefale det rigtige panel i stedet for at vælge den billigste standardmodel:

• Applikation - FTTH, datacenter, telekomrum, enterprise LAN eller udendørs kabinet
• Installationstype - rackmontering, vægmontering eller udendørs
• Rackstørrelse - 19-tommer og 1U, 2U eller tilpasset højde
• Fiberantal - 12, 24, 48, 72, 96, 144 eller andet
• Adaptertype - SC, LC, FC, ST, MPO/MTP
• polsk - UPC eller APC
• Fibertype - enkelt-tilstand eller multitilstand
• Splejsning - med eller uden splejsningsbakker
• Belastet eller tømt panel
• Kabelindføringsretning
• Krav til pigtail og patch cord
• Mærknings- og emballeringsbehov
• Forventet fremtidig udvidelse

Inspektionstjekliste: Bekræftelse af panelet ved ankomst

Når panelerne ankommer, sparer en hurtig indgående check sorg på stedet. Ud over det åbenlyse antal, bekræft de detaljer, som leverandører lejlighedsvis trimmer for at nå en pris:

• Adapterantal og -type stemmer overens med ordren, og poleringen (APC eller UPC) er korrekt
• Hvis de er belastet, er pigtails den rigtige forbindelse, længde og fibertype og sidder rent
• Splejsebakker findes i det aftalte antal, med ærmer og slap kapacitet
• Husmateriale og finish matcher specifikationerne - for udendørsenheder, tjek forseglingen og IP-klassificeringen
• Kabelforskruninger, monteringssæt, etiketter og tilbehørspakken er alle i kassen
• Testdata for tab af indsættelse og tab af returnering leveres, hvor det blev lovet

Hvis bygningen inkluderer termineringsudstyr i samme rack, er denne gennemgang påinstallation af et patchpanel og en switchdækker sekvensen på-webstedet.

Ofte stillede spørgsmål

Konklusion

Det rigtige fiberoptiske patchpanel matcher langt mere end et fiberantal. Det passer til installationsmiljøet, stikket og poleringen dit netværk allerede bruger, splejsningsmetoden, kabelindgangen, routing-pladsen, måden den vil blive vedligeholdt og det rum, det efterlader for at vokse. Et lille FTTH-sted er godt tjent med en kompakt vægmonteret ODF; et datacenter hælder mod et LC- eller MPO-rackpanel med høj-densitet; et telerum, der tager udendørs kabel, vil normalt have et rack ODF med ordentlige bakker og kabelhåndtering.

Definer miljøet og nøgleparametrene, før du bestiller, del dem med din leverandør, og kontroller panelet med dem ved ankomsten. Den disciplin er, hvad der producerer et panel, der er lettere at installere, lettere at vedligeholde og pålideligt i hele netværkets levetid.
