Indendørs og udendørs installation af fiberoptisk kabel

Evolux Fiber Team · feb 2026 · 10 min. læst

Fiberoptisk installation er et kritisk trin i opbygningen af-højtydende netværk. Valg af det rigtige kabel sikrer effektiv dataoverførsel, lang levetid og holdbarhed på tværs af forskellige miljøer. Denne vejledning dækker indendørs fiberoptisk kabel og udendørs fiberoptisk kabelinstallation med praktiske tips til hvert scenarie.

Ny til fiberoptik? Du vil måske tjekke voresgrundlæggende fiberoptiske stikførst.

Typer af fiberoptisk kabel efter applikation

Fiberoptiske kabler er kategoriseret baseret på deres installationsmiljø: indendørs og udendørs. Hver type er designet med specifikke funktioner til at håndtere forskellige forhold.

Indendørs fiberoptiske kabler

Indendørs fiberoptiske kabler er almindeligt anvendt i bygninger, kontorer og datacentre. Disse kabler er fleksible, lette og designet med ildsikkert-materialer, der opfylder sikkerhedskravene. De oplever mindre miljøbelastning end udendørs kabler, men skal overholde strenge brandsikkerhedsstandarder.

Brandvurdering betyder mere, end de fleste er klar over. I en bygningsbrand kan den forkerte kabelkappe frigive giftige dampe eller sprede flammer gennem luftbehandlingsrum. I henhold til NEC (National Electrical Code) Artikel 770, her er hvad du behøver at vide om vurderinger:

At bruge den forkerte vurdering er ikke kun en overtrædelse af koden. Vi har set installatører køre OFNR-kabel gennem plenumrum for at spare nogle få øre pr. fod. Bygningsinspektør fanger det, alt bliver revet ud og lavet om med ordentligt kabel. "Besparelsen" kostede omkring 10x mere i sidste ende.

Udendørs fiberoptiske kabler

Udendørskabler står over for et helt andet sæt udfordringer-temperatursvingninger fra -40 grader til +70 grader, fugtindtrængning, UV-nedbrydning, fysisk stress og nogle gange gnavere, der tygger gennem jakken. Disse kabler er bygget hårdere med pansrede jakker og vandblokerende materialer.

Underjordiske fiberkabler

Disse kabler trækkes gennem rør begravet 1 til 2 meter dybt. Ledningen giver fysisk beskyttelse, men der trænger stadig fugt ind over tid,-det er derfor, underjordiske kabler har brug for vand-blokerende gel eller tør-blokeringstape indeni. Smøremiddel-kompatible jakker hjælper med at reducere friktionen under lange træk gennem ledningssystemet.

Direkte nedgravede kabler

I modsætning til underjordiske kabler går direkte nedgravede kabler i jorden uden ledninger. De har brug for forstærket panser-korrugeret stål eller aluminiumstape-for at håndtere jordtryk og skader fra gnavere. Evolux tilbyderpansrede kablermed forbedret beskyttelse specielt designet til direkte nedgravning.

Antenne kabler

Antennekabler hænger mellem pæle eller fastgøres til bygninger. De er beskyttet mod underjordiske farer, men står over for vindbelastning, isophobning og konstant UV-eksponering i stedet. Selvbærende-design med indbygget-bårentråd i stål er standard-messengeren bærer kabelvægten, mens de optiske fibre forbliver beskyttet indeni.

Undersøiske kabler

Til undervandsudbredelse i floder, søer eller kystområder har kabler brug for overlegen vandmodstand. De fleste bruger flere barrierer: gel-fyldte rør, vand-kvældelige tape og hermetisk forseglet konstruktion. Tung rustning beskytter mod ankerangreb.

Før-installationsplanlægning

Her er noget, de fleste guider ikke understreger nok: planlægning forhindrer omkring 95 % af installationsproblemerne. Ikke tekniske problemer-planlægningsproblemer. Nogen glemte at tjekke, om den eksisterende ledning allerede var fuld. Nogen var ikke klar over, at der var behov for en tilladelse til vejkrydsningen. Nogen bestilte kabel 20 meter kort.

Før du bestiller noget, skal du gå hele ruten og dokumentere:

Samlet distance- mål det, estimer det ikke. Tilføj 10-15 % for slæk og rutevariationer.

Forhindringer- vægge, lofter, eksisterende forsyninger, vejkrydsninger

Miljøforhold- vil den blive udsat for ekstreme temperaturer? Fugtighed? Kemikalier?

Eksisterende infrastruktur- kan du bruge eksisterende ledninger, kabelbakker eller stier?

Tilladelser påkrævet- gravetilladelser, byggetilladelser,-aftaler om-kørsel

Ved udendørs arbejde, ring811(i USA) for at lokalisere eksisterende underjordiske forsyninger før gravning. Dette er lovpligtigt, og at ramme en gasledning eller et strømkabel skaber alvorlige problemer.

Bedste praksis for fiberoptisk installation

Fiberkabler giver store fordele-høj båndbredde, lavt tab, immunitet over for elektromagnetisk interferens. Men disse fordele viser sig kun, når installationen er udført rigtigt. Her er målrettede råd til forskellige installationsscenarier.

Indendørs fiberoptisk installation

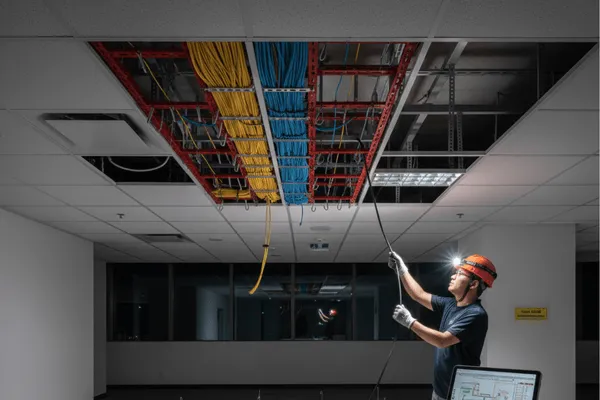

Loft- og hævede gulvinstallationer

Droplofter og hævede gulve er nok de nemmeste steder at køre fiber. Loftspanelerne kan normalt skubbes op og flyttes til side, hvilket giver dig adgang til at føre kabler ovenover. Hævede gulvfliser løftes ud på samme måde.

Kabler i disse rum skal være godt-understøttet og organiseret. Brug bakker, J-kroge eller velcrostropper-med en afstand på ca. 4 til 5 fod fra hinanden på lige løb, med ekstra støtte ved retningsændringer.

Én ting glemmer folk: fastgør støtter til bygningskonstruktionen, ikke loftsgitteret. Gitteret er kun designet til at holde flisevægten. Vi har set loftsektioner falde, når for mange kabler blev fastgjort til nettet over tid. Det sker ikke med det samme-tager måneder eller år med akkumuleret vægt-men når det går, fjerner det alt nedenunder.

Et par andre ting at være opmærksom på i loftsinstallationer:

Læg ikke kabler direkte på loftplader. De vil synke og til sidst falde.

Snurr ikke lynlåsene for stramme. Skaber stresspunkter, der giver problemer senere. Velcrostropper fungerer bedre.

Hold fiber adskilt fra strømkabler med mindst 12 tommer. Fiber er immun over for interferens, men strømkabler genererer varme.

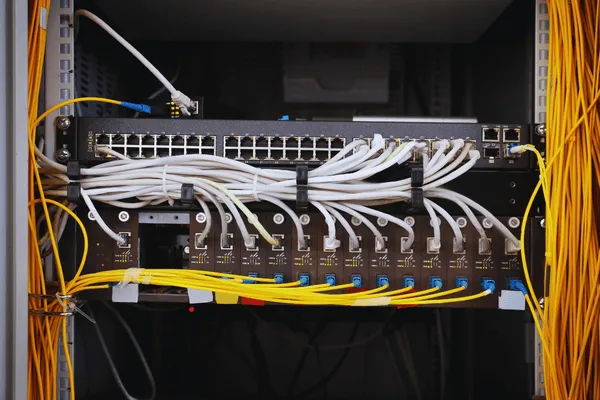

I-skabsinstallationer

Kabler inde i rackskabe skal organiseres. Rodede stativer forårsager reelle problemer-sværere at fejlfinde, lettere ved et uheld at frakoble noget, mareridt at foretage ændringer senere.

Brugefiber patch panelerfor rene termineringspunkter. Før kabler gennem lodrette og vandrette kabelmanagere i stedet for at lade dem drapere hen over udstyret. Hold fiber- og strømkabler på modsatte sider af stativet.

Efterlad altid servicesløjfer-ekstra kabel oprullet til fremtidig brug. Uden slæk, kan selv flytte udstyr et par inches kræve at trække nye kabler.

Riser installationer

Lodrette kabelføringer mellem etager er vanskelige på grund af kabelvægten. Selve kablet kan strække sig over tid, hvis det ikke understøttes korrekt.

Brug OFNR-klassificeret kabel minimum til stigrør-OFNP, hvis stigrøret forbindes til plenumrum. Støt kabler med jævne mellemrum ved hjælp af fiber-klassificerede klemmer. Almindelige metalklemmer kan knuse fiberen, hvis de spændes for meget.

Her er et tip, der sparer mange kræfter: Start fra øverste etage og træk ned, ikke op. Træk kabel opad bekæmper tyngdekraften hele vejen, og belastningen øges for hver meter, du trækker. At trække ned lader tyngdekraften hjælpe i stedet for at bekæmpe dig.

Måske varierer håndteringsprocedurerne fra forskellige kabelproducenter en smule. Så tjek kabeldatabladet for maksimal lodret stigning uden støtte, og følg deres instruktioner først.

Udendørs fiberoptisk installation

Installation af rørledninger

Rør giver god langtidsbeskyttelse til udendørskabler, men når den først er installeret, er det vanskeligt og dyrt at foretage ændringer. Planlæg ruten omhyggeligt på forhånd.

Når du trækker kablet gennem ledningen, skal du holde alle overgangspunkter glatte. Lad ikke kabler hvile på skarpe kanter ved forbindelsesdåser og håndhuller. Trækbokse opdeler lange serier i håndterbare segmenter og giver dig adgang til fremtidigt arbejde.

Sæt altid et træk i ledningen under installationen. Du får brug for det senere. Brug fiber-kompatibelt smøremiddel til lange træk-vand-baseret gel fungerer godt, men bekræft, at det er kompatibelt med dit kabelkappemateriale.

Note:Den indvendige radius af ledningsbøjninger skal være mindst 10 gange kablets ydre diameter. For et typisk 8 mm udendørs kabel er det minimum 80 mm bøjningsradius. Rørledninger bør begrænses til 100 fod mellem trækpunkterne, med højst to 90-graders bøjninger pr. segment. Overskridelse af disse grænser øger trækspændingen dramatisk.

Figur-8-teknikken

For virkelig lange træk-adskillige hundrede fod eller mere-forsøg ikke at gøre det hele på én gang. Træk til et mellemliggende punkt, læg det overskydende kabel ud i et figur-8-mønster (ikke cirkulært, hvilket introducerer twist), og fortsæt derefter trækket. Dette fordeler spændingen og forhindrer overskridelse af kablets maksimale trækevne.

Direkte nedgravet installation

Direkte nedgravning sætter kabel lige i jorden uden ledning. Du har absolut brug for et pansret kabel, der er klassificeret til direkte nedgravning-almindeligt udendørs kabel overlever ikke mere end et år eller to.

Inden du graver, ring811at lokalisere eksisterende forsyninger. Lovpligtet de fleste steder. At ramme en gasledning eller fiberstamme er i bedste fald dyrt, i værste fald farligt. Få udgravningstilladelser-de fleste jurisdiktioner kræver dem.

Nedgravningsdybden afhænger af placeringen:

Begrav altid under frostgrænsen for din region. Fryse--optøningscyklusser kan flytte jord og beskadige kabler, der er begravet for lavt.

Når du har placeret kablet, skal du først fylde op med sand eller fin jord-ingen sten direkte på kablet. Installer advarselstape omkring 12 tommer over. Dokumenter den nøjagtige rute med GPS-koordinater eller detaljerede målinger. Nogen vil takke dig år fra nu, når de skal finde det.

Antenne installation

Antenneinstallation ophænger kabler mellem poler. Undgår omkostninger til nedgravning, men udsætter kabler for vejr-vind, is, sol, temperatursvingninger.

Selv-bærende kabler med integreret messenger-ledning er standard. Messengeren bærer vægten og vindbelastningen, mens optiske fibre forbliver beskyttet indeni. Til installationer i nærheden af ​​elledninger bruger All-Dilectric Self-Supporting (ADSS) kabler aramidgarn i stedet for stål for at undgå elektriske farer.

Sag mellem polerne betyder mere, end folk er klar over. For stramt skaber stressproblemer i koldt vejr, når kablet trækker sig sammen. For løs forårsager overdreven bevægelse i vinden, hvilket skaber træthed ved fastgørelsespunkter. For spænder over 100 meter eller i hårdt vejr, vil du sandsynligvis have en ingeniør til at beregne korrekt nedbøjning.

Hvor kabler kommer ind i bygninger, skal du installere ekspansionsløkker. Temperaturændringer forårsager betydelig udvidelse og sammentrækning-uden sløjfer, at bevægelse koncentrerer stress ved indgangspunkter og kan beskadige både kabel- og bygningsgennemføringer over tid.

Splejsning og opsigelse

At få installeret kabler er det halve arbejde. At forbinde dem korrekt er den anden halvdel.

Fusion splejsning

Fusion splejsning smelter to fiberender sammen med en elektrisk lysbue. En god fusionssplejsning har næsten intet tab-typisk under 0,05 dB. Derfor er det standarden for permanente installationer.

Processen kræver præcision ved hvert trin:

Stripden beskyttende belægning for at blotlægge bare fiber. Brug korrekte fiberfjernere-improviseret værktøj beskadiger glasset.

Renden bare fiber med 99 % isopropylalkohol og fnugfri-servietter. Et gennemløb pr. aftørringssektion.

Kløvefiberen for at skabe en flad, vinkelret endeflade. Kløvekvalitet bestemmer splejsningskvaliteten,-hvis den ser skåret, vinklet eller ru ud, skal du fjerne den igen og prøve igen.

Sikringved at lægge fibre i splejseren. Det justerer dem automatisk og anvender buen.

Beskyttesplejsningen med en varme-krympemanchet. Bare fusion splejsninger er ekstremt skrøbelige.

Hvis splejseren estimerer tab over 0,05 dB, gik noget galt. Bedre at lave det om end at acceptere en marginal splejsning.

For opsigelsesarbejde, kvalitetfiberoptiske pigtailsmed fabrikspolerede-konnektorer gør en reel forskel i de endelige resultater.

Mekanisk splejsning

Mekaniske splejsninger bruger justeringsfiksturer og indeks-matchende gel i stedet for fusion. Hurtigere at installere, ikke nødvendigt med dyrt fusionsudstyr.

Afvejningen: højere tab (0,1-0,5 dB typisk vs. under 0,05 dB for fusion) og lavere langsigtet-pålidelighed i barske miljøer. Bøde til nødreparationer eller opgaver med lavt-fiberantal, hvor udstyrsomkostninger er et problem. For permanent infrastruktur er fusion stadig vejen at gå.

Konnektortyper

Forskellige applikationer kræver forskellige stik:

Voresfiberoptiske stikkommer i alle standardtyper til både fabriks- og markterminering.

Test og dokumentation

Spring ikke test over. "Linket lyser" betyder ikke, at installationen er god. En marginal installation fungerer muligvis ved 10G, men fejler ved 100G, eller fungerer fint om sommeren, men falder ud om vinteren.

Visuel inspektion

Inden du tilslutter noget, skal du kontrollere hver forbindelses endeflade med et inspektionsmikroskop ved 200-400x forstørrelse. Kig efter støv, fingeraftryk, ridser på tværs af kernen, skår i rørringen.

Forurening forårsager de fleste fibernetproblemer. En brancheundersøgelse viste, at det er den vigtigste årsag til fejlfinding af opkald. Rengør forurenede konnektorer med korrekt rengøringsværktøj, og -inspicér igen. Ridser, der krydser kerneområdet, betyder, at stikket skal udskiftes.

Tabstest

Optiske tabstestsæt måler det samlede tab af indsættelse fra ende-til-ende. Sammenlign målte resultater med forventet tab:

Forventet tab=(fiberlængde × dæmpning) + (stik × 0,3 dB) + (splejsninger × 0,1 dB)

Typisk fiberdæmpning:

Enkelt-tilstand ved 1310nm: 0,35 dB/km

Enkelt-tilstand ved 1550nm: 0,25 dB/km

Multimode ved 850nm: 3,0 dB/km

Hvis det målte tab er væsentligt højere end beregnet, er der noget galt. Find den, før du accepterer installationen. For kabler til lokaler giver TIA-568-standarden specifikke tabsbudgetter og testkrav, som de fleste kommercielle installationer bør følge.

OTDR test

OTDR (Optical Time-Domain Reflectometer) sender lysimpulser og måler refleksioner og viser hver stik, splejsning, bøjning og fejl langs linket. Sporet fortæller dig præcis, hvor problemerne er, og hvor alvorlige.

Gem OTDR-spor for hver fiber. Når noget fejler måneder eller år senere, viser sammenligning af nuværende vs originale spor præcis, hvad der ændrede sig. Gem dokumentation, hvor fremtidige teknikere faktisk kan finde den-ikke på en andens bærbare computer, der forlader, når de skifter job.

Almindelige problemer og løsninger

Linket etableres slet ikke

Tjek i denne rækkefølge: stik sidder korrekt? Korrekt fiber tilsluttet (spore det fysisk)? TX/RX polaritet korrekt? Stik rene?

Intermitterende fejl eller høj bitfejlrate

Næsten altid en af ​​tre ting: forurenede stik, marginal optisk strøm (link fungerer, men ingen margen) eller krænkelse af bøjningsradius et eller andet sted i stien. Inspicer ruten fysisk og se efter snævre sving-inde i stativer, ved retningsændringer, hvor som helst kablet blev "stoppet" ind i et trangt rum.

Linket virkede før, nu gør det ikke

Noget ændrede sig. Er der udført arbejde i området? Var der nogen, der tilsluttede eller frakoblede noget? Sammenlign nuværende OTDR-spor med den oprindelige baseline.

OTDR viser uventet højt tab på et tidspunkt

Det kan være et snavset stik, dårlig splejsning, tæt bøjning eller fysisk skade. Start med rengøring. Hvis det ikke løser det, skal du fysisk inspicere den placering, som OTDR identificerer.

Konklusion

God fiberinstallation kommer ned til det grundlæggende: det rigtige kabel for miljøet, omhyggelig håndtering, rene forbindelser, korrekt test. Ikke kompliceret, men detaljerne betyder noget. Spring dem over, og du vil fejlfinde problemer i årevis.

Evolux Fiber leverer komplette fiberoptiske komponenter-konnektorer, patch-kabler, pigtails, adaptere og klemkasser. Gratis prøver og teknisk support tilgængelig for dine projekter.

Spørgsmål om din installation? Kontakt vores teamom hjælp.
