MDU Fiber komplet kabelføringsvejledning

Hvad er MDU? (Begreb)

MDU står for Multi-Dwelling Unit. I tele- og netværksindustrien refererer dette udtryk til en bygning med flere uafhængige husstande. Almindelige eksempler omfatter lejlighedsbygninger, studenterkollegier, hoteller og kontorbygninger.

Udtrykkene MDU-fiber eller MDU-fiberoptisk henviser til udrulning af fiber-til--hjemmenetværkene (FTTH) for disse multi-husstandsbygninger. Dette er en anden implementeringsmetode end kabelføring til parcelhuse (SDU, Single-Dwelling Unit):

Efter at have forstået det grundlæggende koncept for, hvad MDU er inden for telekommunikation, har vi nu en bedre forståelse af, hvordan man implementerer en specifik MDU-fiberinstallationsløsning.

Hvilke problemer kan denne guide løse for dig?

Dette er en praktisk fiber MDU projektvejledning. Uanset om du er netværksingeniør, der planlægger et MDU fiberoptisk projekt / en indkøbsagent, der skal forstå betydningen af ​​MDU i telekommunikation / en ejendomsadministrator, der vil forstå, hvad MDU står for i telecom

Eller blot en tech-entusiast, der ønsker at forstå principperne for MDU-kabelkabler, du finder nyttig MDU-projektinformation her.

jeg vil brugeEvolux Fiber produktersom eksempler, fordi vores produktlinje dækker kerneudstyret til MDU-kabler: fiberoptiske konnektorer, patch-kabler, pigtails, PLC-splittere, klemkasser og adaptere-dette er netop de mest almindeligt anvendte passive komponenter i MDU-fiberinstallation.

Hvilke strategier skal bruges til forskellige størrelser af MDU'er?

Det er vigtigt at forstå størrelsen af ​​din MDU, før vi kan begynde at implementere en strategi, da implementeringsmetoderne er forskellige. Dette bestemmer, hvor mange splittere, klemkasser og fiberoptiske kabler du har brug for. MDU telekomprojekter er kategoriseret i tre typer baseret på antallet af etager og husstande:

Hvordan er MDU Fiber-netværket?

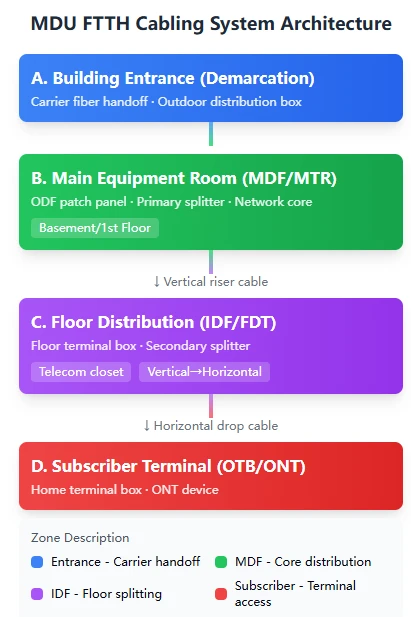

Her er et diagram, der hjælper dig med at forstå: Et komplet MDU fiberoptisk netværk består af fire zoner, der strækker sig fra operatørens ende til husejerens ende:

Jobbet med MDU-fiberinstallation er at forbinde disse fire zoner ved hjælp af det passende udstyr.

Hvilken konfiguration er nødvendig for hovedudstyrsrummet?

Kan du huske størrelsen på din MDU? Så kan vi begynde at forstå, hvordan man konfigurerer det tilsvarende hovedudstyrsrum. Hovedudstyrsrummet er primært ansvarligt for ekstern fiberoptisk terminering, hovedrouting og distribution, hvilket påvirker den overordnede netværkskapacitet og skalerbarhed. Jeg har listet passende produkter direkte til din reference:

Evolux Fiber anbefalet udstyrskonfiguration

ODF (Optical Distribution Frame) er et centralt stykke udstyr i masterudstyrsrummet. Evolux's ODF patchpaneler har flere bemærkelsesværdige funktioner: pænt udseende, rimelige ledninger, lette at lokalisere og enkel installation-disse er især vigtige for senere vedligeholdelse.

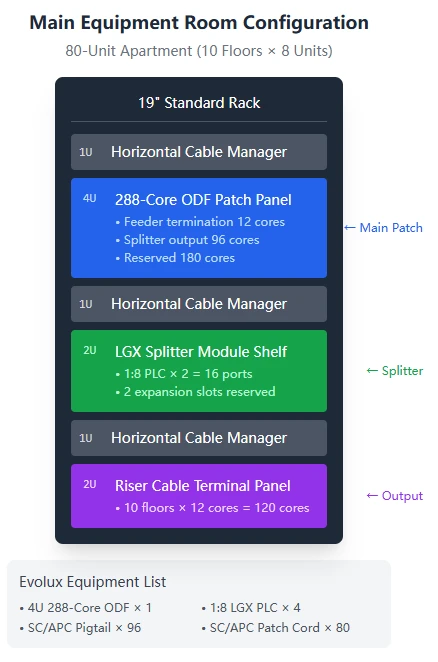

Et specifikt eksempel fra Evolux: Konfigurationsskema for en 80-enheder mellemhøj lejlighedsbygning

Hvis dit projekt også er en 10-etagers bygning med 8 enheder pr. etage, i alt 80 enheder, så kan dit hovedudstyrsrum konfigureres som følger:

Udstyrsliste brugt i løsningen:·

• 4U 288-core rack-mount ODF × 1
• 1:8 LGX PLC splitter × 4 (2 i brug, 2 på standby)
• SC/APC pigtail 1m × 96
• SC/APC patch ledning 2m × 80
• 1U vandret kabelstyringsstativ × 3

Hvad er en PLC optisk splitter? Hvordan bruges det i en MDU?

Operatører kan kun levere 1-2 optiske fibre (svarende til 1-2 PON-porte) eller et begrænset antal fibre, men vi skal forbinde snesevis eller endda hundredvis af husstande. I dette tilfælde bruges en optisk splitter til at løse dette problem ved at "gøre en til mange." En PLC optisk splitter bruger princippet om optiske bølgeledere til at "ensartet opdele" en lysstråle i flere stråler. For eksempel har en 1:8 splitter 1 indgang og 8 udgange, hvor hver udgang har cirka 1/8 af den oprindelige signalstyrke.

Forskellige applikationsscenarier kræver brug af splittere med tilsvarende pakketyper:

Referencetabel for opdelingsforhold:

Skal du vælge enkelt-trins- eller to-opdeling?

Enkelt-opdeling involverer at placere en stor splitter (f.eks. 1:32) i kælderen, der direkte opdeler fiberen til hver husstand i 32 stier. Denne tilgang er enkel i strukturen og har færre splitpunkter, men kablingen er kompleks på grund af det øgede antal fiberoptiske kabler.

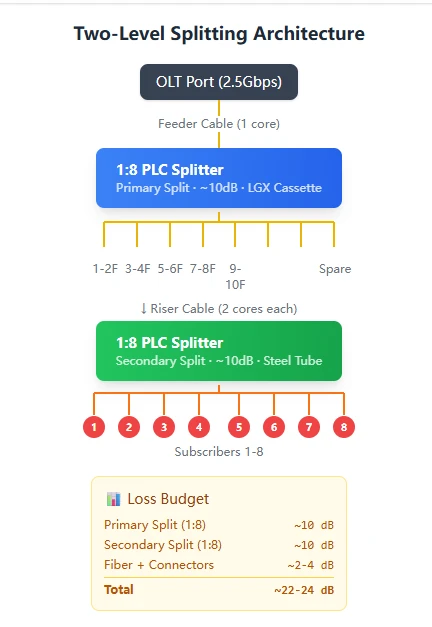

To-opdeling involverer at placere en 1:8 splitter i kælderen og derefter en anden 1:8 splitter på hver etage, der effektivt betjener 8 x 8=64 husstande. Denne metode kræver færre fiberoptiske kabler og er mere fleksibel, men det ekstra splittrin øger fibertabet med cirka 10dB.

For MDU'er med mere end 30 husstande anbefaler vi to-opdeling. Dette er den almindelige tilgang til MDU-fiberinstallation.

Hvordan vælger man en klemkasse?

Gulvledningsområdet er "skæringspunktet" mellem lodrette optiske kabler og vandrette dropkabler-de optiske kabler i stigrøret "lander" her, og forgrener sig derefter til flere optiske kabler, der forbinder til hver husstand.

Indendørs terminalbokse

Udendørs vandtætte terminalbokse

Hvis teleskabet er fugtigt, eller distributionsstedet er udendørs, skal du bruge vandtætte typer:

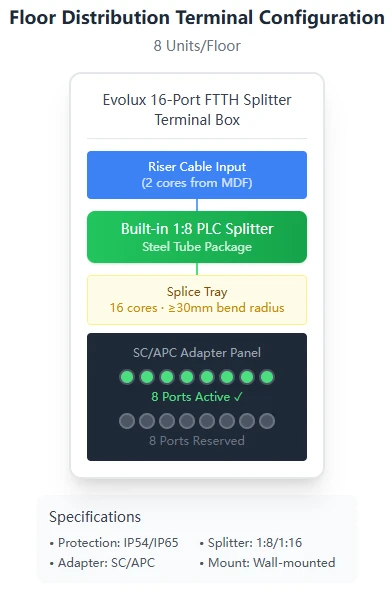

Gulvklemmeboks installationsdiagram:

Hvordan vælger man fiberoptisk kabel? Hvilken type skal bruges til forskellige lokationer?

Valg af MDU-kabel kræver overvejelse af installationsplacering, krav til kerneantal og flammehæmmende-klassificering. Forskellige typer fiberoptiske kabler bruges i forskellige områder:

Riser Backbone kabler

Horisontale fordelerkabler

Drop kabel

Gør en MDU kræver G657 fiberoptisk kabel til hjemmeinstallation?

G657-serien er "bøjnings-ufølsom fiber", hvilket betyder, at den kan fungere med en meget lille bøjningsradius uden øget tab. Dette gør den ideel til ganghjørner og snævre ledningsbøjninger.

Hvor er den fiberoptiske klemkasse placeret?

Den fiberoptiske klemkasse er det sidste stop for fiberoptiske kabler for at nå brugerens hjem-det optiske modem (ONT) er tilsluttet her.

Valg af Home Terminal Box

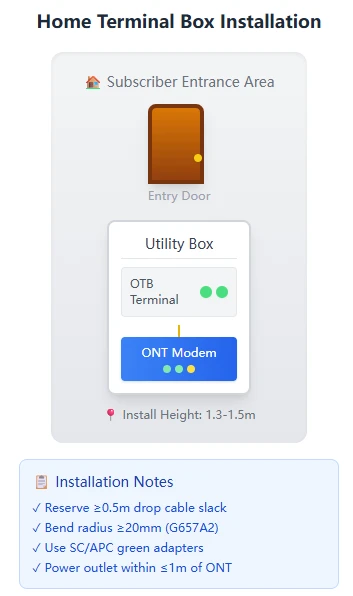

Installationsplacering og nøglepunkter diagram:

Fiberoptiske stik og adaptere: Disse små tilbehør er afgørende

I MDU-fibernetværk bruges konnektorer og adaptere, selvom de er små i størrelse, i store mængder og spiller en afgørende rolle-de er ansvarlige for at aktivere "plug-and-play"-forbindelser mellem optiske fibre.

Almindelige stiktyper

Vi anbefaler at bruge SC/APC med grønne stik konsekvent. Dette vil hjælpe med at undgå forkert indsættelse.

Hvad med store MDU'er?

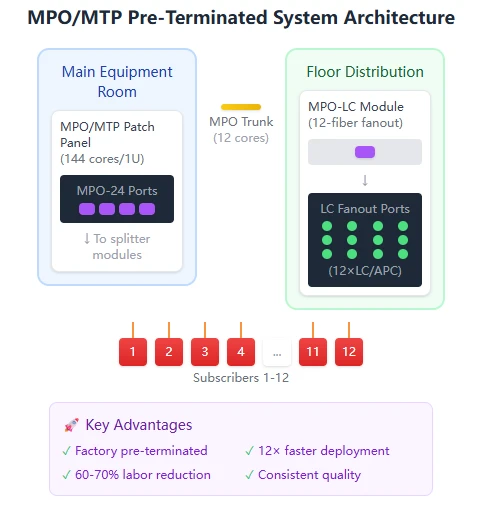

Vi kan bruge en MPO/MTP-løsning med høj-densitet:

Til store MDU-fiberoptiske projekter med over 200 brugere er traditionelle enkelt-konnektorer for ineffektive. Evolux's MPO/MTP-løsning kan forbedre implementeringseffektiviteten markant.

MPO/MTP patch panel specifikationer

Fordele ved MPO forud-terminerede systemer:

Om Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., etableret i 2013, fokuserer på forskning og udvikling og fremstilling af fiberoptiske tilslutningsprodukter.

Kerneproduktlinjer:

• Fiberoptiske stik
• Patch ledninger
• Pigtails
• Splittere
• Terminalbokse
• Adaptere
• MPO/MTP
• Produkter med høj-densitet

Disse produkter dækker alle passive tilslutningsbehov til MDU fiberoptisk teknik.

Tjenester:

• Tilpasset MDU-kabelløsningsdesign
• Produktvalg og teknisk support
• Projekttræning på-stedet
• Teknisk support efter-salg

Kontakt os nu for din skræddersyede løsning!
