Hvad er en FC Fiber Connector? Typer, anvendelser og valgvejledning

AnFC fiberstiker et rundt fiberoptisk stik med gevind, der skrues ind i en adapter eller udstyrsport i stedet for at skubbes ind som et SC- eller LC-stik. Navnet læses normalt somFerruleforbindelse, og hele designet eksisterer for at gøre én ting godt: Holde en stabil, repeterbar optisk forbindelse, der bliver siddende, når udstyr håndteres, flyttes eller udsættes for vibrationer.

FC er ikke længere standard for nye netværk med høj-densitet -, som rollen tilhørerLC stik. Men det er stadig almindeligt på optiske testinstrumenter, i dele af ældre telekommunikations- og transmissionsinfrastruktur og i laser-, sensor- og polarisations--vedligeholdelse af fibersystemer (PM). Denne vejledning dækker, hvordan FC fungerer, hvordan FC/PC, FC/UPC og FC/APC adskiller sig, hvor FC stadig er specificeret i dag, og hvordan man vælger den rigtige FCstik, patch ledning, pigtail eller adapter til et projekt.

Hvordan virker en FC Fiber Connector?

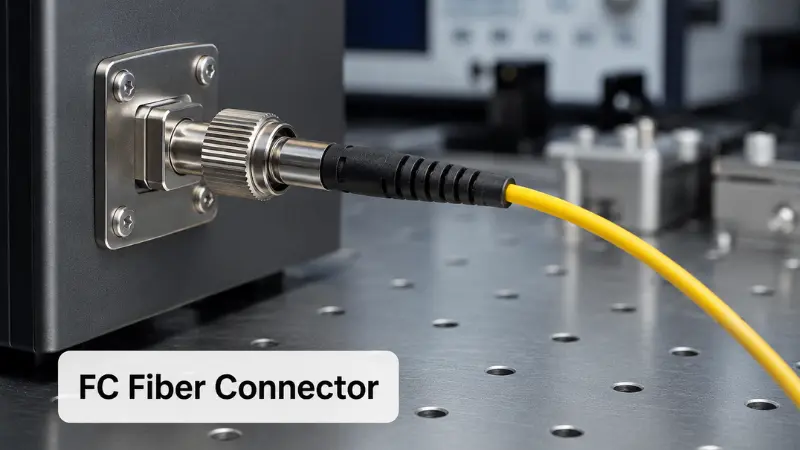

Et FC-stik bruger en koblingsmøtrik med gevind til at låse på en adapter eller enhedsport. Efterhånden som møtrikken spændes, skubbes den fjederbelastede ferrule til kontakt med den matchende ferrule, så de to fiberende flader er på linje, så lys kan passere med lavt tab. Grænsefladedimensionerne er defineret internationalt iIEC 61754-13, som specificerer FC-konnektorfamilien omkring en 2,5 mm bøsning og en gevindforsynet, fjeder-belastet kobling.

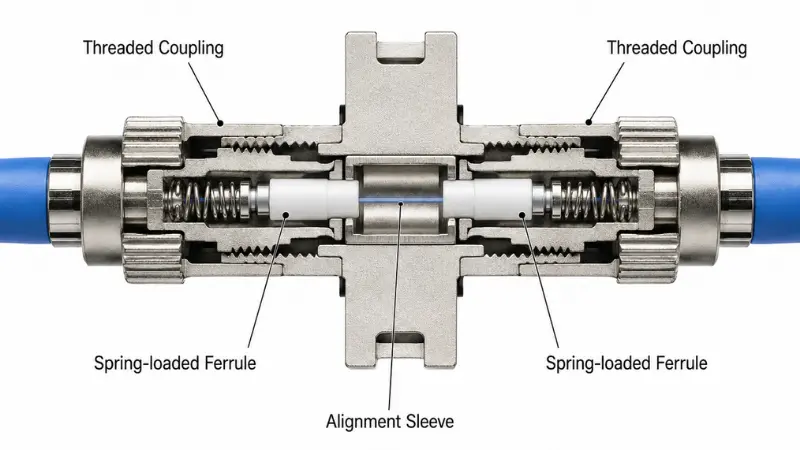

Den gevindskårne koblingsmekanisme

Skruen-på koblingen er stikkets signaturfunktion. I stedet for at klikke på plads, drejer du møtrikken, indtil stikket sidder fast. Udbyttet er mekanisk stabilitet: forbindelsen modstår utilsigtede træk og holder dens justering under vibration, hvilket er præcis, hvad testbænke og instrumentporte har brug for.

Afvejningen- er hastighed. Trådning og aftrådning af hver forbindelse er langsommere end push--pull-handlingen af ​​SC eller LC, så FC er sjældent det rigtige værktøj til et tæt patch-panel, der ofte bliver gen-patchet. Det får sin plads, hvor en forbindelse er indstillet én gang og forventes at forblive pålidelig.

Ferrule, nøgle og de dele, der betyder noget

At kende hoveddelene gør både specificering og fejlfinding lettere:

• Ferrule- sædvanligvis en 2,5 mm keramisk (zirkonia) cylinder, der holder og centrerer fiberen ved endefladen, den samme nominelle størrelse som SC- og ST-hylstre.
• Koblingsmøtrik- den roterende metalkrave, der trænger på adapteren og påfører kontaktkraft.
• Justeringsnøgle- en lille hannøgle på konnektorhuset, der indstiller orienteringen og forhindrer ferruleringen i at rotere mod den tilhørende endeflade.
• Stikhus og støvle- huset, der holder alt sammen, plus aflastningsstøvlen-, der beskytter fiberen, hvor den kommer ud.
• Adapterhylster- inde i FC-adapteren modtager en delt justeringsmuffe begge ferrules og retter dem op.

Justering er vigtig, fordi en dårligt siddende eller kryds{0}}nøglet konnektor øger indføringstab og returtab, og at tvinge eller dreje en ferrule mod dens makker kan ridsepoleret endeflade. Nøglen er især vigtig på vinklede (APC) konnektorer, hvor rotationspositionen direkte påvirker ydeevnen.

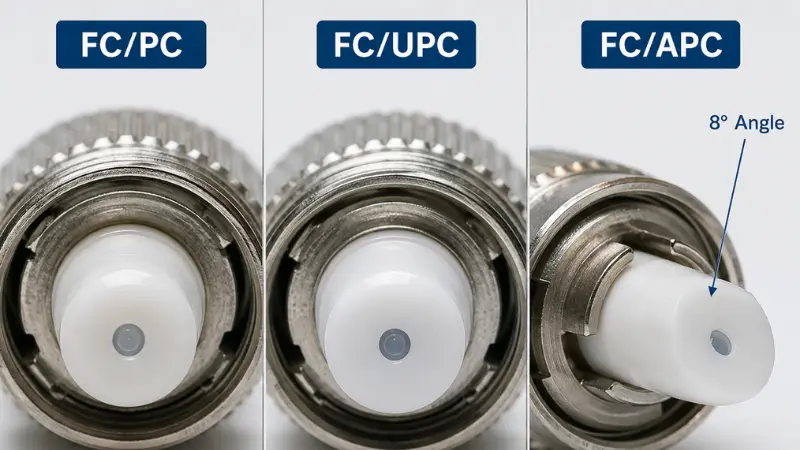

FC-stik polske typer: PC, UPC og APC

FC-konnektorer leveres med forskellige ende-ansigtspolering, og poleringen - og ikke konnektorlegemet - er det, der primært driver refleksion og tab af indføring. Hvis du husker én ting fra dette afsnit, skal du huske suffikset på tre-bogstaver på varenummeret. For et dybere kig på tværs af alle connector-familier, se vores guide tilPC, UPC og APC polering.

FC/PC (fysisk kontakt)

PC er den originale kuppelpolering, hvor fiberkernerne rører ved let fjedertryk. Det virker, men dets reflektionsydelse følger nyere poleringer, så det er sjældent specificeret i nye enkelt-projekter og vises nu for det meste på ældre udstyr.

FC/UPC (Ultra Fysisk Kontakt)

UPC er en finere, mere stramt styret version af pc. Det giver lavt indføringstab og solidt returtab, og det er den praktiske standard for generelle enkelt--mode links, laboratorieforbindelser og udstyrsgrænseflader, der har brug for en direkte fysisk-kontaktpolering. UPC-dele er normalt markeret med blå støvler, selvom farvekodning kan variere fra producent til producent.

FC/APC (Angled Physical Contact)

APC polerer endefladen i en vinkel - den standardiserede værdi er 8 grader -, så reflekteret lys ledes ind i beklædningen i stedet for lige tilbage mod kilden. Det sænker tilbagereflektionen kraftigt, hvorfor APC er valgt til systemer, der er følsomme over for reflekteret lys: CATV og analog video, PON- og FTTH-feeds, laserkilder og præcisionsmåling. APC-dele bærer typisk grønne støvler.

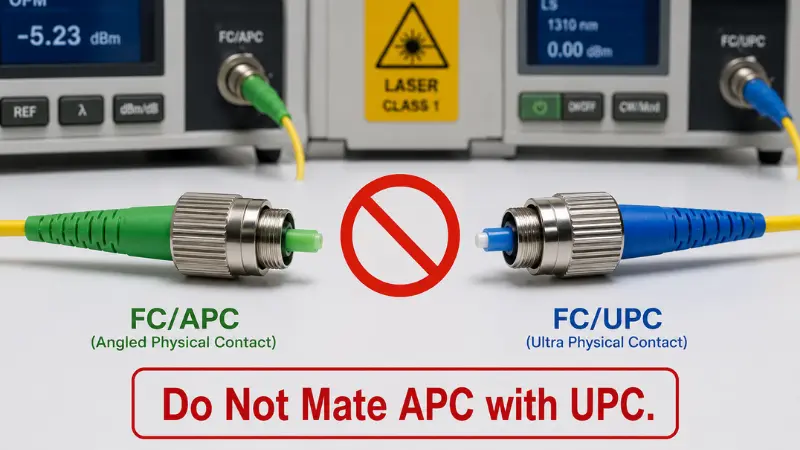

APC-stik må kun passe sammen med APC-stik, der deler den samme nøgle. At tvinge en APC-flade mod en UPC- eller PC-flade forårsager store tab og kan permanent beskadige begge endeflader.

PC vs UPC vs APC på et øjeblik

Tallene for afkast-tab ovenfor afspejler niveauer, der almindeligvis citeres i internationale præstationsstandarder som f.eksIEC 61753og i leverandørdatablade; Bekræft altid den nøjagtige karakter i forhold til testrapporten for de dele, du bestiller.

Sådan fortæller du FC/APC og FC/UPC fra hinanden

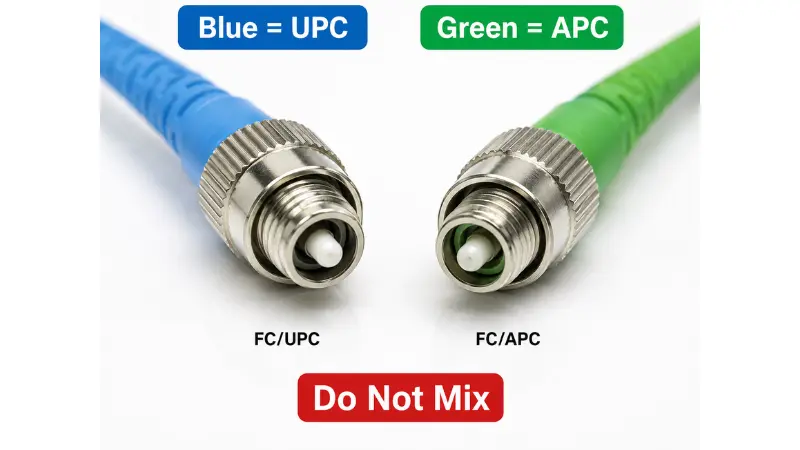

I praksis kan du normalt identificere poleringen på fire måder: støvlefarve (grøn for APC, blå for UPC), den synlige vinkel på ferrulspidsen, suffikset på ordrespecifikationen eller etiketten (FC/APC vs FC/UPC) og mærkningen på udstyrsporten. Hvis du er i tvivl, så tjek portetiketten først i stedet for at dømme efter udseendet - det er den nemmeste måde at undgå en APC/UPC-uoverensstemmelse.

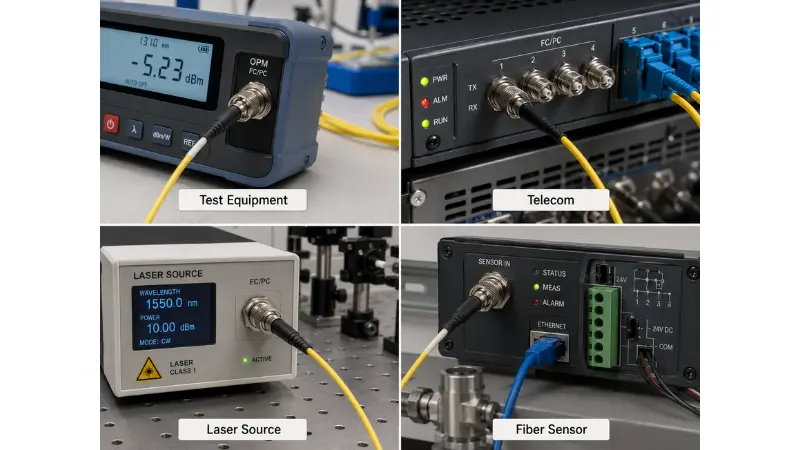

Hvor bruges FC Fiberstik stadig i dag?

Et rimeligt spørgsmål for ethvert stik, der går før LC, er, om det er forældet. FC er ikke -, den er simpelthen indsnævret til de steder, hvor dens stabilitet er værd at bruge den langsommere forbindelse.

Test- og måleudstyr

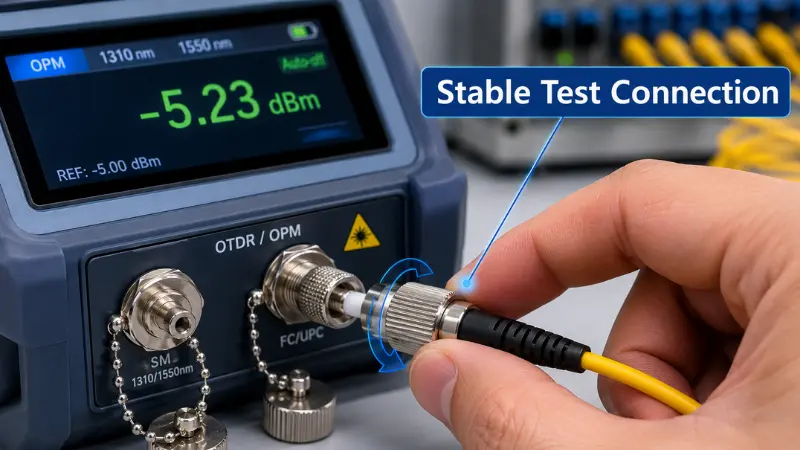

FC er et velkendt syn på optiske effektmålere, lyskilder, OTDR'er og optiske spektrumanalysatorer samt på reference-testledninger. Den gevindskårne kobling holder en konstant, repeterbar kontakt, som holder målinger konsistente på tværs af mange tilslutnings-/frakoblingscyklusser - en reel fordel, når en løs port kan skævvride en aflæsning.

Tele- og transmissionssystemer

Noget telekommunikations- og transportudstyr, især ældre platforme, blev bygget omkring FC-havne og bruger dem stadig. Nybyggerier hælder tilSC stiki adgangsnetværk og LC på udstyr, men FC kan stadig være påkrævet for at matche et eksisterende chassis eller distributionsramme.

Lasere, sensorer og PM Fiber

Laserinstrumenter, fibersensorer, forskningsopsætninger og PM-fibersamlinger bruger ofte FC, fordi mekanisk stabilitet og præcis, repeterbar justering betyder mere end forbindelseshastigheden. I disse systemer kan selv små mængder tilbagereflektion destabilisere en kilde eller ødelægge en måling, så FC/APC er almindelig her.

Industrielle og høje-vibrationsmiljøer

Fordi koblingen er gevind, kan FC passe til forbindelser udsat for vibrationer eller bevægelse. Egnethed afhænger stadig af den fulde samling - trækaflastning, adapterkvalitet og installation - ikke kun stikket.

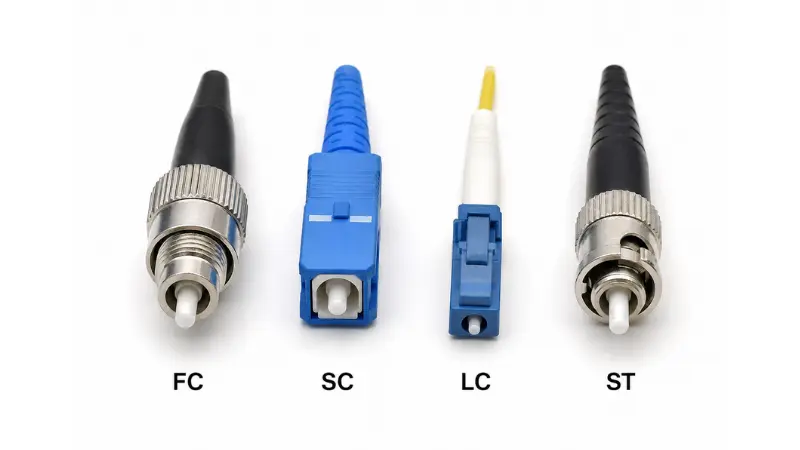

FC vs SC vs LC vs ST konnektorer

FC er en mulighed blandt flere. Sammenligning med de andre mainstream-stik gør beslutningen klarere.

Hvilket stik skal du vælge?

• Vælg FCnår du forbinder testinstrumenter, matcher ældre FC-udstyr eller bygger laser/sensor/PM-links, hvor stabil justering overstiger hastigheden.
• Vælg LCtil transceivere ogkabler med høj-densitet, hvor dens 1,25 mm ferrul groft fordobler porttætheden.
• Vælg SCtil FTTH og access-netværk, hvor SC/APC er bredt udbredt og let at afslutte i marken.
• VælgeSThovedsagelig for at matche et eksisterende multimode-anlæg; det er sjældent valg til nyt arbejde.

Hvis du vejer de to 2,5 mm skruer-versus-skubbemuligheder specifikt, er vores note omforskelle mellem SC- og FC-stikgår dybere på afvejningen-.

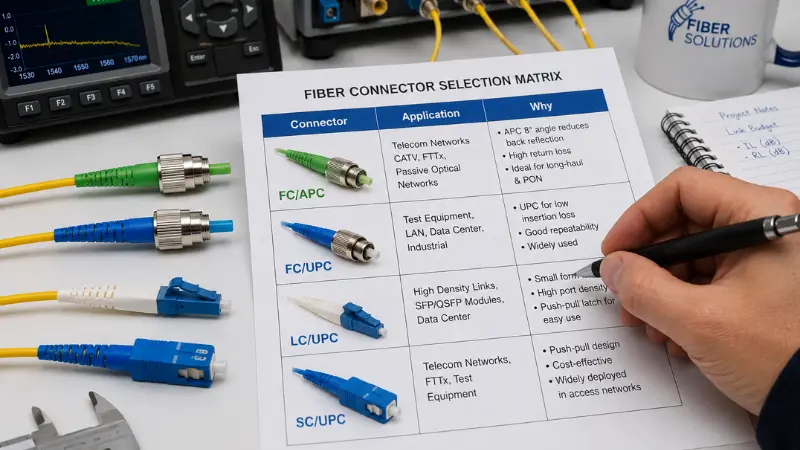

FC Connector Selection Matrix

For hurtig reference, her er, hvordan valget normalt falder efter ansøgning:

Fordele og begrænsninger ved FC-konnektorer

Den ærlige oversigt: FC bytter bekvemmelighed for stabilitet. Det er en god aftale nogle steder og en dårlig en andre.

Hvor FC er stærk.Den gevindskårne kobling modstår utilsigtet afbrydelse og vibrationer, ferrul--og-nøglens design understøtter gentagelig justering, og konnektoren er tilgængelig i både UPC og APC for at passe til forskellige retur-tabsbehov -, hvorfor den fortsætter i test-, laser- og PM-applikationer.

Hvor FC kommer til kort.Det er langsommere at tilslutte og afbryde end SC eller LC, det er fysisk større end LC og passer derfor dårligt til paneler med høj-densitet, og det kræver mere pleje under parringen: Nøglen skal være på linje, og ferrulen må aldrig tvinges eller drejes mod sin makker.

Hvornår må FC

Spring FC over, når porttæthed eller patchinghastighed er prioriteret (rækkevidde for LC), når du implementerer et standard FTTH eller adgangsnetværk (SC/APC er normalt normen), eller når intet på linket faktisk kræver FC's gevindstabilitet. At vælge FC "for at være sikker" på et tæt panel øger typisk blot omkostninger og forsinker installationen.

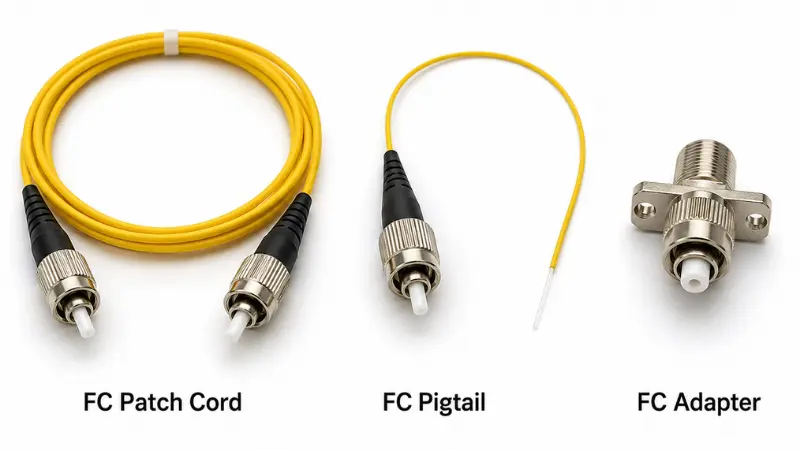

FC Patch Cord vs FC Pigtail vs FC Adapter

Disse tre FC-produkter løser forskellige problemer, og at blande dem er en almindelig bestillingsfejl:

• FC patch ledningerer færdige i begge ender og forbinder to porte direkte -, f.eks. et instrument til et patchpanel. Jakker er typisk 2,0 mm eller 3,0 mm.
• FC pigtailshave et stik i den ene ende og blottet fiber i den anden, beregnet til at blive fusioneret- i et kabel eller en bakke. De bruger normalt 0,9 mm tæt-bufret fiber.
• FC adaptere(koblinger) er hunskottet, der forbinder to FC-stik gennem en justeringsmuffe; de monteres i paneler, kasser og indhegninger.

Hvordan vælger man det rigtige FC-fiberstik?

Før du bestiller et FC-stik, patch-kabel, pigtail eller adapter, skal du bekræfte disse fem ting.

1. UPC eller APC

Brug FC/UPC til generelle enkelt-tilstandslinks, hvor lavt indsættelsestab er nok. Brug FC/APC, hvor tilbagereflektion betyder noget - lasere, analog/CATV, PON og præcisionsmåling. Bland aldrig APC med UPC eller PC.

2. Fibertype

Bekræft, om linket erenkelt-tilstand eller multitilstand. Single-mode FC er normen inden for telekommunikation, test og langdistanceoptik; multimode FC findes, men er langt mindre almindeligt i nyt arbejde.

3. Kabeldiameter

Match støvlen og stikket til kablet: 0,9 mm tæt-bufret fiber til de fleste pigtails og 2,0 mm eller 3,0 mm jakker til patch-ledninger, afhængigt af føring og holdbarhed.

4. Adapter og nøglekompatibilitet

Adapteren skal passe til poleringen og nøglen. FC-adaptere kommer i smal nøgle (ofte mærket NK / 2,0 mm) og bred nøgle (WK / 2,14 mm), med den smalle nøgle mere almindelig i dag. For FC/APC er nøglejustering af afgørende betydning, fordi vinkelposition sætter ydeevnen - en uoverensstemmende nøgle kan forhindre korrekt siddeplads eller tab af hæve.

5. Ydelseskrav

Stop ikke ved stikkets navn. Bekræft de tal, der afgør, om linket virker:

• Insertion loss (IL)- lys tabt, der passerer gennem det parrede par; lavere er bedre. Spørg efter de typiske og maksimale værdier.
• Afkasttab (RL)- lys reflekteret tilbage mod kilden; højere dB er bedre, og det er hovedårsagen til at vælge APC.
• Driftsbølgelængde- bekræft, at samlingen er klassificeret til dit vindue (f.eks. 1310/1550 nm i enkelt-tilstand).
• Jakke, holdbarhed og miljø- jakkeklassificering (såsom LSZH), plug-cyklus holdbarhed og eventuelle udendørs eller industrielle krav.

For B2B-ordrer er det også værd at bekræfte, at leverandøren kan levere testrapporter, tilpassede længder, mærkning og emballage.

Almindelige fejl at undgå?

• Blanding af APC og UPC:Forskellige ende-geometrier betyder, at parring af dem forårsager store tab og kan beskadige poleringen. Ved indkøb kommer de fleste FC-fejl ned på polish-uoverensstemmelse, kabel-diameter-uoverensstemmelse eller antagelse af, at hver FC-adapter er udskiftelig.
• Ignorerer renlighed:Støv, olie og ridser øger tab og ødelægger testens repeterbarhed. Inspicere ogrengør endefladenfør hver makker, især på instrumenter.
• Brug af FC hvor LC eller SC passer bedre:Paneler med høj-densitet vil normalt have LC; FTTH ønsker normalt SC/APC. Reserve FC for gevindstabilitet eller udstyrskompatibilitet.
• Glemmer portene i begge ender:Konnektoren skal passe til enheden, adapteren, panelet eller instrumentet. Før du bestiller FC-patch-kabler, skal du kontrollere begge ender af linket - og læse portetiketten i stedet for at gætte efter udseende.

Tjekliste til køb af FC fiberstik

Bekræft disse, før du afgiver en ordre:

• Konnektorkonfiguration: FC til FC eller en hybrid såsom FC til LC eller FC til SC
• Polsk: UPC eller APC
• Fiber: enkelt-tilstand eller multitilstand
• Kabellængde
• Kabeldiameter: 0,9 mm, 2,0 mm eller 3,0 mm
• Jakkemateriale og vurdering
• Simplex eller duplexstruktur
• Adaptertype, nøgle og monteringsmåde
• Mål for tab af insertion og returnering
• Testrapport, mærkning og emballagebehov

Indkøbsnotater til B2B-købere

For projektordrer er katalogstandarder ofte ikke nok. Kabellængde, jakkemateriale, støvlefarve, polering, etiketformat og indpakning påvirker alle, hvor jævnt delene installeres i skala -, og de fleste undgåelige FC-problemer på stedet kan spores tilbage til poleringsmismatch, den forkerte kabeldiameter eller en adapternøgle, der ikke var specificeret. Lås disse oplysninger nede på indkøbsordren, og bed om pr-batch-testrapporter om alt, hvad der fodrer testudstyr eller refleksions-følsomme links.

Konklusion

Et FC-fiberstik er et gevindstik, der er bygget til stabile, gentagelige optiske forbindelser, som holder det relevant på testinstrumenter, i laser- og sensorsystemer, og hvor som helst eksisterende udstyr er designet omkring FC-porte -, selvom LC og SC dominerer nye høj-densitets- og adgangsnetværk. Vælg FC, når havnen, præstationsmålet eller miljøet specifikt kræver det; nå efter LC for tæthed og SC/APC for FTTH.

Før du bestiller, skal du køre de hurtige tjek, der forhindrer de fleste problemer: Bekræft begge udstyrsporte, poleringen (UPC eller APC), fibertypen, kabeldiameteren og adapternøglen, og bed om en testrapport om alt, hvad der er fodringsinstrumenter eller reflektionsfølsomme-links. At få dem helt på forkant er det, der holder indsættelsestab, tab af returnering og omarbejdningsomkostninger nede.
