En MPO-adapter ligner en simpel plastikkobling, men inde i en fiberlink med høj-densitet udfører den ét kritisk stykke arbejde: Den holder to multi-fiber MPO-stik ansigt til ansigt, så hver fiberkerne er på linje med sin partner på samme øjeblik. I et datacenter, hvor et enkelt 1U-panel kan bære hundredvis af fibre, er en forkert justeret eller forkert-polaritetsadapter forskellen mellem et rent link og timers sporing af en forbindelse, der ser fin ud, men som ikke passerer lys.
Denne vejledning forklarer, hvad en MPO-adapter er, hvordan den rent faktisk fungerer, hvilke typer du vil møde på et dataark (polaritet, fiberantal, køn og hus) og en trin{0}}for-måde til at vælge den rigtige. Hvor det betyder noget, peger det på grænsefladen og polaritetsstandarderne, så du kan bekræfte en del i stedet for at gætte.
Hvad er en MPO-adapter?
En MPO-adapter, nogle gange skrevet som en MPO/MTP-adapter, er en fiberoptisk koblingsenhed bygget til multi-fiber MPO-stik. Den modtager et stik fra hver side og holder dem i den korrekte orientering, så en hel række fibre, hvad enten det er 8, 12, 16 eller 24 af dem, passer sammen gennem en kompakt grænseflade.
I modsætning til enenkelt-fiber LC-adapter, som kun kobler to fibre, administrerer en MPO-adapter et helt array, nogle gange to stablede rækker. Det er det, der gør den til rygraden i høj-densitetspatching, hvor rackplads, luftstrøm og kabelføring er under pres.

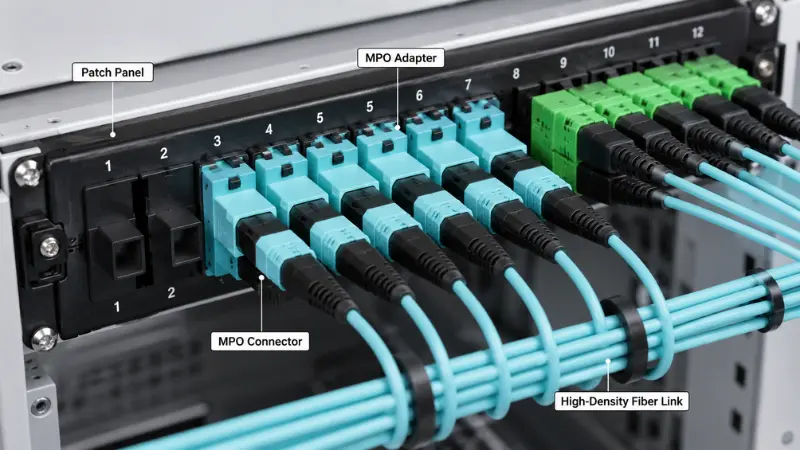

Du vil typisk finde MPO-adaptere i datacenterpatchpaneler og MPO-kassetter, backbone- og trunkkabler, optiske distributionsrammer og migreringsprojekter, der flytter 40G, 100G eller 400G dupleksforbindelser over til parallel optik.
MPO Adapter vs MPO Connector
De to udtryk rejser sammen, men de er ikke den samme del. Konnektoren er på kablet; adapteren er i panelet.
| Punkt | MPO adapter | MPO stik |
|---|---|---|
| Hovedfunktion | Kobler og justerer to MPO-stik | Afslutter en række af optiske fibre |
| Hvor den sidder | Monteret i et panel, kassette eller adapterplade | Fastgjort til enden af et bagagerum eller patchkabel |
| Nøglejob | Holder begge stik i den rigtige retning | Bærer fibrene og parrer sig med det modsatte stik |
| Hvad skal man tjekke | Polaritet, nøgleorientering, boligstil, fiberantal | Fiberantal, køn, ferrule-grad, polering, indføringstab |
Kort sagtMPO stiker den del, der er fastgjort til kablet, mens adapteren er den del i panelet, der lader to stik passere korrekt.
Hvordan virker en MPO-adapter?
En MPO-adapter er en mekanisk guide, ikke en optisk komponent. Det indeholder normalt ingen egne fibre. Når du skubber et stik ind fra hver side, fikserer adapterhuset deres orientering og holder den korrekte sammenkoblingsposition, så de to ferrules kan mødes lige.
Hus, nøgle og styrestifter
Hvert MPO-stik bruger en rektangulær multi-fiber (MT) ferrule med en lille nøgle på den ene side af kroppen. Adapteråbningen er formet efter den nøgle, så et stik sidder kun én vej. Finjustering kommer dog fra selve ferrules. I et korrekt par er det ene stik stiftet, hvilket betyder han med to styrestifter, og det andet er løsnet, hvilket betyder hun med to styrehuller. Stifterne glider ind i hullerne og registrerer de to rørringe til inden for mikrometer. DeMPO interface dimensionerder definerer denne pin- og styrehulsgeometri- for han- og hunstik, er angivet i IEC 61754-7, hvilket er grunden til, at kompatible konnektorer og adaptere fra forskellige producenter kan gribe ind.
Connector-køn er ikke valgfrit
Fordi justering afhænger af stifter, der sidder i huller, skal et fungerende sammenkoblet punkt have nøjagtigt et han- og et hunstik. To hanner vil ikke sidde, da der ikke er huller til at tage stifterne, og at tvinge dem kan beskadige endefladerne. To hunner har overhovedet intet til at justere dem. Så før du bestiller, spor kønnet langs hele linket: Hvis din kuffert lander hun, skal kassetten eller patch-ledningen på den anden side bringe stifterne. Adapteren kan ikke rette en uoverensstemmelse mellem køn; den holder kun hvad du giver den.
MPO-adapterpolaritet og nøgleorientering forklaret
Polaritet er den del af MPO-arbejdet, der producerer flest feltfejl, fordi delene kan passe mekanisk, mens den optiske vej er forkert. I en dupleksforbindelse sender den ene fiber, og den anden modtager. På tværs af en multi-fiber MPO, der sender-og-modtager, skal overleve hver trunk, kassette og patch-ledning i kanalen, så polaritet er en egenskab for hele linket, ikke for en enkelt adapter.
Type A, Type B og Type C
TIA-568.3 beskriver tre array-polaritetstyper. De adskiller sig i, hvordan fibrene kortlægges ende mod ende, og i hvordan konnektorerne er nøglen.
| Type | Fiberkortlægning (hvor position 1 lander) | Nøgleorientering | Hvor det passer |
|---|---|---|---|
| Type A (lige) | Position 1 til position 1 | Tast-op til tast-ned | Kassette-baseret struktureret kabling; kanalen har brug for en vendt patch-ledning |
| Type B (omvendt) | Position 1 til position 12 | Tast-op til nøgle-op | Det almindelige valg for direkte parallel optik; de samme patch-ledninger fungerer i begge ender |
| Type C (par-vendt) | Position 1 til position 2, i ombyttede par | Tast-op til tast-ned | Nogle duplex MPO-til-LC-systemer |
Alle tre er gyldige og standarder-kompatible, og alle tre opnår det samme mål at få transmitteret i den ene ende til at modtage i den anden. Fangsten er, at de ikke er interoperable, hvis du blander dem. Vælg én metode til hele installationen og hold den konsekvent, fordiTIA-568.3 polaritetsmetoderer udskiftelige i resultat, men ikke når de kombineres i samme kanal.
Læsetast-op og tast-ned
Key-op betyder, at stikkets nøglefane peger opad; tast-ned betyder, at den peger nedad. Med nøglen oppe og enden vendt mod dig, sidder position 1 yderst til venstre. Hvorvidt to sammenkoblede konnektorer møder tast-op til tast-ned eller tast-op til tast-op, er præcis det, der afgør en straight versus en omvendt mapping, så på et dataark er nøglerelationen et direkte fingerpeg om polaritetstypen. En fælde er værd at markere: vendende positioner vender også den vinklede endeflade påAPC singlemode stik, så Type B er normalt en multimode, flad-polsk konvention. Hvis du arbejder med APC, skal du bekræfte poleringen og vinklen, før du antager en metode.
MPO vs MTP-adapter: Er de de samme?
Du vil ofte se dele mærket MPO/MTP og spekulerer på, om du køber to forskellige ting. MTP er et registreret varemærke tilhørende US Conec for sit eget forbedrede MPO-stik, bygget til snævrere tolerancer med en flydende ferrule og en metalstiftklemme. Per definition enMTP-stik er fuldt kompatibelt med MPO-standarden, så MTP og generisk MPO hænger sammen. Kort sagt er enhver MTP en MPO, men ikke enhver MPO er en MTP.
For en adapter betyder det, at en MPO-adapter af høj kvalitet passer til både MTP og generiske MPO-stik; de praktiske forskelle i tabskonsistens og parringscyklus-holdbarhed lever hovedsageligt i stikket, ikke kobleren. Når en projektspecifikation siger MTP, er det værd at tjekke, om kunden mener det amerikanske Conec-mærke specifikt eller bruger ordet løst for en hvilken som helst MPO, fordi den enkelte skelnen ændrer pris og sourcing. For en dybere sammenligning, se voresguide til MPO og MTP fiber.
Typer af MPO-adaptere
Efter fiberantal: 8, 12, 16 og 24
Tilpas adapteren til stikformatet og applikationen. Almindelige tal og hvor de optræder:
- 8 og 12 fiber:40G-SR4 og 100G-SR4 bruger 8 fibre, ofte anbragt i en 12-fiber MPO; singlemode 400G-DR4 bruger også 8 fibre i en MPO-12.
- 16 fiber:400G-SR8 og 800G-varianterne bruger 16 fibre, hvoraf 8 sender og 8 modtager, i en MPO-16.
- 24 fiber:et format med to-rækker til meget høj tæthed og nogle ældre 100G-SR10-links.
En MPO-12 og en MPO-16 er ikke udskiftelige. De adskiller sig i ferrulbredde og nøgle, så adapteråbningen er også forskellig. Bekræft tællingen på både stikket og panelet, før du køber.Multi-count MTP/MPO-adaptereer tilgængelige for at forenkle strømpen, men adapteren skal stadig matche det stik, du faktisk bruger.
Singlemode vs multimode
MPO-adaptere kommer til begge dele. Singlemode (OS2) passer til længere rækkevidde og snævrere tabsbudgetter, mens multimode (OM3, OM4, OM5) dominerer de korte-høje-links i datacentret. Fibertypen driver stikkets polering og ydeevne, og ofte husets farve. Hvis du stadig beslutter dig for, hvilken du skal implementere, vores oversigt oversinglemode versus multimode fiberopstiller kompromisserne-.
Farvekode og hus
Farve er et nyttigt første fingerpeg. Aqua signalerer normalt OM3 eller OM4, magenta eller erika violet signalerer ofte OM4, limegrøn signalerer OM5, og blå eller grøn er fælles for singlemode. Det er dog et fingerpeg, ikke en garanti, fordi producenterne varierer, og UPC-versus-APC-valget påvirker også kropsfarven. Læs dataarket for fibertype, polaritet og kvalitet i stedet for at købe på husets farve alene. Hvis din farvebeslutning virkelig afhænger af glasset,OM1 til OM5 multimode familieforklarer, hvordan karaktererne knytter sig til ansøgninger.
Flanget vs flangeløs
Dette er en{0}}panelbeslutning mere end en præstationsbeslutning.
| Aspekt | Flanget | Flangeløs |
|---|---|---|
| Montering | Skrue-fastgjort til et metalpanel | Klip-ind, værktøj-mindre |
| Bedst hvornår | Faste ODF- eller patch-paneler, tungere håndtering, hyppig gen-patchning | Modulære paneler og kassetter med høj-densitet, hurtig montering |
| Trade-af | Stærkere hold, langsommere at montere | Hurtig at montere, fastholdelse afhænger af paneludskæringen |
Hvis adapteren bor i en fast metalramme, der bliver håndteret ofte, er flange det sikreste valg. Hvis du pakker et tæt modulært panel og ønsker værktøj-mindre montering, vinder flangeløs normalt.
Hvor bruges MPO-adaptere?
I stedet for at liste applikationer hjælper det at se på forbindelsespunktet og valgnoten for hver.
Datacentre.MPO-adaptere sidder i patch-paneler, på kassettebagsiden og ved trunk-til-trunk-forbindelser. En typisk sti løber et højt-antalMPO trunk eller patchkabelpå et panel, og bryder det derefter ud gennem kassetter til LC-dupleksporte. Valgnoten: match kassettens polaritetstype og nøgleorientering, ellers vil udbruddet ikke bevare transmission og modtagelse.
Telecom og ODF.I optiske distributionsrammer og central-kontorrouting konsoliderer MPO mange fibre til kompakte paneler. Hvis du vælger mellem stelstile, er vores sammenligning afODF versus patch paneldækker, hvor hver passer ind.
Kassetter og breakout.Mange kassetter bruger MPO-adaptere på bagsiden og LC foran, hvilket gør den ene trunk til duplex patching-porte. For blandede implementeringer, seLC versus MTP/MPO for høj densitet, og hvor en
8-kerne SC-til-MTP/MPO breakoutgiver mening.
Høj-migrering.Ved at flytte fra duplex til parallel optik forenkler MPO-kabler det fysiske lag. 400G-SR8, f.eks.16 fibre over en MPO-16efter IEEE 802.3. Hvis du først tager et 100G-trin, er vores
100G kabel guidegennemgår mulighederne.
Fordele på et blik
| Fordel | Hvad betyder det i praksis |
|---|---|
| Højere tæthed | Et MPO-interface bærer 8 til 24 fibre, hvilket reducerer antallet af koblinger og adaptere i stativet |
| Renere ledelse | Færre tilslutningspunkter betyder mindre trængsel og bedre luftgennemstrømning |
| Hurtigere installation | Forud-terminerede stammer og kassetter springer over-polering og splejsning på stedet |
| Nemmere opgraderinger | En planlagt MPO-rygrad kan vende tilbage-til kassetter, breakouts eller direkte paralleloptik senere |
| Klar til høj-hastighed | En indbygget pasform til 40G, 100G og 400G parallelle transceivere |
Hvordan vælger man en MPO-adapter: Et 6-trins rammeværk?
I stedet for at vælge efter form, arbejd ned ad kanalen i rækkefølge:
- Bekræft linktypen.Er det et direkte MPO-til-MPO-link, eller en MPO-stamme-fremføringskassetter, der bryder ud til LC?
- Bekræft transceivergrænsefladen.Bemærk fiberantallet og stikket, for eksempel 100G-SR4 ved 8 fibre eller 400G-SR8 ved 16 fibre og ofte APC.
- Bekræft stamfibertallet.MPO-8, 12, 16 eller 24; adapteren skal matche den.
- Bekræft kassette versus direkte.Kassetter indstiller polaritetskortlægningen for dig. Et direkte link skubber polariteten ind på stammen og patch-ledningerne, så du bærer selv ansvaret.
- Bekræft nøgleorientering og hus.Tast-op til tast-ned eller tast-op til tast-op for din metode og flange eller flangeløs for dit panel.
- Bekræft tabsbudget og renlighed.Vælg den indsættelses-tabsgrad, dit linkbudget har brug for, og planlæg at inspicere og rense før parring.
Hvis trin 1 til 5 giver dig mere end én optælling på lager, kan en multi--formatadapter forenkle hylden, men først efter at disse trin rent faktisk er afklaret.
Eksempel: Valg af adapter til et datacenterpatchpanel
Lad os sige, at du lander en 24-fiber OM4 MPO-trunk på et 1U-panel og deler den ud til LC-dupleks for 100G-SR4-switche. Trunk-stikkene er hun, og kassettens MPO-stik er han, så en standard MPO-adapter parrer dem uden kønssammenstød. Du har standardiseret på metode B, så kassetterne og stammen er Type B, og konnektorerne møder nøgle-op til nøgle-op; adapteren skal blot understøtte denne orientering og det fibertælleformat, kassetten bruger. Du vælger flangeløse adaptere, fordi panelet har et tæt-design, aqua-hus, fordi fiberen er OM4, og en lav-tabskvalitet, fordi kanalen allerede bruger budget på to kassettekammerater. Før du lapper, inspicerer du hver ferrul. Intet af dette er eksotisk, men spring polaritetskontrollen over, og hele panelet sender stille og roligt over i transmitter.
MPO-adapterspecifikationstjekliste for tilbudsspørgsmål
Når du sender en tilbudsanmodning, skal du give leverandøren disse oplysninger, så den rigtige del afsendes første gang:
- Fiberantal: 8F, 12F, 16F eller 24F
- Fibertype: singlemode (OS2) eller multimode (OM3, OM4, OM5)
- Polaritetstype: A, B eller C
- Tasteretning: tast-op til tast-ned eller tast-op til tast-op
- Connector køn brugt i linket
- Hus: flange eller flangeløs
- Farve og boligmateriale
- Driftstemperaturområde
- Indsættelses-tabsgrad eller link-budgetmål
- Støvhætter og kompatibilitet med adapterplade eller paneludskæring
- Overholdelse såsom RoHS, plus en testrapport
Et kort kabeldiagram ved siden af denne liste fjerner det meste frem-og-tilbage.
Efterse og rengør, før du parrer dig
En MPO ferrule pakker mange endeflader i én overflade, så en enkelt plet kan tage mere end én kanal ned. På 16- og 24-fiberhylstre gør højdevariationen på tværs af fibre ensartet rengøring sværere, hvorfor reglen er at inspicere, rense og derefter inspicere igen. Kontaminering viser sig som højere indføringstab, højere reflektans og intermitterende links, der er langsomme til at spore i et tæt panel. Brug korrekt MPO-inspektions- og rengøringsværktøj og følg lydenafslutte-ansigtsinspektionspraksisfør hver makker. Vores noter vedr
håndtering af MPO jumperedække dag-til-dagplejen, der holder endefladerne rene i første omgang.
Almindelige fejl, og hvad de koster
- Ignorerer polaritet.Delene passer, men sender lander på sender. Linket er mørkt, og du mister tid på at spore en forbindelse, der fysisk ser korrekt ud.
- MPO og MTP behandles som identiske i kvalitet.Begge parrer sig, men tab og holdbarhed er forskellige. Forudsat at paritet stille og roligt kan sprænge et stramt linkbudget.
- Køber alene på farve.Aqua bekræfter ikke kvalitet, polaritet eller polering. Det gør databladet.
- Glemmer køn.To stiftede eller to ikke-stiftede konnektorer flugter ikke, og at tvinge dem kan ridse endefladerne.
- Ingen opgraderingsplan.En adapter og kuffert, der kun er valgt for i dag, vil muligvis ikke-vende tilbage til 400G eller 800G senere.
FAQ om MPO-adaptere
Q: Hvad gør en MPO-adapter egentlig?
A: Den kobler to MPO-stik og holder dem på linje, så en hel række fibre passer på én gang gennem en kompakt grænseflade.
Sp: Er adapteren den samme som stikket?
A: Nej. Konnektoren er fastgjort til kablet, og adapteren er koblingsdelen i panelet, der lader to stik passe sammen.
Spørgsmål: Skal jeg bruge Type A eller Type B?
A: Det afhænger af hele kanalen. Type B er fælles for direkte parallel optik, fordi de samme patch-kabler fungerer i begge ender. Type A er almindelig i kassette-baseret struktureret kabling. Beslut dig én gang og hold det konsekvent fra ende til anden.
Sp: Kan én adapter betjene både MPO-12 og MPO-24?
A: Nej. Beslagets bredde og nøgle er forskellige, så adapteråbningen er tælle-specifik. Nogle adaptere tilbydes i flere tælleversioner, men hver version matcher stadig ét format.
Sp: Hvordan læser jeg tast-op eller tast-ned fra en specifikation eller et billede?
A: Find nøglefanen på stikket. Om to sammenkoblede stik mødes op-til-ned eller op-til-op fortæller dig lige og omvendt kortlægning, som binder direkte til polaritetstypen.
Q: Er singlemode og multimode adaptere bare forskellige farver?
A: Nej. Fibertypen påvirker polering, kvalitet og tolerancer, ikke kun farve. Bekræft den fulde specifikation.
Q: Hvilken MPO-adapter skal jeg bruge til 400G eller 800G?
A: Disse parallelle optik bruger en 16-fiber MPO-16, ofte med APC. Tilpas adapteren til det antal og nøgle.
Q: Hvordan ved jeg, at en leverandørs adapter er god?
A: Bed om fibertype, polaritet, køn, hus, indsættelses-tabsgrad og en testrapport, og tjek derefter, at den passer og opfylder dit linkbudget.
Q: Hvad skal jeg bestille ved siden af adapterne?
A: Normalt trunk- og patchkabler, kassetter, en adapterplade eller et panel og støvhætter, alt sammen matchet med den samme polaritet og nøgleskema.
Konklusion
En MPO-adapter er en lille del med et større job: at holde to multi-fiberstik justeret, så linket fungerer første gang. Få fiberantal, polaritet, køn, fibertype og hus rigtigt, og bekræft dem i forhold til grænseflade- og polaritetsstandarderne i stedet for at købe på udseende. Hvis du søger et MPO/MTP-projekt, skal du sende din leverandør fiberantal, polaritetstype, nøgleorientering, husstil og et kabeldiagram på forsiden. Det er den hurtigste vej til højreMPO adapterog de matchende kabelsamlinger til dit netværk.
