Et MPO breakout-kabel lader en enkelt høj-densitets-multi-fiberkonnektor blæse ud i flere individuelle stik, oftest LC-dupleks, så et parallelt backbone-link kan forsyne individuelle transceivere, panelporte eller dupleksudstyr. Det er en af de mest almindelige måder at tilslutte en 40G, 100G eller 400G parallelport til enheder med lavere-hastighed eller at lande en MPO-trunk på duplex-hardware i det samme rack.
Den svære del er ikke definitionen. Det matcher fiberantal, polaritet, køn, fibertilstand og breakout-kortlægning til resten af kanalen. Et kabel kan passe perfekt og stadig ikke sende noget lys, hvis polariteten eller pinningen er forkert. Denne vejledning er skrevet som en udvælgelses- og bestillingsreference: hvilke typer er, hvordan man aflæser polaritet og køn, hvilke konfigurationer er knyttet til hvilke transceivere, og præcis hvad der skal bekræftes, før du afgiver en ordre.
Hvad er et MPO Breakout-kabel?
Et MPO breakout kabel, også kaldet en MPO fanout eller MTP/MPO sele, er en fabriks-termineret enhed med enMPO stikpå stammen og flere individuelle konnektorer på den udblæste-ende. MPO-enden bærer 8, 12, 16 eller 24 fibre i en enkelt ferrul. Udbryderenden opdeler disse fibre i separate ben, normalt LC duplex-par, selvom SC- og FC-versioner findes til ældre eller specialiseret udstyr.

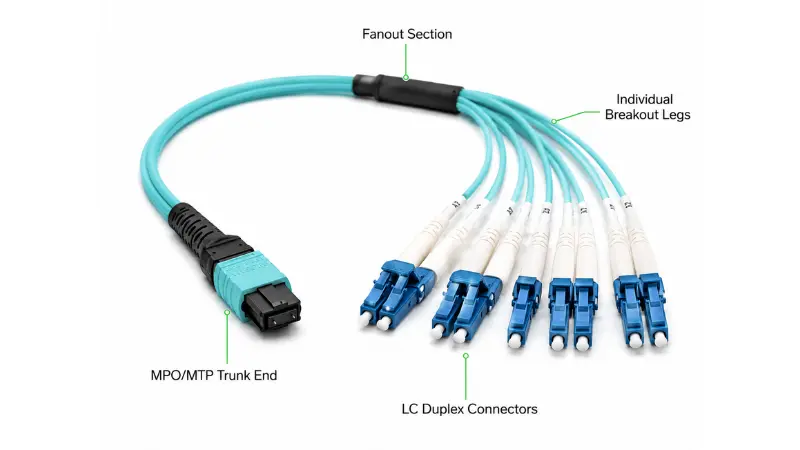

Det klassiske eksempel er et MPO til LC breakout-kabel: et MPO-stik, der ender i fire, seks eller tolv LC-duplekspar afhængigt af fiberantallet. Det er det, der fysisk forvandler en parallelport til individuelle duplekslinks.
Hvordan fungerer et MPO Breakout-kabel?

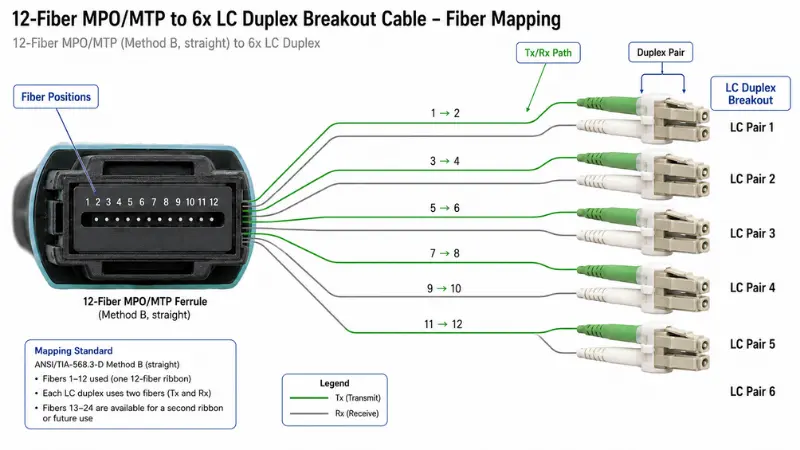

Enheden kortlægger hver fiberposition inde i multi-fiberrøret til et specifikt ben på breakout-siden. Kortlægningen er styret af fiberantal og polaritet, og den skal stemme overens med optikken i begge ender af kanalen.
MPO/MTP Trunk Side
Dette er enden med høj-densitet. I datacenter breakout er 8-fiber- og 12-fiber-stik de mest almindelige, med 16-fiber og 24-fiber, der bruges til optik med højere bane og meget tæt patching. Du vil se både "MPO" og "MTP" på dataark. MPO er den generiske grænseflade defineret iIEC 61754-7 af US Conec og andre producenter, mens MTP er US Conec's registrerede-varemærke, høj-version af det samme stik, bygget med flydende ferrules og strammere styrepinde-tolerancer for lavere tab. De er fuldt ud indbyrdes forbundne, så det praktiske spørgsmål er ikke mærket, men det køn, polaritet og karakter, du angiver. Hvis terminologien stadig falder dig i fare, er vores opdeling afreelle forskelle mellem MPO og MTPdækker det i almindeligt sprog.
The Breakout (Fanout) Side
LC duplex dominerer breakout-enden, fordi LC er standard duplex-grænsefladen på de fleste switche, servere og transceivere. Fiberantallet bestemmer, hvor mange dupleksben du får:
| MPO fiberantal | Typisk udbrud | Hvor det passer |
|---|---|---|
| 8 fibre | 4 x LC duplex | 4 duplex links, fuld fiber brug (ingen inaktive fibre) |
| 12 fibre | 6 x LC duplex eller 4 aktive par med 4 ledige fibre i nogle SR4-links | Struktureret kabling og 40G/100G SR4 breakout |
| 16 fibre | 8 x LC duplex | 8-baneoptik såsom 400G-SR8 |
| 24 fibre | 12 x LC duplex | Felter med høj-densitetsfelter (kræver tydelig mærkning) |
Tx/Rx-polaritetsstien
Hvert duplex-link skal lande sende på den ene side og modtage på den anden. I et parallelt system bidrager breakout-kablet, stammen, adapterne og patch-kablerne hver til denne vej. Få det ene element baglæns, og stikkene vil stadig sidde, men den optiske vej brydes. Det er grunden til, at Type A, Type B og Type C aldrig kan udskiftes, og hvorfor polaritet er en kanal-beslutning snarere end et pr-kabelvalg. Vi uddyber dette nedenfor.
Typer af MPO breakout kabler
"MPO breakout kabel" er en familie, ikke en enkelt del. To kabler, der ser identiske ud, kan opføre sig helt forskelligt. Den praktiske måde at angive en på er at gå gennem disse akser:

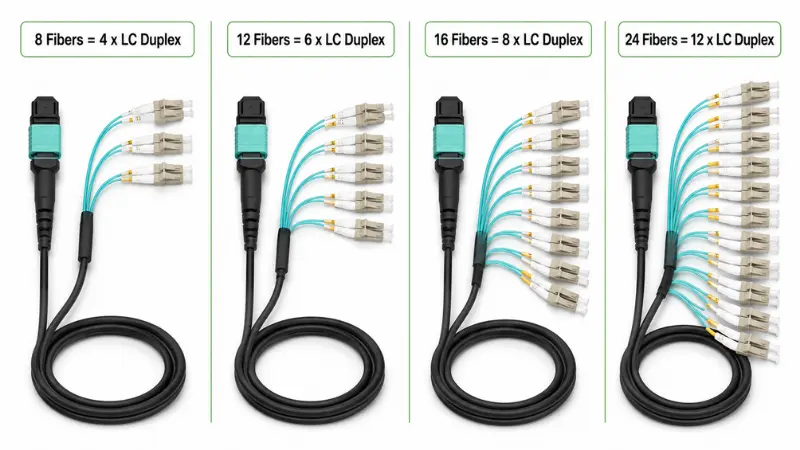

- Efter fiberantal:8, 12, 16 eller 24 fibre. Dette er den første beslutning, og det følger direkte af, hvor mange duplex links du har brug for.
- Ved breakout-stik:LC duplex er standard; SC og FC optræder i ældre telekommunikation og instrumentering.
- Ved fibertilstand:multimode (OM3, OM4, OM5) for kort rækkevidde eller enkelt-tilstand (OS2) for længere afstande. Seenkelt-mode versus multimode fiberhvis du er usikker på, hvad linket kalder på.
- Efter polaritet:Type A, Type B eller Type C, matchet til kanalen.
- Efter MPO køn:fastgjort (han) eller unpinned (hun).
- Ved konnektorpolering:UPC eller APC. Single-mode MPO er næsten altid APC; multimode er typisk flad pc.
- Efter jakke og konstruktion:PVC, LSZH, stigrør eller plenum; runde enkelt-jakke-fanout versus individuelt jakkeben; standard eller pansret.
- Efter tabsgrad:standard-tab eller lavt-tab, hvilket betyder noget, når strømbudgettet er stramt.
Fra en leverandørs perspektiv: Start specifikationerne fra transceiver-dataarket og panelet, det lander i, ikke fra kabelkataloget. Næsten hver forkert rækkefølge, vi ser, kommer fra at vælge et varenummer først og omvendt-tilpasse kanalen til den.

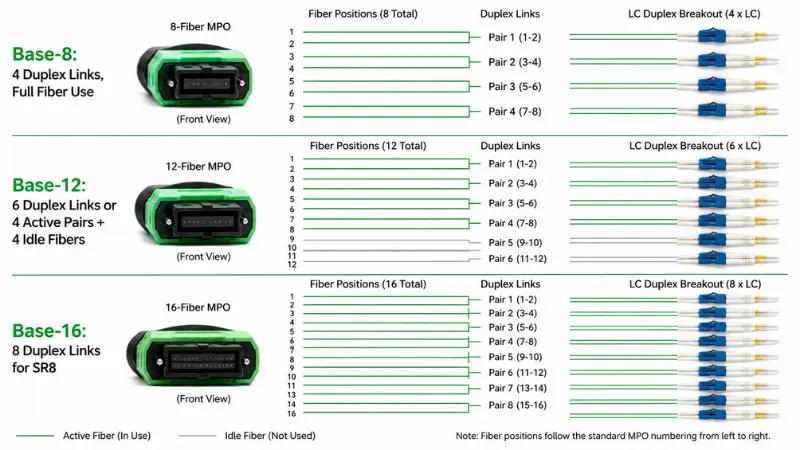

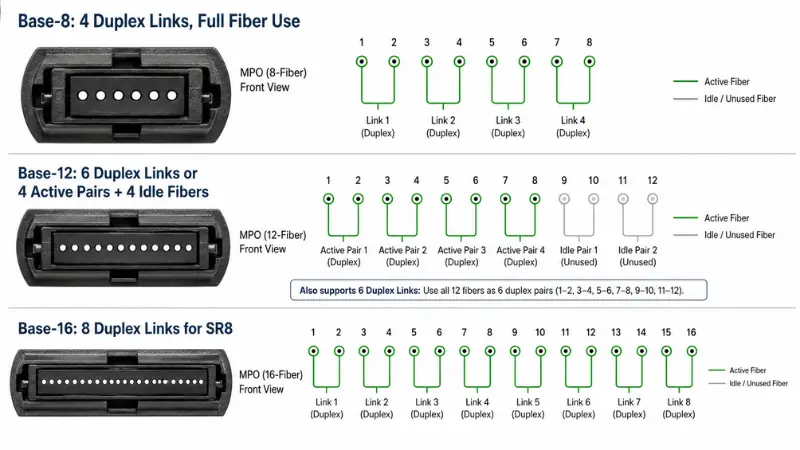

Base-8 vs Base-12 vs Base-16
Dette er spørgsmålet på andet-niveau, som fiberantallet alene ikke besvarer, og det er her en masse "fremtidige-korrektur" går galt. "Base"-nummeret er fibertilvæksten, som kablerne er bygget op omkring.
| System | Fiberanvendelse til paralleloptik | Passer bedst til |
|---|---|---|
| Base-8 | 100 % udnyttelse for 4-sporet optik (8 fiber=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 breakout uden inaktive fibre |
| Base-12 | For SR4 over en 12-fiber MPO bærer kun 8 af 12 fibre trafik | Ældre installationer og native 12-fiber duplex trunks (6 x LC) |
| Base-16 | 100 % udnyttelse for 8-sporet optik (16 fibre=8 duplex) | 400G-SR8 og migreringsstien mod 800G |
Punktet, der ofte bliver overset: en 12-fiber MPO brugt til en 40G eller 100G SR4 kanal efterlader fire fibre mørke. Det er ikke en defekt, men det betyder, at en Base-8 breakout normalt er det renere og mere økonomiske valg til fire-sporet breakout, mens Base-12 giver mening, når bagagerummet virkelig bærer seks duplex links. Ethernet-hastighederne og banetal bag alt dette er defineret afIEEE 802.3 arbejdsgruppe(40G/100G paralleloptik i 802.3ba, 200G/400G i 802.3bs).
Type A vs Type B vs Type C polaritet
Polaritet er den mest almindelige årsag til, at et nyligt installeret MPO-link ikke virker. De tre klassiske metoder adskiller sig i, hvordan stammen er kablet, og hvilke patch-snore, der fuldender stien.
| Metode | Trunk type | Array adapter | Duplex patch ledninger | Noter |
|---|---|---|---|---|
| Metode A | Skriv A, lige-gennem | Tast-op til tast-ned | A-til-B i den ene ende, A-til-A i den anden ende | Fleksibel, men har brug for to patch-ledningstyper |
| Metode B | Type B, omvendt | Tast-op til nøgle-op | A-til-B i begge ender | Enkelt plaster-ledningstype; meget brugt til paralleloptik |
| Metode C | Type C, par-omvendt trunk | Tast-op til tast-ned | A-til-B i begge ender | Flips håndteres inde i bagagerummet; fælles for legacy duplex |
Sådan vælger du i praksis: Vælg én metode til hele installationen, og hold den konsistent fra ende til anden. For parallel-optikudbrud er metode B den mest almindelige, fordi den bruger én patch-ledningstype og undgår utilsigtet transmittering-til-transmissionsparring. DeANSI/TIA-568.3-E standardformaliserer metode A, B og C og tilføjer siden 2022-revisionen to "universelle" metoder (U1 og U2), der lader dig bruge de samme moduler og ledninger i begge ender af en Type-B-stamme. Hvis dit design er bygget op omkring kassetter, skal du følge det polaritetsskema, som kassettesystemet specificerer, i stedet for at blande skemaer. For baggrunden for, hvor array-forbindelsen sidder mod duplex, se vores guide tilLC versus MTP/MPO i kabler med høj-densitet.

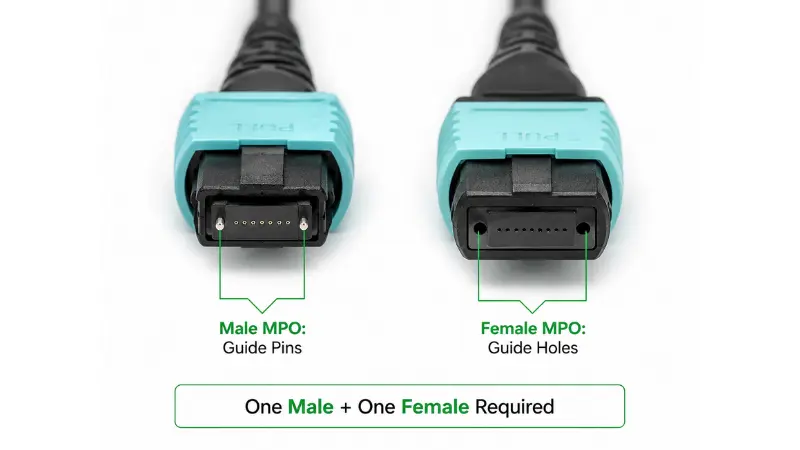

MPO Mand vs Kvinde: Hvordan vælger man?

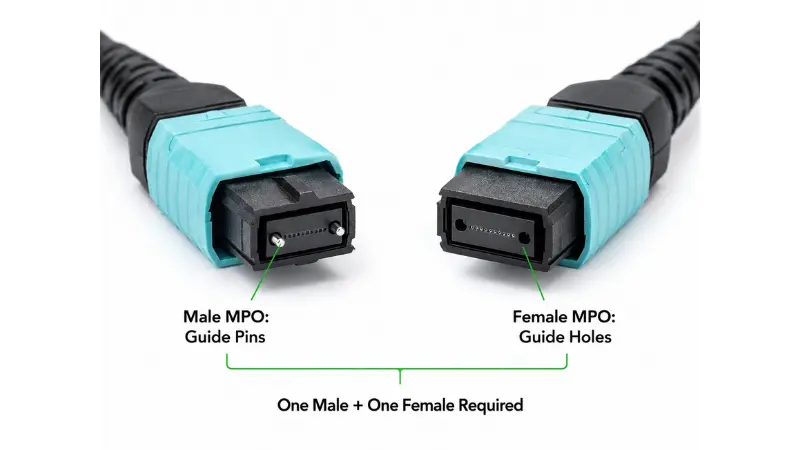

MPO køn handler om styrestifterne i ferrul. Et stiftet (han) stik har to metalben; et ikke-stiftet (hun) stik har de matchende huller. Reglen er absolut: hvert parret par skal være et fastgjort og et unpinned. To stiftede konnektorer er fysisk i konflikt og kan knuse stifterne eller flise ferrulen; to ustiftede stik har intet til at justere dem og vil ikke sidde korrekt.
I en typisk breakout-implementering er parallelle-optiske transceiverporte normalt frigjort, så MPO-benet, der tilsluttes transceiveren, er normalt fastgjort. På den anden side afhænger kønnet af den adapter, kassette eller kuffert, den parrer sig med. Bekræft altid transceiverportens køn i forhold til dets datablad, og kontroller det køn, der præsenteres af dinMPO/MTP adapterefør du fikser kablets køn. Denne ene parameter forhindrer både døde led og fysisk skade.

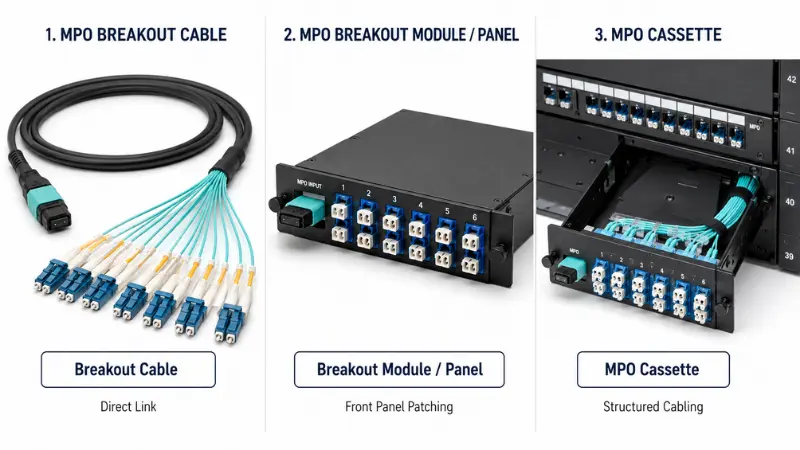

MPO Breakout Cable vs Module vs Cassette
Disse tre er relaterede, men løser forskellige problemer. Valget afhænger af, hvor struktureret og vedligeholdelsesvenligt linket skal være.
| Valgmulighed | Hvad det er | Bedst til | Hovedfordel |
|---|---|---|---|
| Breakout kabel | Én MPO/MTP-ventilering direkte til LC-, SC- eller FC-ben | Samme-rackudstyrslinks, hurtig implementering | Enkel, pladsbesparende-og færrest tilslutningspunkter |
| Breakout modul / panel | Et modul, der tager MPO-input og præsenterer LC/SC-porte på fronten | Inter-racklinks og organiserede patch-felter | Forside-lapning, mærkning, lettere vedligeholdelse |
| MPO kassette | En modulær kassette inde i et patchpanel, der konverterer MPO trunks til duplex | Struktureret, skalerbar kabling | Rene bevægelser, tilføjelser og ændringer |
Brug en løs fanout, når ruten er kort, og forbindelsen er direkte. Når et link krydser stativer eller vil se hyppige ændringer, enMPO kassetteeller panel betaler sig normalt i lettere fejlfinding og mærkning.
Almindelige applikationer

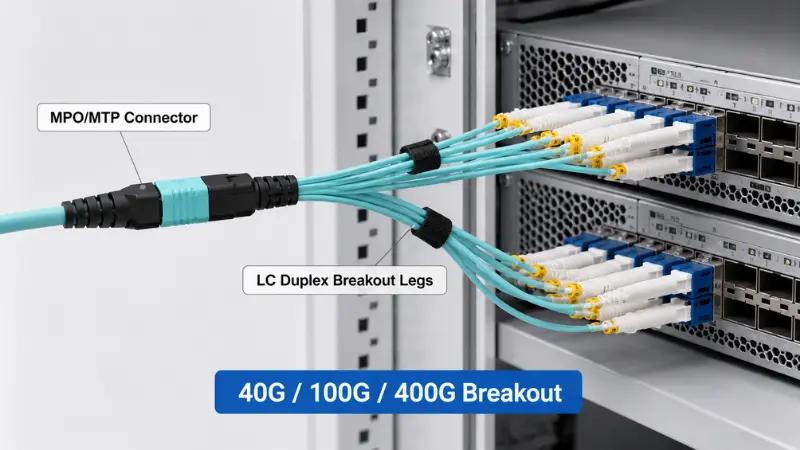

40G til 4x10G Breakout
En 40G QSFP+ SR4-port bærer fire 10G-baner over otte fibre. Når switchen og optikken understøtter breakout-tilstand, opdeler en MPO-til-LC-samling den i fire uafhængige 10G-SR-duplekslinks. Dette er en af de mest almindelige grunde til, at folk køber breakout-kabler.
100G til 4x25G Breakout
En 100G QSFP28 SR4-port fungerer på samme måde, idet den opdeles i fire 25G-links over otte fibre. Det er vigtigt at vælge den rigtige tilstand og karakter her, fordi budgettet pr.-bane er strammere; vores gennemgang påhvordan man vælger 100G kablergår ind i afvejningen-.
400G: Hvor breakout gør og ikke gælder
400G er hvor "MPO breakout for everything"-antagelsen fejler. Det afhænger helt af transceivergrænsefladen:
- 400G-DR4bruger 8 single-mode fibre (fire 100G baner) og bryder rent ud til 4 x 100G over en Base-8 MPO.
- 400G-SR8bruger 16 multimode fibre (otte 50G baner) på en Base-16 MPO og kan bryde ud til 8 x 50G eller 2 x 200G.
- 400G-FR4 og LR4er duplex single-mode-grænseflader, der bruger bølgelængdemultipleksing over et enkelt LC-par. De bruger ikke parallelle fibre, så et MPO breakout-kabel gælder slet ikke.
Så før du vælger et 400G-udbrud, skal du først læse den optiske modulspecifikation. Formfaktoren (QSFP-DD, OSFP) fortæller dig ikke fiberkortet; grænsefladetypen gør.
Hvor dukker disse kabler op?
Typiske hjem til MPO breakout-samlinger omfatter ryg-bladstof, switch-til-serverlinks, lagernetværk, kryds-forbindelsesfelter, telekomrum, campus-rygrad og tætte patch-paneler.
Eksempler på almindelige konfigurationer
Disse er de konfigurationer, de fleste projekter faktisk bestiller, med de produkter, der matcher hver enkelt:
| Konfiguration | Almindelig brug | Noter |
|---|---|---|
| 8-fiber MTP til 4x LC duplex | 40G / 100G SR4 breakout | Base-8, fuld fiber brug, ingen tomgange |
| 12-fiber MPO til 6x LC duplex | Struktureret kabling og duplex trunks | For SR4-links kan 4 af 12 fibre forblive mørke |
| 24-fiber MTP til FC/APC sele | Høj-tæthed i enkelt-tilstand | Bekræft APC polering og et tydeligt benmærkeskema |
Hvornår skal man ikke bruge et MPO Breakout-kabel?
En løs fanout er det forkerte værktøj, når:
- Linket kører mellem stativer eller rum og vil se regelmæssige bevægelser, tilføjelser og ændringer. En bagagerum plus kassette eller panel er renere og nemmere at vedligeholde.
- Du skal bruge forside-patching og holdbar mærkning til driftspersonalet.
- Porten understøtter ikke breakout-tilstand, eller grænsefladen er en duplekstype, såsom 400G-FR4, der ikke har nogen parallelle fibre, der kan brydes ud.
- Designet ville blande enkelt-tilstand og multitilstand i én kanal, hvilket ikke er tilladt.
- Strømbudgettet er allerede stramt, og et ekstra sæt stikpar ville tære på marginen.
Nøglespecifikationer, der skal bekræftes før bestilling
De fleste feltfejl kan føres tilbage til, at en af disse er forkert. Bekræft hver mod kanalen, ikke kablet alene.
- Fiberantal.Udled det fra antallet af duplekslinks, du har brug for: fire links til en 8-fiber, seks til en 12-fiber, tolv til en 24-fiber. Modstå overkøbstæthed "for en sikkerheds skyld."
- Polaritet.Lås Type A, B eller C på tværs af hele stien: transceivere, trunks, kassetter og patch-ledninger.
- Connector type og køn.MPO eller MTP; fastgjort eller frigjort hver ende; nøgleorientering; LC/SC/FC på breakout-siden; UPC eller APC.
- Fibertilstand.Match optikken. OM3/OM4 for kort multimode rækkevidde, OS2 single-tilstand for distance. Hvis du vejer karakterer, er vores noter vedrOM1 til OM5 multimodefastlægge rækkeviddegrænserne.
- Jakke og konstruktion.PVC, LSZH, stigrør eller plenum, der passer til miljøet, plus diameter, bøjningsradius, og om ben har brug for individuel kappe eller rustning.
- Breakout længde og mærkning.Længden fra fanout-til-stik skal passe til stativet; for kort klemmer ruten, for lang roder den. Hvert ben skal mærkes til dit havnekort.
- Indføringstab og testrapport.For links med høj-hastighed beskytter connectorer med lavt-tab budgettet. Vores forklaring påindføringstab i fiberpatch-snoreviser, hvorfor nogle få tiendedele af en dB betyder noget, når flere stikpar stables op.
RFQ-tjekliste for brugerdefinerede MPO Breakout-kabler
Når du sender en anmodning om tilbud, fjerner du det meste frem-og-tilbage med denne liste og forhindrer omarbejdelse:
For projektordrer skal du bede leverandøren om at mærke hvert ben i henhold til dit racklayout og bekræfte pinning og polaritet med et ledningsdiagram før produktion. Det kan dusend os dine linkoplysningerog vi returnerer en konfiguration i forhold til denne tjekliste.
Hvad skal en testrapport indeholde?
En meningsfuld fabrikstestrapport for en breakout-enhed bør som minimum dække:
- Indføringstab pr. stik eller pr. fiber, i forhold til den kvalitet, du har bestilt
- Afkasttab, især for APC og enkelt-mode-samlinger
- Polaritetsverifikation eller ledningskort, der beviser Tx/Rx-stien
- Slut-ansigtsinspektionsresultater (acceptkriterierne i IEC 61300-3-35 er den almindelige reference)
- Fibertype, stiktype og polering
- Samlingslængde og et serienummer for sporbarhed
En 5-trins udvælgelsestjekliste
- Trin 1 - Definer linket.40G til 4x10G, 100G til 4x25G, panelbrud, skift-til-server eller kryds-forbindelse? Skriv ned antallet af duplex links.
- Trin 2 - Læs udstyrsgrænsefladen.Bekræft fra dataarket, at porten understøtter breakout-tilstand, og hvilket fiberkort grænsefladen bruger.
- Trin 3 - Indstil fiberantal og base.Match Base-8/12/16 til banetællingen, så du ikke snor fibre eller betaler for meget.
- Trin 4 - Ret polaritet og køn.Vælg metoden for hele kanalen og det fastgjorte/frigjorte køn for hver ende.
- Trin 5 - Afslut de fysiske detaljer.Fibertilstand, polering, jakke, total- og breakoutlængder, mærkning og testrapporten.
Almindelige fejl at undgå?
- Behandler alle breakout-kabler som ens.Lignende udseende skjuler forskellig polaritet, antal, pinning og kortlægning. Læs delspecifikationen hver gang.
- Forlader polaritet indtil installationsdagen.At fikse det senere kan betyde udskiftning af ledninger, adaptere eller hele kabler. Design det inden bestilling.
- Parring af UPC med APC.De to har forskellig ende-fladegeometri og bør aldrig forbindes. vores notat vedrPC-, UPC- og APC-ende-ansigterforklarer, hvorfor blandingen forringer eller beskadiger linket.
- Fibertilstand stemmer ikke overens.Enkelt-tilstand og multitilstand kan ikke udskiftes; match kablet til optikken og afstanden.
- Springer rengøring og eftersyn over.En forurenet MPO ferrule forurener flere kanaler på én gang. Følg ordentligtrengøring og eftersyn af fiberstikfør hver parring, især på-højhastighedslinks.
FAQ
Hvad er forskellen mellem MPO og MTP?
MPO er den generiske multi-fiberstikstandard. MTP er US Conecs varemærkebeskyttede,-højere præcisionsversion af et MPO-stik. De hænger sammen, så bekræft køn, polaritet og karakter i stedet for at bekymre dig om navnet.
Hvad er et MPO til LC breakout-kabel?
Det er en samling med et MPO/MTP-stik i stammeenden og flere LC-stik på den anden, der bruges til at opdele en parallel kanal i individuelle dupleksforbindelser såsom 4 x 10G eller 4 x 25G.
Hvad er forskellen mellem et breakout-kabel og et MPO-trunkkabel?
Et trunkkabel har MPO/MTP-stik i begge ender og er beregnet til at blive overført til duplex gennem en kassette eller et modul. Et breakout-kabel konverteres til individuelle stik direkte uden behov for panel.
Hvad er et Type B MPO breakout-kabel?
Type B refererer til omvendt (key-op til key-op) polaritet. Det bruges i vid udstrækning til paralleloptik, fordi det tillader en enkelt patch-ledningstype og reducerer chancen for transmissions-til-transmissionsfejl.
Har MPO breakout kabler brug for han- eller hunstik?
Hvert parret par skal være et fastgjort (han) og et unpinned (hun). Det korrekte kabelkøn afhænger af transceiverporten og den adapter eller kassette, den møder, så bekræft begge før du bestiller.
Hvad er Base-8 vs Base-12 MPO breakout?
Base-8 bruger otte-fibertrin og bruger fuldt ud fibrene til fire-sporet optik. Base-12 bruger tolv og kan efterlade fire fibre mørke på et SR4-link. Base-8 er normalt renere til fire-sporet breakout; Base-12 passer til oprindelige seks-duplex trunks.
Kan MPO breakout-kabler understøtte 400G?
De kan være en del af 400G-systemer såsom DR4 (8 fibre) og SR8 (16 fibre), men dupleksgrænseflader som FR4 og LR4 bruger ikke parallelle fibre og kan ikke brydes ud. Tjek først den optiske modulspecifikation.
Hvilke oplysninger skal jeg give for et tilbud?
Datahastighed, transceivertype, fibertilstand, fiberantal og base, konnektortype og polering, MPO-køn, polaritetsmetode, total- og breakout-længder, kappevurdering og den testrapport, du har brug for.
Nøgle takeaways
Et MPO breakout-kabel er den mest direkte måde at omdanne en parallelport til individuelle duplex-links, men stikket er den nemme del. Linket virker eller fejler på fiberantal, basistype, polaritet, køn, fibertilstand og breakout-kortet, som alle skal stemme overens på tværs af hele kanalen. Beslut dem som design på kanal-niveau, match konfigurationen med den faktiske transceiver-grænseflade, og bekræft polaritet, pinning og testrapporten før produktion. For inter-rack eller hyppigt ændrede links, vej en kassette eller et panel mod en løs fanout. Med din porthastighed, fiberantal, polaritet og køn afgjort, kan en leverandør vende den korrekte samling hurtigt og med langt mindre installationsrisiko.
