En optisk splitter er en passiv fiberoptisk enhed, der deler et indkommende lyssignal i to eller flere udgangssignaler, der fordeler optisk effekt på tværs af flere fiberveje uden at kræve nogen elektrisk strøm.
I et GPON- eller EPON-netværk er det den komponent, der gør punkt-til-multipoint-arkitektur mulig - én fiber, der forlader hovedkontoret, snesevis af abonnenter forbundet i den fjerne ende. Uden det ville enhver kunde have brug for en dedikeret fiber, der kører helt tilbage til OLT, og økonomien ved FTTH ville falde fra hinanden.
Denne vejledning dækker arbejdsprincippet bag optisk opdeling, forskellene i den virkelige-verden mellem PLC- og FBT-teknologier, de ydeevnespecifikationer, der faktisk betyder noget under indkøb, og scenariebaserede-råd til at vælge den rigtige splitter. Hvis du har implementeret PON-infrastruktur eller planlægger et nyt byggeri, burde detaljerne her spare dig for hovedpine på designstadiet.
Hvordan virker en optisk splitter?
Fysikken er ligetil. Når lys bevæger sig gennem en enkelt-mode fiber, forbliver det meste af energien i kernen på 9 µm -, men ikke hele den. En lille del lækker ind i beklædningen. Bring to fiberkerner tæt nok sammen, og den lækkende energi begynder at koble sig fra den ene kerne til den anden. Dette flygtige koblingsfænomen er grundlaget for al passiv fiberopdeling.
I en produktionssplitter tager enheden ét indgangssignal og omfordeler den optiske effekt på tværs af flere udgangsporte i et defineret forhold. Tænk på en 1×4 splitter: en fiber går ind, fire fibre kommer ud, som hver bærer omkring en fjerdedel af den oprindelige signaleffekt. Ingen elektronik, ingen ekstern strømforsyning -, bare bølgeledergeometrien gør arbejdet. Det er derfor, disse komponenter kaldes passive optiske splittere.
Her bliver det praktisk. Hver split koster dig optisk strøm. En 1×2 split spiser omkring 3,5 dB. Når du når 1×32, ser du på teoretiske tab nord for 15 dB -, og det er før du tilføjer forbindelsestab, fiberdæmpning og splejsningspunkter. I de fleste FTTH-udrulninger ender splitteren med at være den største enkeltkilde til tab i linkbudgettet. At få splitforholdet forkert betyder enten at spilde OLT-porte eller at støde på problemer med modtagestrøm- ved fjerne ONU'er.
PLC Splitter vs. FBT Splitter: Hvad der faktisk betyder noget
Hver optisk splitter på markedet bruger en af to produktionsteknologier, og valget mellem dem handler mindre om, hvad der er "bedre" og mere om, hvad der passer til din specifikke implementering.
Fused Biconical Taper (FBT) splittere
FBT er den ældre tilgang. To eller flere fibre bundtes sammen, opvarmes og strækkes, indtil kernerne smelter sammen. Under nedtrapningsprocessen overvåger teknikere koblingsforholdet i realtid og stopper, når måldelingen er nået. Resultatet er en enkel, gennemprøvet enhed, der koster mindre at producere -, især ved lave splittæller som 1×2 eller 1×4.
Afvejningen viser sig i stor skala. Når du først skubber forbi 1×8, kæmper FBT-splittere med outputensartethed: nogle porte får mærkbart mere strøm end andre. Fejlraten stiger også. Bølgelængdeunderstøttelsen er begrænset til 850 nm, 1310 nm og 1550 nm - fint til grundlæggende PON, men en begrænsning, hvis du har brug for fuld-spektrumkompatibilitet. Og driftstemperaturområdet (-5 grader til 75 grader) udelukker dem for udendørs skabe i områder med hårde vintre eller ørkenvarme.
Planar Lightwave Circuit (PLC) splittere

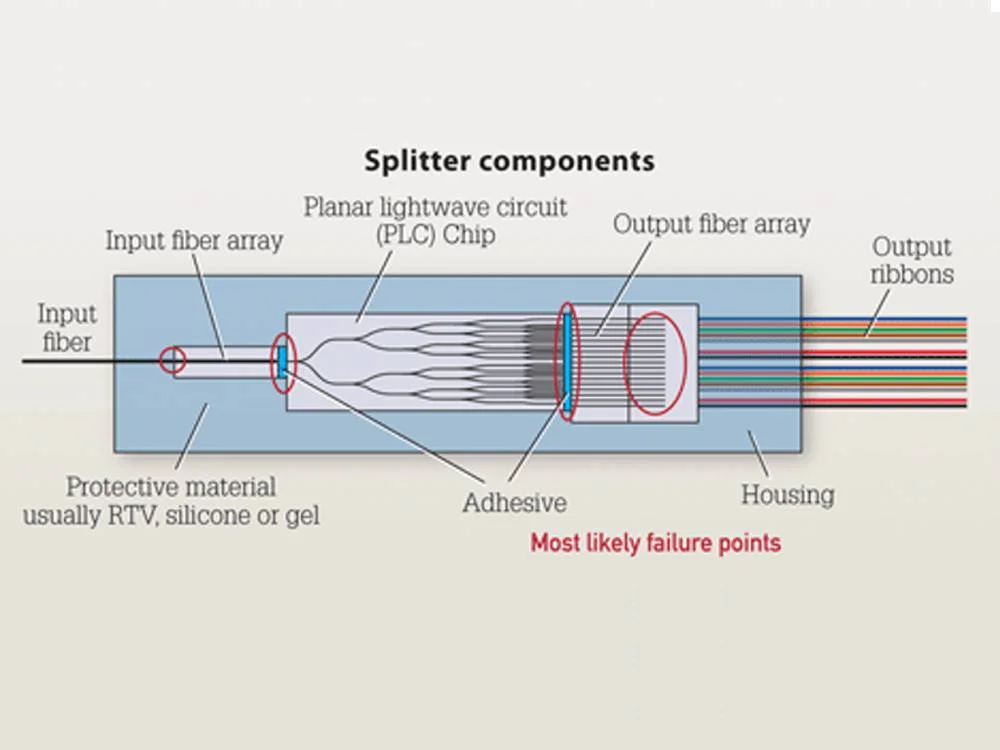

PLC-splittere er fremstillet ved hjælp af halvlederlitografiske --bølgelederkredsløb, der er ætset på et silicaglassubstrat med samme præcision, som bruges til chipfremstilling. Resultatet er tæt, ensartet output på tværs af hver port, selv ved høje splittæller.PLC fiberoptiske splittereunderstøtter hele 1260-1650 nm bølgelængdeområdet, der dækker alle standard PON-bølgelængder plus 1550 nm-båndet, der bruges til RF-videooverlejring, og 1625 nm-vinduet, der bruges til linjeovervågning.
Fordi opdelingen sker på en enkelt chip, skalerer PLC-enheder op til 1×64 eller 2×64 uden ballondannelse i størrelse. Det bredere driftstemperaturområde (-40 grader til 85 grader ifølge Telcordia GR-1209-CORE testkrav) gør dem til standardvalget for enhver udendørs eller ukontrolleret installation. Prisen pr. enhed er højere end FBT, men for alt over en 1×4-deling er PLC, hvad de fleste erfarne netværksplanlæggere specificerer - og med god grund.
Hurtig sammenligning

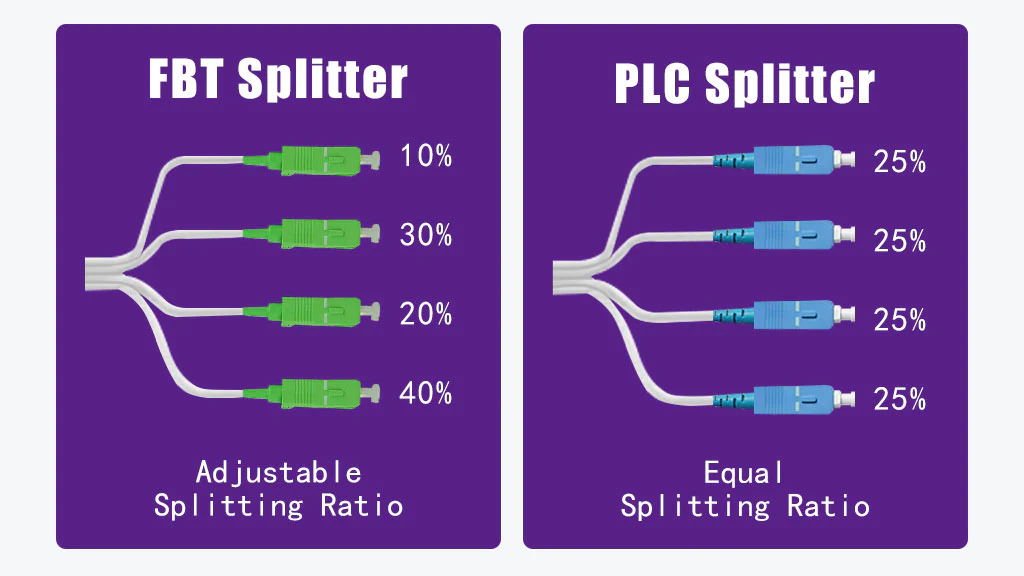

| Parameter | FBT splitter | PLC splitter |
|---|---|---|
| Fremstillingsmetode | Fibersammensmeltning og tapering | Halvlederlitografi på silica-chip |
| Bølgelængde støtte | 850 / 1310 / 1550 nm | 1260–1650 nm (fuldt spektrum) |
| Maks praktisk splitforhold | 1×8 (højere forhold har forhøjede fejlfrekvenser) | 1×64 eller 2×64 |
| Output ensartethed | Moderat - ujævn ved højere opdelinger | Høj - konsistent på tværs af alle porte |
| Driftstemperatur | -5 grader til 75 grader | -40 grader til 85 grader |
| Relativ omkostning | Lavere (især ved 1×2, 1×4) | Højere, men bedre pr.-portværdi i skala |
| Bedste pasform | Budget-følsomme, lavt-antal, indendørs implementeringer | Højt-tal, udendørs, transportør-PON |
Ydeevnetærsklerne nævnt ovenfor er baseret på Telcordia GR-1209-CORE og GR-1221-CORE standarder, som definerer krav til pålidelighed og optisk ydeevne for passive optiske komponenter, der bruges i telekommunikationsnetværk.
Nøgleydelsesspecifikationer, du skal tjekke, før du køber
Specifikationsark kan være tætte, men fem parametre betyder mest -, og at springe nogen af dem over under indkøb er en fejl, der har ført til reelle feltfejl:
- Indføringstab:Hvor meget optisk strøm bruger splitteren. En vel-lavet 1×8 PLC-splitter skal være mindre end eller lig med 10,5 dB; a 1×32 ved mindre end eller lig med 17,5 dB. Disse tærskler kommer fra GR-1209-CORE Tabel 2. Hvis en leverandørs datablad viser værdier væsentligt over disse, vil dit linkbudget ikke lukke på afstand.
- Afkasttab:Reflekteret strøm tilbage mod kilden. For SC/APC-terminerede splittere (standarden i GPON), skal returtab være større end eller lig med 55 dB. Dårligt returtab forårsager OLT-modtagerstøj og forringer opstrømssignalkvaliteten.
- Ensartethed:Gabet mellem den bedste og den dårligste udgangsport. Alt over 1,5 dB betyder, at nogle abonnenter får mærkbart svagere signaler. I en 1×32- eller 1×64-implementering er stram ensartethed ikke valgfri - det er det, der holder din abonnent længst online.
- Driftsbølgelængde:PON-netværk har brug for 1260–1650 nm båndpasdækning. Dette kan ikke-forhandles, hvis du kører GPON (1490/1310 nm) med videooverlejring (1550 nm) eller planlægger at tilføje XGS-PON-tjenester (1577 nm nedstrøms) på den samme fiber.
- Direktivitet:Måler krydstale-isolation mellem udgangsporte. Mål Større end eller lig med 55 dB. Lav retningsbestemmelse betyder, at abonnentsignaler kan bløde ind i hinanden - et reelt problem i høj-tæthedsopdelinger.
Valg af en splitter efter implementeringsscenarie
Den "rigtige" splitter afhænger helt af, hvor den skal hen, og hvad den skal gøre. Her er, hvordan beslutningen normalt udspiller sig i praksis:

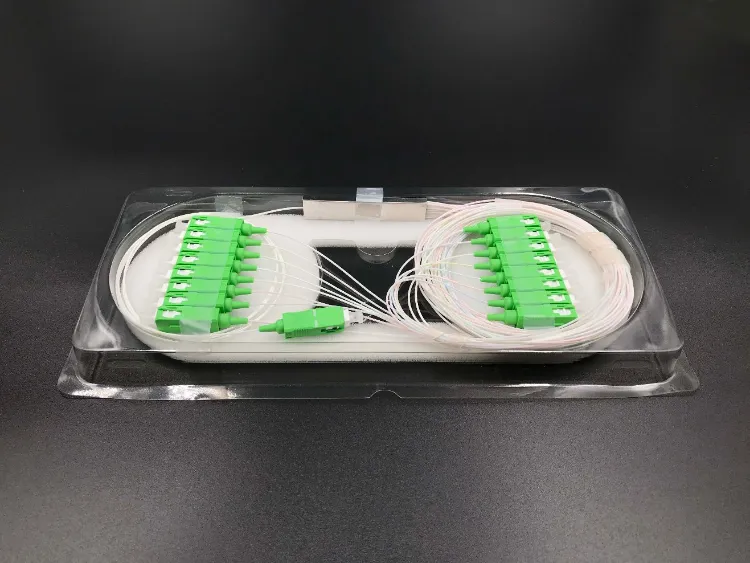

Lille FTTH-projekt (under 50 boliger): A 1×8 PLC splitteri en ABS-boks er arbejdshesten her. Det holder indføringstab håndterbart, passer ind i en standard udendørs distributionsboks og giver plads til at vokse, hvis kvarteret udvider sig. For de mindste klynger kan - sige, fire hjem på én dråbe - en FBT 1×4 kan fungere, hvis budgettet er den primære begrænsning.
Tæt by-MDU (lejlighedsbygninger, kontortårne):Gå med 1×32 PLC i en LGX-kassette eller 1U rack-monteringsformfaktor. Porttæthed har betydning i stigerskabe, hvor pladsen er trang. Sørg for, at splitteren er forud-forbundet med SC/APC for at fremskynde installationen - feltsplejsning i et overfyldt stigrør er langsom og fejl-tilbøjelig.
Udendørs gadeskabe:PLC er obligatorisk. Alene temperaturcyklussen vil nedbryde en FBT-splitter over tid. ABS-emballeret eller blokfrifiberoptiske splittereklassificeret til -40 grader til 85 grader er standarden her. Angiv IP65-klassificerede kapslinger, hvis skabet er udsat for vejrlig.
Links til landdistrikter eller langdistance-:Indsættelsestab er begrænsningen. Hver dB tæller, når ONU er 15–20 km fra OLT. Brug det laveste splitforhold, der stadig tjener dit antal abonnenter, og overvej ubalancerede splittere, der tildeler mere strøm til den fjerneste bruger. Et 1×16 er ofte det praktiske loft for landlige spændvidder - skub til 1×32 og du risikerer at falde under modtagerens følsomhed i den fjerne ende.
Centralkontor eller datacenter: Rack-monterede PLC-splitterei 1U huse er bygget til dette miljø. De glider ind i standard 19-stativer, bruger præ-terminerede patch-ledninger og tillader hot-swap-vedligeholdelse uden at forstyrre tilstødende kredsløb. For PON-aggregeringshylder, der betjener hundredvis af abonnenter, giver 2×32 eller 2×64-konfigurationer med dobbelt input den redundans for failover, som SLA'er af carrier-grade kræver.
Almindelige fejl, der koster tid og penge
Nogle få mønstre dukker op igen og igen i feltinstallationer. Over-opdeling er den hyppigste: Ingeniører specificerer en 1×32, fordi de ønsker kapacitetshøjde, men linkbudgettet kan ikke understøtte det i den nødvendige afstand. Resultatet er marginale ONU'er, der falder offline under temperaturskift eller forbindelsesældning. Kør altid energibudgetberegningen først - og vælg derefter splitforholdet.
Connector uoverensstemmelse er en anden. Blanding af SC/UPC og SC/APC i den samme PON-sti introducerer refleksionspunkter, der forringer ydeevnen. Det lyder grundlæggende, men det sker jævnligt på store arbejdspladser med flere installationshold. Rettelsen er enkel: standardiser på SC/APC på tværs af hele det udvendige anlæg. Sørg for, at din splitter, patch-ledninger ogenkelt-mode fiberinfrastruktur alle matcher.
Endelig ignorerer ensartethedsspecifikationer. På papiret kan en billig splitter med 2,5 dB ensartethed og en kvalitetssplitter med 1,0 dB ensartethed virke ens. I praksis betyder det mellemrum på 1,5 dB, at én abonnent på dit 1×32-netværk kan modtage halvdelen af den optiske effekt af en anden. Over et spænd på 10–15 km afgør denne forskel, hvem der forbliver forbundet, og hvem der ikke gør.
Hvor der bruges optiske splittere

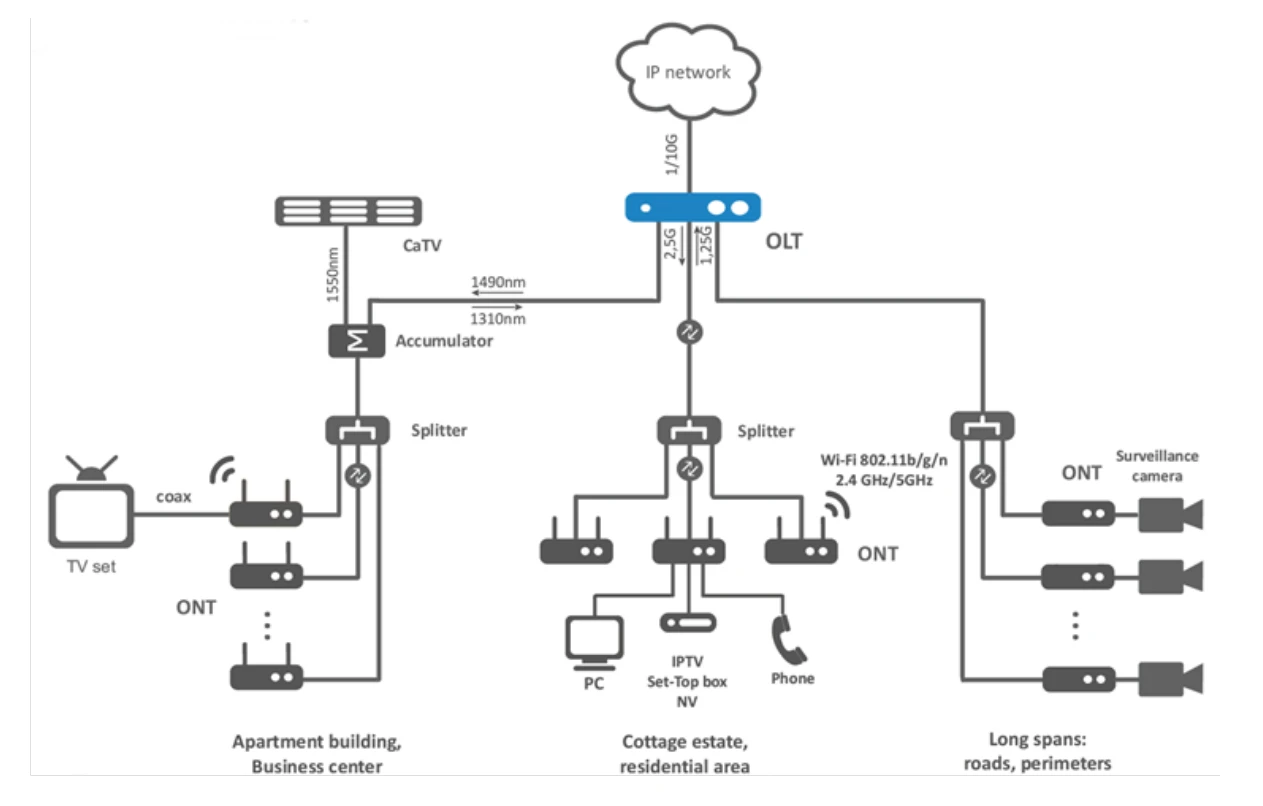

Telekommunikation er fortsat den dominerende anvendelse. I en GPON- eller XGS-PON-arkitektur sidder splittere mellem OLT'en på hovedkontoret og ONU'erne hos kunden, hvilket gør det muligt for én fiber at betjene 32 eller 64 endepunkter. Denne point-to-multipoint-model er rygraden i bredbånds-, erhvervsfiber- og CATV-levering over hele verden.
Uden for telekommunikation bruger virksomhedens passive optiske LAN (POL)-implementeringer splittere til at reducere antallet af aktive switches i campusbygninger - en enkelt fiberbackbone erstatter etager af kobberkabler og Ethernet-switche. Industrielle faciliteter dirigerer splittere gennem sensornetværk og udnytter fiberens immunitet over for elektromagnetisk interferens. Test- og måleopsætninger bruger vandhanesplittere til at overvåge live trafik uden afbrydelse af tjenesten.
Hvad er det næste for Splitter-teknologi
Skubningen mod 10G-PON (XGS-PON, 50G-PON) og konvergeret multi-bølgelængdeadgang hæver barren for splitterydelse. Operatører, der co-eksisterer GPON og XGS-PON på den samme fiber, har brug for splittere med fladt indsættelsestab på tværs af hele 1260-1650 nm-vinduet - enhver bølgelængdeafhængig-variation kan vippe et marginalt link ud over kanten. PLC-teknologi håndterer dette godt; Det gør FBT ikke.
Ubalanceret opdeling vinder reelt indpas. I stedet for at behandle hvert output ens, allokerer ubalancerede splittere strøm asymmetrisk - mere til fjerntliggende eller høj-efterspørgselsbrugere, mindre til nærliggende. Dette forbedrer portudnyttelsen og kan eliminere behovet for optiske forstærkere i scenarier med udvidet-rækkevidde.
På fremstillingssiden fortsætter PLC-chipdensiteten med at forbedres. Splittere, der understøtter 1×128 på en enkelt chip, er allerede på vej i produktion, hvilket presser abonnentens-per-OLT-portforhold højere og reducerer omkostningerne pr. tilsluttet husstand i stor-fiberbyggeri.
Ofte stillede spørgsmål
Q: Hvad er forskellen mellem en PLC-splitter og en FBT-splitter?
A: FBT-splittere er lavet ved fysisk at smelte fibre sammen - enkelt, billigt og effektivt op til ca. 1×4. PLC-splittere er fremstillet på en silica-chip ved hjælp af litografi, hvilket giver dem bedre ensartethed, bredere bølgelængdeunderstøttelse (1260–1650 nm) og højere splitforhold (op til 1×64). For en dybere teknisk opdeling, se dettefiberoptisk splitter sammenligning.
Q: Hvor meget signaltab introducerer en optisk splitter?
A: Det afhænger af splitforholdet. Grove benchmarks pr. GR-1209-KERNE: 1×2 ≈ 3,5 dB, 1×8 ≈ 10,5 dB, 1×16 ≈ 13,5 dB, 1×32 ≈ 17,5 dB. Faktiske værdier fra kvalitets PLC splittere kommer typisk lidt under disse tal. Det kritiske trin er at verificere, at dit samlede linktab - splitter, fiber, stik, splejsninger - forbliver inden for transceiverens strømbudget.
Q: Kan én optisk splitter arbejde med både GPON og EPON?
A: Ja. Begge standarder fungerer inden for vinduet 1260–1650 nm. En PLC-splitter, der er klassificeret til dette fulde båndpas, er protokol-agnostisk -, den deler optisk effekt uanset rammeformatet. Det samme gælder for 10G-PON-varianter som XGS-PON og 10G-EPON.
Q: Hvor skal splittere placeres i et PON-netværk?
A: Der er ikke et enkelt rigtigt svar. Centraliseret placering på hovedkontoret forenkler vedligeholdelsen, men kræver længere fiberkørsler. Distribueret placering - i gadeskabe eller kældre i bygninger - reducerer fiberforbruget og reducerer tab af sidste-mile, men tilføjer flere feltindhegninger til at administrere. De fleste operatører lander på en to-trinsdeling: en 1×4 ved kabinettet, derefter 1×8 ved bygningens indgang, hvilket giver en kombineret 1×32 rækkevidde med håndterbart tab på hvert trin.
Q: Hvilke stik skal jeg bruge med optiske splittere?
A: SC/APC er PON-standarden. Den 8--graders vinklede polering skubber returtabet til under -60 dB, hvilket er afgørende for opstrøms transmissionskvalitet. SC/UPC fungerer til mindre krævende applikationer. LC-stik dukker op i rackmiljøer med høj tæthed. Det vigtige er konsistens - alle stik, adaptere og patch-ledninger i stien skal være af samme type for at undgå refleksionsmismatch.
