Hvad er ODF? Optisk distributionsramme forklaret

En optisk distributionsramme, normalt forkortet til ODF og nogle gange kaldet en fiberoptisk distributionsramme, er det strukturerede punkt, hvor fiberoptiske kabler termineres, splejses, lappes og beskyttes. Du finder ODF'er i telekomrum, FTTH-netværk, datacentre, virksomhedsbygninger og industrielle kommunikationssystemer. Denne guide er skrevet ud fra ingeniørernes perspektiv, der understøtter optisk distributionsnetværk (ODN) og fiberadgangsprojekter, så målet er ikke kun at liste de ODF-typer, der findes, men at hjælpe dig med at matche en ramme til dit fiberantal, installationsplads, konnektorformat, splejsningskrav og langsigtet udvidelsesplan.

Når købere sammenligner muligheder, er det praktiske spørgsmål sjældent "hvilke typer er tilgængelige?" Det er normalt "hvilken ODF-type passer egentlig til mit websted, og hvad skal jeg bekræfte med leverandøren, før jeg afgiver ordren?" Afsnittene nedenfor besvarer begge dele, og artiklen afsluttes med en udvælgelsesvejledning, en specifikationstjekliste, bearbejdede konfigurationseksempler og en FAQ.

Hvad er enOptisk fordelingsramme(ODF)?

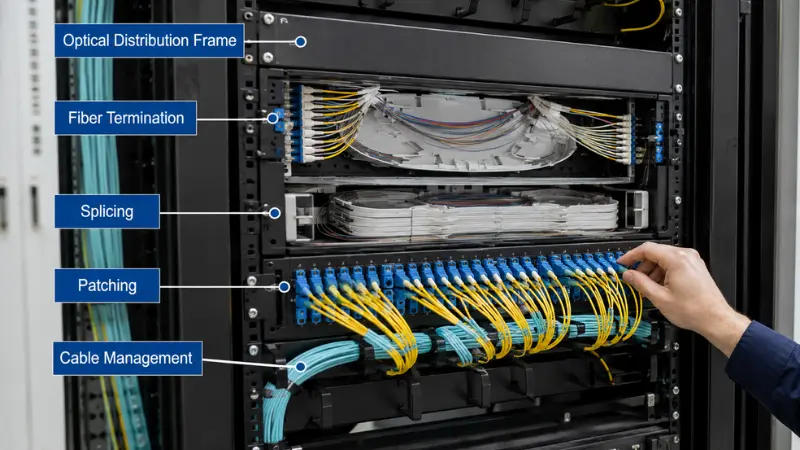

En optisk distributionsramme er et fiberstyringskabinet, der bruges til at afslutte, splejse, lappe, beskytte og organisere optiske fibre. Indgående kabler er forbundet til udgående fibre, pigtails, patch ledninger eller passive komponenter såsom splittere, og hver forbindelse holdes mærket, beskyttet og tilgængelig til vedligeholdelse i stedet for at stå løst inde i en boks.

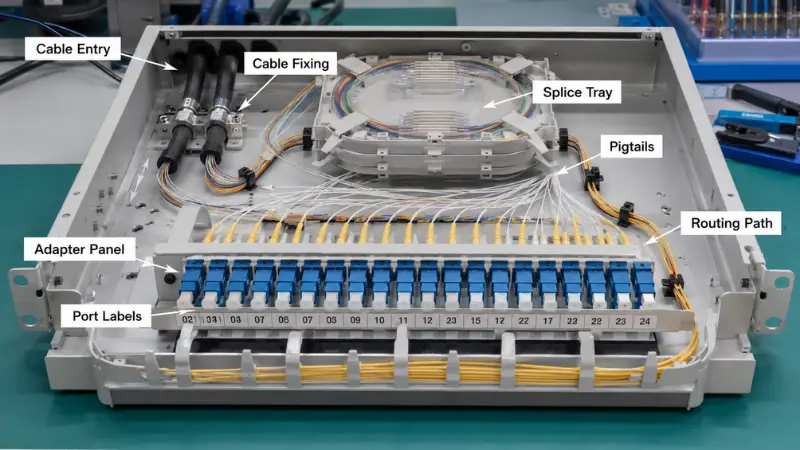

I daglig drift understøtter en vel-designet ODF fiberterminering, fusionssplejsningsbeskyttelse, patch-ledningsrouting, kabelslaklagring, stikbeskyttelse og netværkstestning eller omkonfiguration. Grunden til, at dette betyder noget, er konkret snarere end kosmetisk: Når en fejl opstår uden for arbejdstiden, lader en ramme med tydelig portnummerering og tilgængelige splejsningsbakker en tekniker isolere og reparere forbindelsen på få minutter, mens en overfyldt, umærket ramme forvandler det samme job til timers sporing af fibre i hånden. Mange af de samme terminerings- og beskyttelsesfunktioner vises også i kompaktfiberoptiske terminaler og distributionsboksebruges tættere på abonnenten, hvorfor de to produktfamilier er nemme at forveksle. Den skelnen vender vi tilbage til senere.

Hovedtyper af optiske distributionsrammer

ODF'er kan grupperes efter monteringsmetode, installationsmiljø, kapacitet, intern struktur og anvendelse. De mest almindelige kategorier er stativmontering, vægmontering, udendørs, DIN-skinne, PLC-splitter og modulrammer med høj-densitet. Hvert afsnit nedenfor dækker, hvad typen er, hvor den passer, og en praktisk detalje, som ofte bliver overset under udvælgelsen.

Rack Mount ODF

En rackmonteret ODF installeres i et standard 19--tommers udstyrsrack og er arbejdshesten i telekomrum, datacentre, centralkontorer, serverrum og virksomheds backbone-kabler. Den tilbydes typisk i 1U-, 2U-, 3U- eller 4U-højder, og den integreres rent med switches, routere og patchpaneler ved siden af. Som en grov guide bærer en 1U-enhed ofte op til 24 fibre, en 2U-enhed omkring 48 til 96 fibre og 3U til 4U-enheder 96 til 144 fibre eller mere. Disse tal bevæger sig betydeligt med adapterformat, så en ramme, der bruger LC- eller MPO-paneler med høj tæthed, vil passe til langt flere fibre pr. U end én, der bruger SC.

Detaljen, der afgør den langsigtede brugervenlighed, er valget mellem et fast og et glidende skuffedesign. En fast ramme er enklere, mere stabil og billigere, hvilket passer til stabile backbone links, der sjældent ændres. En glidende skuffe lader bakken trække fremad til splejsning og inspektion, hvilket er det bedre valg på enhver ramme, der vil se hyppige bevægelser, tilføjelser og ændringer. Før du specificerer en glidetype, skal du kontrollere, at der er tilstrækkelig plads foran stativet til, at skuffen kan strækkes helt ud, fordi en ramme med høj-densitet, som ikke kan åbnes i en tæt gang, er svær at vedligeholde.

Vægmontering ODF

Et vægbeslag ODF fastgøres direkte til en væg i stedet for at sidde inde i et stativ, så det er det naturlige valg, hvor der ikke findes et stativ, eller hvor der er trangt om pladsen: små telecom-rum, kontorbygninger, lejlighedskældre, gulvfordelingspunkter og FTTH-bygningsindgange. Det er normalt kompakt, låsbart og velegnet til moderat fiberantal såsom 12, 24 eller 48 kerner.

Når du vælger en vægmonteringsenhed, betyder kabelindføringsretningen mere, end den først ser ud. En ramme monteret i et smalt stigrør eller skaft har ofte behov for bund- eller sideindgang frem for bagindgang, fordi der simpelthen ikke er plads bag kassen til at føre et kabel uden en skarp bøjning. Bekræft indgangsretningen, den indvendige splejsningsbakkekapacitet, adapterpanelets layout og den ledige plads til fibercoiling før bestilling, ikke efter at kassen allerede er på væggen.

Udendørs ODF

En udendørs ODF afslutter og distribuerer fiber på udsatte eller semi-udsatte steder såsom FTTH-adgangspunkter, udendørs telekomskabe, stangmonteret-distribution, bredbånd i landdistrikter og industriområder. I modsætning til en indendørs ramme lever eller dør en udendørsenhed på sin miljømæssige tætning, så portantal er kun halvdelen af ​​specifikationen.

Figuren, der skal forankres på, er den indtrængende beskyttelsesklassificering, der er defineret i den internationale standardIEC 60529 (IP-koden). I praksis betyder IP54 støv-beskyttet og modstandsdygtig over for sprøjtende vand, hvilket kan passe til en beskyttet eller skabsmonteret-stilling; IP65 betyder støv-tæt og beskyttet mod vandstråler med lavt-tryk, hvilket er et mere realistisk minimum for en ramme, der er fuldt udsat for vejret; og IP66 til IP68 tilføjer stærkere dyser eller midlertidig nedsænkning. Bemærk, at en højere nedsænkningsvurdering ikke automatisk indebærer jetmodstand, fordi de to er separate tests, så et sted, der ser både slagregn og stillestående vand, kan have brug for en dobbelt vurdering. Ved siden af ​​IP-tallet skal du kontrollere UV-modstanden, kabelforskruningens design, husets korrosionsbestandighed, låsemetoden og hvordan kondens håndteres. En dårligt forseglet udendørs ramme er en af ​​de mest almindelige årsager til fugt{12}}relaterede fejl år efter installationen.

DIN Skinne ODF

En DIN-skinne ODF er en kompakt enhed, der klikker på en DIN-skinne inde i et el-skab eller industrielt styreskab, og den er bygget til lave fibertal i automationssystemer, strømkommunikation, smart grid-udstyr, transportstyreskabe og fabriksnetværk. Dens værdi er integration: den bringer fiberterminering og beskyttelse ind i det samme panel som de elektriske ledninger uden at kræve et separat stativ.

Til industrielt arbejde skal du se forbi fiberantallet til det mekaniske miljø. Vibration, tilgængelig skabsdybde, jordingskrav og kabeltrækaflastning har alle indflydelse på, om rammen forbliver pålidelig, og fiberføringen bør arrangeres, så en tekniker kan nå stik uden at forstyrre nærliggende strømledere.

PLC Splitter ODF

En PLC splitter ODF rummer passive optiske splittere inde i rammen, så en feederfiber er opdelt i mange abonnentfibre, hvilket gør den til en kernebyggesten i FTTH-, GPON- og EPON-adgangsnetværk standardiseret i referencer som f.eks.ITU-T G.984 GPON-anbefalinger. En enkelt ramme kan kombinere terminering, splitterinstallation, patching og kabelstyring, hvilket holder et passivt optisk netværksimplementering ryddeligt. Typiske konfigurationer løber fra 1×8 op til 1×32 eller 1×64, og det rigtige forhold afhænger af linkbudgettet og abonnent-tætheden for projektet.

To tekniske punkter er værd at planlægge efter. For det første driver split-forholdet portlayoutet og vedligeholdelsespladsen, fordi en 1×32-splitter leverer langt flere output-adaptere end en 1×8, og disse udgange har brug for plads til at blive lappet og mærket uden at blive trængsel. Det hjælper også med at beslutte tidligt mellem centraliseret opdeling i én node og distribueret opdeling på tværs af netværket, en afvejning-, der forklares godt i denne oversigt overoptiske splitter typer. For det andet bruger PON-implementeringer næsten altid vinkel-polerede (APC) konnektorer. Årsagen er returtab: refleksioner i et delt passivt træ forringer signalkvaliteten for hver abonnent på grenen, og APC-endeflader undertrykker disse refleksioner langt bedre end flade-polerede. Bekræft splitterforholdet, polering af stik, input- og outputlayout, tilgængelig splejsningsbakkeplads og etiketteskema før bestilling, og gennemsePLC splittermuligheder for at matche det nøjagtige forhold, dit design har brug for.

Modulær ODF med høj-densitet

En modulær ODF med høj-densitet er designet til et stort fiberantal i begrænset rack- eller gulvplads, og det er standardvalget til datacentre, centralkontorer, bærerbackbone, store campusser og samlingspunkter, der har brug for plads til at vokse. I stedet for et enkelt fast panel bruger disse systemer modulære adapterpaneler, aftagelige kassetter, flere splejsningsbakker og konstruerede routingstier, og de understøtter almindeligvis LC- eller MPO/MTP-grænseflader.

Fejlen at undgå her er at vælge udelukkende på maksimalt portantal. Ved meget høje tætheder trænger patch-ledninger sammen,-adgangspladsen foran bliver snæver, og en overfyldt ramme inviterer til utilsigtet afbrydelse af den forkerte port under vedligeholdelse. Det afgørende spørgsmål for arbejde med høj-densitet, inklusive LC-versus-array-valget, der er dækket i dettepraktisk guide til LC versus MTP/MPO, er, om teknikere stadig kan nå porte, administrere patch-ledninger og bevare bøjningsradius, når rammen er fuldt lastet.

ODF-typer sammenligningstabel

Kapacitetsintervaller er kun typiske værdier og varierer efter produktdesign, adapterformat og leverandørkonfiguration. Bekræft altid det nøjagtige fiberantal og panelindstillinger mod dataarket.

Hurtig ODF-valgvejledning

Hvis du kun har brug for en hurtig styring mod den rigtige kategori, kortlægger nedenstående tabel almindelige projektsituationer til et passende udgangspunkt. Behandl det som en shortliste, og bekræft derefter detaljerne ved hjælp af tjeklisten længere nede.

Hvordan vælger man den rigtige ODF til dit projekt?

At vælge en ODF er ikke blot at vælge en boks med nok porte. En ramme skal passe til hele designet, så nedenstående faktorer bør alle bekræftes inden køb.

Fiberantal og fremtidig udvidelse

Start med antallet af fibre, du skal afslutte, splejse eller lappe i dag, og tilføj derefter en reserve. En ramme, der er dimensioneret nøjagtigt til nutidens 24 fibre, efterlader ingen plads, når pladsen vokser til 48, og eftermonteringskapacitet koster senere normalt mere end at købe den nu. I praksis reserverer mange projekter 20 til 50 procent ledig kapacitet til fremtidige links, backup-fibre og opgraderinger. Spørg hvor mange fibre der kommer ind, hvor mange der går ud, om der kommer flere brugere eller bygninger til, og om splejsningsbakken og adapterkapaciteten kan absorbere den vækst.

Installationsplads

Placeringen dikterer i høj grad typen. Et eksisterende 19-tommers rack peger på en rackmonteringsramme; et sted med kun vægplads peger på en vægmonteringsramme; et fiberforløb inde i et industriskab peger på en DIN-skinneramme; og en installation udsat for regn, støv eller temperatursvingninger udelukker en standard indendørsenhed til fordel for en udendørs. Mål den reelt tilgængelige plads, inklusive stativdybde eller skuffeafstand, før du forpligter dig til en model.

Indendørs kontra udendørs miljø

Indendørs og udendørs rammer er ikke udskiftelige. Indendørsenheder passer til beskyttede rum såsom udstyrsrum, kontorer og teleskabe, hvor tætning ikke er prioriteret. Udendørsenheder har brug for forsvarlig beskyttelse mod fugt, støv, korrosion og UV, hvorfor IP-klassificering, husmateriale, dørtætning, forskruningsdesign, låsestruktur og temperaturområde alle hører hjemme i specifikationen. Forskellene mellem indendørs og udendørs håndtering, herunder kabeltyper og føring, er dækket i denne guide tilindendørs og udendørs installation af fiberkabel. Brug af en indendørs ramme udendørs er en hyppig og undgåelig årsag til nedsat pålidelighed.

Stik- og adaptertype

ODF'er kan konfigureres med SC-, LC-, FC- eller ST-adaptere, og det rigtige valg følger de eksisterende patch-ledninger, pigtails og aktive udstyrsgrænseflader. Som et generelt mønster,SC stiker udbredt inden for telekommunikation og FTTH,LC stikdominerer datacenter med høj-densitet og virksomhedsarbejde, FC optræder i noget telekommunikation og instrumentering, og ST overlever i ældre netværk. Bekræft formatet mod matchningenfiberoptiske adapteredu har tænkt dig at bruge.

Polsk type fortjener lige stor opmærksomhed. UPC (flade, let hvælvede) endeflader giver typisk et returtab på omkring 50 dB, mens APC (vinklet 8-grader) endeflader når omkring 65 dB ved at reflektere strølys ind i beklædningen i stedet for at gå tilbage i fiberen, hvorfor APC er standard i PON- og RF-videoapplikationer. De to må ikke parres med hinanden: en APC-til-UPC-forbindelse forårsager stort indføringstab og kan fysisk beskadige ferrulens endeflader. Hvis du vejer mulighederne, skal denne forklaring afPC, UPC og APC poleringstyperdækker forskellene i detaljer.

Splejsningsbakkekapacitet

Hvis rammen skal bruges til fusionssplejsning, skal den interne bakkekapacitet matche fiberantallet, ikke kun adapterantallet. En almindelig og frustrerende fejl er at købe en ramme med masser af adapterporte, men for få bakker. Som en planlægningsregel kan en splejsningsbakke normalt rumme 12 eller 24 beskyttede splejsninger, så et 24-fiberjob har brug for ca. en til to bakker, et 48-fiberjob to til fire og så videre. Når bakker løber korte, er symptomerne forudsigelige: varmekrympende ærmer har ingen steder at sidde, fibre kan ikke vikles inden for deres mindste bøjningsradius, vedligeholdelse betyder, at eksisterende splejsninger genforstyrres, og fremtidig ekspansion bliver akavet. I henhold til praksis opsummeret afFiberoptikforeningen, små kabler kræver generelt en bøjningsradius på omkring 25 mm efter installation, og en ramme, der ikke kan holde denne radius, vil stille og roligt øge indføringstabet. Planlæg bakkeantal, ærmeopbevaring og routingstien sammen, og gennemgå dinfiber pigtailsved siden af ​​rammen, så afslutninger og bakker er kompatible. Hvis du stadig vælger mellem splejsning og felt-installerede konnektorer, er denne sammenligning affusionssplejsninger en nyttig reference.

Kabelindgang og vedligeholdelsesadgang

Kabelindføringsretning er en reel-verden begrænsning, ikke en detalje. Rammer understøtter bag-, side-, top- eller bundindgang, og et misforhold til webstedets layout fremtvinger skarpe bøjninger eller rodet ruteføring. Vedligeholdelsesadgang følger samme logik: en glidende skuffe eller front-adgangsdesign er lettere at arbejde i for hyppigt ændrede netværk, mens en fast struktur er acceptabel for stabile links med få ændringer. En ramme, der ser kompakt ud på papiret, kan være svær at servicere, når først kablerne er i.

Mærkning og kabelstyring

Tydelig mærkning sparer tid under fejl og opgraderinger, og i større rammer forårsager dårlig mærkning forkerte forbindelser, længere fejlisolering og undgåelige udfald. En god ramme tillader tydelig portnummerering, dedikeret etiketplads, patch-ledningsringe, bindepunkter, et slapt opbevaringsområde og adskillelse mellem indgående kabler og patch-kabler. Behold routingen af ​​dinpatch ledningerplanlagt fra starten i stedet for tilføjet som en eftertanke.

ODF-specifikationstjekliste før du anmoder om et tilbud

Forberedelse af disse detaljer, før du kontakter en leverandør, forkorter frem-og-tilbage og mindsker risikoen for at modtage den forkerte konfiguration.

• Det samlede antal fibre skal ophøre nu, plus reserveprocenten til fremtidig vækst.
• Indendørs eller udendørs installation, og til udendørs, mål-IP-klassificeringen.
• Monteringsmetode: 19-tommers rack U-højde, væg, stang, DIN-skinne eller skab.
• Stik- og adapterformat (SC, LC, FC eller ST) og poleret (UPC eller APC).
• Pigtail og patch cord type, længde og mængde.
• Antal splejsningsbakker og den nødvendige kapacitet pr. bakke.
• Splitter ratio og split position, til PON projekter.
• Kabelindgangsretning og kablets udvendige diameter eller forskruningstørrelse.
• Etikettering og port-nummereringsskema.
• Fast eller glidende struktur, og den nødvendige adgangsside.

Eksempel ODF-konfigurationer

Tre anonymiserede scenarier viser, hvordan ovenstående faktorer kombineres i praksis.

Lille FTTH bygning distributionspunkt

For 24 fibre med SC/APC pigtails inde i et stigrør er en kompakt vægmonteret ODF med to splejsningsbakker og kabelindgang i bund eller side normalt tilstrækkelig. Reservering af et par ekstra porte giver plads til yderligere enheder i bygningen uden at tilføje en ekstra ramme.

Datacenter aggregering

Til 96 fibre på LC i en travl gang, en 2U høj-tæthed, glidende rackmonteret ODF med frontadgang og dobbelt kabelindgang holder patching håndterbar og beskytter bøjningsradius under en kraftig patch-ledningsbelastning. Den skydeskuffe er vigtig her, fordi ændringer er hyppige.

Landdistrikternes FTTH-adgang på en pæl

For en feeder opdelt mod mange abonnenter, en udendørs splitter fordelerramme klassificeret IP65 eller højere, udstyret med en1×32 splitterog SC/APC-stik, håndterer både opsplitning og miljøeksponering i ét kabinet.

ODF-valg efter applikation

FTTH- og PON-adgangsnetværk

FTTH-arbejde har en tendens til at bruge vægmonteringsrammer indendørs, udendørsrammer ved udsatte adgangspunkter og PLC-splitterrammer, hvor som helst passiv opdeling er påkrævet. Et kælder-, telekommunikationsrum eller et gulvfordelingspunkt kræver normalt en vægmonteringsenhed; en ekstern placering kræver en udendørs-bedømt en; og en opdelingsknude kræver en splitterramme, der integrerer splitteren med terminering. For et bredere overblik over, hvad en passiv bygning kræver, er detteFTTH passive komponenterindkøbsguide er en hjælpsom ledsager.

Datacentre og telerum

Disse miljøer favoriserer rackmontering og modulære rammer med høj-densitet, og de kræver generelt et højt fiberantal, LC-adaptere med høj-densitet, ren patch-ledningsføring, pålidelig mærkning og plads til at udvide. I tætte stativer vejer kabelstyring lige så meget som den rå porttæthed.

Virksomhedsbygninger og campusnetværk

Her afhænger den rigtige ramme af rygradens design. Et hovedudstyrsrum bruger ofte en stativmonteringsramme, mens gulvfordelingspunkter bruger vægmonteringsrammer. På tværs af en multi-bygningscampus afslutter ODF'er rygradsfibrene og giver et rent patchingspunkt mellem bygninger, switches og udstyrsrum.

Industri- og kontrolskabsnetværk

Industrielle netværk læner sig op af DIN-skinnerammer eller kompakte vægmonterede enheder. Rammen skal passe til styreskabet, skærme fibrene mod mekanisk belastning og lade teknikere nå stik uden at røre de elektriske ledninger, med vibrationer, støv, skabstemperatur og trækaflastning indregnet.

ODF versus Fiber Patch Panel versus Fiber Distribution Box

Købere blander ofte disse tre sammen, fordi de alle administrerer fiberforbindelser, men alligevel er de ikke det samme. En ODF er normalt den mest komplette enhed, der kombinerer adapterpaneler, splejsningsbakker, kabelføring, slap opbevaring og beskyttelse. Et fiberpatchpanel er mere fokuseret på forbindelsesret patching inde i et stativ, selvom nogle inkluderer splejsningsbakker. En fiberfordelingsboks er typisk mindre og sidder tættere på slutbrugerne, i FTTH-bygninger, gulvpunkter eller udendørs adgangssteder.

En kort vej til at beslutte: Brug en ODF, når du har brug for struktureret afslutning, splejsning, patching og administration sammen; brug et patchpanel, når du primært har brug for rack-baseret patching i nærheden af ​​aktivt udstyr; og brug en distributionsboks, når du har brug for kompakt distribution tæt på brugerne. Fordi navngivning varierer mellem leverandører og markeder, skal du vurdere den faktiske struktur, kapacitet og funktion frem for etiketten på dataarket. Dette dybere kig påforskelle mellem en ODF og en fiber patch paneler værd at læse, hvis grænsen stadig føles sløret.

Almindelige fejl ved valg af en ODF

Vælg kun efter havnetælling

Havnetal betyder noget, men det er ikke nok alene. Splejsningskapacitet, kabelindføring, adapterformat, vedligeholdelsesplads og udvidelseshøjde afhænger alt sammen, om rammen rent faktisk fungerer på stedet.

Ignorerer fremtidig udvidelse

En lav-prisramme uden ekstra kapacitet bliver dyr i det øjeblik, netværket vokser. Planlæg fibervækst før det endelige valg frem for efter.

Brug af en indendørs ODF udendørs

Indendørs rammer er ikke bygget til regn, støv og vedvarende udendørs eksponering. Udendørs installationer har brug for et korrekt forseglet kabinet med en passende IP-klassificering og forskruningsdesign.

Blanding af konnektortyper uden planlægning

SC-, LC-, FC-, APC- og UPC-valg skal være på linje med patch-snore, pigtails og aktivt udstyr. Den forkerte kombination tilføjer installationskompleksitet og forringer den optiske ydeevne i tilfælde af forkert polering.

Glemmer vedligeholdelsesadgang

En ramme, der ser kompakt ud på papiret, kan være svær at servicere, når den først er kabelført. Sørg for, at teknikere sikkert kan nå adaptere, splejsningsbakker og routingområder efter installationen.

Ofte stillede spørgsmål

Konklusion

Hovedtyperne af optisk fordelingsramme er stativmontering, vægmontering, udendørs, DIN-skinne, PLC-splitter og høj-densitetsmodul, og det rigtige valg følger fiberantal, installationsplads, miljø, stik- og poleringstype, splejsningsbakkekapacitet, kabelføring og fremtidig udvidelse. En lille indendørs plads behøver muligvis kun en vægmonteringsramme; telekomrum og datacentre kræver normalt rackmontering eller rammer med høj-densitet; FTTH og PON netværk bruger ofte udendørs og PLC splitter rammer; og industriskabe er godt tjent med DIN-skinnerammer. Før du vælger, skal du forberede dine projektdetaljer ved hjælp af tjeklisten ovenfor, og en ramme, der er praktisk, pålidelig og nem at vedligeholde, bliver langt lettere at specificere.
