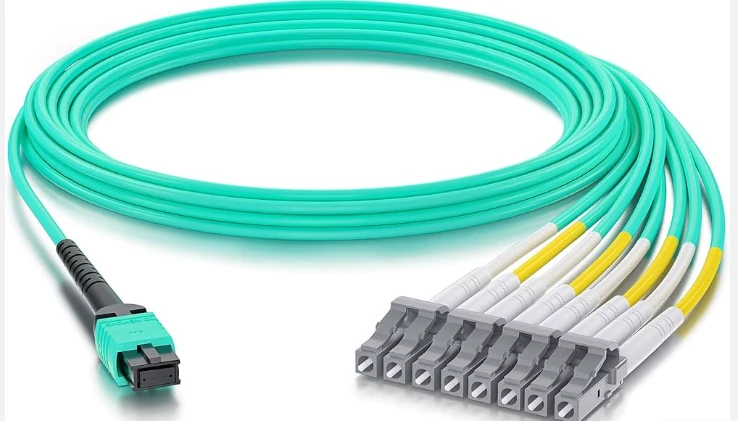

En 8--kerne SC til MTP/MPO-patch-ledning er en breakout-kabelsamling, der ender i et enkelt MTP/MPO-multi--fiberstik i den ene ende og fire dupleks SC-stik i den anden, der bærer otte optiske fibre hen over en enkelt kappe. Det fungerer som en direkte bro mellem høj-densitets paralleloptikinfrastruktur og ældre SC-termineret udstyr - hvilket gør det til et af de mest praktiske værktøjer til netværk, der ikke er klar til at rippe og erstatte, men som stadig skal flyttes til 40G eller 100G.
Hvis din facilitet stadig kører SC-baserede patchpaneler, OLT'er eller testinstrumenter sammen med nyere QSFP+ skifteudstyr, eliminerer dette kabel behovet for mellemkassetter eller adapterpaneler. Den ene ende tilsluttes direkte til en QSFP+ SR4 transceiverport; de andre blæser ud til din eksisterende SC duplex-infrastruktur. Denne direktehed er det, der gør det værdifuldt -, og hvad der gør det anderledes end de mere almindelige MTP-til-LC breakout-kabler, der dominerer de fleste datacenterkataloger.
Hvorfor 8-fibertællingen er vigtig i moderne kabling
Den fiberoptiske industri har gradvist ændret sig fra base-12 til base-8 arkitektur, og det er der god grund til. En standard QSFP+ eller QSFP28 transceiver bruger fire baner til transmission og fire baner til modtagelse - otte fibre i alt. Når du installerer et 12-fiber MTP-trunkkabel til en QSFP-applikation, sidder fire fibre i midten af stikket ubrugte. Over en storstilet udrulning med hundredvis af links bidrager denne inaktive fiber til betydelige spildte investeringer.
An8-core SC til MTP/MPO fiber patch ledningflugter perfekt med den faktiske fiberudnyttelse af 40GBASE-SR4 og 100GBASE-SR4 optik. Hver fiber fører trafik. Intet spild, ingen døde tråde, der roder i din dokumentation. Base-8-kabler skaleres også pænt ind i standard switch-portkonfigurationer - de fleste chassis har portantal i multipler af fire (16-ports, 32-ports linjekort), som kortlægges rent på 8-fiber MTP-stik uden forældreløse fibre.

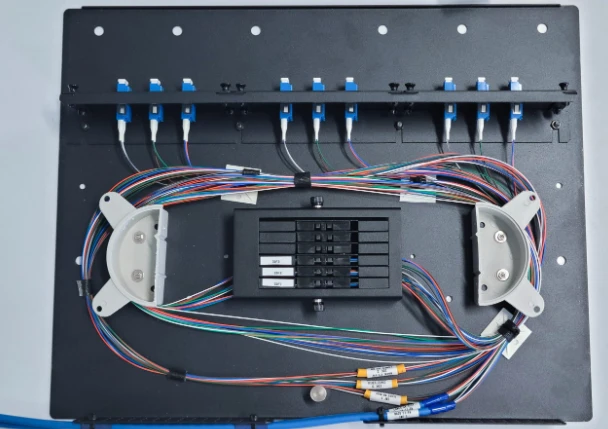

Bro mellem ældre SC-netværk til parallel optik
Det er her, hvor SC-til-MTP/MPO breakout-snoren fortjener sit hold. SC-stik dominerede virksomheds- og telekommunikationskabler i over to årtier. Masser af campusnetværk, CATV headends, offentlige faciliteter og operatørcentraler har stadig række efter række af SC patchpaneler. At bytte al den infrastruktur til LC bare for at få adgang til 40G-hastigheder er dyrt og forstyrrende.
I stedet giver et 8-fiber MTP-til-SC breakout-kabel dig mulighed for at tilslutte en 40G QSFP+-port direkte til fire eksisterende SC-dupleksporte. Hvert SC-par håndterer én 10G-bane, så en enkelt QSFP+-transceiver bryder effektivt ud i 4×10G-forbindelser over dit eksisterende SC-anlæg. Den samme logik gælder for 100G QSFP28 SR4 transceivere, der opdeles i 4×25G baner. Du bevarer din kabelinvestering, mens du får adgang til båndbreddetætheden af parallel optik.
Dette er ikke et nichescenarie. Teleoperatører, der kører forældet SONET/SDH-infrastruktur på SC-stik, universitetscampusser med aldrende SC-terminerede bygningsbackbones og broadcastfaciliteter, der er forbundet med SC-fiber til videotransport, støder alle på denne nøjagtige situation. Den 8-kernede SC til MTP/MPO-ledning giver dem en migrationssti, der ikke kræver en opgradering af gaffeltruck.
Forståelse af polaritetskonfiguration for SC-til-MTP-links
Polaritet er et af de mest almindelige fejlpunkter i MTP/MPO-kabler, og at få det rigtigt på et SC-udbrud er ingen undtagelse. For en standard 8-fiber SC til MTP/MPO breakout-samling er Type B-polaritet (Metode B pr. TIA-568) standardvalget for QSFP-transceiver-applikationer. I en type B-konfiguration er fiberposition 1 i den ene ende kortlagt til fiberposition 8 i den anden - en fuld array-vending, der sikrer, at transmitterende fibre flugter med modtagefibre på tværs af forbindelsen.
Type A (lige-gennem) polaritet er mindre almindelig i breakout-scenarier og typisk reserveret til trunk-til-trunkforbindelser, hvor kassetter håndterer Tx/Rx-flip. Type C (par-vendt) er en specialkonfiguration, der bruges med specifikke kassette-baserede strukturerede kabler. Medmindre andet er angivet i din infrastrukturdokumentation, er Type B det sikre valg for direkte transceiver-til-SC breakout-applikationer. Bekræftelse af polaritet før bestilling forhindrer det frustrerende scenarie med en ren installation, der simpelthen ikke vil passere lys.
Singlemode vs. Multimode: Matchende fibertype til applikationsafstand
Den 8-kernede SC til MTP/MPO patch ledning er tilgængelig i både singlemode (OS2, 9/125μm) og multimode (OM3 50/125μm, OM4 50/125μm) varianter. Valget afhænger af din transceivertype og rækkeviddekrav.
Til multimode applikationer understøtter OM3 fiber 40GBASE-SR4 op til 100 meter og 10GBASE-SR op til 300 meter. OM4 udvider disse afstande - 150 meter ved 40G SR4 - og tilbyder næsten det dobbelte af den effektive modale båndbredde ved 850 nm (4700 MHz·km vs. 2000 MHz·km). Hvis du bygger nye horisontale kørsler inde i et datacenter, er de trinvise omkostninger ved OM4 frem for OM3 værd at fremtidssikre{19}}. For en dybere sammenligning afmultimode fiberkvaliteter fra OM1 til OM5, repræsenterer hver generation et målbart trin op i båndbreddetæthed og understøttet linklængde.
Singlemode OS2 fiber er valget til applikationer med længere-rækkevidde - 100GBASE-PSM4 over afstande op til 500 meter eller 40GBASE-PLR4, der når 10 km. Offentlige og campus-rygradsimplementeringer, der spænder over flere bygninger, har typisk brug for singlemode, især når SC-patch-panelerne i den fjerne ende oprindeligt blev installeret til telekommunikationsapplikationer på lang{11}}afstand.
Nøgleimplementeringsscenarier
Datacenter 10G-til-40G-migrering
En facilitet, der kører 10G SFP+ transceivere på tværs af SC-terminerede patchpaneler kan opgradere ryglaget til 40G QSFP+ uden at gen-afslutte et enkelt panel. Den 8-kernede SC til MTP/MPO breakout-ledning forbinder QSFP+-porten direkte til fire SC-dupleksporte, der hver bærer en 10G-bane. Denne migreringssti kræver nul ændringer af eksisterende vandrette kabler.
Telecom Central Office Sammenkobling
Centralkontorer vedligeholder ofte SC-baserede optiske distributionsrammer, der har været i drift i årevis. Tilslutning af nyt DWDM- eller ROADM-udstyr med MTP/MPO-grænseflader til de eksisterende rammer kræver et breakout, der taler begge stiksprog. Den 8-kernede enhed klarer dette uden en mellemkassette, hvilket sparer 1U rackplads pr. tilslutningspunkt.
Broadcast og A/V Transport
Professionelle udsendelsesfaciliteter bruger ofte SC-fiber til ukomprimeret videotransport mellem studier og kontrolrum. Når du tilføjer IP-baserede videoroutere med QSFP-porte, integrerer SC til MTP/MPO breakout-ledningen nyt udstyr i det eksisterende fiberanlæg rent.
Test- og laboratoriemiljøer
Netværkstestlaboratorier opretholder ofte en blanding af stiktyper på tværs af forskellige generationer af udstyr. En 8--kerne SC til MTP/MPO patch-ledning lader ingeniører patch mellem ældre testinstrumenter med SC-porte og nyere multifiber-testsæt uden at lede efter adaptere.
Overvejelser om forbindelseskvalitet og indføringstab
Indsættelsestabsbudgetterne strammes, efterhånden som linkhastigheden stiger. Ved 40G og 100G påvirker hver tiendedel af en decibel ved hvert forbindelsespunkt din linkmargen. Standard- MTP-konnektorer specificeres typisk ved Mindre end eller lig med 0,50 dB maksimalt indsættelsestab pr. parret par, mens MTP-stik med elite/lavt-tab bringer det ned til Mindre end eller lig med 0,35 dB (typisk 0,15 dB). SC-enden af breakout'et skal være mindre end eller lig med 0,30 dB pr. stik.
Til krævende multi-hop-links skal du angive MTP-stik med lavt-tab påMTP/MPO multimode fiber patch ledningslutningen er præmien værd. Hvert kabel skal leveres med individuelle testdata - 3D-interferometribekræftelse af ferrulegeometri som minimum. Hvis din leverandør ikke kan levere pr-kabeltestdokumentation, er det et rødt flag, der er værd at undersøge, før du forpligter dig til en indkøbsordre.
Konnektorens renhed betyder lige så meget som forbindelseskvaliteten. En enkelt forurenet rørring på et 12--fiber MTP-stik kan tilføje 1-2 dB overskydende tab på tværs af hele samlingen. Dedikerede MTP-specifikke rullerensere bør være standardudstyr i enhver facilitet, der anvender multifiberkabler. HoldeMTP/MPO fiberoptiske adapterestøv-tildækket, når det ikke er i brug, er en simpel vane, der forhindrer et overraskende antal fejlfindingsopkald.
Vælg mellem Rundt kabel, Ovalt kabel og Bare Ribbon
Den 8-kernede SC til MTP/MPO-samling kommer i tre jakkemuligheder, og valget handler mere om dit fysiske routingmiljø end signalydelse.
Rundt kabel (typisk 3,0 mm i diameter, LSZH eller PVC-kappe) er standard for de fleste datacenterapplikationer. Den fører rent gennem standard kabelstyringsringe og lodrette organiserere, og dens robuste konstruktion håndterer gentagne håndteringer under flytninger, tilføjelser og ændringer.
Ovalt (fladt) kabel fungerer godt i gulvinstallationer eller tætte vandrette kabelbakker, hvor den vertikale stablingshøjde er begrænset. Bare båndkabel giver maksimal tæthed til områder med ultra-høj-densitet, men udligner mekanisk holdbarhed - det er bedst egnet til permanente installationer inde i kassetter eller patch-paneler, hvor kablet ikke vil blive forstyrret, når det først er trukket.
Hvordan det sammenligner med MTP-til-LC Breakout-kabler
Den meget mere almindelige breakout-konfiguration er MTP til LC, simpelthen fordi LC er blevet det dominerende duplex-stik i moderne datacentre. Så hvorfor ville du række ud efter et SC-udbrud i stedet? Kompatibilitet med installeret infrastruktur er den afgørende faktor. Hvis din facilitet allerede har standardiseret på LC, er der ingen fordel ved en SC breakout. Men hvis SC-stik er det, der er i væggen, i patchpanelet eller på udstyret,SC-stikkets interoperabilitet med MTP/MPO multi-fibersystemergennem en breakout-samling er den hurtigste vej til højere båndbredde uden omkabling.
SC-stik bevarer også fordele i visse applikationer: deres større 2,5 mm rør giver lidt mere overfladeareal til fysisk kontakt, de er nemmere at håndtere med behandskede hænder i industrielle miljøer, og de forbliver standardstikket i FTTH OLT-udstyr i mange regioner.
Ofte stillede spørgsmål
Sp.: Kan jeg bruge en 8-core SC til MTP/MPO-patchledning til 100G-forbindelser?
A: Ja. En 100GBASE-SR4 QSFP28-transceiver bruger fire parallelle 25G-baner på tværs af otte fibre - præcis, hvad dette kabel giver. Hvert SC duplex-par har en 25G-bane. For singlemode 100G PSM4-applikationer skal du angive en OS2-version af samlingen.
Sp.: Hvilken polaritetstype skal jeg bestille til QSFP+ transceiver-applikationer?
A: Type B (Metode B) polaritet er standarden for direkte QSFP breakout-forbindelser. Den udfører en fuld fiberarray-vending, så sendepositionerne ved MTP-enden flugter med modtagepositionerne ved SC-enden. Medmindre dit strukturerede kabeldesign udtrykkeligt kræver Type A eller Type C, skal du bestille Type B.
Spørgsmål: Har jeg brug for et MTP-stik til han eller hun på multi-fiberenden?
Sv: MTP hun (ikke-stiftet) er standardkonfigurationen for tilslutning til QSFP-transceivere og de fleste patchpanel-adaptere, som bruger han-stik (stiftede). Bestil hun, medmindre din specifikke udstyrsdokumentation angiver andet.
Sp: Er et 8-fiber MTP-stik det samme som et standard 12-fiber MPO?

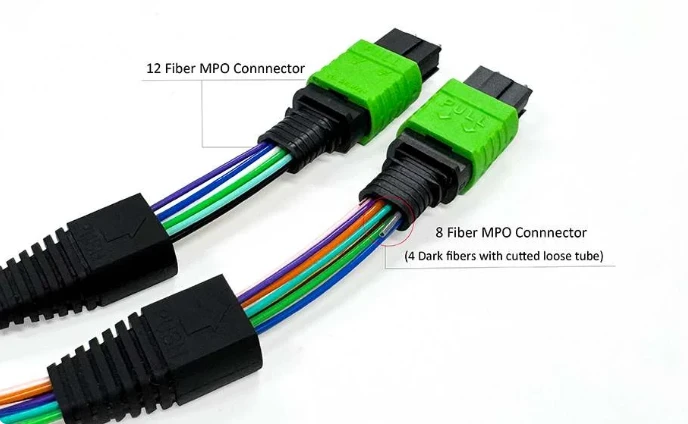

A: En 8--fiber MTP bruger det samme fysiske MPO-12-stikhus, men udfylder kun de ydre otte fiberpositioner (1–4 og 9–12), hvilket efterlader de fire midterste positioner tomme. Den er mekanisk kompatibel med standard 12-fiber MPO-adaptere. Den vigtigste forskel er fiberudnyttelsen - en 8-fiber samling eliminerer de fire ubrugte fibre, der ville sidde mørke i en QSFP-applikation.
Q: Hvilken jakkevurdering skal jeg bruge til Plenum-installationer?
A: For kabler, der løber gennem luft-håndteringsrum (over faldlofter, under hævede gulve i plenum-klassificerede områder), angiv OFNP (Optical Fiber Nonconductive Plenum)-kappe. For lodrette stigrør mellem etager er OFNR (Riser) tilstrækkelig. LSZH (Low Smoke Zero Halogen) er standarden for de fleste internationale datacentermiljøer og er påkrævet i mange europæiske og asiatiske installationer. Din lokale byggelov dikterer minimumskravet.
