En pansret MPO/MTP patch-snor vikler et stål-rør eller Kevlar-forstærket jakke rundt om en multi-fibersamling for at overleve klembelastninger, eksponering for gnavere og miljøer med høje-vibrationer. Et standard MPO-trunkkabel bruger en lettere dobbelt-kappekonstruktion, der er optimeret til rene, klimakontrollerede- datacenterveje. Valget mellem dem afhænger af, hvor kablet skal leve, hvor meget fysisk misbrug det vil blive udsat for, og om dit linkbudget kan absorbere et lidt højere indføringstab fra det pansrede designs tykkere konstruktion.
Hvorfor denne sammenligning er vigtig lige nu
Datacenterarkitekter plejede at lave et simpelt opkald: Trunk-kabler til backbone-løb, patch-kabler til korte hop inde i et kabinet. Den skelnen holder stadig, men det fysiske miljø omkring fiberinfrastruktur har ændret sig. Edge-implementeringer skubber MPO-enheder ind i fabriksgulve, minekontrolrum og udendørs 5G-shelter, hvor et standardtrunkkabel ville svigte inden for måneder. I mellemtiden har hyperskalaoperatører, der pakker tusindvis af 400G- og 800G-links i en enkelt hal, hver tiendedel af en dB, de kan spare -, hvilket betyder, at de er meget opmærksomme på, om en pansret jakke tilføjer unødvendig dæmpning på en beskyttet vej.
Det rigtige tekniske spørgsmål er ikke, hvilket kabel der er "bedre". Det er hvilket kabel, der matcher de mekaniske og optiske krav til et specifikt linksegment.
Hvor hver kabeltype hører hjemme
Før du sammenligner specifikationer, hjælper det at tænke i implementeringsscenarier. Kablets omgivelser - ikke dets funktionsliste - bør styre enhver valgbeslutning. Hvert scenarie nedenfor markerer også de mekaniske og optiske faktorer, du bør veje, så evalueringslogikken er indbygget i konteksten i stedet for at sidde i en separat tjekliste.
Inde i et klima-styret datacenterskab er standard MPO-trunkkabler det rigtige valg. Miljøet er rent, temperatur-stabilt og fysisk beskyttet. Kabler her udsættes kun for moderate trækbelastninger under installationen, lejlighedsvis sidetryk fra nabokabler og vibrationer fra HVAC. En dobbelt-jakke - indre aramidgarn plus en LSZH eller plenum-ydre kappe - klarer alt dette komfortabelt, mens det opfylder IEC 60794 og TIA-568 mekaniske krav. Brug af pansrede kabler i denne indstilling tilføjer omkostninger, vægt og diameter uden at levere en meningsfuld forbedring af pålideligheden. Trunk-kabler med 24 eller 48 fibre forbinder effektivt rygsøjlen-til-bladsskiftelag ved hjælp af QSFP28- eller QSFP-DD-optik, og deres mindre 3,0 mm ydre diameter sørger for, at det er ligetil at føre gennem kabelhåndteringsbakker med høj tæthed.
Mellem-rygradsløb under et hævet gulv kræver mere omtanke. Et moderne anlæg med forseglede kabelbakker kan stole på standardstammer. Men ældre bygninger med åbne stier under hævede gulvfliser fortæller en anden historie - fodtrafik, rullende vogne og lejlighedsvis gnaveraktivitet skaber alt sammen farer for knusning og slid, som en dobbelt-skedekonstruktion aldrig er designet til at håndtere. Hvis du har dokumenteret skadedyrshændelser, eller dine veje er delt med tungt udstyr, retfærdiggør det alene pansrede MPO-samlinger på rygradssegmenter. Beslutningspunktet her er ligetil: undersøg vejen, vurder de realistiske mekaniske trusler, og lad det fysiske bevis guide dig.
Industri- og kantmiljøer efterlader kun lidt plads til debat. Fabriksgulve udsætter kabler for konstant vibration fra maskiner. Minekontrolrum introducerer partikelforurening og ekstreme temperaturer. Udendørs 5G-skabe cykler gennem fryse-optøningsforhold og UV-eksponering. Militære feltindsættelser kombinerer alt ovenstående med risiko for påvirkning. I disse indstillinger er et standardtrunkkabels nominelle driftsområde på −20 grader til +60 grader og dets omkring 100-200 N knusningsmodstand simpelthen utilstrækkeligt. Pansrede MPO-patch-snore, klassificeret fra −40 grader til +75 grader og i stand til at modstå over 1.000 N sidetrykskraft, er ikke en premium-opgradering her - de er et basiskrav. Hvis dit link løber gennem ethvert rum, der mangler traditionel datacenterbeskyttelse, fjerner den pansrede mulighed en fejltilstand, som ingen omhyggelig kabelstyring helt kan eliminere.
Korte kryds-tilslut patches i et kabinet - typisk under to meter mellem kassetter, adapterpaneler og transceivere - favoriserer standardMTP/MPO multimode patch-kabler. Miljøet er helt lukket, kablet håndteres næsten ikke efter den første installation, og fleksibilitet betyder mere end knusningsmodstand. Panseret stivhed kan faktisk arbejde imod dig i trange indhegninger, hvor bøjningsradius er en præmie.

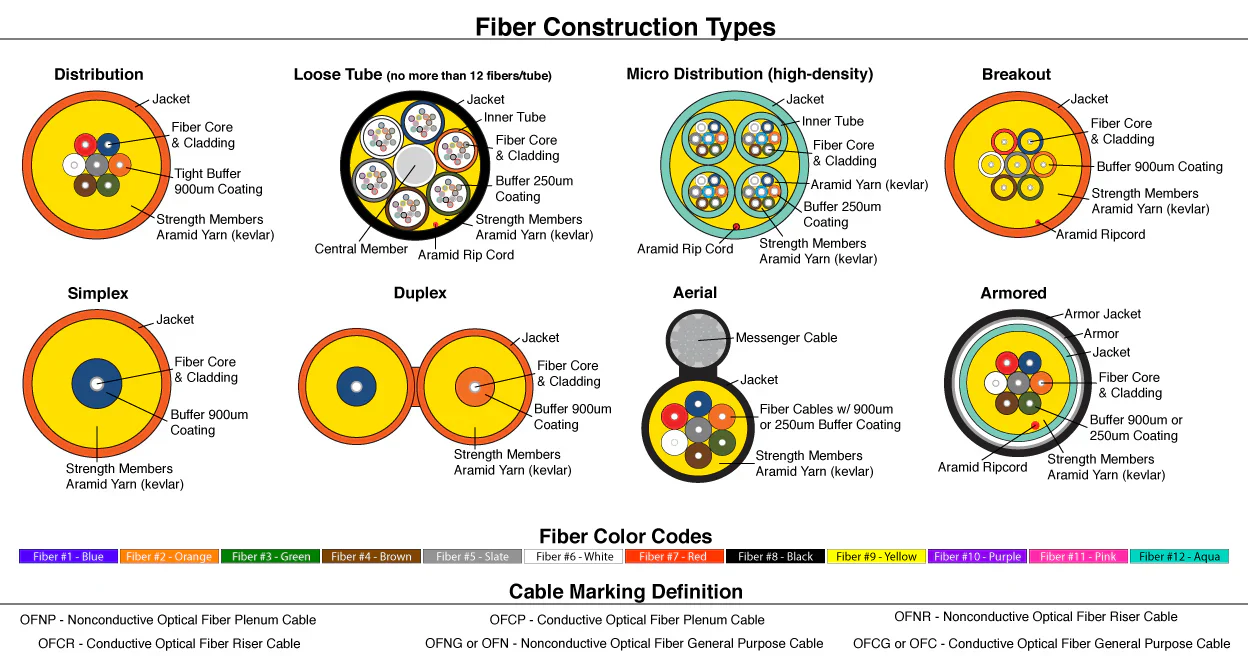

Hvad er der faktisk inde i hvert kabel
Et standard MPO-trunkkabel bundter typisk 12 til 144 fibre inde i dets dobbeltlags-kappe. DeMTP/MPO OM3 fiber patch ledningi standardform måler ca. 3,0 mm i udvendig diameter. Begge ender er fabriks-terminerede med præcisions-polerede MT ferrules - 8, 12 eller 24 fibre pr. konnektor -, og hver enhed leveres med individuelle testrapporter, der viser indføringstab pr. kanal. Konstruktionen er bevidst minimal: lige tilstrækkelig beskyttelse til en kontrolleret indendørs vej, som holder vægten lav og gør håndteringen i tætte kabelbakker let.
Pansrede MPO/MTP-patch-snore indfører et korrugeret stålrør eller sammenlåsende aluminiumspanser mellem fiberbundtet og den ydre kappe. Nogle designs lægger aramidgarn oven på et stålstyrkeelement, hvilket skubber knusningsmodstanden til omkring ti gange større end standardkonstruktioner. Dette øger den ydre diameter til 4,0-5,0 mm og øger vægten. Moderne pansrede designs forbliver dog overraskende fleksible. En velkonstrueret pansret MPO-ledning kan opnå en minimumsbøjningsradius på omkring 50 mm, hvilket er brugbart i de fleste strukturerede kablingsmiljøer. Den vigtigste fremstillingsdifferensiator er, om et bufferlag sidder mellem rustningen og fiberbåndet - uden det, det stive panser kan presse mod fibre ved bøjningspunkter og introducere mikro{10}}bøjningstab, som ikke ville vise sig i en lige-kabelindføringstabstest.
Koster rustning dig signal?
Den pansrede jakke i sig selv øger ikke direkte indføringstabet ved stikgrænsefladen. Indføringstab afhænger af ferrulgeometri, fiberjustering og ende-kvaliteten af polering - ikke af, hvad der er viklet rundt om kabelhuset. Et MTP-stik med lavt-tab på en pansret enhed rammer stadig 0,15-0,25 dB pr. parret par, når det er korrekt fremstillet, identisk med det samme stik på en standardstamme. Ved 400G SR4-bølgelængder leverer begge kabeltyper, der anvender tilsvarende stikkvaliteter, funktionelt identiske tab - typisk 0,15-0,35 dB for multimode OM4-samlinger.
Hvor rustning kan indføre en straf, er mikro-bøjning. Hvis stålrøret er dårligt fremstillet, eller kablet er ført med bøjninger, der er strammere end det specificerede minimum, komprimeres pansret mod fiberbåndet, og mikro-bøjningsdæmpningen kryber ind. Dette er et problem med fremstillingskvalitet og et problem med installationsdisciplin, ikke en iboende egenskab ved pansret konstruktion. Når du evaluerer pansrede MPO-ledninger, skal du altid anmode om bøjnings-dæmpningstestdata - ikke kun det statiske indsættelses-tabscertifikat. Enhver leverandør, der kun leverer lige-kabeltabstal, skjuler muligvis et mikro{10}}bøjningsproblem. For en dybere forståelse af, hvordan fiberkvaliteter påvirker tabsbudgetter,OM1 til OM5 multimode fiber sammenligninggiver nyttig kontekst på modal båndbredde og dæmpningsegenskaber på tværs af forskellige fiberklasser.
Dette betyder også, at for ethvert linksegment, hvor dit optiske tabsbudget er stramt -, såsom en lang 400G SR4-rækkevidde, der skubber tæt på 100-meter OM4-grænsen -, bør du medregne bøjningsdæmpningsrisikoen ved pansret kabel, hvis ruten inkluderer snævre sving. Hvis stien er lige og rummelig, vil rustning ikke koste dig noget optisk. Hvis stien tvinger kablet gennem flere snævre hjørner, kan standardkablets iboende fleksibilitet faktisk give et lavere totalt linktab i praksis.
Mekanisk beskyttelse i detaljer
Standard MPO-stammekabler håndterer de belastninger, der findes i strukturerede kablingsmiljøer: moderate trækbelastninger under installationstræk, sidetryk fra kabelbundter i fælles bakker og lavt-vibration fra bygningssystemer. Det dobbelte-kappedesign, forstærket med aramidgarn, opfylder de mekaniske krav i IEC 60794 og TIA-568 for indendørs kabler. Det er ikke skrøbelige kabler - de er simpelthen konstrueret til de forhold, de rent faktisk vil støde på i et veladministreret anlæg.
Pansrede forsamlinger adresserer en anden trusselsprofil. Stål- eller aluminiumlaget modstår knusningskræfter, der permanent ville deformere en standardkappe. Rullende stole på et hævet-gulv, tunge vogne på et lager, gnavertænder i et anlæg, hvor skadedyrsbekæmpelse er ufuldkommen - disse er ikke teoretiske risici; de er dokumenterede fejltilstande, som fibervedligeholdelsesteams støder på regelmæssigt. Nogle pansrede MPO-designs modstår over 1.000 N sidetrykskraft, fem til ti gange kapaciteten i forhold til standardkonstruktioner. Det udvidede temperaturområde (−40 grader til +75 grader versus -20 grader til +60 grader for typiske indendørs kufferter) adskiller de to yderligere for enhver installation uden for klimakontrollerede-rum.
Når du vurderer, om et bestemt segment har brug for panser, skal du tælle de fysiske risikofaktorer langs kablets faktiske bane: eksponering for klemning eller stød, dokumenteret gnaver- eller skadedyrsaktivitet, temperatur- eller fugtighedsudsving ud over indendørs normer, og om kabelføringskræfterne bøjer snævrere end 50 mm. To eller flere af disse faktorer på et enkelt vejsegment gør en stærk argumentation for pansret konstruktion. Hvis stien er helt lukket, klimakontrolleret-og fri for mekaniske farer, leverer standardtrunkkabel den samme optiske ydeevne med mindre omfang og omkostninger.
Polaritet og kompatibilitet
Både pansrede og standard MPO-samlinger følger de samme TIA-568 polaritetsmetoder - Type A (lige-gennem), Type B (omvendt) og Type C (pair-flip). Panserlaget påvirker ikke pin-justering, kønskonfiguration eller interoperabilitet af forbindelser. En kvindelig pansret MPO-12-ledning passer sammen med et standard MPO-12-adapterpanel til mænd uden kompatibilitetsproblemer, og du kan frit blande pansrede og standardsegmenter inden for det samme led, så længe fiberantal, polaritetstype og stikkvalitet matcher.
En praktisk overvejelse, der er værd at bemærke: Fordi pansrede kabler er stivere, planlæg omhyggeligt konnektorretningen i tætte indkapslinger. Tast-op til nøgle-ned parring i en tæt befolketMPO/MTP fiberoptisk adapterpanelkan kræve yderligere frigang, når kablets panser forhindrer de snævre bøjninger, som standardledninger nemt håndterer. Dette er ikke et kompatibilitetsproblem - det er en kabelstyringsplanlægningsdetalje, der kan spare betydelig frustration under installationen, hvis den adresseres på stativets højdetegning, før kablerne ankommer til stedet.
Til breakout-applikationer, hvor en MPO-trunk fødes ind i individuelle dupleksforbindelser,MTP/MPO til SC eller LC ledningerleverer overgangen, og den samme pansrede-i forhold til-standardevaluering gælder for breakout-segmentet baseret på dets fysiske miljø.
Ofte stillede spørgsmål
Spørgsmål: Kan jeg blande pansrede MPO-patchledninger med standard MPO-stammekabler i samme link?
A: Ja. Pansrede og standard MPO-enheder bruger identiske MTP/MPO-stik, der er kompatible med IEC 61754-7 og TIA-604-5. En kvindelig pansret ledning passer sammen med en mandlig standard kuffert gennem et hvilket som helst kompatibelt adapterpanel. Pansringen påvirker kun kabelkroppen, ikke den optiske grænseflade. Bekræft, at begge enheder deler det samme fiberantal, polaritetstype og konnektorkvalitet (standard eller lavt tab) for at undgå uoverensstemmende indføringstab.
Spørgsmål: Påvirker den pansrede jakke rengørings- og inspektionsprocedurer?
A: Nej. Konnektorens ende- er identisk mellem pansrede og standardenheder. Brug den samme MTP-specifikke spole-type eller kassetterenser, inspicer med et 200x+ fiberskop før hver parring, og hold støvhætterne på plads, når stik ikke er i brug. Pansringen har ingen betydning for ferrulkontamination eller rengøringsadgang.
Sp.: Hvilke fibertæller er tilgængelige i pansrede MPO/MTP-kabler?
Sv: Pansrede MPO-kabler er almindeligvis tilgængelige i 8-fiber-, 12-fiber- og 24-fiber-konfigurationer, der matcher standardantallet, der bruges i 40G, 100G, 200G og 400G paralleloptik. Nogle producenter tilbyder pansrede trunks med 48 fibre og højere antal til rygradsapplikationer, selvom tilgængeligheden varierer. 12-fiber- og 24-fiber-versionerne dækker langt de fleste tilfælde af datacentre og industriel brug.
Q: Er en pansret MPO-ledning egnet til plenumrum?
A: Det afhænger af jakkens vurdering. Panserlaget i sig selv bestemmer ikke brandvurderingen - det ydre jakkemateriale gør. Pansrede MPO-ledninger fås med OFNP (plenum), OFNR (stigrør) og LSZH-jakkemuligheder. Kontroller altid, at kablets brandklassificering stemmer overens med dine byggetekniske krav, før installation i luft-rum.
Sp: Hvordan kan indføringstab sammenlignes mellem pansrede og standard MPO-kabler ved 400G SR4-bølgelængder?
A: Når begge kabler bruger tilsvarende MTP-stikkvaliteter (f.eks. lavt-tab eller elite), er indføringstab pr. parret par funktionelt identisk - typisk 0,15-0,35 dB for multimode OM4-samlinger. Pansringen forringer ikke den optiske ydeevne på forbindelsesniveau-. Det eneste scenarie, hvor panser kan medføre yderligere tab, er, hvis kablet føres under dens mindste bøjningsradius, hvilket forårsager mikro{10}}bøjningsdæmpning i fiberen. Overholdelse af producentens specificerede bøjningsradius eliminerer denne risiko.
