PC, UPC og APC refererer til tre poleringstyper, der påføres ferrulens endeflade inde i et fiberoptisk stik. Poleringen bestemmer, hvor meget lys der reflekteres tilbage mod kilden ved hver forbindelse - en parameter kaldet returtab. Denne artikel opdeler, hvordan de tre typer adskiller sig, hvordan man identificerer dem i feltet, og hvilken der skal angives for en given applikation.
Tre polske typer, én udvikling
Alle tre konnektorpoleringstyper løser det samme grundlæggende problem: Når to fiberendeflader mødes inde i en konnektor, får enhver luftspalte mellem dem lys til at reflektere bagud. Den reflekterede energi - kaldet tilbagereflektion eller optisk returtab (ORL) - bevæger sig mod laserkilden og kan forringe signalkvaliteten, øge bitfejlfrekvenserne eller destabilisere analoge systemer. Forskellen mellem PC, UPC og APC er, hvor aggressivt hvert design angriber det luftgab.
Det originale flade-polerede stik fra 1970'erne efterlod et mellemrum, der var stort nok til at kaste omkring 4 % af lyset tilbage i systemet (-14 dB returtab). Det var udgangspunktet. De tre poleringstyper, der fulgte, strammede hver kontakten på en anden måde:
PC (fysisk kontakt)erstattede den flade overflade med en let konveks kuppel i 1980'erne. Krumningen koncentrerede trykket ved fiberkernen, hvilket tvang de to glasflader i direkte kontakt. Afkasttabet blev forbedret til omkring -40 dB. PC blev standard påtidlige SC-, FC- og ST-stiktyper, men kuplens store radius efterlod stadig et bredt kontaktfelt, der tolererede ufuldkommenheder. Du vil stadig finde PC polish på ældre telekommunikationsudstyr - det virker, men det er den svageste af de tre og sjældent specificeret til nye builds.
UPC (Ultra Physical Contact)er ikke et nyt design, men en bedre poleringsproces anvendt på den samme kuppel. En udvidet poleringscyklus giver en finere overfladefinish og en snævrere krumningsradius, som presser fiberkernerne sammen mere præcist. Afkasttab når op på -50 dB eller bedre - en ti-fold forbedring i forhold til pc. Dette er arbejdshesten. Blå kropLC UPC single-mode patch-kablerfindes i stort set alle datacentre, virksomhedsrack og metro DWDM-hylder i produktion i dag. Hvis ingen har angivet andet, er oddsene dine connectors UPC. Den ene advarsel: gentagne parringscyklusser kan ridse kuplen og forringe returtabet over tid, så inspektion og rengøring før hver forbindelse er ikke valgfri - det er det, der holder UPC til at præstere med nominelle specifikationer.
APC (Angled Physical Contact)har en fundamentalt anderledes tilgang. I stedet for en vinkelret kuppel poleres ferrulens endeflade i en 8--graders vinkel. Reflekteret lys bevæger sig ikke længere tilbage ned gennem kernen - det kommer ud i fiberbeklædningen og forsvinder. Ingen spejleffekt. Returtab når -60 dB eller bedre, hvilket er 0,0001 % af reflekteret effekt. APC fortjener et dybere kig, fordi det opfører sig forskelligt nok fra pc og UPC til at berettige sit eget sæt regler - dækket i næste afsnit.
| polsk type | End Face Geometri | Typisk afkasttab | Afspejlet magt | Indføringstab | Status |
|---|---|---|---|---|---|
| Flad (legacy) | Flad | -14 dB | ~4% | ~0,3 dB | Forældet |
| PC | Konveks kuppel, stor radius | -40 dB | ~0.01% | ~0,3 dB | Ældre, sjælden i nye installationer |
| UPC | Konveks kuppel, snæver radius | -50 dB | ~0.001% | ~0,2 dB | Branchestandard for digitale links |
| APC | 8 graders vinklet overflade | -60 dB+ | ~0.0001% | ~0,2 dB | Påkrævet for PON, RF, analog |
Decibel er logaritmisk, så hullerne i denne tabel er meget bredere, end de ser ud. Springet fra -40 dB (PC) til -60 dB (APC) er ikke "50 % bedre" - det er en 100x reduktion i reflekteret effekt.
Hvorfor APC betyder mere end tallene antyder
Specifikationen på -60 dB er imponerende på papiret, men APC's reelle fordel viser sig i et specifikt installationsscenarie, som UPC håndterer dårligt: usammenkoblede porte.

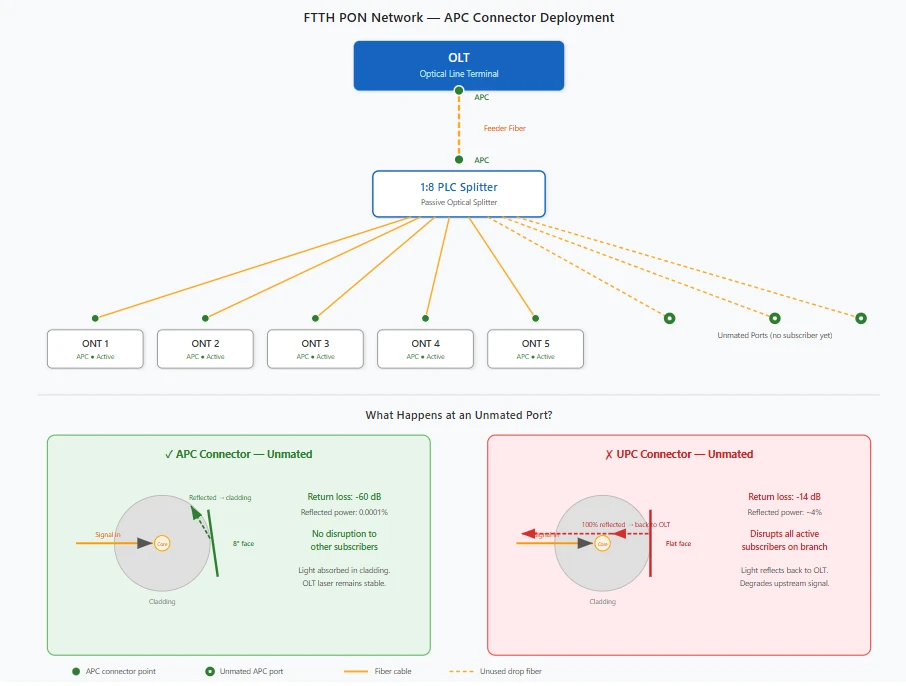

I FTTH-netværk ved hjælp afPLC optiske splittere, abonnentporte er ofte mørke under den første udrulning - hjemmene er ikke tilsluttet endnu. Hvert usammenkoblede UPC-stik på den splitter fungerer som et spejl, der sender alt indfaldende lys direkte tilbage mod den optiske linjeterminal. Multiplicer det på tværs af otte eller seksten åbne porte, og den kumulative tilbagespejling kan forstyrre aktive abonnenter, der deler den samme splittergren. Med APC er usammenkoblede porte et ikke-problem. Den vinklede rørring afleder lys ind i beklædningen, uanset om der er en anden fiber til stede eller ej. Denne enkelt adfærd er grunden til, at GPON-, XGS-PON- og 50G-PON-standarderne kræver APC i hele det optiske distributionsnetværk.
Ud over PON er APC standarden for CATV- og RF-videooverlejring, distribuerede antennesystemer, tovejs WDM, høj-effektforstærkede optiske kæder og kohærent optik ved hjælp af PAM4- eller 16QAM-modulation - ethvert system, hvor reflekteret energi gen-indtræder i laserhulrummet forårsager skader.
En vigtig begrænsning: APC polish er kun enkelt-tilstand. Multimode-systemer (OM3, OM4, OM5) er langt mindre følsomme over for tilbagereflektion og standardiseres på UPC eller PC. Hvis dit projekt bruger multimode fiber, er APC ikke relevant.
Sådan identificeres pc-, UPC- og APC-stik i marken
Forkert identificering af konnektorpolering fører til uoverensstemmende forbindelser, mislykkede forbindelser og beskadigede ferrules. Her er, hvordan man adskiller dem ved hjælp af fire metoder, fra hurtigste til mest pålidelige.
1. Konnektorhusfarve
Den hurtigste check. Industriens farvekonvention er:
| polsk type | Enkelt-tilstandsfarve | Multimode farve |
|---|---|---|
| PC | Blå (ældre gear) eller beige | Beige (OM1/OM2) |
| UPC | Blå | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Grøn | Ikke relevant (kun enkelt-tilstand) |
Grøn betyder APC - altid. Blå betyder UPC i enkelt-tilstand eller pc på ældre udstyr. Multimode-stik følger fiberkvalitetsfarven (akva, magenta, beige). Matchningenfiberoptisk adaptereller skot vil bære den samme farve, så en grøn adapter accepterer kun grønne stik.
2. Trykte markeringer
De fleste fabriks-terminerede patchledninger ogfiberoptiske pigtailsudskriv poleringstypen direkte på stikket eller på kabelkappen nær stikket. Se efter tekst som "LC/UPC", "SC/APC" eller "FC/PC". Hvis etiketten kun siger "LC" eller "SC" uden polish-betegnelse, er det næsten helt sikkert, at UPC --producenter behandler UPC som standard og nogle gange udelader etiketten.
3. Ferrule endeflade under et fiberskop
Dette er den definitive identifikationsmetode. Under et 200x eller 400x fiberskop viser en UPC- eller PC-hylster en cirkulær, centreret fiberkerne med refleksionsmønsteret centreret på kernen - overfladen er vinkelret på beskueren. En APC ferrule ser synligt anderledes ud: Refleksionsmønsteret er forskudt, fordi vinklen på 8-grader flytter lysreturen væk fra centrum. Med lidt øvelse er forskellen umiddelbart indlysende. Hvis du inspicerer stik regelmæssigt, vil du begynde at genkende APC-endeflader med et øjeblik.
4. Fysisk følelse under parring
APC-stik med nøglehuse (som SC/APC) har en nøglebredde, der adskiller sig fra SC/UPC, hvilket gør det fysisk sværere at indsætte i den forkerte adapter. LC-stik har ikke denne mekaniske nøglering, så LC/APC kan tvinges ind i en LC/UPC-adapter -, hvilket netop er grunden til, at farve- og etiketkontrol er vigtig, før du skubber noget ind.
Hvad sker der, når du parrer APC med UPC
Dette fortjener sin egen oplysning, fordi konsekvenserne ikke er teoretiske. Når et grønt APC-stik går ind i en blå UPC-adapter - eller omvendt - møder den vinklede endeflade en flad kuppel. De to overflader rører ved kun en tynd flig af kontakt, hvilket skaber en massiv luftspalte hen over det meste af fiberkernen. Indføringstab stiger langt over 1 dB. Afkasttab kollapser. Og trykket uden for-aksen sliber ind i begge ferrul-overflader og ridser, der ikke kan renses væk.
De beskadigede hylstre kan normalt ikke -poleres igen - forbindelsen eller pigtailen skal skæres af og udskiftes. Ét uoverensstemmende par i løbet af et-vedligeholdelsesvindue for sent om natten kan overfalde til en afbrydelse på flere-timer. Forebyggelse er enkel: Tjek farve, læs etiketten, fremtving aldrig en forbindelse, der føles forkert.
Valg af den rigtige konnektorpolering til din applikation
PC-stik har forladt almindelig brug. Hvis din facilitet stadig kører dem på ældre telekommunikationsudstyr, udskiftningfiberoptiske stiker tilgængelige, men at skifte til UPC i det næste vedligeholdelsesvindue er en billig opgradering.
UPC dækker det bredeste udvalg af applikationer. Enterprise LAN, datacenterforbindelser, metro-Ethernet, DWDM-transport - alt digitalt, hvor afkastbudgettet tillader -50 dB. Dele er billige, økosystemet er modent, og ydeevnen er bevist.
APC er det rigtige opkald, når tilbagereflektion driver systemets ydeevne: FTTx passive optiske netværk, CATV/RF-overlay, DAS, WDM, kohærent optik og enhver arkitektur, der kører gennem optiske splittere med potentielt ikke-parrede porte. Prispræmien løber omkring 10 til 30 procent i forhold til tilsvarende UPC-dele. For FTTH-feltinstallationer,SC APC hurtige stikbringe denne pris-per-drop yderligere ned ved at eliminere epoxy og polering - en tekniker kan afslutte et drop-kabel på under et minut.
Uanset hvilken polering du vælger, bland aldrig APC med UPC på et parringspunkt. Hvis netværket skifter mellem polske typer, skal overdragelsen ske ved en mediekonverter, splitter eller ONU -, ikke gennem en adapter.
Rengøring og vedligeholdelse
Spørg enhver fibertekniker, hvad der dræber konnektorens ydeevne, og svaret er snavs. En partikel på ferrulens endeflade kan øge indføringstabet med over 1 dB og tab af vragretur. Inspicer hver endeflade ved 200x eller 400x med et fiberskop før parring. Tør kassetterenser først. Hvis kontamineringen overlever, skal du våd-og derefter-tørre med IPA. Spring over trykluft - det skubber partikler ind i ferrulspidsen i stedet for at rense dem.
UPC-stik nedbrydes hurtigere under gentagne parringscyklusser end APC, så hvis et UPC-link viser krybende tab under rutinetest, kan en slidt ferrule være årsagen. APC ferrules holder bedre til genforbindelsescyklusser, men de kræver stadig den samme rene-før-kammeratdisciplin. For APC-baserede PON-links skal du tilføje en returtabsmåling til din accept-tjekliste -. En effektmåler alene vil ikke fange et stik med dårlig vinklet poleringsydelse.
Hvor Polsk Connector-teknologi er på vej hen
50G-PON og sammenhængende optik i metro-/adgangsnetværk strammer tilbage-refleksionstolerancerne yderligere. APC er i stigende grad standard for alle høj-enkelt-højhastighedslinks, der bruger avanceret modulering. Automatiseret polering og interferometrisk inspektion har lukket indføringstabsgabet mellem APC og UPC -, hvad der er tilbage er fordelen med returtab, og det er fysikken: 8-graders vinklen er en strukturel kant, som ingen flad polering kan replikere.
Nederste linje: UPC til digital, APC til alt, hvad der er refleksion-følsomt. Match polishtyper ende til ende, hold hylstre rene, og konnektorerne klarer resten.
Ofte stillede spørgsmål
Sp.: Kan jeg bruge en UPC-patchledning på udstyr mærket "APC" - eller omvendt?
Sv: Nej. Selvom stikket passer mekanisk, forårsager den vinklede-til-flad kontakt store tab og beskadiger begge rørringe. Udstyr mærket APC kræver APC patch ledninger - erstatter ikke UPC. Prisen på to beskadigede stik og en lastbilrulle overstiger langt prisforskellen.
Q: Mit projekt bruger OM4 Multimode Fiber. Skal jeg angive APC?
A: Nej. APC er en enkelt-mode polering. Multimode-systemer er i sagens natur mindre følsomme over for tilbagereflektion, og industrien har standardiseret på UPC (eller pc på ældre gear) for alle multimode-kvaliteter. Angiv UPC for OM3-, OM4- og OM5-applikationer.
Q: Hvor mange gange kan et UPC-stik sammenkobles, før det skal udskiftes?
A: De fleste producenter vurderer UPC-stik til 500 til 1.000 parringscyklusser under korrekte rengøringsforhold. I praksis afhænger antallet i høj grad af håndteringsdisciplin. Et stik, der inspiceres og rengøres før hver parring, kan holde langt ud over 1.000 cyklusser. En, der bliver tilsluttet snavset, kan vise forringet afkasttab efter blot et par dusin brug. APC-stik tolererer generelt flere parringscyklusser, fordi den vinklede overflade er mindre modtagelig for den type apex-slid, som flade kupler oplever.
