Høj-density LC Fiber Connector-løsninger: Uniboot vs. Skub-Træk

Rackfast ejendom er dyrt, og båndbreddekravene bliver ved med at stige. Det er virkeligheden. Spørgsmålet er ikke, om du har brug for tættere fiberinfrastruktur-, det er hvordan du vil bygge det uden at skabe et vedligeholdelsesmareridt.

To LC-fiberkonnektordesigner er dukket op som-gå til løsninger: uniboot-kabler og push-pull-fan-stik. De løser forskellige problemer. At vælge den forkerte koster dig tid, penge eller begge dele.

Uniboot-tilgangen

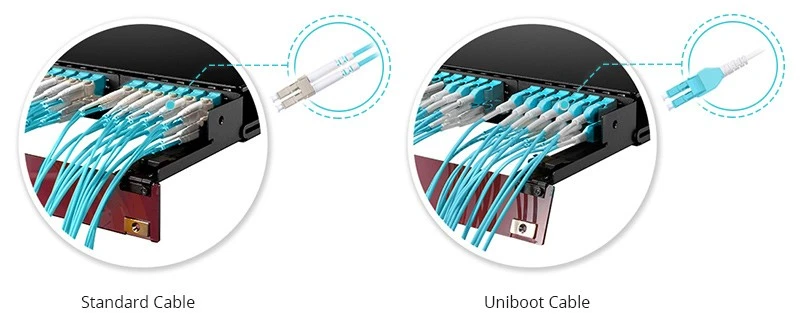

Standard LC duplex patch-kabel har to separate 3,0 mm jakker, der løber side om side, som hver bærer en fiber. Billede nu 48 af dem, der er proppet ind i et 1U kabinet. Bagsiden af ​​dit stativ ligner spaghetti, luftstrømmen er kvalt, og held og lykke med at spore noget.

Uniboot vender det script. Begge fibre løber inde i en enkelt 2,0 mm kappe, der ender i ét samlet konnektorhus. Du ser på ca. halvdelen af ​​kabelvolumen-nogle gange bedre.

Her er hvor det bliver praktisk. Vores ingeniørteam kørte tæthedstest på tværs af flere kabinettyper i sidste kvartal. Resultaterne var ret konsistente:

Test udført med OM4 kabler ved 25 graders omgivelsestemperatur. CFM målt ved bagudstødning med standardiseret ventilatorkonfiguration.

Kapacitetstallene ser ens ud på papiret, men alle, der har arbejdet med et fuldt lastet HD-panel, kender forskellen. Med standard duplex kæmper du med kablerne for at få de sidste 20 % af portene befolket. Uniboot lige... passer.

Polaritetsskift

I implementeringer i den virkelige-verden bliver polaritetsfejl ofte uopdaget indtil de sidste faser af et projekt. Selv for en fuldt mærket og testet 200-fiber Pod, resulterer et sidste-øjebliksskift fra A-B til AA-polaritet i katastrofal omarbejdning eller en grossistudskiftning af kabler, når der bruges traditionelle patch-kabler.

Med traditionelle duplexkabler gen-terminerer du eller bestiller du nye kabler. Med omskiftelige uniboot-stik springer du huset, roterer fiberpositionerne, og du er færdig. Ingen værktøj. Ingen splejsning. Det tager omkring 20 sekunder, når du har gjort det et par gange.

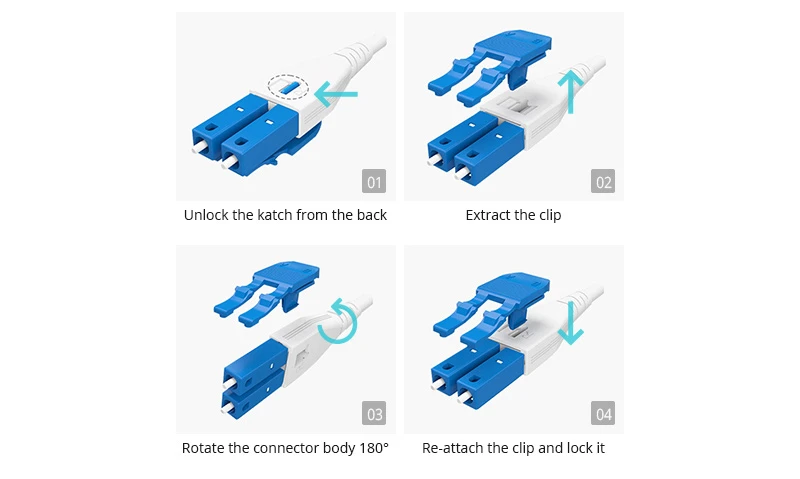

Mekanismen varierer fra producent til producent, men de fleste designs fungerer efter samme princip-de to LC-hylstre kan omplaceres inde i huset for at skifte Tx- og Rx-justering. Nogle bruger en vippemekanisme; andre kræver, at du skyder hylstrene ud og indsætter dem omvendt.

Skub-Træk faneforbindelser

Et andet problem, en anden løsning.

Standard LC-stik bruger en sidelås,-du klemmer den for at frigøre. Fungerer fint, når du har fingerafstand. Virker ikke, når stik er stablet 2 mm fra hinanden i et 96-ports panel, og det, du skal bruge, er i midten af ​​række tre.

Skub-træk på tapperne og flyt udløsermekanismen. I stedet for at række ud efter en sidelås, tager du fat i en forlænget flig og trækker lige tilbage. En hånd. En bevægelse. De tilstødende porte bliver siddende.

Det her betyder mere, end du tror. Vi timede teknikere, der lavede rutinemæssige patch-bevægelser på identiske 48-portpaneler-et fyldt med standard LC, et med push-pull. Gennemsnitlig tid til at afbryde og tilslutte en enkelt midterpanelport:

n=50 prøveversioner pr. connectortype, blandede erfaringsniveauer blandt teknikere

Den 5-sekunders forskel lyder ikke af meget, før du laver en 200-ports migrering under et vedligeholdelsesvindue. Og de tilfældige afbrydelser? Hver enkelt er en potentiel servicepåvirkning plus ekstra tid til fejlfinding.

Hvornår skal begge kombineres: Uniboot med Push-Pull

Nogle producenter tilbyder uniboot-kabler med integrerede push--pull-tapper. Du får fordelene med kabeltæthed plus tilgængelighedsfordele. Det er premium-muligheden-typisk 30-50 % dyrere end standard uniboot-men til hyperskala-implementeringer, hvor lønomkostningerne dværge materialeomkostninger, lykkes regnestykket normalt.

Baseret på vores implementeringserfaring er her de kundeprofiler, der drager størst fordel af kombinationen uniboot + push-pull:

Ultra-Høj-Density (UHD) patchpanelbrugere

Når du pakker 96 eller endda 144 LC-porte ind i et 1U-fodaftryk, bliver standardkonnektorlåsene fysisk utilgængelige. Ved disse tætheder er skub-træk-faner ikke rart-at-have-, de er det absolutte minimum for praktisk betjening. Dine fingre kan bogstaveligt talt ikke komme til en sidelås, når stik er stablet så tæt.

AI Compute Clusters og HPC-miljøer

AI-træningsarbejdsbelastninger er latens-følsomme og kablingsintensive-, hvilket ofte involverer massive 400G/800G breakout-implementeringer. For rygsøjle-bladsarkitekturer, der understøtter GPU-klynger, anbefaler vi denne kombination i hele kernelaget. Disse miljøer ser konstant linkjustering og hurtig kapacitetsudvidelse-du har brug for connectorer, der ikke bremser dit operationsteam.

Tilpassede løsninger til AI/HPC-implementeringer

GPU-klyngekabler har unikke krav: høje portantal, stramme bøjningsradius-begrænsninger og termiske styringsproblemer. Vi leverer tilpassede-kabelsæt, der er designet specifikt til dit racklayout-inklusive matchede-længdebundter til skift-til-GPU-forbindelser, der minimerer kabelslak og maksimerer luftstrømmen. Forud-mærket og farve-kodet efter funktion (lagerstof, GPU-sammenkobling, administrationsnetværk) for at fremskynde implementeringen.

Colocation-udbydere og fjernbetjening af hænder

Hvis din forretningsmodel afhænger af MAC'er med stor-volumen (flytninger, tilføjelser, ændringer), udført af fjernhåndsteknikere, har forbindelsesvalget direkte indflydelse på fejlprocenterne. Et-klik polaritetsskift på uniboot-stik kan reducere feltfejlkonfigurationer med 80 % eller mere. Det er færre fejlbilletter forårsaget af omvendt polaritet og mindre spildtid på grundlæggende fejlfinding.

Ældre anlægsrenoveringer med termiske begrænsninger

I ældre datacentre, hvor kabelbakker allerede har kapacitet, og luftstrømsveje er kompromitteret, frigør skift til uniboot øjeblikkeligt omkring 50 % af din kabelbaneplads. Den forbedrede luftstrøm gennem bagsiden af ​​skabene kan væsentligt reducere køleomkostningerne-vi har set tilfælde, hvor denne enkelte ændring sænkede de varme-gangtemperaturer med flere grader.

Matchende løsninger til dit faktiske problem

Ikke enhver implementering har brug for det smarteste stik. Sådan rammer vi typisk samtalen med kunder:

Din primære hovedpine er overbelastning af kabelbanen

Uniboot er dit svar. ~50 % reduktion i kabeldiameter betyder, at dine kabelbakker og vertikale ledere faktisk har plads til at ånde. Bonus: reduceret kabelvægt belaster stik over tid mindre.

Typisk pasform:ToR-switche, serverrækker med-høj tæthed, hvor som helst du kører 50+ patchkabler gennem den samme vej.

Din primære hovedpine er paneltilgængelighed

Push-træk-faner løser dette. Hvis dine teknikere regelmæssigt arbejder i fuldt-indlæste paneler, og du ser sikkerhedsafbrydelser eller hører klager over adgang, er dette løsningen.

Typisk pasform:Core/aggregation patch-paneler, mød-me-rum, ethvert panel, der forbliver 80 %+ befolket og ser regelmæssig MAC-aktivitet.

Din primære hovedpine er polaritetsstyring

Omskiftelige uniboot-stik eliminerer behovet for at have flere kabelpolariteter på lager og forhindrer felttermineringsfejl. Hvis du nogensinde har været nødt til at udtrykke en kasse med A-A-kabler natten over, fordi nogen har bestilt A-B, kender du værdien her.

Typisk pasform:Nye implementeringer med usikre eller skiftende polaritetskrav, organisationer, der standardiserer på et enkelt kabel-SKU for at gøre lagerbeholdningen enkel.

Enkelt-SKU-beholdningsprogram

Træt af at håndtere flere kabelpolariteter og -længder? Vi kan hjælpe dig med at standardisere på omskiftelige uniboot-stik med et udvalgt længdevalg (typisk 1m, 2m, 3m, 5m), der dækker 95 %+ af brugssituationer. Reducer lagerkompleksiteten, eliminer bestillingsfejl og forenkle træningen for dit ops-team.

Du bygger til 400G/800G og mere

LC-fiberstikket forsvinder ikke lige foreløbig-400G-FR4- og 400G-LR4-transceivere bruger LC-dupleksgrænseflader, og de er rygraden i de fleste 400G-implementeringer i virksomheder. Men tæthedskrav ved disse hastigheder gør kabelstyring kritisk.

Til 400G breakout-applikationer-hvor en enkelt QSFP-DD-port blæser ud til 4x100G serverforbindelser-uniboot-kabler med push-pull-faner giver dig den reneste installation. Den reducerede kabelmængde giver plads til den øgede luftstrøm, som transceivere med højere-watt kræver.

400G/800G brugerdefinerede breakout-løsninger

Høj-breakout-kabler er det sted, hvor tilpasning giver mest værdi. Vi fremstiller:

MTP-til-LC breakout-seler med tilpassede benlængder, der matcher din specifikke rackgeometri

Direkte-tilslut kobber (DAC) og aktive optiske kabel (AOC) samlinger i ikke-standardlængder

Hybrid ledninger, der kombinerer forskellige konnektortyper (MTP-8 til LC, MTP-12 til LC osv.) til blandet-generationsudstyr

Konnektormuligheder med lavt-tab (mindre end eller lig med 0,15dB IL) til applikationer med udvidet-rækkevidde eller multi-hop

Hver samling er 100 % testet til dine specifikationer inden forsendelse-tab af indsættelse, tab af returret og polaritetsbekræftelse inkluderet.

Virkelige-applikationsscenarier i verden

Forskellige miljøer understreger forskellige aspekter af forbindelsens ydeevne. Her er, hvad vi har set arbejde på tværs af forskellige implementeringstyper:

Hyperscale datacentre

Disse faciliteter optimerer til driftshastighed. Når du implementerer tusindvis af forbindelser om ugen, dominerer arbejdskomponenten de samlede omkostninger. Uniboot med push-pull-faner er i stigende grad standard for nye builds-forhåndspræmien betaler sig hurtigt tilbage gennem hurtigere implementering og reducerede fejlfrekvenser.

Typisk spec:OS2 single-mode, 2,0 mm uniboot med push-pull, omskiftelig polaritet, præ-testet og mærket. Længder standardiseret til 1m, 2m, 3m og 5m for at minimere lagerkompleksiteten, mens de dækker de fleste rack-til-scenarier.

Hyperscale Custom Program

Til udrulninger af 10,000+ kabler tilbyder vi:

Sæt med stativ eller pod: Forud-sorterede kabelbundter pakket nøjagtigt efter behov for hver installationszone

Brugerdefineret mærkning: Din nomenklatur, dit farveskema, trykt på fabrikken

Trinvis levering: Send til din tidsplan, ikke vores-ugentlige drops i overensstemmelse med dine implementeringsfaser

Dedikeret lagerbuffer: Sikkerhedslager opbevaret på vores facilitet, tilgængelig for samme-uges forsendelse

Volumenpriser gælder. Kontakt os for programdetaljer.

Enterprise datacentre

Blandet infrastruktur og længere opdateringscyklusser betyder, at du ofte arbejder med eksisterende konnektorstandarder. Den praktiske tilgang er normalt opdelt: uniboot eller push-pull in high-density kabinetter, standard duplex i områder med lavere-densitet, hvor præmien ikke er berettiget.

Hvis du eftermonterer en eksisterende facilitet, skal du først fokusere uniboot-implementeringen på dine højeste-overbelastningsveje. Den umiddelbare lettelse retfærdiggør ofte en udvidelse af tilgangen.

Enterprise Starter Kits

Ikke klar til at forpligte sig til en fuld-højdensitetsmigrering? Vi tilbyder evalueringssæt, der indeholder en blanding af uniboot- og push--pull-kabler i almindelige længder. Test dem i dit miljø, få hænder-til feedback fra dit team, og skaler derefter op med tillid.

Telecom Central Offices og Colo Meet-Me Rooms

Pålidelighed og standardisering driver beslutninger her. Mange transportører opretholder godkendte leverandørlister med specifikke stikspecifikationer. Push-pull-tapper er særligt værdifulde i optiske distributionsrammer, hvor teknikere skal have adgang til individuelle forbindelser uden at påvirke tilstødende strømførende kredsløb.

Colo-miljøers multi-lejer-karakter skaber også ansvarskrav-rene forbindelsesoverdragelser mellem udbydere betyder noget, og push-pull-design reducerer risikoen for utilsigtet forstyrrelse under kryds-forbindelsesarbejde.

Carrier-Tilpasset fremstilling

Vi understøtter brugerdefinerede specifikationer, der kræves af større transportører og colo-operatører:

Overholdelse af specifikke tærskler for indsættelsestab og returtab

Brugerdefinerede jakkefarver til lejeridentifikation

Udvidet holdbarhedstest (1000+ parringscyklusser)

Fuld sporbarhedsdokumentation pr. kabel

RoHS, REACH og regionale overholdelsescertificeringer

Allerede på en godkendt leverandørliste? Fortæl os dine krav-vi matcher dem nøjagtigt.

Specifikationer, der faktisk betyder noget

Når du vurderer muligheder for LC-fiberstik, er her, hvad du skal kigge efter ud over markedsføringen:

Indføringstab

Branchestandard for tilfældig parring er mindre end eller lig med 0,30dB. Premium-stik rammer mindre end eller lig med 0,15dB mod en masterreference. Den strammere spec betyder mere, da linkbudgetterne bliver tyndere ved højere datahastigheder.

For at sætte 0,30 dB i perspektiv: Det svarer nogenlunde til at tilføje 120 meter standard single-fiber til dit link. Ikke katastrofalt for en enkelt forbindelse, men det lægger sig op, når du kæder flere patch-punkter.

Brugerdefinerede tabsspecifikationer

Til applikationer, der kræver snævrere tolerancer-lang-links, DWDM-systemer eller multi-hop-arkitekturer- tilbyder vi kabler, der er fremstillet og testet til mindre end eller lig med 0,15 dB eller endda mindre end eller lig med 0,10 dB indsættelsestab. Hvert kabel leveres med en individuel testrapport, der viser faktiske målte værdier, ikke kun "bestået/ikke bestået" i forhold til en generisk tærskel.

Afkasttab

Større end eller lig med 50dB for UPC polering, Større end eller lig med 60dB for APC. Lavere returtab (højere dB-tal) betyder mindre signalrefleksion tilbage mod kilden,-kritisk for analog video, DWDM og nogle høj-digitale applikationer.

Mekanisk holdbarhed

Se efter 500+ parringscyklusvurderinger. I høje-MAC-miljøer ser connectorer en masse action. Billige stik begynder at blive forringet omkring 200-300 cyklusser; kvalitetsforbindelser opretholder specifikationer gennem 1000+.

Muligheder for udvidet holdbarhed

Til miljøer med usædvanlig høj MAC-aktivitet (handelsgulve, udsendelsesfaciliteter, testlaboratorier) tilbyder vi stik, der er klassificeret til 1500+ parringscyklusser med bekræftet ydeevnebevarelse. Spørg om vores connectorprogram med forlænget-liv.

Et hurtigt ord om vedligeholdelse

Høj-densitet betyder flere stik på mindre plads, hvilket betyder flere muligheder for kontaminering. En enkelt støvpartikel på en ferrul-endeflade kan øge indføringstabet med 1 dB eller mere-, hvilket svarer til at tilføje 400 meter fiber til dit link.

Rettelsen er enkel, men ikke-forhandlingsbar: Undersøg og rengør alle stik før parring. Rengøringsmidler med ét-klik fungerer for hurtig vedligeholdelse; til genstridig forurening, IPA-fugtede fnug-fri servietter efterfulgt af tørre servietter. Inspicér altid efter rengøring for at verificere.

Hvis dit hold ikke allerede gør dette religiøst, så start. Det forhindrer flere problembilletter end nogen anden enkelt praksis.

Hvornår betaler præmien sig?

Lad os tale tal. Prisspredningen mellem stiktyper er reel, men ofte mindre end folk antager:

omtrentlige priser; varierer betydeligt efter volumen, fibertype og leverandør.

Udregningen af-balance afhænger i høj grad af dine arbejdsforhold og implementeringsskala. For en implementering på 1.000 kabler, hvor uniboot sparer 2 minutter pr. kabel under installationen, ser du på cirka 33 timers arbejdsbesparelser. Til 75 USD/time en fuldt lastet teknikerpris, er det 2.500 USD - ofte nok til at dække konnektorpræmien med margin tilbage.

Hvor matematikken bliver overbevisende er i løbende vedligeholdelse. Hvis din facilitet ser 50 patch-bevægelser om måneden, og skubbe-tablerne sparer 5 sekunder pr. træk, mens du forhindrer én utilsigtet afbrydelse om måneden, tæller den kumulative værdi over en 5-årig infrastrukturlivscyklus.

TCO Case Study: Mid-Financial Data Center

Vi har for nylig afsluttet en komplet analyse af de samlede ejeromkostninger for en klient med finansielle tjenester, der migrerer deres private cloud-infrastruktur. Sådan så de rigtige tal ud:

Implementeringsprofil:

Facilitets størrelse: ~120 skabe

Omfang: Core switching layer til distribution, 5.000 LC-LC patch kabler

Sammenligning: Standard duplex LC vs. uniboot med push--pull-faner

Omkostningssammenligning:

Arbejdskraft beregnet til $75/time fuldt læsset. Genopretning af hændelser inkluderer teknikertid plus estimeret forretningspåvirkning.

Den forudgående materialepræmie blev stort set opvejet af besparelser på installationsarbejdskraft i år et. I år tre var kunden foran-og den fem-årige TCO viste næsten $24.000 i besparelser på en relativt beskeden implementering. For større faciliteter eller dem med højere MAC-volumener komprimeres ROI-tidslinjen betydeligt.

Tilpasset TCO-analyse

Vil du se tallene for dit specifikke miljø? Vi tilbyder gratis TCO-modellering for kvalificerede muligheder. Angiv din facilitetsprofil-kabinetantal, MAC-volumen, arbejdspriser, aktuelle konnektortyper-og vi opbygger en tilpasset sammenligning, der viser forventede omkostninger og tilbagebetalingstidslinje.

Foretage opkaldet

Her er beslutningstræet, vi leder kunderne igennem:

Den mest almindelige fejl, vi ser? Over-angivelse i områder med lav-densitet, mens man under-angiver, hvor det faktisk betyder noget. En facilitet, der placerer premium-stik overalt, spilder penge. En facilitet, der sparer på stik i deres 96-ports aggregeringspaneler, skaber fremtidig hovedpine. Tilpas løsningen til den specifikke begrænsning i hver zone af din infrastruktur.

For organisationer, der standardiserer konnektorspecifikationer på tværs af flere faciliteter, drager den fiberoptiske konnektorudvælgelse fordel af praktisk-evaluering med faktiske panelkonfigurationer. Prøvesæt lader dit hold mærke forskellen, før de forpligter sig til en stor ordre.

Design Konsulenttjeneste

Planlægger du et nyt byggeri eller større opgradering? Vores tekniske team kan gennemgå din netværkstopologi og anbefale en forbindelsesstrategi, der er optimeret til dine specifikke krav:

Udvikling af stykliste: Komplet kabelplaner med længder, mængder og specifikationer

Optimering af tilpasset længde: Minimer spild og forbedre æstetikken med kabler i den rigtige-størrelse

Fasevis implementeringsplanlægning: Prioriter zoner med høj-påvirkning, udskyd opgraderinger med lavere-værdi

Specifikationsskrivning: Hjælp dit indkøbsteam med at udsende klare, nøjagtige tilbudsspørgsmål

Denne service er gratis for projekter over minimumsvolumengrænser.

Hvad er det næste

LC-fiberstikket har været datacenterets arbejdshest i to årtier, og det kommer ikke nogen steder snart. Men den måde, vi implementerer LC på, udvikler sig-tættere paneler, snævrere plads, højere datahastigheder. Uniboot og push-pull-design er direkte svar på disse realiteter.

Hvis du planlægger en infrastruktur, der skal skaleres fra 100G i dag til 400G eller 800G i morgen, vil de konnektorbeslutninger, du træffer nu, enten understøtte denne vækst eller begrænse den. At få dette rigtigt på forhånd er billigere end eftermontering senere.

Spørgsmål om specifikke konfigurationer eller brug for hjælp til at specificere en implementering? Vores tekniske team har set de fleste fordele og kan henvise dig til, hvad der har fungeret i lignende miljøer.
