MPO-12 fiberkabelguide: Anvendelser, polaritet, MPO-8 vs LC

Hvis du vurderer fiberkabel med høj-densitet til et datacenter-backbone eller et struktureret kabelanlæg, vil MPO-12-fiberkablet være en af ​​de første muligheder på din shortliste. MPO-stik pakker flere fibre ind i en enkelt ferrule, og 12-fiber-varianten har været en grundpille i virksomhedens datacenterkabler i over et årti. Men "populær" betyder ikke altid "optimal". Mange moderne parallel-optiske transceivere bruger kun 8 fibre, hvilket betyder, at et Base-12-design kan lade fire fibre være ledige i de specifikke links.

Denne vejledning dækker, hvad et MPO-12-kabel faktisk er, hvor det stadig giver stærk praktisk mening, hvordan polaritet og stikkøn fungerer, og hvordan man beslutter, om MPO-12, MPO-8 eller duplexLC stikpasser til dit næste projekt.

Hvad er et MPO-12 fiberkabel?

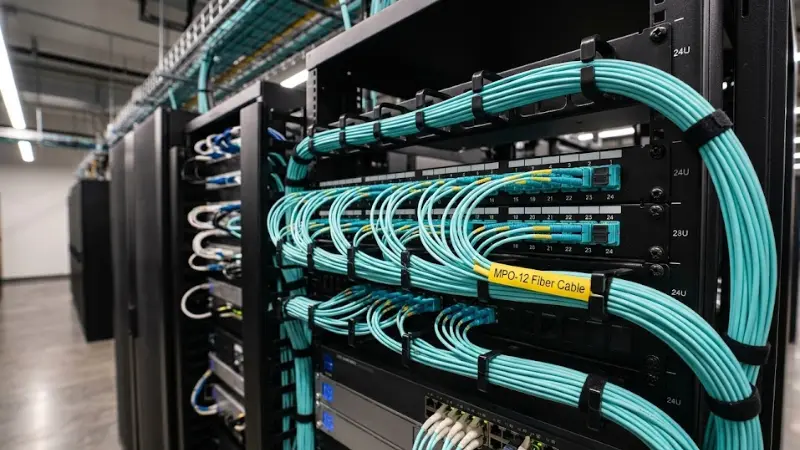

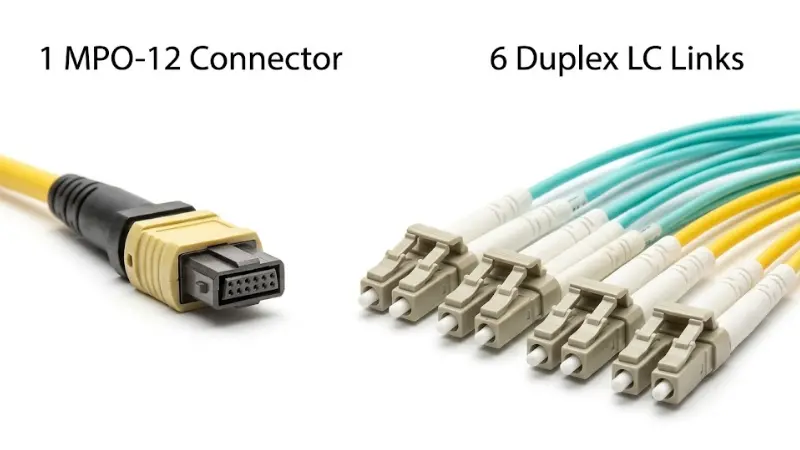

Et MPO-12-fiberkabel er en multifibersamling, der afslutter 12 optiske fibre i en enkeltMPO stik. Kernefordelen er tæthed: Én kompakt grænseflade erstatter op til seks duplex patch-kabler. Denne konsolidering er årsagen til, at MPO-baseret kabling dominerer strukturerede backbone-links i mellem-til-store datacentre, hvor det ville være upraktisk at administrere hundredvis af individuelle duplex-jumpere.

Sammenlignet med en standard duplexLC patch ledning, en MPO-12-trunk er designet til aggregering -, der transporterer mange fibre gennem en enkelt vej og brækker dem ud ved kassetter eller adapterpaneler tættere på udstyret. Hvis dit miljø kun har brug for et to-fiberpunkt-til-punkt-link, er et duplex LC-kabel enklere og billigere. MPO-12 fortjener sin plads, når fiberantal, kabelbakketæthed eller implementeringshastighed har betydning.

Du vil også se udtrykket MTP brugt sammen med MPO. MTP er en varemærkebeskyttet konnektor med højere-specifikationer fremstillet af US Conec, der er fuldt ud kompatibel med den generiske MPO-formfaktor. For købsbeslutninger er det afgørende, at stikket opfylder dine krav til indsættelse-tab og returnering-, ikke hvilken etiket der vises på huset.

Hvor MPO-12 stadig giver stærk praktisk mening

Base-12 MPO-kabler er langt fra forældet, men dets sweet spot er blevet indsnævret, da industrien har taget 8-fiber paralleloptik til sig. Her er hvor MPO-12 forbliver et sundt valg:

•

• Rygradskonsolidering til duplex-applikationer.

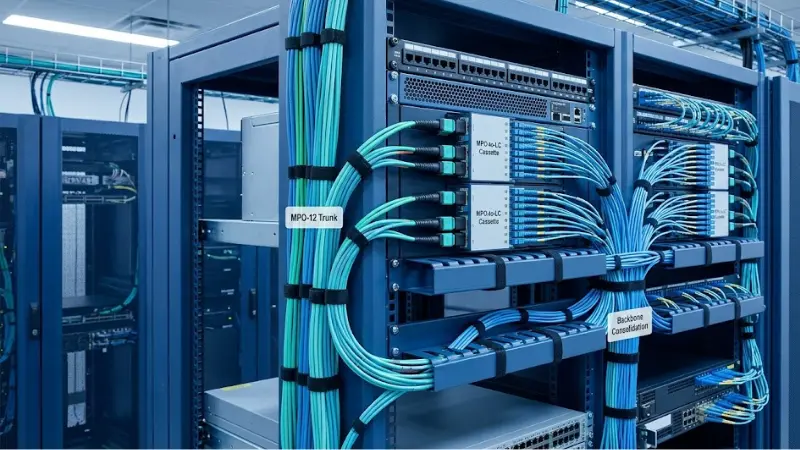

• I strukturerede kablingsdesign, der samler flere 10G dupleksforbindelser i en enkelt trunk, forbindes 12-fiber MPO-enheder tilMPO-til-LC-kassetterder blæser ud til seks duplex LC-porte. Dette er fortsat et af de mest almindelige implementeringsmønstre i virksomhedsdatacentre.

•

• Brownfield-miljøer med eksisterende Base-12-infrastruktur.

• Hvis din facilitet allerede bruger 12-fiberstammer, kassetter og patchpaneler, undgår du omkostningerne og kompleksiteten ved en komplet omarkitektur ved at blive ved med MPO-12 til udvidelse. Konverteringspatch-ledninger eller hybridkassetter kan bygge bro mellem Base-12 trunks til 8-fiber udstyrsporte, når det er nødvendigt.

•

• Udbruds- og migrationsscenarier.

• AnMPO-til-LC breakout-kabellader en enkelt 12-fibertrunk betjene op til seks individuelle dupleksforbindelser - nyttigt, når du skal tilslutte ældre 1G- eller 10G-dupleksudstyr til en patchingzone med høj tæthed.

Det bemærker Fluke Networks12-fiber MPO-forbindelse har historisk set været et populært valg til konsolidering af duplex backbone-kableri datacentret, især i 10G Ethernet-miljøer, hvor MPO-til-LC-kassetter overførte 12-fiber-trunks til seks duplex-porte.

Hvornår er MPO-12 ikke den bedste pasform?

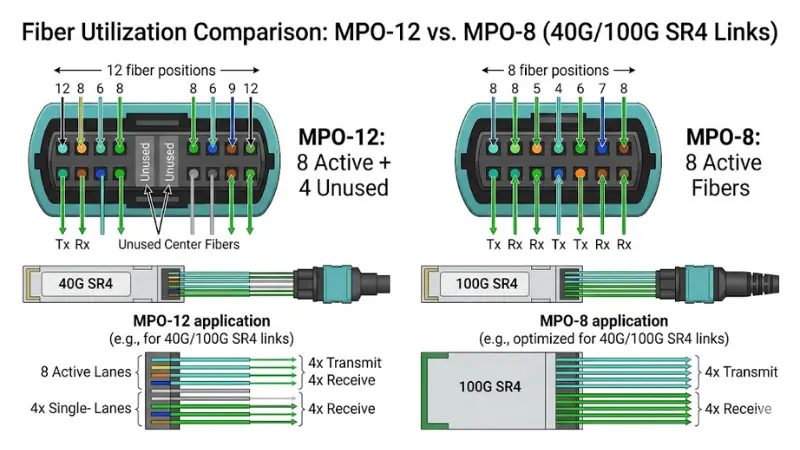

Hovedbegrænsningen af ​​MPO-12 vises i parallelle-optiske links. Både 40GBASE-SR4 og 100GBASE-SR4 transceivere bruger 8 fibre - fire sender, fire modtager. Når du tilslutter en 8-fiber transceiver til en 12-fiber trunk, sidder de fire midterfibre ubrugte. På tværs af hundredvis af links giver det en betydelig spildt fiberkapacitet.

Fluke Networks forklarer, at denne ineffektivitet er præcis hvadfik industrien til at udvikle 8-fiber MPO (Base-8)-forbindelsesom en dedikeret løsning til 40G og 100G parallelle-optikimplementeringer. Hvis du designer et nyt stof omkring SR4- eller DR4-transceivere og ikke har brug for bagudkompatibilitet med et eksisterende Base-12-anlæg, vil en MPO-8-arkitektur bruge fiber mere effektivt og skalere mere rent til 400G.

MPO-12 vs. MPO-8 vs. LC: A Decision Framework

Vælg MPO-12 hvisdu udvider et Base-12-anlæg, konsoliderer duplex-backbones eller implementerer breakout-tunge arkitekturer, hvor 12-fiberstammer føder LC-kassetter.

Undgå MPO-12 hvisdu bygger et greenfield parallelt-optisk stof omkring 8-fiber-transceivere og har ingen ældre Base-12-infrastruktur at rumme. I det scenarie,MPO-8 kablingvil levere bedre fiberudnyttelse og en renere opgraderingsvej til 400G og derover.

Hvordan fungerer en MPO-12-stik?

Et MPO-stik arrangerer fibre i en lineær række inde i en præcisionsstøbt-rørring. I 12-fiber-versionen sidder alle 12 fibre i en enkelt række, holdt til snævre afstandstolerancer, der muliggør sub-0,5 dB indføringstab pr. parret par, når de er korrekt renset og justeret.

Han- vs. hun-konnektorer

MPO-stik er enten han (med justeringsben) eller hun (uden stifter). Stifterne på et hanstik går ind i tilsvarende huller på et hunstik for at sikre præcis kerne-til-kernejustering. Aktivt udstyr --switche, transceivere, linjekort - bruger næsten altid en MPO-hanport (fastgjort). Det betyder, at ethvert kabel, der tilsluttes direkte til udstyret, skal være hun (løsnet) for at passe korrekt og undgå at beskadige transceiverbenene. Denne detalje er let at overse under indkøb og er en almindelig kilde til feltfejl.

Nøgleorientering og position 1

Hvert MPO-stik har en nøgle (en hævet kant på huset) og en hvid prik eller markering, der angiver fiberposition 1. Korrekt nøgleorientering - tast op vs. tast ned - bestemmer, hvordan fiberpositioner kortlægges på tværs af en sammenkoblet forbindelse. At ignorere orientering under bestilling eller installation er en af ​​de hurtigste måder at skabe en polaritetsmismatch.

Polaritet: Den detalje, der forårsager de dyreste fejl

Polaritet sikrer, at hver transmissionsfiber forbindes til den korrekte modtagefiber i den fjerne ende af forbindelsen. Går det galt, vil kanalen ikke lyse op -, selvom alt ser fysisk forbundet ud.

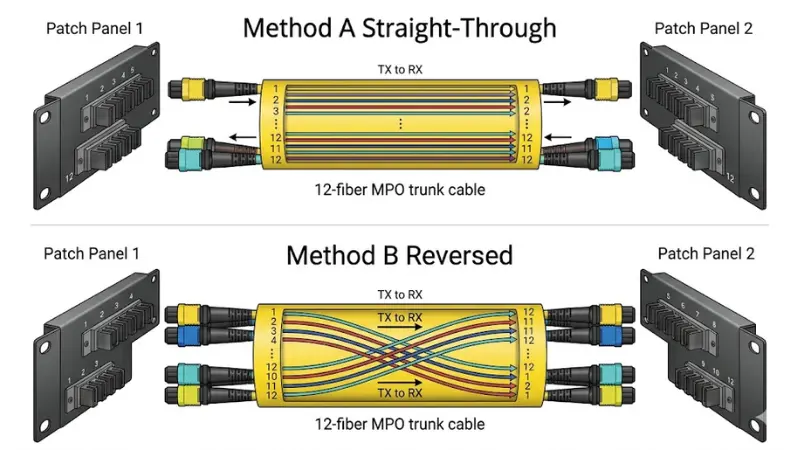

DeANSI/TIA-568.3-E standarddefinerer tre primære polaritetsmetoder for MPO-systemer - Metode A, Metode B og Metode C - plus to nyere universelle metoder (U1 og U2), der blev introduceret i 2022-revisionen. Hver metode specificerer en forskellig kombination af trunkkabeltype (Type A, B eller C), adapterorientering og patch-kabelstil for at opretholde transmission-for at-modtage kontinuitet på tværs af linket.

I praksis er metode A og metode B de mest udbredte. Metode A bruger en lige-gennemgående trunk med key-up/key-down-adaptere, mens metode B bruger en omvendt trunk med key-up/key-up-adaptere. Den kritiske regel er denne: Vælg en metode for hele projektet, og bekræft den, før du afgiver nogen ordre.

Forud-terminerede MPO-samlinger er typisk bygget på bestilling og kan ofte ikke-returneres. Fluke Networks advarer om, at polaritetsforvirring ofte fører til opdagelse af forkerte kabler eller patch-kabler først efter installation -, hvilket resulterer i projektforsinkelser og udskiftningsomkostninger. At investere tid i polaritetsdokumentation under design er langt billigere end at omarbejde installerede trunks.

Valg af den rigtige fibertype: OM3, OM4 eller Single-tilstand

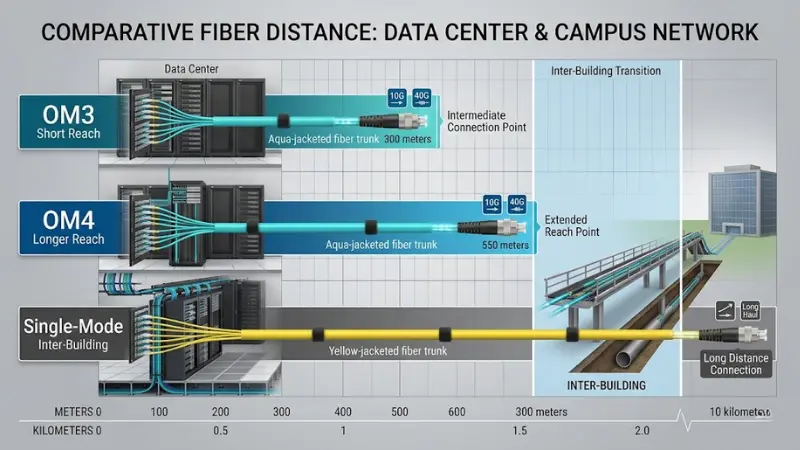

Fiberkvaliteten inde i dit MPO-12-kabel bestemmer, hvor langt du kan skubbe et link, før signalkvaliteten forringes. For multimode-implementeringer kommer beslutningen normalt tilOM3 vs. OM4.

Ifølge Cornings offentliggjorte datacenterkanal-længdeundersøgelser opererer omkring 90-95 % af de implementerede OM3- og OM4-links i datacentre i afstande på100 meter eller mindre. Ved standard Ethernet-hastigheder understøtter OM3 10G links op til 300 m og 40G/100G parallelle-optiske links op til 100 m. OM4 udvider disse tal til 550 m ved 10G og 150 m ved 40G/100G - en meningsfuld fordel, hvis dine afstande mellem-rækker eller mellem-haller går forbi 100 m.

En praktisk retningslinje: Hvis alle dine multimode-kørsler forbliver et godt stykke under 100 m, og du er budgetfølsom-, vil OM3 håndtere 10G og 40G komfortabelt. Vælg OM4, når du har brug for længere rækkevidde, planlægger at migrere til højere hastigheder eller blot ønsker mere margin mod stiktab og tilføjelser til kabel-ruter over tid. For en dybere sammenligning afmultimode fibertyper, inklusive OM5, se vores dedikerede guide.

For afstande ud over multimode rækkevidde - mellem-bygningslinks, metroforbindelser eller enhver løbetur, der overstiger et par hundrede meter -enkelt-mode fiberer det klare valg. Single-mode MPO-12 samlinger er tilgængelige og bruges i stigende grad i høj-tæthed single-mode patching-miljøer.

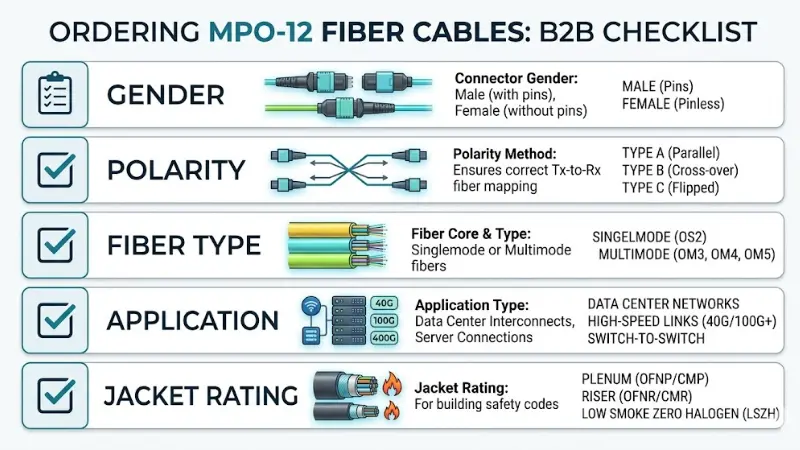

Købstjekliste: Fem ting, du skal bekræfte, før du bestiller

MPO-12-kabler er ofte tilpasset-samlet og kan ikke returneres. At få en enkelt parameter forkert kan betyde ugers forsinkelse. Bekræft disse fem varer, før du afgiver en ordre:

1.

2. Connector køn i hver ende.

3. Bestem, hvilken ende der forbindes til aktivt udstyr (skal have hun/løsnet), og hvilken ende der forbindes til et patchpanel eller bagagerumsadapter (tjek adapterens benkonfiguration). Hvis begge ender passer til adaptere, skal du muligvis have han-til-hun eller hun-til-hun afhængigt af adaptertypen.

4.

5. Polaritetsmetode.

6. Bekræft, om din projektstandard er metode A, B, C, U1 eller U2 i henhold til ANSI/TIA-568.3-E. Sørg for, at stammekabeltypen, adapterretningen og duplex patch-kabler alle er specificeret, så de passer.

7.

8. Fibertype og kvalitet.

9. VælgeOM3, OM4, eller enkelt-tilstand baseret på dine linkafstande, transceivertype og fremtidige migreringsplaner.

10.

11. Ansøgningstype.

12. Bestiller du et stamkabel (MPO-til-MPO), enbreakout/fanout kabel(MPO-til-LC), eller en patching-samling? Hver har forskellige konnektor- og fiberkort-krav.

13.

14. Jakkevurdering og miljø.

15. Bekræft, om du har brug for plenum-bedømt (OFNP), stigrør-bedømt (OFNR) eller LSZH-kappe baseret på dine byggekoder og installationsvej. Dette er ikke en detalje, der skal tages stilling til efter kablet ankommer.

Almindelige fejl og hvordan man undgår dem

Standard til MPO-12 for hvert nyt link

I retrofit- eller brownfield-projekter er MPO-12 ofte det rigtige opkald. Men for et greenfield paralleloptisk stof skal du vurdere om8-fiber MPO-forbindelseville eliminere spildte fibre og forenkle din vej til 400G.

Bestilling alene efter fiberantal

Et "12-fiber MPO-kabel" er ikke en komplet specifikation. Uden at bekræfte køn, polaritetstype, fiberkvalitet og påføringsstil risikerer du at modtage en samling, der fysisk passer, men skaber en polaritetsfejl eller kønsmismatch på stedet.

Forsømmelse af breakout-planlægning

Hvis dit aktive udstyr bruger duplex LC-porte, har du brug for en klar breakout-strategi --kassetter, adapterpaneler eller fanout-kabler - mellem din MPO-12-backbone og udstyret. At glemme dette trin fører til improvisation i sidste øjeblik, der underminerer den tæthedsfordel, du valgte MPO til i første omgang.

Spring rensning af stik over før første brug

MPO ferrules har 12 fiberende-flader i et enkelt stik. Selv en lille støvpartikel på en fiber kan skubbe indføringstab ud over specifikationerne og forårsage intermitterende forbindelsesfejl. Undersøg og rengør altid MPO-stik før sammenkobling ved hjælp af en dedikeretMPO rengøringsværktøj.

Ofte stillede spørgsmål

Kan MPO-12 understøtte 40G og 100G?

Ja. 40GBASE-SR4 og 100GBASE-SR4 transmitterer begge over 8 fibre, og et MPO-12-stik kan bære disse 8 aktive fibre (position 1-4 og 9-12 i en standard pin-out). De fire centerfibre forbliver dog ubrugte, hvorfor Base-8 MPO blev udviklet som et mere effektivt alternativ til disse specifikke applikationer.

Er MPO-12 bedre end MPO-8?

Hverken er universelt bedre. MPO-12 er det stærkeste valg til duplex backbone-konsolidering og miljøer med eksisterende Base-12-infrastruktur. MPO-8 er mere effektiv til paralleloptiske links (40G, 100G, 400G), der naturligt bruger 8 fibre. Den bedste arkitektur afhænger af dit applikationsmix og eksisterende anlæg. For en fuldstændig sammenligning, se voresMPO/MTP fiberguide.

Hvad er forskellen mellem MPO og MTP?

MPO (Multi-fiber Push On) er en konnektorstandard defineret af IEC 61754-7. MTP er et mærke fra US Conec for et stik, der opfylder og overgår MPO-standarden med snævrere tolerancer og et aftageligt husdesign. MTP-stik er fuldt ud kompatible med generiske MPO-stik. Ved indkøb er det vigtigste, at connectoren opfylder de insertion-tab- og return-tab-specifikationer, der kræves af din applikation.

Har jeg brug for han- eller hun-MPO-12-stik?

Aktive udstyrsporte (transceivere, linjekort) er næsten altid af hankøn (fastgjort). Ethvert kabel, der forbindes direkte til aktivt udstyr, skal være hun (løsnet) i den ende. For trunk-til-trunk-forbindelser gennem et adapterpanel skal du bruge et fastgjort og et ikke-fastgjort stik pr. parret par. Bekræft altid kønnet på hver grænseflade i dit link, før du bestiller.

Kan jeg bryde MPO-12 til LC-stik ud?

Ja. AnMPO-til-LC breakout-kabeleller et MPO-til-LC-kassettemodul kan blæse en enkelt 12-fiber MPO-trunk ud i seks duplex LC-forbindelser. Dette er et af de mest almindelige implementeringsmønstre til at forbinde MPO-backbones til duplex-portudstyr idatacentermiljøer med høj-densitet.

Er OM3 eller OM4 bedre til et MPO-12-kabel?

For de fleste datacentre, der kører under 100 m, vil både OM3 og OM4 fungere. OM4 giver ekstra frihøjde - 150 m ved 40G/100G sammenlignet med 100 m for OM3 - og et større tabsbudget, hvilket kan have betydning for længere -række- eller{11}}inter-hall-links. Hvis dine afstande er korte, og budget er en faktor, er OM3 et pålideligt valg. Hvis du vil have mere margin eller forudse hastighedsopgraderinger, er OM4 den beskedne præmie værd. Se voresOM3 vs. OM4 sammenligningfor detaljerede specifikationer.

Hvilken polaritetsmetode skal jeg vælge til MPO-12?

ANSI/TIA-568.3-E-standarden definerer metode A, B, C, U1 og U2. Metode A (lige-gennem stammen) og metode B (omvendt stamme) er de mest almindelige. Metode B foretrækkes ofte til direkte MPO-til-MPO parallelle-optiske links, mens metode A parret med modulære kassetter er meget udbredt i duplex breakout-arkitekturer. Den vigtigste regel er at standardisere én metode på tværs af hele projektet og kontrollere, at alle komponenter - trunks, adaptere og patch-kabler - matcher denne metode før installation.

Er MPO-12 stadig et godt valg til nye datacenterimplementeringer?

Det afhænger af dit applikationsmix. For virksomheder, der overvejende implementerer 10G dupleksforbindelser med struktureret kabling, er MPO-12 fortsat en gennemprøvet og omkostningseffektiv-backbone-løsning. Til hyperskala- eller cloudmiljøer, der bygger omkring 100G og 400G paralleloptik, er Base-8 MPO i stigende grad den foretrukne arkitektur. Mange implementeringer i den virkelige verden bruger en blanding af begge, med konverteringskomponenter, der slår bro mellem de to, hvor det er nødvendigt. Til vejledning vedrValg af 100G fiberkabler, se vores dedikerede artikel.
