Datacenterstoffer bliver ved med at blive tættere og hurtigere. Efterhånden som kabinetter fyldes op, og links flytter sig fra 10G til 40G, 100G og videre mod 400G, stopper kørsel af individuelle punkt-til-dupleks-jumpere med at skalere - stierne fyldes, mærkningen går i stykker, og hver flytning eller tilføjelse bliver en jagt gennem et bundt af løse snore. Dette er problemet en MPO/MTP-kassette er bygget til at løse.
En MPO/MTP-kassette tager et højt-fiber-antal array-trunk og deler det ud i de velkendte LC- eller SC-porte, som dine switche og servere faktisk tilslutter. Udført godt giver det dig patching med høj-densitet, der er hurtig at installere, forudsigelig at vedligeholde og klar til at migrere. Denne vejledning forklarer, hvad disse moduler er, hvilke typer og konfigurationer du vil se, hvordan polaritet fungerer, hvor de passer, og hvordan du vælger et uden at bestille den forkerte del. Hvis du stadig vejer array-stik mod duplex, er vores oversigt overLC versus MTP/MPO i design med høj-densiteter en nyttig ledsager.

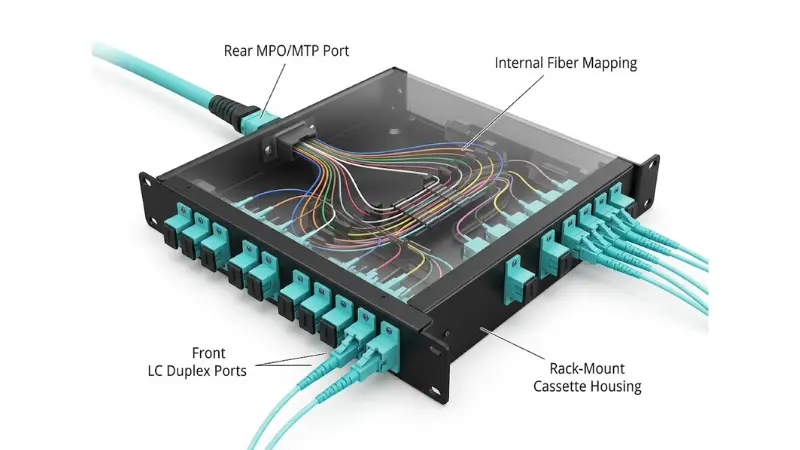

Hvad er en MPO/MTP-kassette?
En MPO/MTP-kassette er et forud-termineret, rack-monterbart fibermodul. Bagsiden har en eller flere MPO/MTP-array-adaptere - trunk-interfacet - og fronten bærer en række LC- (normalt duplex) eller SC-adaptere til patching. Inde i huset kortlægger et kort bånd eller furkation hver fiberposition i arrayet til en specifik front-sideport.
Den interne kortlægning er hele pointen: den er fastgjort på fabrikken og testet før afsendelse, så forholdet mellem bagerste array-positioner og frontporte er forudsigeligt. Denne forudsigelighed er også grunden til, at polaritet (dækket nedenfor) skal planlægges som et system i stedet for fast på stedet. I et typisk layout lander den bagerste MPO/MTP-port en rygradstamme med højt-fiber-tal, og de forreste LC- eller SC-porte giver udstyret en ren standardgrænseflade at lappe ind i.

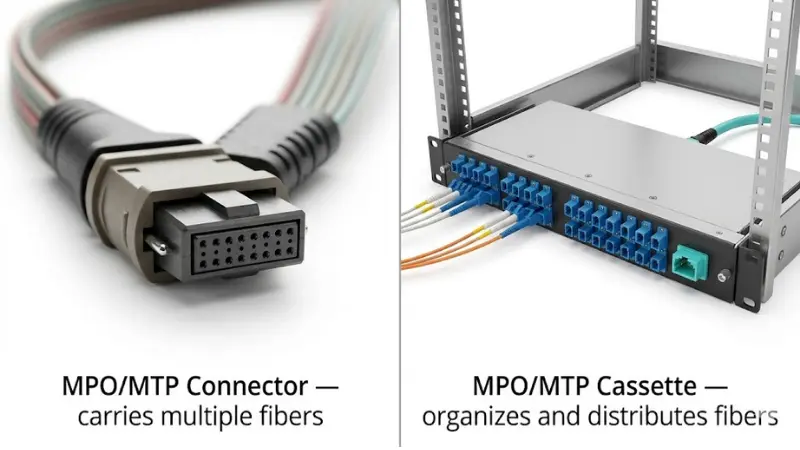

MPO/MTP-stik vs MPO/MTP-kassette
Disse to udtryk bruges løst, men de er ikke det samme.
AnMPO stik(Multi-fiber Push-On) er selve konnektoren: en enkelt krop, der holder flere fibre i en præcisions MT ferrule, med styrestifter, der definerer en han- (pinned) eller hun (unpinned) grænseflade. MTP er en registreret version med højere-tolerance af MPO-stikket fra US Conec; ifølgeUS Conec FAQ, MTP-mærket er udviklet til forbedret optisk og mekanisk ydeevne, samtidig med at det forbliver en standard-kompatibel MPO. Begge er defineret af de samme samspilsstandarder - IEC 61754-7 og TIA-604-5 (FOCIS 5), somFluke Networks opsummerer- så alle MTP-stik er MPO-stik, men ikke alle MPO er en MTP.
En kassette er det indbyggede modul, der indeholder stikket plus den interne fiberrouting og de forreste adapterporte. Kort sagt: stikket bærer fibrene, mens kassetten organiserer og fordeler dem inde i et panel eller kabinet.

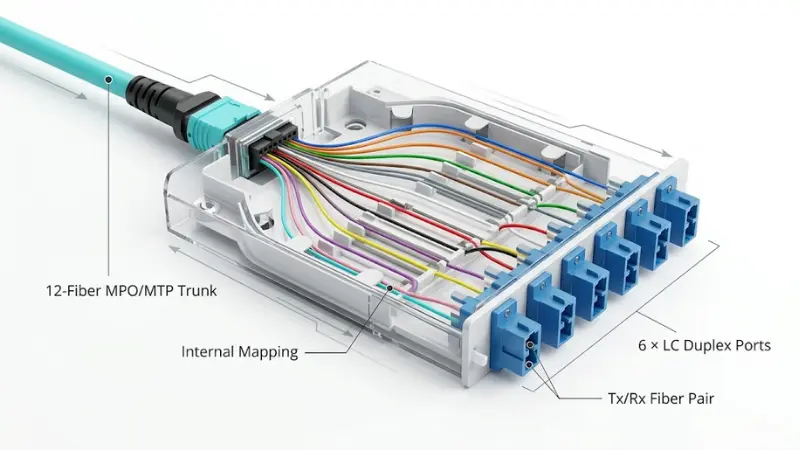

Hvordan fungerer en MPO/MTP-kassette? Et 12-fiber eksempel?

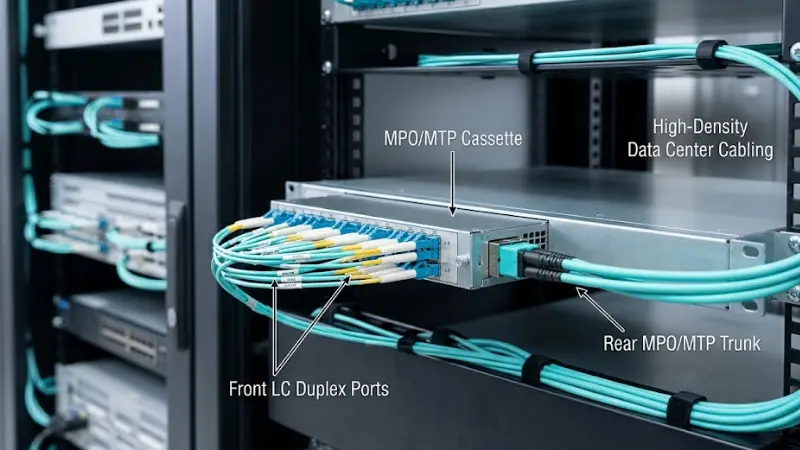

En fælles kassette har to sider: en MPO/MTP-port på bagsiden tilMPO/MTP trunk kabel, og LC- eller SC-porte foran til patch-kabler.
Tag en 12-fiber MPO bagagerum, der landede på bagsiden. Hver front LC-port er duplex - to fibre, en sender og en modtager. Så tolv fibre er knyttet til seks LC-dupleksporte (tolv simplekspositioner). En tekniker bruger derefter standard LC duplex jumpere til at nå switche, servere eller et andet panel. Rygraden forbliver kompakt som en enkelt array trunk, mens fronten forbliver fleksibel og nem at lappe. Hvis duplex-konceptet er nyt, se forskellen mellemduplex og simplexforbindelser.
Almindelige typer af MPO/MTP-kassetter
"Kassette" er en kategori, ikke en enkelt del. Før du angiver en, skal du beslutte, hvor du sidder på hver af disse akser:
- Front interface:MPO/MTP-til-LC (langt det mest almindelige i datacentre) eller MPO/MTP-til-SC for nogle virksomheds-, telekommunikations- og ældre miljøer.
- Fiberantal:8-fiber, 12-fiber og 24-fiber er standard, med 16-fiber fremkommer til 400G/800G paralleloptik. 8-fiberkassetter står naturligt på linje med firesporede parallelle transceivere, mens 12-fiber er arbejdshesten til at bryde ud til seks LC-dupleks. En typisk 8-fiber build bruger8-fiber MTP-til-LC-samlingerpå bagagerumssiden.
- Fibertilstand:multimode (OM3, OM4, OM5) til korte datacenterrækkevidder eller enkelt-tilstand (OS2) til længere ture og køreplaner med højere-hastighed. Kassette, trunk og patch-ledninger skal dele samme tilstand.
- Polaritetstype:Type A, B, C eller en af de nyere universelle typer - dette skal matche resten af kanalen.
- Indsættelse-tabsgrad:standard versus lavt-tab (nogle gange kaldet "elite") komponenter, hvilket betyder mest, når linkbudgettet er stramt.

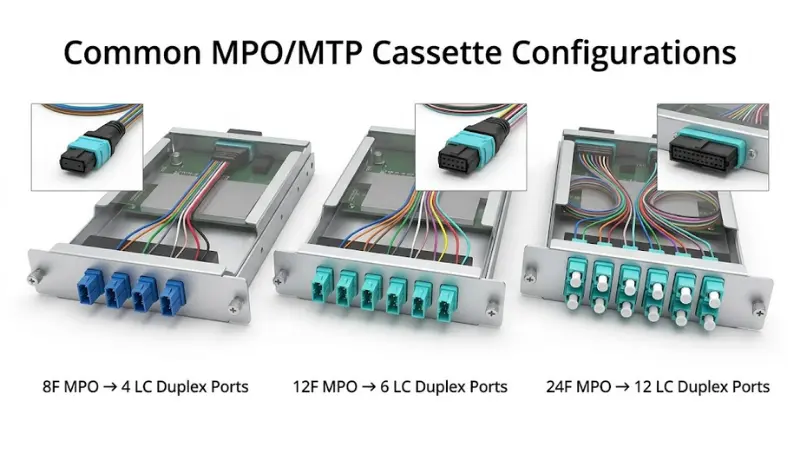

Typiske MPO/MTP-kassettekonfigurationer
De fleste kassetter fra den virkelige-verden falder ind i en håndfuld standard-breakouts. Ved at matche en til din transceiver og porttæller foran undgår du overraskelser ved installationen.
| Bagside (bagagerummet) | Intern kortlægning | Front (udstyrsside) | Typisk brug |
|---|---|---|---|
| 1 × 12-fiber MPO | 12 fibre → 6 duplex | 6 × LC duplex | 10G LC-udstyr over en 12-fibers rygrad |
| 2 × 12-fiber MPO | 24 fibre → 12 duplex | 12 × LC duplex | Højere tæthed i et enkelt 1U-modul |
| 1 × 24-fiber MPO | 24 fibre → 12 duplex | 12 × LC duplex | Færre stammer, tættere rygrad |
| 1 × 8-fiber MPO | 8 fibre → 4 duplex | 4 × LC duplex | Udbrydning af 8-fiber parallel optik (f.eks. SR4-type links) |
For en beton multimode-bygning, en12-fiber OM4 MTP kassetteer et almindeligt udgangspunkt for den første konfiguration ovenfor.

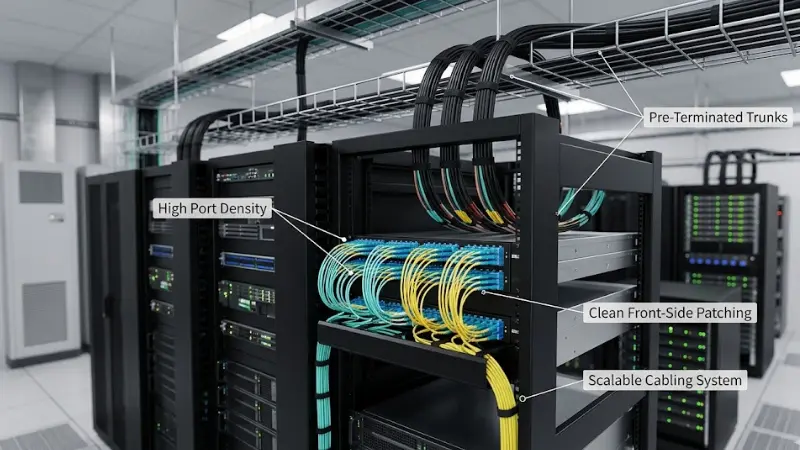

Hvorfor bruger datacentre MPO/MTP-kassetter?
Høj porttæthed på mindre rackplads
En enkelt 24-fiberarray-trunk erstatter et bundt af individuelle dupleksledninger, og en 1U-kassette kan præsentere tolv LC-dupleksporte fra den. Du kører træstammer med højt-fibertal langs hovedvejen og brækker dem ud tæt på udstyret, hvilket frigør plads i skabe, bakker og kanaler, hvor det er knapt.
Hurtigere og mere forudsigelig implementering
Kassetter parres med fabriks-terminerede, fabriks-testede stammer, så det meste af forbindelsesarbejdet er udført før levering. På stedet bliver jobbet "land bagagerummet, monter kassetten, patch fronten" - langt mindre feltsplejsning eller afslutning, hvilket er det, der gør stramme projektplaner realistiske.
Enklere bevægelser, tilføjelser og ændringer
Fordi den forreste patch-side er afkoblet fra backbone, kan teknikere gen-patch porte uden at forstyrre trunk-infrastrukturen. For en facilitet, der omorganiserer racks og links regelmæssigt, reducerer denne adskillelse risikoen for at slå en ikke-relateret forbindelse ud under en ændring.
En struktureret migrationssti til 40G, 100G og videre
Array-baseret kabling understøtter parallel optik, så et kassettesystem holder anlægget modulært, når hastighederne stiger. Når det er sagt, er dette ikke automatisk: om en given kassette understøtter et fremtidigt link afhænger af fibertype, polaritet, fiberantal og tabsbudget. Et godt-system giver dig frihøjde; en under-specificeret en gør det ikke.

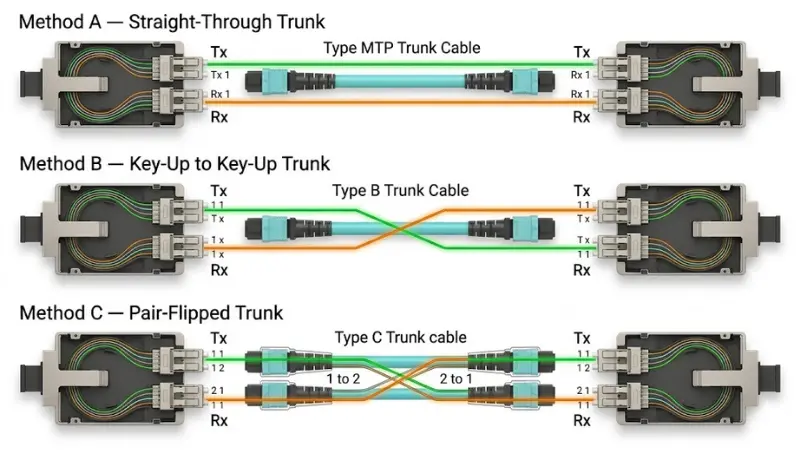

MPO/MTP-kassettepolaritet: Metode A, B og C
Polaritet er den enkeltfaktor, der med størst sandsynlighed forvandler en ren-installation til et dødt link, så den fortjener mere end en advarsel på én-linje.
Polaritet betyder simpelthen, at hver transmitterende fiber (Tx) skal nå en modtagefiber (Rx) i den fjerne ende. I et almindeligt duplex LC-link sker crossover inde i duplex patch-ledningen. I et array-system kan crossover forekomme i stammen, i kassetten eller i patch-ledningen -, så den skal styres på tværs af hele kanalen som ét design. TIA-568-standarden definerer tre metoder, bygget op omkring Type A-, B- og C-kabler, og 2022-revisionen (TIA-568.3-E) tilføjede to "universelle" metoder (U1 og U2) for at forenkle array-applikationer, som f.Fluke Networks forklarer.
- Metode Abruger en lige-gennemgang (taste-op til nøgle-ned) trunk, med krydset håndteret i patch-ledningerne -, hvorfor den har brug for én patch-ledningstype i den ene ende og en anden i den anden. Dette krav om blandet-ledning er en hyppig kilde til bestillingsfejl.
- Metode Bbruger en nøgle-op til nøgle-op stammen og en enkelt patch-ledningstype hele vejen igennem. Dens enkelhed gør den populær til paralleloptik, selvom du stadig skal bekræfte slut-ansigtstype (UPC versus APC) og enkelt-tilstandsdetaljer, før du standardiserer på den.
- Metode Cvender fiberpar inde i stammen. Det er det mindst almindelige og det mest komplekse at spore.
Den praktiske regel: vælg én metode og hold bagagerummet, kassetten og patch-ledningerne i overensstemmelse med den. Spørg leverandøren, hvilken polaritetstype en kassette er bygget til, og bed om et ledningsdiagram, og kontroller derefter den faktiske kortlægning mod et fiberkort eller en fabrikstestrapport i stedet for at antage. For en almindelig-behandling af disse afvejninger-, detteden virkelige-verden ser på MPO/MTP-fiberer værd at læse før du bestiller.
Hvor bruges MPO/MTP-kassetter?
Skift-til-patch-panel og strukturerede kabler
Kassetter monteres i fiberpatch-paneler for at skabe organiserede forbindelser mellem switche og det strukturerede kabelsystem - front LC-porte for nem patchning, MPO/MTP trunks på bagsiden. Dette er den daglige rolle i slutningen-af-række- og midterste-af-rækkedesign.
Backbone og trunk kabling mellem zoner
I større faciliteter forbinder array-trunks hoved-, horisontale og udstyrsdistributionsområder (MDA, HDA, EDA), og kassetter distribuerer disse trunkfibre til brugbare porte i hver zone. AnOM3 12-fiber MPO trunker et typisk rygradselement, der fodrer disse udbrud.
10G-til-40G/100G migrering
Mange netværk patcher LC til 10G i dag, men har brug for en vej til 40G eller 100G. Kassetter forbinder en trunk med høj-densitet til LC-baseret udstyr nu, mens anlægget kan tilpasses, hvilket er en af grundene til, at array-kablingsfunktioner er så tunge i vejledninghvordan man vælger 100G fiberkabler.
Enterprise serverrum, telekomrum og edge sites
Disse moduler er ikke kun til hyperskala. Enterprise serverrum, telekomskabe og høj-kantskabe er alle til gavn, hvor plads, organisation og implementeringshastighed betyder noget.
MPO/MTP Cassette vs MPO Adapter Panel vs Breakout Kabel
Tre produkter løser overlappende problemer, og at vælge det forkerte er en almindelig valgfejl.
| Valgmulighed | Hvad den gør | Bedst hvornår | Trade-af |
|---|---|---|---|
| MPO/MTP kassette | Indbygget modul; bageste array → front LC/SC med en defineret, testet mapping | Du har brug for administreret, udskiftelig LC-patching fra en array-rygrad | Højere pris pr. port |
| MPO/MTP adapterpanel | MPO-til-MPO-skottgennemføring-; ingen udbrud | Udstyr er MPO-native og patched array-til-array | Ingen LC-udbrud; har brug for MPO patch ledninger |
| Breakout / ventilator-ud-kabel | Array i den ene ende, flere LC-ben i den anden; uopstaldet | Short, fixed point-to-point breakouts | Løse ben er sværere at håndtere og erstatte |
Hvis dine switches afslører array-porte, enMPO/MTP adapterpanelkan være alt hvad du behøver. For en fast kørsel, hvor et indbygget modul er overkill, enMPO-til-LC breakout-kabeler det nemmere valg.
MPO/MTP-kassette vs traditionel duplex-kabling
Traditionel duplex-kabling er perfekt til små systemer. Efterhånden som antallet af links vokser, bliver individuelle ledninger svære at spore og administrere -, hvilket er der, hvor kassettetilgangen vinder sin plads.
| Punkt | Traditionel duplex kabling | MPO/MTP kassettesystem |
|---|---|---|
| Kabeltæthed | Sænke | Højere |
| Installationshastighed | Langsommere på store opgaver | Hurtigere med forud-terminerede trunks |
| Opretholdelse | Flere individuelle ledninger at spore | Forside-lapning, rygrad urørt |
| Bedst til | En håndfuld faste links | Modulære miljøer med høj-densitet |
| Begrænsning | Svært at skalere og administrere, når det er tæt | Højere pris pr.-port; polaritet skal planlægges |
| Typisk projektstørrelse | Små værelser, et par skabe | Datacentre og store virksomheder |
Hvordan vælger man den rigtige MPO/MTP-kassette?
Porttælling er den nemme del. Kassetten skal også matche kabeldesignet, udstyrsgrænsefladen og ydelsesbudgettet.
1. Fibertype og kvalitet
OM3 og OM4 multimode dækker de korte rækkevidder, der er typiske inde i et datacenter - fra snesevis af meter op til et par hundrede afhængigt af hastigheden -, mens OS2 single-tilstand håndterer længere kørsler og giver mest plads til køreplaner med højere-hastighed. Hold kassetten, bagagerummet og patch-ledningerne på samme type. Hvis du vælger mellem karakterer, så sammenlignOM3 versus OM4 multimode fiber, og afvej multimode mod enkelt-tilstand i vores guide tilenkelt-mode og multimode fiber.
2. Fiberantal
Vælg 8-fiber, når du udbryder fire-parallel optik, 12-fiber til den almindelige seks-dupleks-breakout og 24-fiber, når du ønsker maksimal tæthed og færre trunks. De afgørende input er din transceivers baneantal, antallet af dupleksporte, du har brug for, og din vækstplan - ikke et standardtal.
3. Front interface
LC duplex er standard, fordi LC dominerer på switche, servere og transceivere; SC vises stadig i noget virksomheds- og ældreudstyr. Bekræft udstyrssiden før bestilling, og lagertilpasningLC duplex patch ledninger.
4. Polaritetsmetode
Beslut dig for A, B, C eller universal tidligt, og angiv derefter kassetten, stammen og ledningerne, der passer til hinanden. Få ledningsdiagrammet på skrift.
5. Køn og pinning
MPO/MTP-stik er stiftet (han) eller ikke stiftet (hun), og en forbindelse passer kun korrekt mellem modsatte køn. Lås køn af kassette versus trunk under planlægning - en uoverensstemmelse opdaget på stedet betyder en forsinket installation, ikke et hurtigt bytte.
6. Indsættelsestab og linktabsbudgettet
Hvert parret par tilføjer tab, og en kassette introducerer sine egne stikgrænseflader, så det skal tælles med i kanalbudgettet - ikke behandles som "gratis". Høj-multimode-kanaler såsom 40GBASE-SR4 og 100GBASE-SR4 arbejder med et stramt samlet budget, ofte kun et par decibel på tværs af hele linket, så hvert forbindelsespar betyder noget. Hvor budgettet er stramt, skal du vælge komponenter med lavt{10}tab og kontrollere hele kanalen i forhold til transceiverens specifikation.
7. Kompatibilitet med hus og panel
Kassetter monteres i rack-monteringskabinetter og patchpaneler, typisk 1U eller 4U, med glidende eller faste design. Ikke alle kassetter passer til alle kabinetter - bekræft størrelse, monteringsstil og del-kompatibilitet. Hvis du stadig vælger selve kabinettet, kan denne sammenligning affiberpatchpaneler og ODF'erhjælper.
En hurtig tjekliste for-forudvælgelse:
- Fibertype og kvalitet fastgjort på tværs af kassette, bagagerum og ledninger
- Fiberantal matchet til transceiverbaner og portbehov
- Frontgrænseflade (LC eller SC) bekræftet mod udstyr
- En polaritetsmetode med et ledningsdiagram på fil
- Køn og pinning løst på designstadiet
- Kanaltabsbudget beregnet i forhold til transceiver-specifikationen
- Kabinettets kompatibilitet verificeret med varenummer
Almindelige fejl at undgå
Bestilling før bekræftelse af polaritet
Risiko:links, der ikke passerer lys på trods af, at hver komponent er fysisk forbundet, plus gen-forsendelse og omarbejdelse.Forebyggelse:angiv polaritetsmetoden og anmod om ledningsdiagrammet, før indkøbsordren udsendes.
Blanding af fibertyper eller kvaliteter i én kanal
Risiko:overskydende tab eller en ude-af-specifik kanal, når OM3-, OM4- og OS2-komponenter kombineres.Forebyggelse:specificer kassette, kuffert og ledninger som ét matchende sæt.
Overser budgettet for linktab
Risiko:et ryddeligt-system, der fejler ved høj hastighed, fordi det totale tab af indsættelse er for højt.Forebyggelse:læg hele kanalen sammen og sammenlign det med transceiverbudgettet, især for 40G og 100G.
Uoverensstemmelse mellem køn eller fastgørelse
Risiko:stik, der ikke vil parre sig og en installation, der går i stå.Forebyggelse:låsekassette og bagagerums køn under design, ikke under kabling.
Køber alene til enhedspris
Risiko:inkonsekvent indføringstab, manglende testdata og uklar polaritet fra de billigste dele.Forebyggelse:kræver et dataark og en fabrikstestrapport og værdikonsistens over den laveste linjepost - for et datacenter, er gentagelig ydeevne den besparelse, der betyder noget.
Hvornår skal du bruge -, og hvornår må du ikke bruge - MPO/MTP-kassetter?
Kassetter er et stærkt valg, når:
- Projektet har brug for fiberpatching med høj-densitet
- Tidslinjen for installationen er stram, og afslutningstiden er begrænset
- Anlægget anvender struktureret kabelføring med stammer og patchpaneler
- Fremtidig hastighedsmigrering forventes
- Flytninger, tilføjelser og ændringer er hyppige og skal forblive enkle
De kan være overkill, når:
- Du har kun en håndfuld faste links - duplex jumpere er enklere og billigere
- Udstyr er MPO-native og patched array-til-array - et adapterpanel kan være nok
- En kanal har et ekstremt stramt tabsbudget, og mange connectorpar - færre sammenkoblede grænseflader kan tjene bedre
Spørgsmål du skal stille din leverandør inden du bestiller
- Bagstik: MPO- eller MTP-mærke, hvad fibertæller, og hvilket køn (fastgjort eller frigjort)?
- Slut-ansigtstype: UPC eller APC? (Enkelt-tilstand er normalt APC.)
- Forside: LC eller SC, hvor mange dupleksporte?
- Fibertype og -kvalitet: OM3, OM4, OM5 eller OS2, og standard eller lavt-tab?
- Polaritet: Type A, B, C eller universal, med et ledningsdiagram?
- Indsættelses-tab/retur-tabsgrad og en fabrikstestrapport pr. kassette?
- Kabinetkompatibilitet og de matchende varenumre?
- Mærkning, brugerdefinerede konfigurationer, minimum ordremængde og leveringstid for bulk?
Ofte stillede spørgsmål
Hvad er forskellen mellem en MPO-kassette og en MTP-kassette?
Kassetten er den samme slags modul; forskellen er stikmærket inde i den. MTP er US Conec's registrerede,-højere ydeevne version af MPO-stikket, fuldt kompatibel med MPO-standarder. En MTP-kassette er en MPO-kassette bygget med MTP-mærkestik.
Hvor mange LC-porte giver en 12-fiber MPO-kassette?
Seks LC-dupleksporte - tolv simplekspositioner. Hver dupleksport bruger to fibre (en transmission, en modtagelse), så tolv fibre er knyttet til seks dupleksporte.
Hvad er forskellen mellem en MPO-kassette og et MPO-adapterpanel?
En kassette bryder en array-trunk ud til LC (eller SC) porte gennem en intern, defineret mapping. Et adapterpanel er et MPO-til-MPO-skottpassage-gennem uden udbrud - du patcher array-til-array på begge sider.
Har jeg brug for en MPO-kassette med lavt-tab til 40G eller 100G?
Ofte, ja. Høj-multimode-kanaler har et stramt indsættelses-tabsbudget, og hvert sammenkoblede konnektorpar spiser sig ind i det. Hvis din kanal har flere forbindelsespunkter eller løber tæt på dens afstandsgrænse, hjælper komponenter med lavt-tab med at holde linket inden for transceiverens specifikation.
Hvordan undgår jeg MPO-polaritetsmismatch?
Vælg en polaritetsmetode, hold stammen, kassetten og patch-ledningerne i overensstemmelse med den, indhent ledningsdiagrammet fra din leverandør, og bekræft kortlægningen med et fiberkort eller testrapport i stedet for at antage det.
Kan jeg blande OM3 og OM4 fiber i samme link?
Lys vil passere, men du mister ydeevnen og når garantier, der kommer fra en ensartet kanal, og resultatet kan falde ud af spec ved højere hastigheder. Angiv en enkelt fibertype pr. kanal på tværs af kassetten, stammen og ledningerne.
Nøgle takeaways
En MPO/MTP-kassette er den praktiske bro mellem et array-backbone og de LC- eller SC-porte, dit udstyr bruger - det leverer tæthed, hurtigere implementering og enklere ændringer, forudsat at fibertype, antal, polaritet og tabsbudget er planlagt sammen i stedet for antaget.
For at omsætte det til handling: kortlæg dit rack-layout, linkhastigheder, distancer og transceiver-banetællinger først. Derfra skal du rette fibertypen og -kvaliteten, fiberantallet, frontgrænsefladen og en enkelt polaritetsmetode, og derefter bestille kassetten, stammen og patch-ledningerne som ét matchende system - og bede om testrapporterne, før en bulkordre afsendes.
