MPO/MTP Fiber: Den rigtige snak, du har brug for, før din næste opbygning af datacenter

I november sidste år fik jeg et opkald fra en kunde i Phoenix. De havde lige pakket en 100G ryg-bladbygning-seks måneders planlægning, smuk kabelstyring, farve-kodet alt. Halvdelen af ​​uplinks ville ikke forhandle.

Det viste sig, at nogen greb en kasse med Type B kufferter til et Type A design. Æskerne så ens ud. Varenumrene adskilte sig med ét ciffer.

Fire timers fejlfinding. En flyvning kl. 6 for deres ledende ingeniør. Endelig skade: 14.200 USD i akut arbejde plus 1.847 USD for den sidste--flybillet. Jeg har stadig skærmbilledet af fakturaen et eller andet sted.

Det er derfor, jeg skriver dette. MPO/MTP-fiber er ikke raketvidenskab, men detaljerne vil ødelægge dig, hvis du ikke er opmærksom. Og strafskalaerne med dit portantal-roder en LC-patch, du mister et link. Rod en MTP-stamme, du taber tolv.

MPO vs MTP: Lad os dræbe denne forvirring

Jeg får dette spørgsmål konstant. "Er MTP bare dyrt MPO?"

En slags. Men det er ligesom at spørge, om en Lexus bare er en dyr Toyota. Teknisk ja, praktisk talt nej.

MPO er en stikstandard. IEC 61754-7, TIA-604-5 - den sædvanlige alfabetsuppe. Enhver fabrik med en ferruleform kan udstemple MPO-stik.

MTP er amerikanske Conecs mærke. De opfandt multi-fiber push-formatet og brugte derefter årtier på at forfine det. Samme fodaftryk, snævrere tolerancer, bedre materialer.

Her er det, de fleste sammenligningsdiagrammer savner: Glem debatten om plastik-versus-metalklemme. Det er en distraktion.

Den elliptiske styrestift er hele boldspillet.

Standard MPO bruger runde styrestifter. Når du sammenkobler to stik, kan runde ben slingre lidt i justeringsmuffen-måske en mikron her, en mikron der. Det lyder ikke af meget. Men gør det 200 gange, og slidmønsteret bliver ujævnt. De ydre fiberpositioner begynder at drive. Dit indsættelsestab kryber op.

MTP's elliptiske stifter? De selv-centrerer. Hver eneste gang. Du kan mærke forskellen, når du tilslutter dem-der er et tydeligt klik, når stiften sidder, kontra den vage grøde, du får med billig MPO.

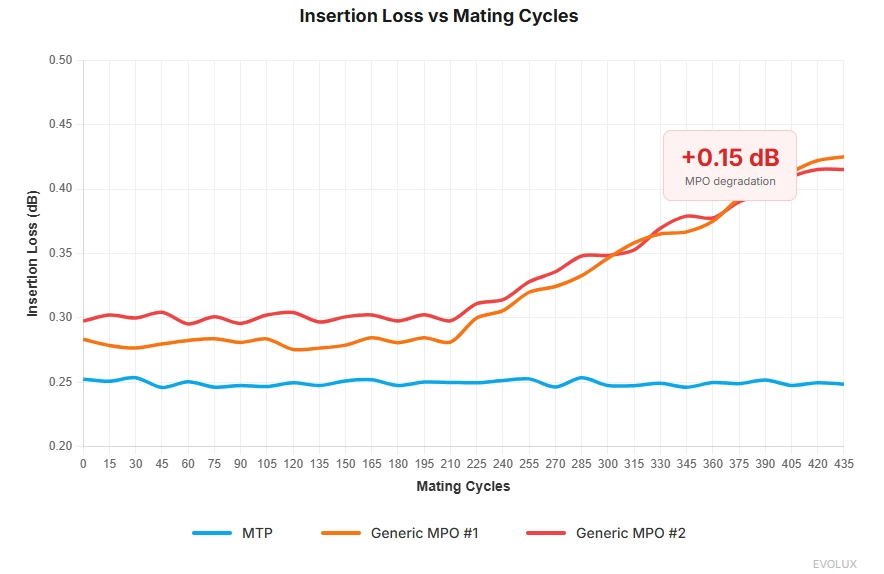

Vi kørte en torturtest sidste år: 437 parringscyklusser på seks forskellige stikprøver. Ved cyklus 300 viste to af de generiske MPO'er 0,15 dB nedbrydning på position 1 og 12. MTP'erne? Flad linje gennem cyklus 400.

De 0,15 dB lyder ikke skræmmende, før du stabler tre parringspunkter i et 400G-link med nul margin til overs.

Hvad er der inde i disse ting

Hurtig anatomi-lektion, fordi forståelse af indvoldene hjælper, når ting går i stykker.

Ferrulen

Forestil dig en lille keramisk mursten med 12 huller boret i positioner, der er nøjagtige til omkring 1 mikron. Et menneskehår er 70 mikron bredt. Vi taler 1/70 af et hår.

I MTP-stik flyder ferrulen på fjedre. Hvorfor? For når du sætter to stik sammen, er de aldrig perfekt justeret. Flyderen lader rørringen mikro-justere, så kontakttrykket spredes jævnt i stedet for at slibe det ene hjørne ind i glemmebogen.

Den fjedermekanisme er også grunden til, at du ikke bør tage fat i MTP-stik, når du parrer dem. Jeg har set teknikere samle dem, som om de spænder møtrikker. Hele pointen med flyderen er at lade stikket finde sin egen justering. Bare tryk indtil det klikker. Færdig.

Guidenålene

Allerede skændes over det elliptiske design. Selve stifterne er af hærdet legering-de overlever tusindvis af indsættelser uden svamp.

Han-stik har stifterne. Hunstik har hullerne. Det lyder indlysende, men jeg har set folk prøve at parre mand-til-han kl. 02.00 i et mørkt skab. Virker ikke. Spørg mig, hvordan jeg ved det.

Boligen

Standard MTP-huse er et-stykke-polaritet, og køn er indstillet fra fabrikken. Du bestiller forkert, du returnerer enten kabler eller køber adapterpaneler.

Her er noget, databladene ikke fortæller dig: I ikke-klima-kontrollerede kantsteder eller industrielle miljøer bliver billige MPO-plastikhuse skøre efter et par år. I vores stresstestlaboratorium har vi sammenlignet ægte MTP-huse med generiske knockoffs under ekstrem termisk cykling. Mange producenter reducerer omkostningerne ved at blande for meget genbrugsmateriale i deres husforme-dette forårsager molekylær kædenedbrydning, der er usynlig for det blotte øje. Men efter termiske cyklustests (-40 grader til +75 grader), falder modstanden mod låsetræthed med over 40 %. Vi har modtaget "disintegrerede" konnektorer retur fra kunder, og nedrivningsanalyse viser konsekvent klassisk materialeskørhed. Det er derfor, vi insisterer på kun at bruge high-spec virgin polyetherimid (PEI) harpiks. Det koster mere på papiret, men det sikrer, at dine stik stadig passer sammen med det samme skarpe klik efter ti år i datacentret.

MTP PRO løser konfigurerbarhedsproblemet (mere om det senere), men for nu skal du bare vide: tredobbelt-tjek dine specifikationer, før du bestiller. RMA-processen for et 400 $ stammekabel tager tre uger.

Polaritet. Vær opmærksom her.

Jeg kommer til at bruge alt for meget tid på dette afsnit, fordi polaritetsfejl tegner sig for måske 60 % af de MPO-fejlfindingsopkald, jeg har været på. Det er kedeligt. Det er kedeligt. Og det vil absolut ødelægge din torsdag aften, hvis du ignorerer det.

Duplex fiber er enkelt. Tx til Rx, Rx til Tx. Et lille barn kunne finde ud af det.

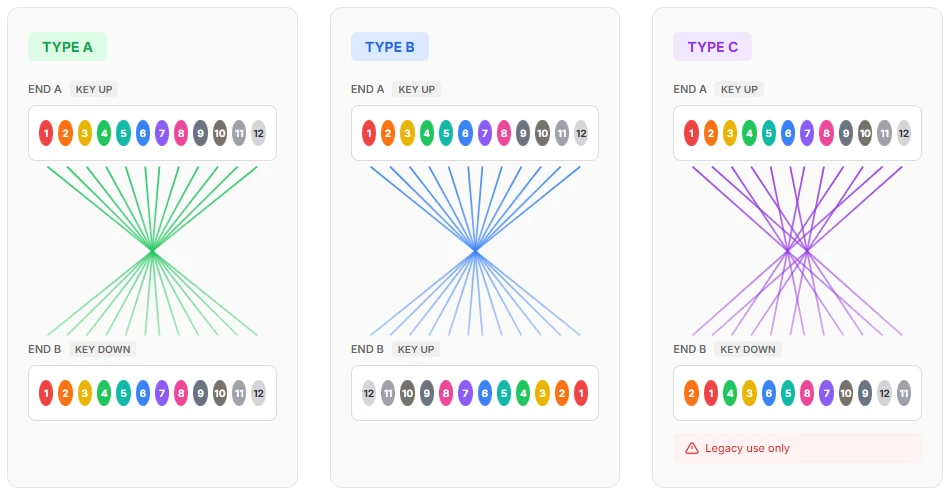

Tolv fibre i ét stik? Hver stilling betyder noget. Og der er tre-TRE-forskellige måder, producenterne forbinder disse kabler på.

Type A

Tast op i den ene ende, taste ned i den anden. Kablet spejler fiberarrayet internt. Position 1 går til position 1, men den fysiske vending betyder, at parrene stiller sig korrekt op til duplex breakouts.

Type B

Begge ender nøgle op. Kablet bytter tilstødende par: 1↔2, 3↔4, 5↔6 og så videre. Fælles for SR4 transceivere.

Type C

Jeg hader personligt Type C. Standarden inkluderer det, selvfølgelig. Men i praksis? Det er en fælde.

Type C vender et par oven på Type A-venden. Den eneste gang, jeg har set det brugt korrekt, var i en meget specifik ældre Cisco-konfiguration, og selv dengang efterlod teknikeren, der installerede det, ingen dokumentation. Vi brugte to dage på omvendt-at konstruere polaritetskortet.

Mit råd: medmindre du matcher eksisterende Type C-infrastruktur, så lad som om den ikke eksisterer. Du vil sove bedre.

Hvorfor dette betyder noget i det virkelige liv

Her er en typisk rygsøjle-bladsti:

Rygsøjlekontakt → Type B-stamme → MTP-patch-panel → Type A-plaster → Bladkontakt

Alt virker. Forestil dig nu, at nogen-måske en entreprenør, måske en forhastet nat-skifteteknik-bytter den type B-bagage til en type A. Æskerne lignede. Etiketterne var små.

Hvad sker der? Delvis tilslutning. Fiber 1-2 virker. Fibre 3-4 gør det ikke. Fibre 5-6 virker. Og så videre.

Symptomet ligner nøjagtigt en dårlig transceiver. Eller et snavset stik. Eller et fiberbrud. Du vil spilde timer på at jagte spøgelser, før nogen endelig bryder polaritetskortlæggeren ud og opdager det virkelige problem.

Som producent er det mest skræmmende ikke komplekse ledningssystemer-det er "skjulte produktionsfejl". I vores årti-plus af produktionserfaring har vi set, hvad der sker, når monteringsprocesser mangler ordentlig kontrol. Den mest almindelige fejltilstand? Polaritetsfejl fra fiberbåndsrotation under terminering. Uden automatiseret bekræftelse kan trætte arbejdere utilsigtet rotere båndet 180 grader-en fejl, der er usynlig for det blotte øje, men ødelæggende for linket. Industrifejlsanalyserapporter tyder på, at dette tegner sig for omkring 1 % af kabler fra faciliteter uden idiotsikringsforanstaltninger. På vores produktionslinje håndhæver vi fuldautomatisk polaritetstest{10}}hvert kabel genererer et unikt polaritetsfingeraftryk, før det sendes. Polaritetsstyring bør ikke afhænge af installatørens held; den skal låses ned på fabrikken gennem fysisk idiotsikring og automatiseret inspektion.

Efter det mareridt lavede vi en hård regel: Ved enhver større implementering trækker vi tilfældigt-test 5 % af kablerne, før de går i bakken. Bekræft den faktiske fiberkortlægning, ikke klistermærket. Stol aldrig på etiketten.

Rettelsen

Dokument. Alt.

Før du kører et enkelt kabel, skal du oprette et polaritetskort. Regneark, Visio-diagram, servietskitse-Jeg er ligeglad. Bare skriv ned:

Hvilken kabeltype går hvor

Hvilken retning nøglen vender i hver ende

Hvad den forventede fiber-til-kortlægning er

Mærk begge ender af hvert kabel med polaritetstypen. Ikke kun varenummeret-den faktiske polaritet. Jeg bruger farvet tape: blå for A, gul for B. Low-tech, men det virker.

En kunde, jeg arbejder med, udskriver QR-koder, der linker til deres dokumentationsdatabase. Overkill? Måske. Men de har ikke haft en polaritetshændelse i tre år.

Bemærk: Denne sti med to-segmenter bevarer den korrekte polaritet for 4×25G breakout. Skift begge kabler uden at genberegne, og du fejlfinder ved midnat.

Tabsbudget matematik

Hvert optisk link har et strømbudget. Sender udsender X dBm. Modtager har brug for mindst Y dBm. Forskellen er dit tabsbudget,-det er, hvad du bruger på fiberdæmpning, stiktab og splejsninger.

Ved 10G var tabsbudgetterne generøse. Du kan bruge skraldestik og stadig have margen.

Ved 100G bliver regnestykket strammere.

Ved 400G tæller du tiendedele af en dB som en gnier, der tæller øre.

100GBASE-SR4-eksempel

IEEE giver dig 1,9 dB totalt kanaltab for 100G SR4 over OM4 på 100 meter.

Lad os bygge et realistisk link:

100m OM4: 3,5 dB/km × 0,1 km=0.35 dB

To MTP-parringer (switch→panel, panel→patch)

Hvis du bruger generisk MPO på 0,75 dB hver:

Det er ikke margin. Det er fejlbjælken på dit testudstyr.

Et støvkorn i den ene ende-og du er over budgettet. Et lidt længere kabeltræk, over budget. Et stik, der kom fra en fredag ​​eftermiddags vagt på fabrikken, over budget.

Samme link med MTP Elite på 0,35 dB hver:

Nu kan du trække vejret. Støv sker. Temperaturerne glider. Fibre ældes. Denne margin på 0,85 dB absorberer den virkelige verden.

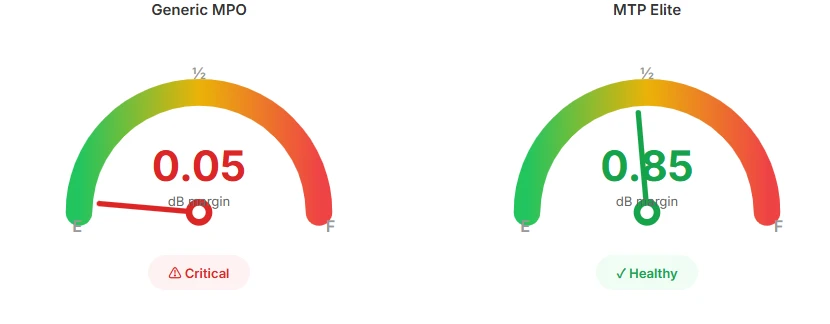

Road Trip-analogien

Tænk på tabsbudget som at køre på tværs af-landet med en benzintank, du ikke kan genopfylde.

Generisk MPO starter dig ved en halv tank. korte ture? Bøde. Men prøv at komme fra Phoenix til Denver, og du sveder hver kilometer og flyver ind på tankstationen på dampe.

MTP Elite starter dig fuldt ud. Samme destination, men nu kan du tage en omvej, køre AC, ikke gå i panik, når du rammer byggetrafikken.

Destinationen (din datahastighed) ændres ikke. Det gør din margin til overraskelser.

MTP Elite vs Standard: Hvornår skal man betale præmien

US Conec sælger to kvaliteter:

Standard MTP:Max 0,50 dB indsættelsestab. Typisk er omkring 0,35 dB.

MTP Elite:Max 0,35 dB. Typisk er 0,15-0,25 dB.

Elite koster 15-30 % mere afhængig af fiberantal og leverandør. Det værd?

Sådan tænker jeg om det.

Gå til elite når:

Din tabsmatematik efterlader mindre end 0,5 dB margen efter alt er lagt sammen

Du har tre eller flere parringspunkter på stien

Du laver 400G nu, eller vil gøre det inden for 3 år

Kablet er en backbone-infrastruktur, der vil være i væggene i et årti

Standard er fint, når:

Links under 50m med kun 1-2 parringer

Komfortabel margen ved 40G eller 100G

Patch ledninger, du vil udskifte hvert år alligevel-hvorfor betale præmie for forbrugsvarer?

Virkelig stramt budget, og du har gjort regnestykket for at bevise, at det virker

Min generelle regel: Elite for trunks, Standard for patches.

Her er logikken. Kufferter går i loftet, under gulvet, gennem væggene. De bliver der i 7-10 år. Det er dit netværks fundament - du kan absolut ikke spare på tabsmargener for infrastruktur, du ikke vil røre i et årti.

Fra et produktionspræcisionssynspunkt er forskellen mellem Elite- og Standardkvaliteter ikke kun 0,1 dB på papir. Fremstilling af konnektorer i elite-kvalitet kræver udvidet super-polering af ende-fladen og afvisning af alle hylstre med grænsegeometriparametre som apex offset. Min bund-anbefaling til kunderne: Trunks skal være Elite. Når stammeforbindelserne er begravet i kabelbakker, er deres sammenkoblingspunkter fastgjort. Patch ledninger er flydende og bliver udskiftet konstant. Hvis din trunk ferrule geometri ikke er perfekt, er det lige meget, hvor gode dine patch-ledninger er{10}}det fysiske kontakttryk vil altid være ujævnt. Brug penge på præcisionskomponenter, der ikke bevæger sig. Det er omkostningsfilosofien, der faktisk giver mening i fremstillingen.

Patches? De er forbrugsvarer. Ops-teknikere trækker dem, omdirigerer dem, træder på dem, ruller ved et uheld stole hen over dem. Gennemsnitlig levetid er måske seks måneder til et år, før de bliver byttet. At bruge premium-dollars på Elite-patches, mens du kører marginale trunks, er baglæns-du polerer dørhåndtaget, mens fundamentet revner.

En undtagelse: Hvis du krydser-forbindelse gennem et møde-mig-rum i en farve, så tag Elite overalt. Du kan ikke kontrollere kabelkvaliteten på den anden side af det overdragelsespanel.

MTP PRO: Feltreparationer, der rent faktisk virker

Traditionel MTP låser polaritet og køn på fabrikken. Bestil forkert? Returner den, vent tre uger, forklar din projektleder, hvorfor tidsplanen skred.

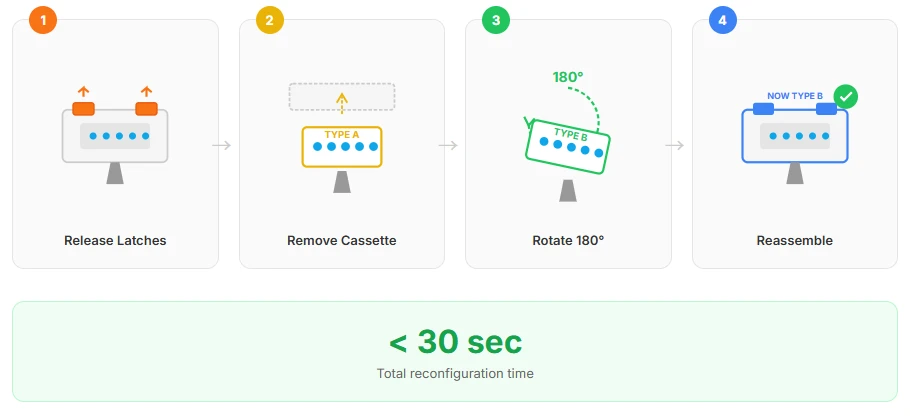

MTP PRO lader dig ændre polaritet (Type A ↔ Type B) og køn (mand ↔ kvinde) i feltet. Ingen specielle værktøjer til polaritet-bare pop huset. Kønsbytte har brug for et værktøj til udtrækning af pinde, men det er stadig et 30-sekunders job.

Præmien er 20-40% over standard MTP. Lyder stejlt.

Men lad os regne -op:

Hvis du laver en stor udrulning med nogen tvetydighed om, hvad der allerede er installeret, betaler MTP PRO sig selv, første gang noget ikke matcher tegningen.

Til colocation eller administrerede- tredjepartsmiljøer anbefaler vi typisk kunder at specificere MTP PRO direkte. I de "sort boks"-scenarier, hvor du ikke kan forudsige den anden endes polaritet eller køn, er den felt-omskiftelige funktion i PRO ikke bare praktisk-det er forsikring. Vi har set kunder lukke hele ti- tusinde-fiberprojekter i en uge, fordi begge ender viste sig at være mandlige. Som producent producerer vi PRO-serie-stik for at give konfigurationsautoriteten tilbage til marken-og eliminere forsyningskæderisici forårsaget af kommunikationshuller i de tidlige{{10} stadier.

Til små, vel-dokumenterede builds, hvor du kontrollerer hver variabel? Standard er fint.

MTP-16: Stop med at spilde fiber

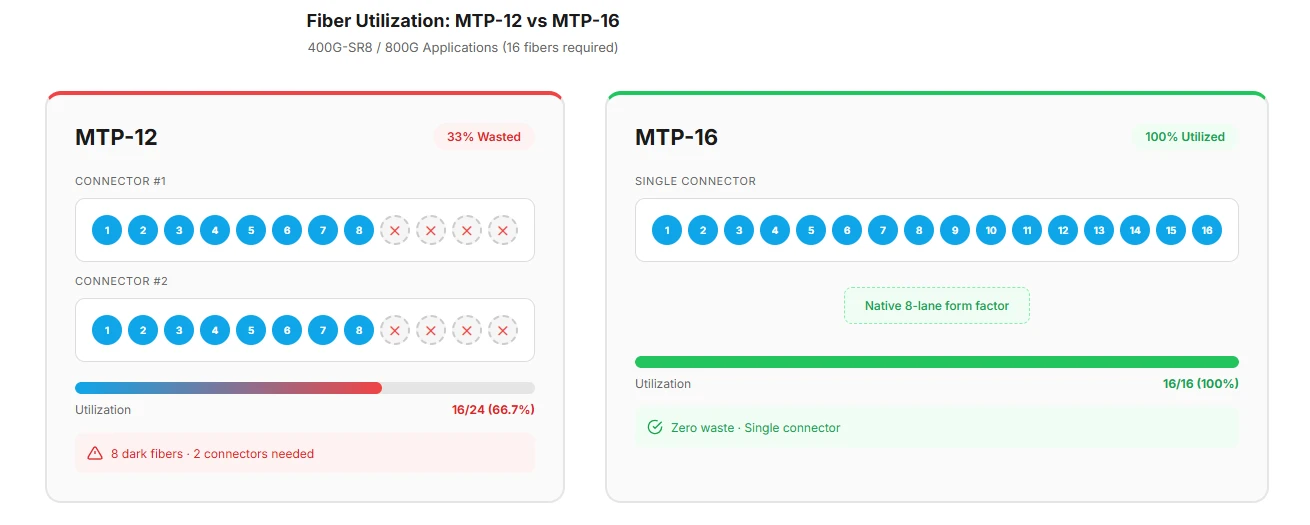

Beskidt hemmelighed om 12-fiber MTP: det spilder en tredjedel af din fiber til 8-bane applikationer.

40G bruger 4 baner (8 fibre). 100G bruger 4 baner (8 fibre). 400G bruger 8 baner (16 fibre). 800G bruger 8 baner (16 fibre).

MTP-16 løser dette. Seksten fibre, otte duplex-par, ingen spild.

For 400G-SR8 og den kommende 800G-bølge er MTP-16 den oprindelige formfaktor. Hvis du bygger ny AI-træningsinfrastruktur,-standardiseres de GPU-klynger, der har brug for 400G eller 800G mellem hver node, på MTP-16 nu. Omkostningsdeltaet er ubetydeligt, og du vil ikke rive 12-fiberstammer ud om to år.

Hørt fra en hyperscaler-kontakt i sidste måned: de har allerede forpligtet sig til MTP-16 for alle nye builds. Forbedringen af ​​fiberudnyttelsen alene retfærdiggjorde værktøjsændringen.

Slut-Ansigtsinspektion: Den kedelige del, der redder dig

Jeg vil holde dette kort, fordi det er det mindst interessante emne. Men at springe det over er grunden til, at folk brænder $2.000 transceivere.

MTP-stik har 12, 16 eller 24 fibre i en rørring. En forureningspartikel på en fiber tanker hele stikket. Oddsene for forurening skalerer med fiberantal.

IEC 61300-3-35 definerer ren. Her er opsummeringen:

Den kernezone-25 mikron - er brutal. En støvpartikel. En. Og dit 400G-link begynder at kaste CRC-fejl.

Du kan ikke manuelt inspicere 12+ fibre pr. stik pr. ende for hvert kabel. Få en automatiseret MTP-sonde ($4.000-8.000). Det betaler sig selv første gang du fanger kontaminering før parring i stedet for efter udskiftning af en transceiver.

Rengøringsprotokol:

1. Inspicer først. Altid.
2. Hvis snavset: tør aftørring. Virker 80% af tiden.
3. Stadig snavset: IPA wet clean.
4. Inspicér igen- før parring.
5. Fejl efter våd rengøring? Konnektoren kan være beskadiget. Tving det ikke.

Én ting tager nybegyndere fejl: de antager, at våd rengøring altid er mere grundig end tør. På MTP-stik er det en katastrofe, der venter på at ske. IPA-rester, der ikke fordamper helt, skaber klæbrige mikro-fælder i styrestiftens huller-og disse fælder tiltrækker mere støv, end du startede med.

Under et 400x fabriksmikroskop ser vi ofte den usynlige dræber efterladt af "våd rengøring": IPA-resterfilm. Mange kunder bruger bordrens eller alkohol med høj-koncentration, men hvis blandingsforholdet er forkert, eller fordampningen er ufuldstændig, "låser" væskeoverfladespændingen bogstaveligt talt fine partikler direkte ind i MTP-styrestifthullerne. Det er grunden til, at nogle kabler tester fint ud af æsken, men viser tab af spidser efter blot et par parringscyklusser. Vores anbefaling på butiksgulvet: renseri håndterer 90 procent af sagerne. Hvis våd rengøring er absolut nødvendig, skal du bruge specialiserede-fri rengøringsopløsningsmidler efterfulgt af-højtryksnitrogenskylning. Målet er at bevare fiberendens "jomfruelige integritet"-flade-ikke at nedbryde den kemisk med overdreven behandling.

Vores regel: tør aftørring først, altid. Gem den våde rengøring for genstridig forurening-hudolie fra en teknikers fingre, klæbemiddelrester, den slags. Og hvis du gør våd rengøring, følg det straks med to tør aftørringspas. Tænk på MTP som præcisionsoptik: Jo tørrere, jo sikrere.

En detalje, der ofte bliver overset: Støvhættens design betyder mere, end folk er klar over. Hætter, der griber for stramt, tvinger teknikere til at rykke i støvlen under fjernelse, hvilket potentielt belaster ferrulsamlingen. Da vi designede vores støvhætter, konstruerede vi specifikt grebsspændingen for at afbalancere forureningsbeskyttelse mod nem fjernelse-fast nok til at blive siddende under håndtering, løs nok til, at du ikke kæmper med den kl. 02.00 i et mørkt kabinet. Sådanne små ting findes ikke i noget datablad.

Beslutningsramme

Her er snydearket. Men læs asteriskerne-det er der, den rigtige vejledning er.

Stjernerne:

⚠️ I nærheden af ​​HVAC-udstyr eller kompressorer?Vibration løsner forbindelser over tid. Gå til MTP (metalklemmer), selvom tabsmatematikken siger, at generisk er fint.

⚠️ Laboratoriemiljø med konstant omkonfiguration?MTP PRO, selvom polariteten er "kendt". Planer ændres. Spar dig selv for hovedpinen.

⚠️ Tilslutning til eksisterende generiske MPO-trunks?Spild ikke penge på Elite-patches-opgrader bagagerummet først. En kæde er kun så stærk som det svageste led.

⚠️ Colo møde-mig værelse?Elite overalt. Her er det med colocation: du kan ikke inspicere, hvad der er på den anden side af det afgrænsningspanel. Du aner ikke, om de bruger kvalitets jumpere eller det billigste, deres indkøbsafdeling kan finde. Det, du kan kontrollere, er din side af forbindelsen. At gå Elite på din ende opbygger en ekstra margin på 0,3 dB-og i et "black box"-miljø, hvor du er blind for halvdelen af ​​linket, er denne margen ofte forskellen mellem et konstant grønt lys og en flagrende gul alarm.

For MPO/MTP fiberstammer, kassetter og breakout-moduler, der dækker hele dette sortiment, kan du finde detaljerede specifikationer og lagertilgængelighed iEVOLUX katalog. Vores fiberoptiske konnektorsektion inkluderer MTP-12-, MTP-16- og PRO-varianter - alle fremstillet med de kvalitetskontroller og inspektionsprotokoller, der er beskrevet i denne vejledning.

MPO/MTP fiber er ikke kompliceret, når du først internaliserer tre ting:

Connector kvalitet skalerer med hastighed.40G tilgiver sjusk. 400G gør ikke.

Polaritetsfejl ligner alt undtagen polaritetsfejl.Dokumentér før du installerer.

Tabsbudgetter er mindre, end du tror.Gør regnestykket. Hvis det er tæt på, skal du opgradere stikspecifikationen.

Og en personlig mening: MTP Elite på backbone trunks er næsten altid præmien værd. Den samlede omkostningsforskel på et datacenterbyggeri er en afrundingsfejl sammenlignet med en nats nødfejlfinding.

Referencer

1. US Conec MTP-specifikationer: https://www.usconec.com/
2. FS.com MTP Connector Guide: https://www.fs.com/blog/a-omfattende-guide-til-mtp-connector-958.html
3. TIA-568.3-D: Optisk fiberkabelkomponenter standard
4. IEC 61754-7: MPO Connector Family Specifikationer
5. IEC 61300-3-35: Inspektionskriterier for endeflade
6. IEEE 802.3bm/cm: 100G og 400G optiske standarder
