Hvad er en PLC-splitter, og hvordan virker den?

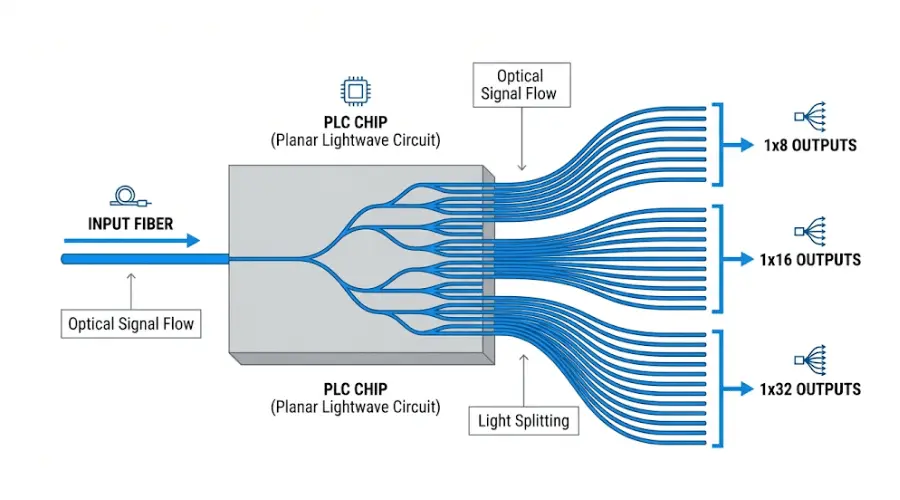

PLC står for Planar Lightwave Circuit. I modsætning til ældre fusionerede-fibermetoder er en PLC-splitter fremstillet ved hjælp af silica-baseret optisk bølgelederteknologi på et fladt substrat - en proces, der nogle gange sammenlignes med halvlederlitografi. Det indkommende optiske signal kommer ind gennem inputporten, bevæger sig langs en præcist ætset bølgelederstruktur og er opdelt i flere outputveje. Almindelige konfigurationer inkluderer 1x2, 1x4,1x8, 1x16, 1x32og 1x64.

Fordi det er en passiv enhed, kræver en PLC splitter ingen ekstern strømkilde. Signaldistribution sker udelukkende gennem den optiske bølgeleder -, hvilket er en af ​​grundene til, at PLC-splittere foretrækkes i adgangsnetværk, hvor langsigtet-pålidelighed og minimal vedligeholdelse betyder noget. Bølgelederdesignet gør det også muligt for PLC-splittere at fungere over et bredt bølgelængdeområde, typisk dækkende 1260 nm til 1650 nm, hvilket betyder, at en enkelt splitter kan håndtere opstrøms-, nedstrøms- og videooverlejringsbølgelængder samtidigt i en GPON- eller XGS-PON-implementering.

Hvorfor ensartet output betyder noget i praksis

I et fibernetværk med flere-brugere skal hver abonnents optiske netværksterminal (ONT) modtage et signal, der er stærkt nok til at opretholde en pålidelig service. Hvis splitter-output varierer betydeligt, kan nogle brugere opleve forringet ydeevne, mens andre har overskydende margen -, hvilket komplicerer linkbudgetplanlægning og fremtidig fejlfinding. PLC-splittere er designet til at holde outputens ensartethed inden for et snævert område (typisk mindre end 1,5 dB variation mellem porte for en 1x32 enhed), hvilket forenkler strømbudgettering på tværs af alle tilsluttede endepunkter.

Hvorfor PLC-splittere er standardvalget i PON- og FTTx-netværk

Passive optiske netværk er afhængige af splittere til at dele en enkelt OLT-port (Optical Line Terminal) mellem flere abonnenter. I denITU-T G.984 GPON-standard, det optiske distributionsnetværk (ODN) mellem hovedkontoret og abonnentsiden består udelukkende af passive elementer - fibre, splittere og konnektorer. PLC-splittere er den mest udbredte splittertype i denne arkitektur, fordi de understøtter splitforhold (op til 1x64 i almindelig praksis) og bølgelængdeområder, som GPON-, EPON- og XGS-PON-systemer kræver.

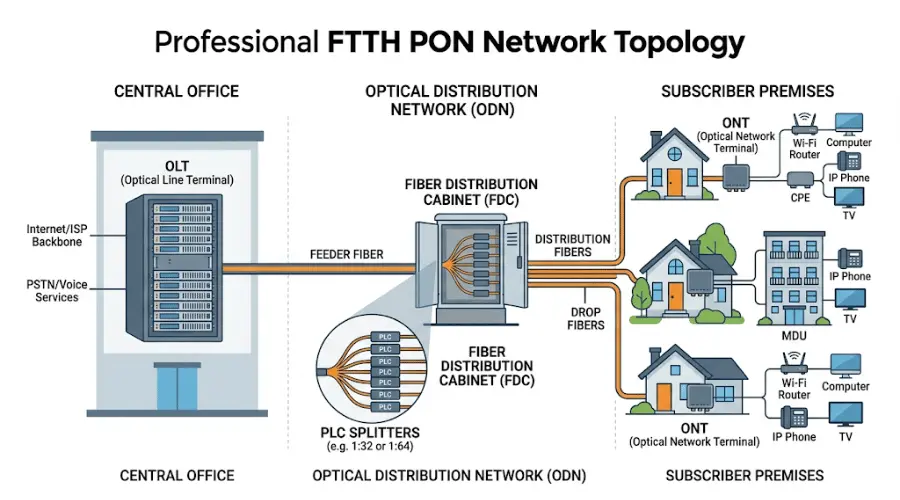

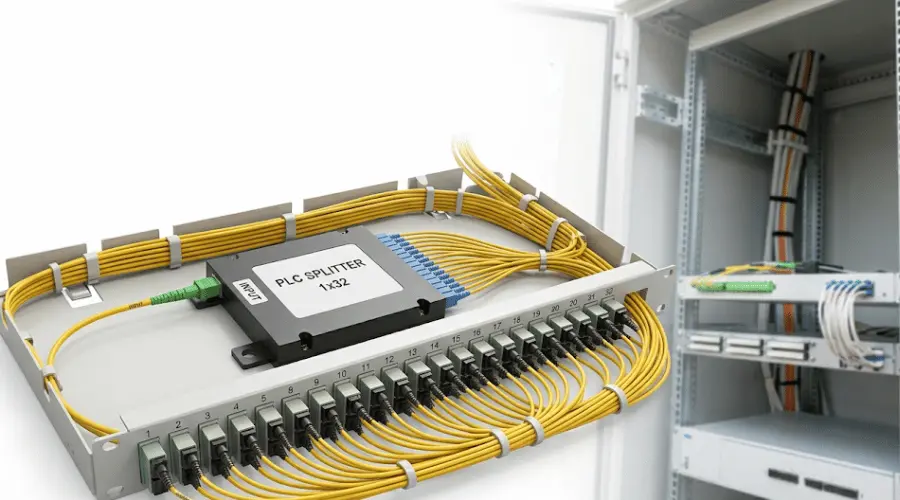

I en typisk FTTH-implementering placeres en PLC-splitter enten i et centralt kontorstativ, et udendørs fiberdistributionsskab eller en bygnings-fiberdistributionsboks - afhængigt af netværkstopologien og abonnentetætheden. Målet er ikke kun at opdele signalet, men at gøre det på et sted, der balancerer fiberroutingeffektivitet, kabinetplads og let fremtidig vedligeholdelse. For operatører, der bygger boligadgangsnetværk, er en 1x32 PLC-splitter i distributionslaget en fælles baseline -, selvom det faktiske forhold afhænger af abonnentantal, afstand og linkbudgetbegrænsninger.

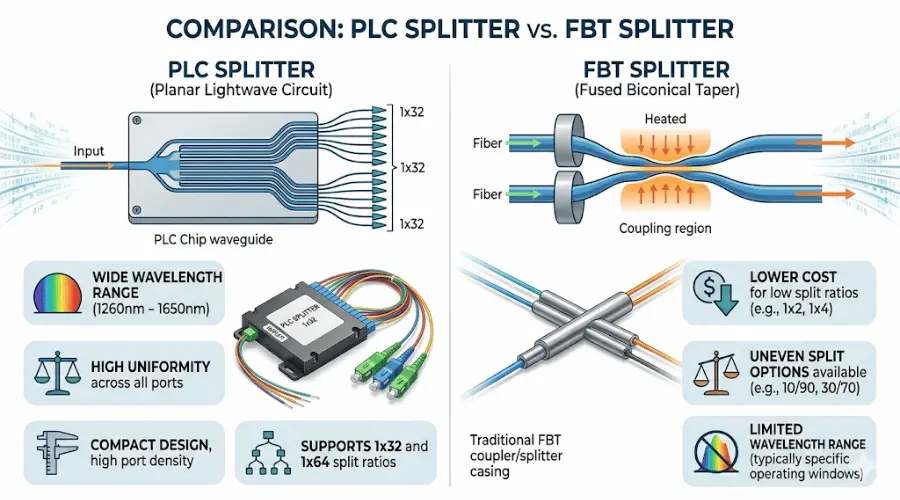

PLC Splitter vs. FBT Splitter: En praktisk sammenligning

Valget mellem PLC ogFBT (Fused Biconical Taper) splittereer et af de mest almindelige spørgsmål ved indkøb af fibernet. Begge er passive optiske splittere, men de adskiller sig i fremstillingsmetode, ydeevnekarakteristika og ideelle anvendelsestilfælde. Følgende tabel opsummerer de vigtigste forskelle baseret påindustri-standardspecifikationer.

Hvornår skal man vælge PLC frem for FBT

Til strukturerede FTTH- og PON-implementeringer, hvor splitforholdet er 1x8 eller højere, er PLC-splittere generelt det mere praktiske valg. De tilbyder bedre outputens ensartethed, bredere bølgelængdekompatibilitet og mere forudsigelig langsigtet-ydelse - især i miljøer med temperaturvariationer. I henhold til testkriterier defineret iTelcordia GR-1209-CORE, PLC splittere skal demonstrere stabilt indføringstab under mekanisk og miljømæssig belastning, hvilket understøtter deres anvendelse i både indendørs og udendørs kabinetter.

Når FBT stadig giver mening

FBT-splittere forbliver en rimelig mulighed for simple applikationer med lavt-forhold -, f.eks. en 1x2 eller 1x4 opdeling i et kort-overvågningstryk eller et pris-følsomt punkt-til-punkt-link. De understøtter også ujævne splitforhold (såsom 20/80 eller 10/90), som PLC-splittere typisk ikke tilbyder. Købere bør dog være forsigtige med at bruge FBT-splittere ud over 1x4 i produktionsnetværk, da ensartethed og pålidelighed forringes ved højere portantal.

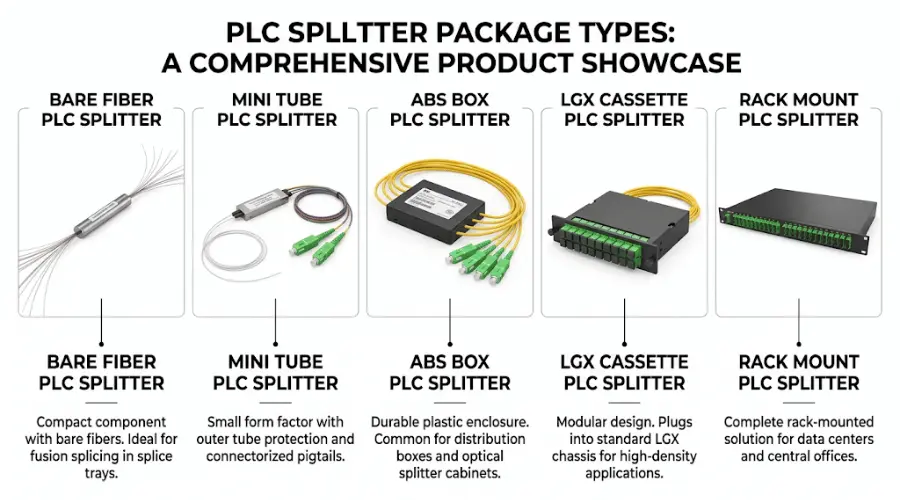

Almindelige PLC-splittertyper og pakkeformater

At vælge en PLC splitter involverer mere end at vælge et splitforhold. Pakkeformatet bestemmer, hvordan splitteren integreres i den fysiske netværksinfrastruktur - inklusive kabinetter, splejsningsbakker og distributionsrammer.

1xN og 2xN konfigurationer

En 1xN PLC splitter har én indgang og N udgange. Dette er standardformatet for de fleste fiberdistributionsscenarier. En 2xN PLC-splitter giver to indgange, som giver mulighed for stiredundans eller dobbelt-kildearkitekturer - et design, der nogle gange er specificeret i netværk eller projekter af bærer-kvalitet, der kræver beskyttelsesskift på splitterniveau.

Bare Fiber og Mini Tube PLC splittere

Det er kompakte, uemballerede former, hvor splitter-spånen er beskyttet af et stålrør med bare fiber-pigtails på begge sider. De bruges ofte inde i splejsningslukninger, distributionsbokse eller OEM-enheder, hvor pladsen er trang, og splitteren vil blive yderligere beskyttet af et eksternt kabinet. I FTTH-bygninger, der bruger præ-konnektoriserede dropkabler og små klemkasser, hjælper bare fibersplittere med at holde det samlede fodaftryk minimalt.

ABS Box PLC splittere

ABS-boksemballage omslutter splitteren i et kompakt plasthus med fiber-pigtails ført ud fra begge ender. Dette format tilbyder moderat beskyttelse og er meget udbredt i almindelige-implementeringer - fra distributionsskabe til væg-monterede bokse. Det er også det mest almindelige valg, når installationen ikke følger en standardiseret stativ eller panelramme.

LGX Cassette PLC splittere

LGX (Lightguide Cross-Connect)-kassetter er designet til at passe ind i standard 19--reolpaneler og fiberfordelingsrammer. Når fiberstyring skal organiseres efter port og tydeligt mærkes, giver en LGX kassettesplitter en struktureret, modulær tilgang. Dette er et hyppigt valg i centrale kontormiljøer og kældre med flere lejere, hvorODF eller patch panel systemerer allerede på plads.

Rack-Monter PLC-splittere

Til høj-densitetsimplementeringer i datarum, centrale kontorer eller store-PON-hoveder-, kan rack-monterede PLC-splittere integreres direkte i et 1U- eller 2U-chassis. Dette format understøtter organiseret kabelføring,-frontpaneladgang til patching og lettere identifikation af individuelle splitterporte under vedligeholdelse.

Connectorized vs. Unconnectorized

PLC-splittere fås med fabriksinstallerede-fiberoptiske konnektorer (såsom SC/APC, LC/UPC eller FC/APC) eller med bare fiberender til feltsplejsning. Connectoriserede modeller forenkler installationen og reducerer -arbejde på stedet -, især nyttige i stor-implementering, hvor hastigheden er vigtig. Ukonnektoriserede splittere giver mere fleksibilitet, når termineringsstandarden varierer på tværs af forskellige dele af netværket.

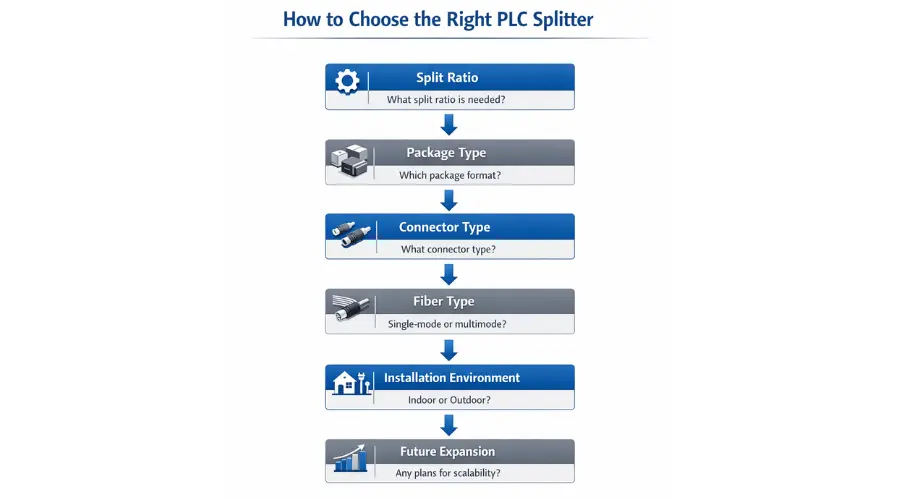

Sådan vælger du den rigtige PLC-splitter til din implementering

Valg af en PLC-splitter til et rigtigt projekt starter med netværksarkitekturen - og ikke produktkataloget. Opdelingsforholdet, pakketypen, forbindelsesformatet og installationsmiljøet skal alle være i overensstemmelse med implementeringsplanen. Nedenfor er en struktureret tilgang, der dækker de mest kritiske beslutningspunkter.

Trin 1: Bestem splitforholdet baseret på netværksdesign

Opdelingsforholdet definerer, hvor mange udgangsporte splitteren giver - og påvirker direkte den tilgængelige optiske effekt ved hvert endepunkt. Hver fordobling af split-antallet tilføjer ca. 3 dB tab pr. port. Følgende tabel giver en hurtig reference til at matche splitforhold til almindelige implementeringsscenarier.

Bemærk: Værdierne for indføringstab ovenfor repræsenterer typiske maksimale specifikationer for PLC-splittere. Brug altid de maksimale værdier fra producentens datablad ved beregning af linkbudgetter. Forbindelsestab (typisk 0,3 dB pr. parret par) føjer til det samlede antal.

Vælg ikke det højeste splitforhold, bare fordi projektet kan vokse. En 1x64 split bruger væsentligt mere linkbudget end en 1x32, hvilket begrænser rækkevidde og efterlader mindre margin til forbindelsesældning og fiberbøjninger. I praksis implementerer mange operatører 1x32 som standard for GPON FTTH og reserverer 1x64 til områder med kort-afstand og høj{11}}densitet, hvor afstanden fra OLT-til-abonnent er under 10 km.

Trin 2: Vælg pakketype baseret på installationsmiljø

Pakkeformatet skal matche den fysiske infrastruktur, hvor splitteren skal installeres. Uoverensstemmende emballage er en almindelig kilde til installationsforsinkelser - en splitter, der ikke passer til bakken, kabinettet eller rammen, betyder omarbejdning i marken.

Trin 3: Bekræft forbindelses- og fiberkrav

Før du afgiver en ordre, skal du kontrollere disse detaljer i forhold til netværksdesignet og eksisterende infrastruktur:

• Connector type - SC/APCer det mest almindelige valg for FTTH PON netværk; LC/UPC bruges ofte i datacentre eller panelmiljøer med høj-densitet. Tilpas stikket til de fiberoptiske adaptere, der allerede er installeret i kabinettet.
• polsk type- APC (vinklet fysisk kontakt) er standard for PON, fordi det giver højere returtab, hvilket er afgørende for analog videooverlejring og følsom transmission. UPC bruges i nogle virksomheds- eller testopsætninger. Blanding af APC- og UPC-stik på den samme forbindelse vil forårsage store tab og potentiel beskadigelse af udstyr. For en detaljeret sammenligning, se vejledningen vedrPC vs. UPC vs. APC poleringstyper.
• Fiber type- De fleste PLC-splittere bruger G.657.A1 eller G.657.A2 single-fiber, som giver forbedret bøjningsydelse i forhold til standard G.652D. Bekræft, at dette matcher den fibertype, der bruges i resten af ​​netværket.
• Kabellængde- Hvis du bestiller en tilsluttet splitter, skal du angive den pigtail-længde, der er nødvendig for ruteføring inden for kabinettet. Overskydende kabel skaber styringsproblemer; for lidt kabel forhindrer korrekt patchning.

Trin 4: Plan for udvidelse og vedligeholdelse

En splitter er en-langlivet infrastrukturkomponent. I strukturerede FTTH-implementeringer vurderer købere ofte ikke kun det umiddelbare antal abonnenter, men også det fremtidige vækstpotentiale, kabinetkompatibilitet for yderligere moduler og nem portidentifikation under fejlisolering. Valg af et modulært pakkeformat (såsom LGX-kassetter) og efterladelse af ledig kapacitet i fordelerrammen forenkler fremtidige splittertilføjelser uden at afbryde eksisterende forbindelser.

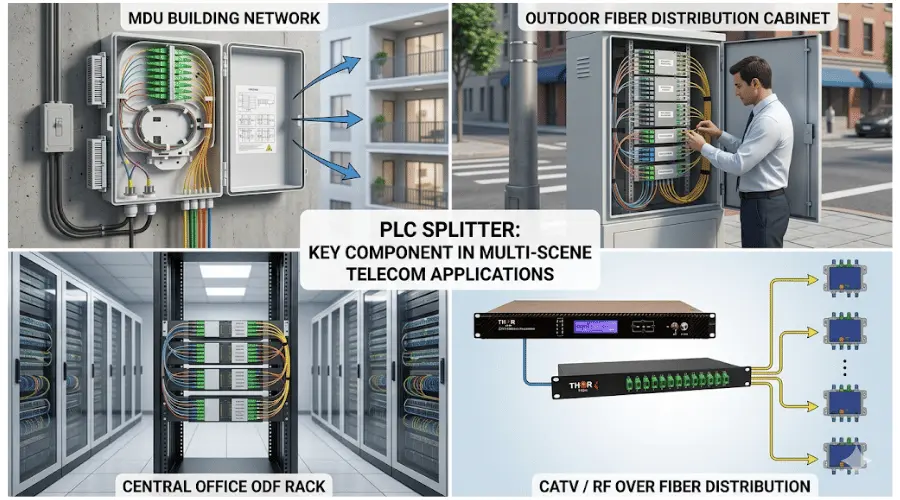

PLC Splitter applikationer ud over FTTH

Mens FTTH og PON repræsenterer det største marked for PLC-splittere, bruges teknologien på tværs af flere andre fiberdistributionsscenarier.

GPON, EPON og XGS-PON-adgangsnetværk

PLC-splittere er et grundlæggende element i ODN i alle større PON-standarder. I et GPON-system, der er kompatibelt medITU-T G.984.3, splitteren sidder mellem OLT og op til 64 ONU'er, distribuerer downstream broadcast trafik og kombinerer upstream bursts. Den samme fysiske splitter-infrastruktur understøtter EPON (IEEE 802.3ah) og næste-generations XGS-PON (ITU-T G.9807.1)-implementeringer - en vigtig overvejelse for operatører, der planlægger teknologiopgraderinger på eksisterende ODN-fiberanlæg.

CATV og RF-over-fiberdistribution

PLC-splittere bruges også i CATV-overlay-systemer, hvor et 1550 nm videosignal kombineres med GPON-databølgelængder og fordeles over den samme fiber. Splitterens bredbåndsdriftsområde (dækker 1550 nm sammen med 1310 nm og 1490 nm) gør det muligt for den at håndtere alle tre bølgelængder uden at kræve separate opdelingstrin.

Multi-Dwelling Unit (MDU) og Campus Networks

I MDU-kablingsprojekter er PLC-splittere ofte installeret inde i bygningskældre eller distributionspunkter i gulv-niveau for at betjene flere lejligheder fra en enkelt fødefiber. ENgodt-designet MDU-kabelplanovervejer splitterplacering, kabinetstørrelse og antallet af etager, der serveres pr. splitter for at minimere fiberkørsler og forenkle abonnentaktivering.

Fiberovervågning og testadgang

PLC-splittere med lavt-forhold (1x2 ved 1/99 eller 5/95 forhold, hvor de er tilgængelige, eller standard 1x2 for lige opdelinger) bruges nogle gange som overvågningsudtag i netværkssegmenter, der kræver kontinuerlig optisk ydeevneovervågning uden at forstyrre livetrafik.

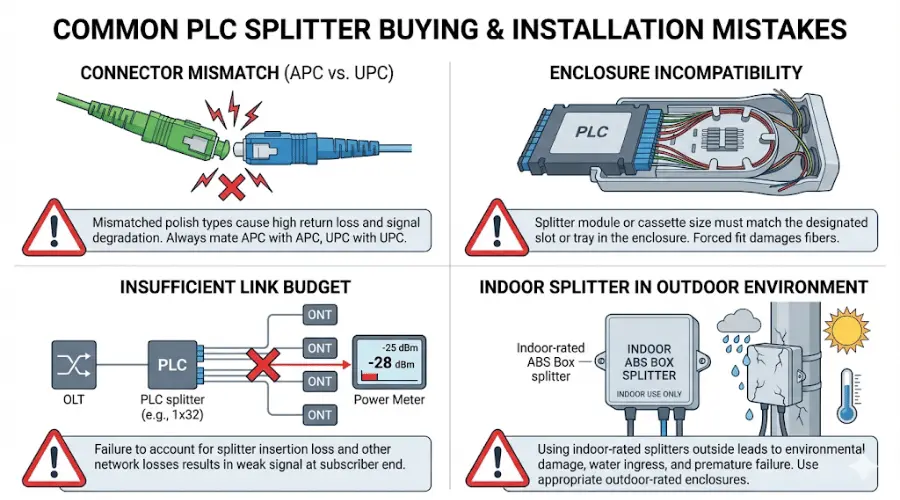

Almindelige fejl, der skal undgås, når du køber PLC-splittere

Selv erfarne indkøbsteams støder på problemer, der kunne undgås med bedre forhåndsspecifikationer. Her er de hyppigste problemer set i fiberadgangsprojekter:

• Valg af splitforhold uden at kontrollere linkbudgettet.En 1x32 splitter introducerer ca. 17 dB tab alene ved splitteren. Hvis det samlede vejtab (inklusive fiberdæmpning, stiktab og splittertab) overstiger OLT/ONT-strømbudgettet, vil abonnenter i den fjerne ende opleve serviceforringelse. Beregn altid hele linkbudgettet, før du afslutter splitforholdet.
• Ignorerer kabinetkompatibilitet.En LGX-kassette, der ikke passer til den eksisterende patch-panelbakke, eller en ABS-boks, der er for stor til fordelerboksen, skaber unødvendig efterbearbejdning. Anmod om kabinetdimensioner og bakkespecifikationer før bestilling.
• Blanding af APC- og UPC-stik.Dette er en af ​​de mest almindelige feltfejl. Et SC/APC-stik sammenkoblet med en SC/UPC-adapter forårsager stort indføringstab og dårligt returtab - og kan beskadige fiberendefladen. Standardiser polishtypen på tværs af hele ODN-linket.
• Overser miljøvurderinger til udendørs brug.En splitter, der er klassificeret til indendørs brug, kan muligvis ikke overleve temperaturcykler, fugt eller UV-eksponering i et udendørs skab. For udendørs eller semi{1}}udendørs installationer skal du kontrollere driftstemperaturområdet og bekræfte overholdelse af miljøteststandarder såsom Telcordia GR-1209 og GR-1221.
• Køber alene til enhedspris.En lavere-prisopdeler med større indsættelsestab eller større outputvariation kan koste mere i det lange løb gennem yderligere fejlfinding, reduceret rækkevidde og for tidlig udskiftning. Evaluer de samlede ejeromkostninger, ikke kun stykprisen.

Tjekliste til valg af PLC Splitter

Før du afslutter en indkøbsordre, skal du bekræfte følgende punkter i forhold til dit netværksdesign og webstedsbetingelser:

• Split ratio matcher antal abonnenter, vækstplan og beregning af linkbudget
• Pakketype passer til målkabinettet eller fordelingsrammen
• Konnektortype og polering (APC/UPC) stemmer overens med eksisterende ODN-komponenter
• Fibertype (G.657.A1, G.657.A2 eller G.652D) matcher netværksstandarden
• Pigtail-kabellængden er specificeret for kabinettets rute
• Driftstemperaturområdet dækker installationsmiljøet (indendørs, udendørs eller blandet)
• Leverandøren leverer testrapporter, der viser indføringstab, ensartethed og returtab pr. enhed
• Splitter opfylder gældende pålidelighedsstandarder (Telcordia GR-1209-CORE, GR-1221-CORE eller tilsvarende)

Ofte stillede spørgsmål

Hvad er forskellen mellem en PLC splitter og en optisk splitter?

Anoptisk splitterer en bred kategori af passive enheder, der opdeler optiske signaler. PLC og FBT er de to hovedtyper. En PLC-splitter bruger bølgelederteknologi til ensartet ydeevne på tværs af et bredt bølgelængdeområde, mens en FBT-splitter bruger smeltede fibre og er bedre egnet til applikationer med lavt-forhold og enkelt-bølgelængde.

Hvilket splitforhold skal jeg vælge til en PLC-splitter i et FTTH-projekt?

I de fleste GPON-baserede FTTH-implementeringer er et splitforhold på 1x32 standardudgangspunktet. Til mindre klynger eller landlige udvidelser kan 1x8 eller 1x16 være tilstrækkeligt. For byområder med høj-densitet med korte OLT-til-abonnentafstande kan 1x64 betragtes som -, men kun hvis linkbudgettet understøtter det. Beslutningen bør altid valideres gennem en strømbudgetberegning, der tager højde for fiberlængde, stikantal og splittertab.

Kan PLC-splittere understøtte XGS-PON- og 10G-PON-opgraderinger?

Ja. Fordi PLC-splittere fungerer over et bredt bølgelængdeområde (1260-1650 nm), kan den samme fysiske splitter, der er installeret til GPON, understøtte XGS-PON (som bruger forskellige nedstrøms-/opstrømsbølgelængder) uden udskiftning. Dette er en vigtig fordel ved PLC-teknologi for operatører, der planlægger teknologimigrering på eksisterende fiberanlæg.

Hvilken stiktype er mest almindelig for PLC-splittere i PON-netværk?

SC/APC er den dominerende konnektortype til FTTH- og PON-applikationer. Den vinklede polering giver højere returtab, hvilket er vigtigt for systemer, der bærer analoge video-overlay-signaler. I virksomheds- eller datacentermiljøer er LC/UPC mere almindelig på grund af dens mindre formfaktor og højere porttæthed. For en fuld oversigt, sefiberoptiske stiktyper guide.

Hvordan beregner jeg det samlede linktab, når jeg bruger en PLC splitter?

Totalt linktab er summen af ​​fiberdæmpning (typisk 0,35 dB/km ved 1310 nm for single-mode fiber), konnektortab (ca. 0,3 dB pr. parret par), splejsningstab (ca. 0,1 dB pr. Det samlede beløb skal falde inden for sender-til-modtagereffektbudget defineret af PON-standarden -, f.eks. tillader GPON Class B+ et maksimalt ODN-tab på 28 dB.

Kan PLC splittere bruges udendørs?

Ja, men pakken og kabinettet skal være klassificeret til det udendørs miljø. Nøgleovervejelser omfatter driftstemperaturområde (–40 grader til +85 grader for de fleste PLC-splittere i industriel-kvalitet), indtrængningsbeskyttelse (IP65 eller højere for kabinettet) og UV-modstandsdygtighed for kabelkapper. Splittere installeret i udendørs skabe skal opfylde de miljømæssige og mekaniske testkrav specificeret i Telcordia GR-1209 og GR-1221. For vejledning om udendørs fiberinfrastruktur, seinstallationsvejledning til indendørs og udendørs fiberkabel.

Hvad er forskellen mellem en 1xN og en 2xN PLC splitter?

En 1xN splitter har én indgang og N udgange. En 2xN-splitter har to indgange, som giver stiredundans -, hvis en inputfiber svigter, kan den anden indgang fortsætte med at feed outputtene.

Hvordan adskiller en PLC splitter sig fra enfiberoptisk kobling?

En PLC-splitter er designet til at opdele et indgangssignal i flere udgange (en-til-mange distribution). En fiberoptisk kobler kan kombinere signaler fra flere indgange til én udgang eller opdeles i begge retninger. I praksis bruges udtrykkene nogle gange i flæng for 1x2 eller 2x2 enheder, men for PON-distribution ved højere split-forhold er industristandardudtrykket "PLC-splitter".

Afsluttende overvejelser

En PLC-splitter er en grundlæggende komponent i moderne fiberadgangsnetværk - ikke kun en varelinjepost. Det rigtige valg af splitforhold, pakketype, stikformat og kvalitetsklasse påvirker direkte netværkets ydeevne, installationseffektivitet og langsigtede vedligeholdelsesomkostninger. Til operatører og indkøbsteams, der evaluererPLC splitter muligheder, at starte fra netværksdesignet og arbejde gennem udvælgelsestjeklisten ovenfor vil føre til bedre resultater end at vælge på pris eller tilgængelighed alene.
