Et MPO breakout-modul konverterer en MPO- eller MTP-trunkforbindelse med-høj tæthed til individuelle LC- eller SC-porte foran på et rack, patchpanel eller kabinet. Bagsiden af modulet afslutter en multi-fiberstamme; fronten præsenterer duplex- eller simplex-adaptere, som du kan lappe til switche, transceivere og andet udstyr. Den enkelte overgang er det, der giver dig mulighed for at køre ét fedt backbonekabel mellem stativer og stadig håndteknikere rengøre, mærket udstyr-vendt mod porte.
Denne guide er skrevet til de spørgsmål, der rent faktisk dukker op under design og indkøb: hvilken fiber der tæller at bestille, hvordan polariteten opretholdes på tværs af kanalen, hvor meget tab modulet tilføjer til dit budget, og hvornår et modul er det forkerte værktøj. Hvis du vejer array trunks mod duplex links mere bredt, vores oversigt overLC versus MTP/MPO i kabler med høj-densitetdækker afvejningen-, før du forpligter dig til en topologi.

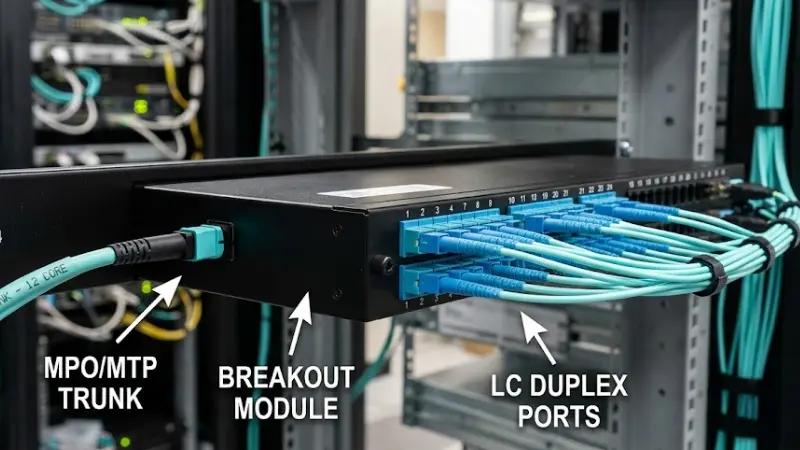

Hvad er et MPO Breakout-modul egentlig?
I klare vendinger, enMPO eller MTP stikpakker 8, 12, 16 eller 24 fibre i en ferrul. Et breakout-modul blæser disse fibre ud internt og afslutter dem på frontpaneladaptere, som oftestLCtil datacentre og nogle gange SC til telekommunikation og ældre anlæg. Modulet er normalt bygget som en kassette i et LGX--stil fodaftryk, så det falder ned i et rackmonteret panel eller fiberkabinet.
Funktionen er snæver med vilje. Bagagerummet forbliver på plads bag panelet; alle rutinemæssige bevægelser, tilføjelser og ændringer sker på forsiden. Et 12--fiber MPO-modul præsenterer for eksempel seks LC-dupleksporte - seks uafhængige links båret af en trunk over en enkelt vej.
Hvordan fungerer et MPO Breakout-modul?

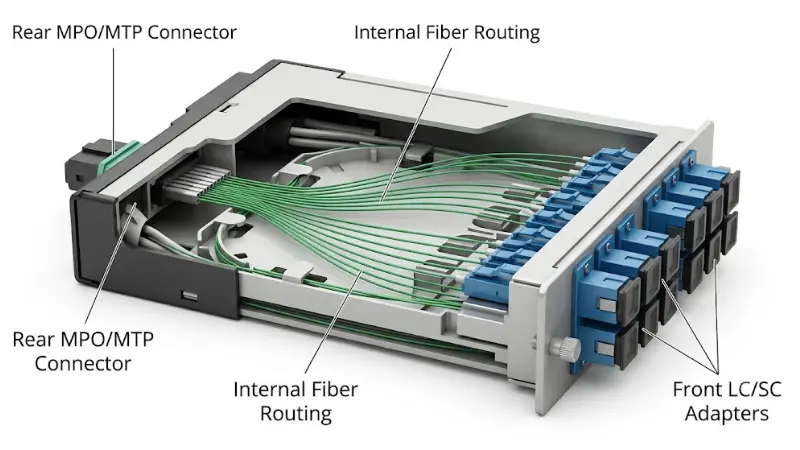

Signalvejen inde i et typisk modul er: bagMPO/MTP trunkstik→ fabriks-termineret intern fiberrouting → frontLC eller SC adaptere. Den interne routing er ikke vilkårlig. Det håndhæver et specifikt fiberkort og polaritet, så sender og modtager lander på de korrekte positioner fra den ene ende af kanalen til den anden.
Dette er grunden til, at et modul er mere end et fiberantal. Den samme 12-fiber MPO kan kobles til flere forskellige frontport-kort og polariteter, og kun én af dem vil matche dinMPO trunk kabel, dine duplex patch-kabler og dine transceivere. Vælg det kort, der passer til hele kanalen, ikke modulet isoleret.

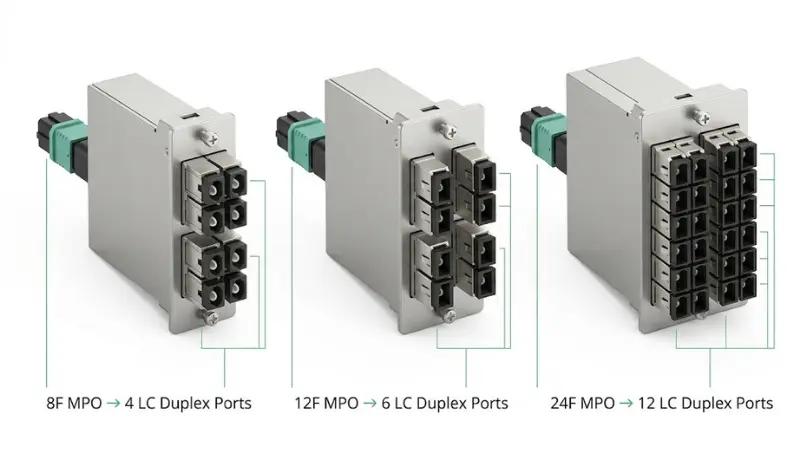

MPO Breakout Modul-konfigurationer: 8F, 12F, 24F og MPO-til-LC-indstillinger
Fiberantal styrer både din front-porttæthed, og hvor godt modulet er justeret med parallelle-optiske transceivere. Kortlægningen nedenfor er det udgangspunkt, de fleste projekter bruger.
| Bagerste MPO | Forreste porte (LC duplex) | Typisk brug |
|---|---|---|
| 8 fiber | 4 LC duplex | Justerer med SR4 parallel optik (4 TX + 4 RX) uden ubrugte fibre; ren 4×10G eller 4×25G breakout |
| 12 fiber | 6 LC duplex | Det klassiske data-centermodul; seks uafhængige duplex-links pr. trunk |
| 24 fiber | 12 LC duplex | Højeste tæthed pr. stativenhed; almindeligt i kryds-forbindelser og-højttalsrygrad |
To strukturelle valg kommer oven på fiberantallet. AnMPO-til-LC-modulbryder arrayet ud til dupleksporte, hvilket er hvad de fleste udstyrspatching har brug for. AnMPO-til-MPO (array)-kassettesender stammen uændret igennem for end-til-ende parallelle links såsom native QSFP-to-QSFP. Hvis du blander begge, skal du holde polaritetsmetoden identisk på tværs af hvert modul i stien.
En detalje, der slår SR4-designerne op: 40G og 100G SR4-transceivere bruger otte fibre. Kør dem over en 12-fiber MPO, og de midterste fire fibre sidder inaktive. Et 8-fiber modul eller bagagerum fjerner det affald, hvilket betyder noget, når du køber i stor skala. A på forhånd opsagtMPO-til-LC breakout assemblyer et alternativ, når du ikke har brug for et panelmonteret-modul.

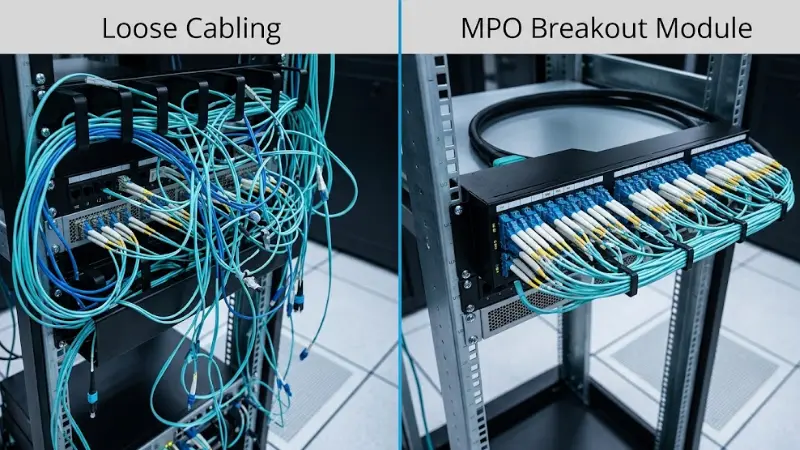

Hvorfor moduler slår løse kabler i racks med høj-densitet?
Reducer kabeloverbelastning i forløbet
Én MPO-stamme erstatter seks eller flere duplex-patch-kabler over den samme bakke eller kanal. I en række af 48-ports leaf switches er det forskellen mellem en håndterbar bundt og en ubrugelig. Færre ledninger i banen betyder også bedre luftstrøm og færre utilsigtede afbrydelser under vedligeholdelse.
Nemmere port identifikation og sporing
Front LC-adaptere kan mærkes efter port, trunk ID og destination. Løse vifteben kan ikke mærkes som rene, og efter et par måneder i et levende stativ ligner de alle sammen. Til meget tætte LC-facader, vores noter vedrLC-konnektorløsninger med høj-densitetgå dybere på adapterlayout.
Beskyt bagagerummet og forenkle flytninger/tilføjelser/ændringer
Backbone-kabel er sværere og dyrere at udskifte end en frontledning. Afslutning af det på bagsiden af et modul isolerer det permanente anlæg fra den daglige håndtering, så gen-afhjælpning sker på billige, udskiftelige jumpere foran.
Understøtte migrering af 40G, 100G og 400G
Højere-hastighed Ethernet er stærkt afhængig af parallel optik, og selve hastighederne er defineret afIEEE 802.3 Ethernet arbejdsgruppe. Moduler giver dig mulighed for at forbinde en array-trunk til grænseflader med lavere-antal under en overgang fra 10G-til-40G, 25G-til-100G eller 100G-til-400G uden at trække rygraden igen. For kabelsiden af en 100G-bygning specifikt, se vores guide vedrhvordan man vælger 100G fiberoptisk kabling.

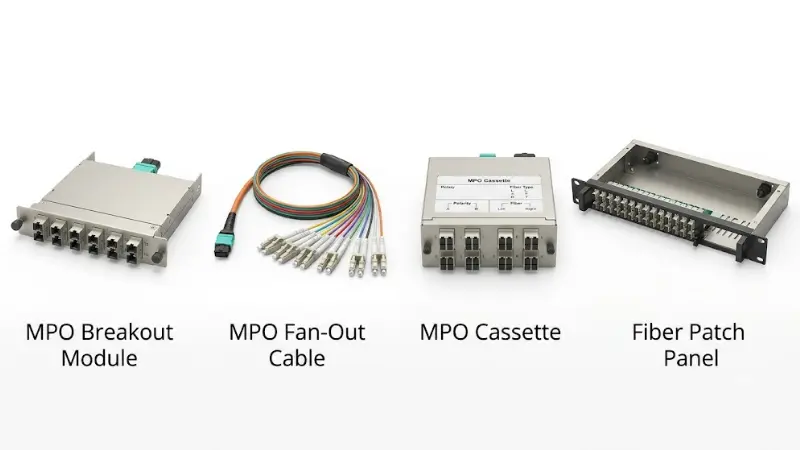

Modul vs Breakout Cable vs Cassette vs Patch Panel
Disse udtryk overlapper hinanden i kataloger, men beskriver forskellige ting. Tabellen nedenfor tilføjer de dimensioner, der afgør reelle køb -, ikke kun hvad hver vare gør.
| Punkt | Hvad den gør | Bedst til | Styrke | Trade-af |
|---|---|---|---|---|
| MPO breakout modul | Bagerste MPO/MTP bagagerum til front LC/SC adaptere i et fast hus | Struktureret, permanent rack- eller panelkabling | Mærkning, dokumentation, beskyttet bagagerum, nem gen-patch | Højere enhedsomkostninger; skal matche panel og polaritet |
| MPO breakout-kabel (fan-udgang). | Et MPO/MTP-stik til flere løse LC/SC-ben | Korte, fleksible eller midlertidige udstyrslinks | Lav pris, hurtig at implementere, ingen panel nødvendig | Svært at mærke og rute; overfylder tætte stativer |
| MPO kassette | Indkapslet modulær enhed, ofte funktionelt identisk med et modul | Modulære patch-panelsystemer | Slots ind og ud som en enhed; konsekvent tab | Leverandør-/panelspecifikke-fodspor |
| Fiber patch panel | Hus til adaptere, kassetter eller moduler | Centraliseret fiberstyring | Et sted at afslutte og spore | Tilføjer rackenheder; har behov for planlagt kapacitet |
Den praktiske regel fra tilbudsgennemgang: For permanent rack-til-kørsel er et modul nemmere at dokumentere og gen-lappe end en løs blæser-ud, så den højere pris betaler sig normalt tilbage i arbejdskraft. Gem fan-kablet til kort, lav-densitet eller midlertidigt arbejde. Hvis du vælger mellem en fordelerramme og et panel til selve huset, er vores sammenligning afODF versus patch panelhjælper med at dimensionere kabinettet.

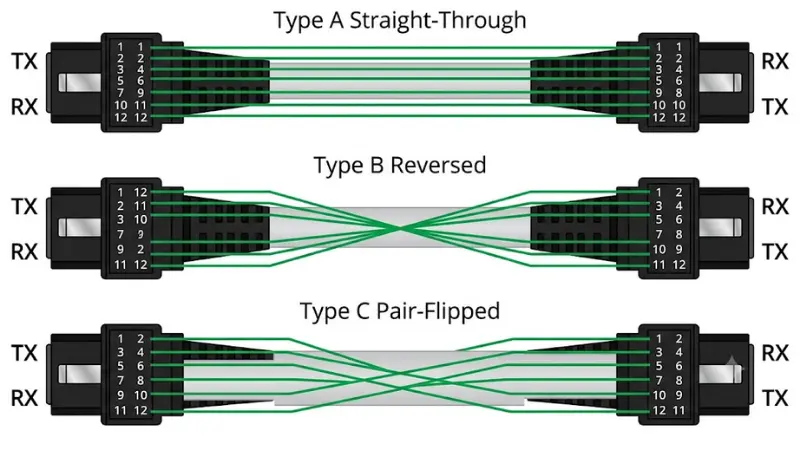

Forklaret MPO-polaritet: Type A, Type B og Type C
Polaritet er den mest almindelige årsag til, at et fysisk perfekt link nægter at passere trafik. Den definerer, hvordan transmission justeres for at modtage på tværs af den fulde vej. Med LC eller SC duplex vender du blot stikket; med et 12-fiber array kan du ikke, så trunk, adaptere og moduler skal håndhæve det. Metoderne kommer fraANSI/TIA-568.3-E, som beskriver metode A, B og C og i sin nuværende revision to nyere universelle metoder (U1 og U2).
- Type A (lige-gennem):nøgle-op til nøgle-ned bagstammen; fiber i position 1 ankommer til position 1. Ved multiple-dupleksbrug har den brug for en standard A-til-B-jumper og en A-til-A-jumper i den modsatte ende.
- Type B (omvendt):tast-op til tast-op; position 1 kortlægger position 12. Standard A-til-B dupleks jumpere i begge ender. Fælles for parallel-optik og grundlaget for de universelle metoder.
- Type C (par-vendt):tilstødende fibre byttet parvis inde i stammen; standard A-til-B-jumpere i begge ender. Anvendes hovedsageligt til legacy duplex links.
Vælg ikke polaritet fra én komponent. Bekræft trunktypen, modulets interne kort og dupleksjumperens orientering sammen, og hold derefter én metode konsistent på tværs af hele installationen. Blandingsmetoder midt-kanal er præcis, hvordan "hver forbindelse passer, men intet links" sker.
Hvordan vælger man et MPO Breakout-modul i 7 trin?
1. Fibertype: enkelt-tilstand eller multitilstand
Bekræft linket først. Multimode OM3 og OM4 dækker korte data-rækkevidder; enkelt-tilstand dækker længere løb og de fleste-højhastighedsrygrade. Bland aldrig fibertyper i én optisk forbindelse, medmindre hele systemet er designet til det. Hvis du er usikker på, hvilken side du er på, så start medenkelt-mode versus multimode fiber, og specifikt for multimode-klassen,OM3 versus OM4.
2. Frontstik: LC eller SC
LC dominerer tætte data-centerfronter, fordi den fordobler porttætheden og matcher de fleste transceivere.SCforbliver almindelig i telekommunikation, FTTH og ældre anlæg. Tilpas frontstikket til det udstyrsinterface, du lapper ind i, ikke til vane.
3. Bageste stik: MPO eller MTP og dets egenskaber
MTP er en høj-MPO-kompatibel konnektor; begge er array-grænseflader, men bekræft det nøjagtige krav før bestilling. Det bagerste stik har flere attributter, som alle skal specificeres: MPO eller MTP, han (stiftet) eller hun (ustiftet), UPC eller APC, fiberantal (8/12/16/24) og standard eller lav-tabsgrad. Parring af to ikke-stiftede eller to stiftede stik fungerer ikke, så køn er ikke valgfrit. Den matchende panel{10}}sideMPO adapterskal tilpasse sig dette køn og nøgleorientering.
4. Polaritet og fiberkortlægning
Brug kanaldesignet fra polaritetsafsnittet ovenfor. Angiv metoden (A, B, C eller en universel metode) for hele stien, og kontroller, at modulets kort understøtter den.

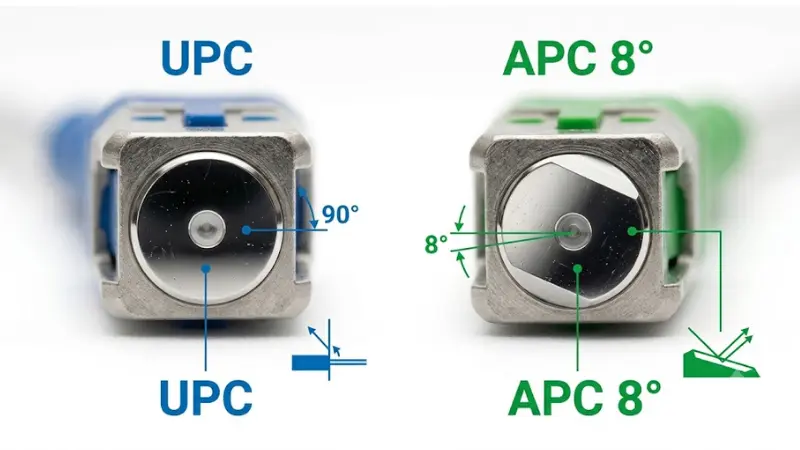

5. Endeflade: UPC eller APC
UPC og APC hænger ikke sammen. UPC er almindelig i mange-datacentre single-links og multimode-links; APC, med sin vinklede endeflade, bruges, hvor store afkasttab er vigtige, såsom PON og mange telekommunikationssystemer. Farvekodning (ofte blå for UPC, grøn for APC) er en nyttig indikator, men ikke en garanti - verificer specifikationen. Det dybere ræsonnement er i vores opdeling afPC vs UPC vs APC polering.
6. Portantal og formfaktor
Bekræft antallet af forreste LC/SC-porte, antallet af bageste MPO/MTP-stik, LGX- eller kassettestørrelsen, enkelt- eller dobbelt-breddeformat og kompatibilitet med rackmontering eller vægmontering. Et korrekt optisk design fejler stadig i marken, hvis modulet ikke fysisk passer til panelet.

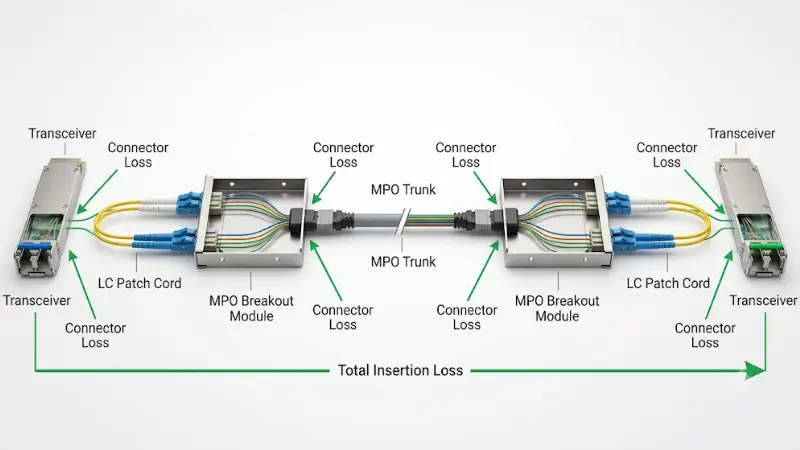

7. Insertion tab og link budget
Hvert parret par, splejsning og modul bruger en del af budgettet. En struktureret MPO-kanal tilføjer flere parrede par end en simpel duplex-jumper, så marginen forsvinder hurtigere, end folk forventer. For at kontrollere det, læg sammen: transceiverens tilladte kanaltab, fiberdæmpning over afstand, hvert konnektorpar (typisk et par tiendedele af en dB, lavere for lav-tabsgrad), modulets sammenkoblede par, patch-ledningstab og en sikkerhedsmargen. Sammenlign totalen med transceiverens specificerede kanalindsættelsestab, som IEEE 802.3 PMD-klausulerne definerer pr. interface. Når margenen er knap, er det et modul med lavt-tab og en trunk af høj-kvalitet, der bevarer den.

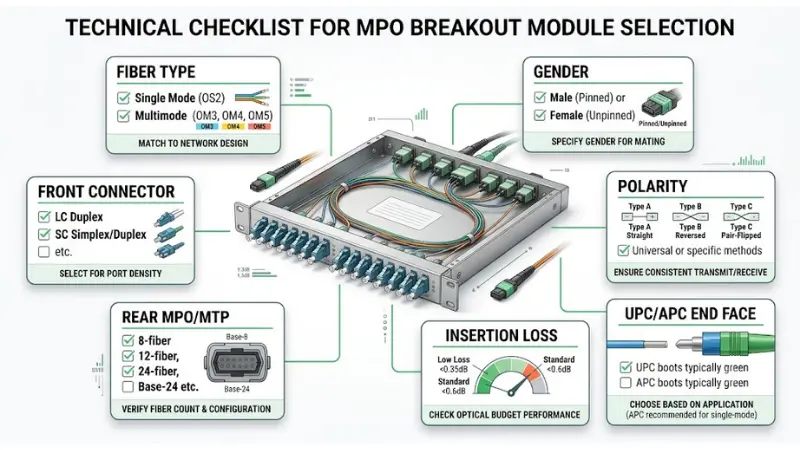

MPO Breakout Modul Specifikationstjekliste
Kør dette før du bestiller. Hver række er en parameter, hvorfor det er vigtigt, og den fejl, den forhindrer.
| Krav | Hvad skal man tjekke | Hvorfor det betyder noget | Almindelig fejl |
|---|---|---|---|
| Fiber type | Enkelt-tilstand eller multitilstand (OM3/OM4) | Uoverensstemmende fiber bryder eller nedbryder forbindelsen | Blanding af SM og MM i én kanal |
| Frontstik | LC eller SC, duplex eller simplex | Skal matche transceiver-grænsefladen | Bestiller SC til en helt-LC-frontside |
| Bageste stik | MPO eller MTP, fiberantal | Definerer trunkkompatibilitet og tæthed | Forkert fiberantal for SR4-optik |
| Køn | Mand (fastgjort) eller kvinde (løsnet) | To samme-kønsforbindelser kan ikke parres | Fastgjort-til-fastgjort eller frigjort-til-unpinned |
| Slut ansigt | UPC eller APC | Ikke-sammenføjelig; påvirker afkasttab | Parring af UPC til APC |
| Polaritet | Metode A, B, C eller universel | Justerer TX til RX på tværs af kanalen | Blandingsmetoder midt-sti |
| Tabskarakter | Standard eller lavt-tab | Bevarer margen i multi-forbindelseslinks | Standardkarakter på et stramt budget |
| Formfaktor | LGX størrelse, bredde, panelpasning | Modulet skal installeres fysisk | Kassette der ikke passer til panelet |
Typiske konfigurationseksempler
Disse er repræsentative, ikke udtømmende, men de viser, hvordan fiberantal og breakout-stil knytter sig til rigtige grænseflader.
- 40GBASE-SR4 (QSFP+):otte multimode fibre. Et MPO-to-LC-modul bryder stammen ud til LC for tilslutning til 10G-porte, eller en array-kassette fører den direkte til en anden QSFP+.
- 100GBASE-SR4 (QSFP28):otte multimode fibre, der bryder ud til fire 25G links. En 8-fibers trunk og modul holder alle fibre aktive.
- 400G enkelt-mode DR4:otte enkelt-mode fibre på en 12-fiber APC MPO, der bryder ud til fire 100G-links. Bemærk APC-kravet her - et UPC-modul vil ikke betjene denne sti.
- Telecom og ISP aggregering:mange duplex-kredsløb konsolideret på array-trunks mellem ODF'er og transportudstyr, hvor moduler holder rammen læsbar.
Når parallel optik kører indbygget QSFP-til-QSFP,MTP-til-LC-kassetteer panelet-sidestykket, der gør overgangen både ren og dokumenterbar.
Hvornår skal man ikke bruge et MPO Breakout-modul?
Et modul er det forkerte valg, så ofte som det er det rigtige:
- Korte, midlertidige eller laboratorielinks.Et blæserudbrudskabel- er enklere og billigere, og mærkning er et ikke-problem i lille skala.
- Direkte enhed-til-enhedsforbindelser.Hvis to kasser sidder en meter fra hinanden, undgår en vifte-ud eller en direkte-montering panelet helt.
- Miljøer med lav-densitet.Under en håndfuld links pr. stativ retfærdiggør et moduls mærkning og -bagagebeskyttelse ikke omkostningerne eller rackpladsen.

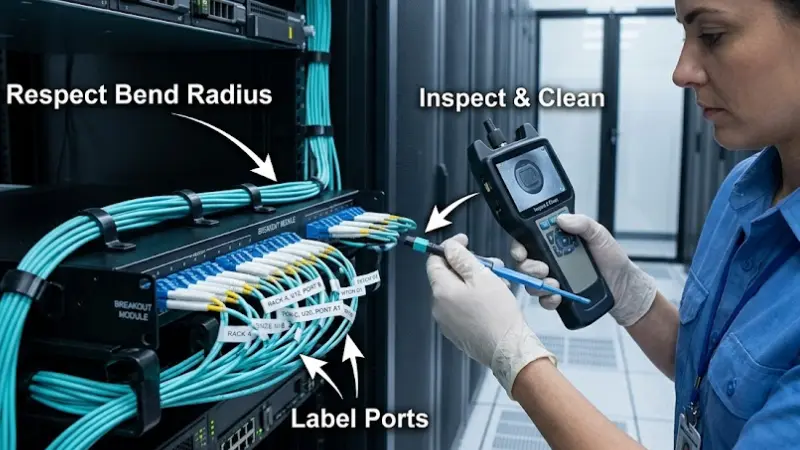

Best Practices for installation og kabelstyring
Efterse og rengør hver endeflade før parring
Forurening er den førende årsag til fiberfejl, og en MPO-hylster har mange fibre, der er snavsede på én gang. Efterse og rengør i forhold til en defineret standard - den anerkendte reference erIEC 61300-3-35, som sætter kriterier for bestået/ikke bestået for slut-ansigtsrenhed og i sin seneste udgave tilføjer vejledning, der er specifik for MPO-forbindelser.
Mærk begge ender fuldstændigt
Registrer modul, panelposition, portnummer, trunk ID og destination. Komplette etiketter er det, der gør en fremtidig fejl fra en times sporing til en to-minutters rettelse.
Respekter bøjningsradius
Tving ikke kabler i snævre bøjninger. Overtrædelse af minimumsbøjningsradius øger dæmpningen øjeblikkeligt og forkorter kabellevetiden.
Lad bagagerummet være
Lav rutinemæssig patching på de forreste porte. Hver gang du forstyrrer et bageste array-stik, risikerer du støv, fejljustering og ekstra tab.
Test og dokumenter efter installation
Bekræft tab af indsættelse, kontinuitet og polaritet, og arkiver resultaterne for kritiske links. Den første installation er det billigste tidspunkt at fange en polaritets- eller kønsfejl.
Tjekliste til fejlfinding: Hvornår dukker et MPO-link ikke op?
Hvis et link er mørkt eller fejler efter en ren installation, skal du gennemgå disse i rækkefølge, før du mistænker optikken:
- Slut med-ansigtets renhed.Efterse-og rengør både MPO-hylstret og LC/SC-frontfladerne.
- TX/RX og polaritet.Bekræft, at overførslen når modtage ende til ende; en polaritetsfejl er den mest sandsynlige årsag, når alting fysisk passer.
- Connector køn.Bekræft fastgjorte kammerater til unpinned på den bagerste MPO.
- Slut-ansigtstype.Tjek, at du ikke har parret UPC til APC nogen steder i stien.
- Fibertype og kvalitet.Bekræft SM/MM-konsistens og OM-grad på tværs af trunk, modul og jumpere.
- Transceiver kompatibilitet.Match optikken til fiberen, rækkevidde og rate.
- Link budget.Gen-tilføj tabet; en stram margin plus et marginalt stikpar kan skubbe dig over.
Hvad skal man give, når man anmoder om et tilbud?
De fleste citeringsforsinkelser kommer fra manglende parametre, ikke prisfastsættelse. Send disse sammen for at få en præcis modulanbefaling i én omgang:
- Fibertilstand og kvalitet (SM eller MM OM3/OM4)
- Frontstik og antal (LC/SC, duplex/simplex, antal porte)
- MPO/MTP fiberantal bagpå (8/12/16/24)
- MPO køn (mandlig/fastgjort eller kvindeligt/løsnet)
- Endeflade (UPC eller APC) til både for- og bagside
- Polaritetsmetode for den fulde kanal
- Tabsgrad (standard eller lavt-tab) og ethvert link-budgetmål
- Modulstørrelse og panel/indkapsling skal passe
- Mængde og den applikation eller transceiver, den betjener
Et kort kanaldiagram besvarer de fleste af disse på én gang. Med disse detaljer kan duanmode om et tilbudog få konfigurationen bekræftet i stedet for at gætte.
FAQ
Er MTP det samme som MPO?
MTP er en specifik høj-konnektor bygget på MPO-grænsefladen, så den er MPO-kompatibel, men en premiumvariant. Ved indkøb skal du altid bekræfte, om projektet kræver MPO, MTP eller enten.
Hvad er forskellen mellem et MPO breakout-modul og en MPO-kassette?
De er normalt det samme objekt set på to måder. "Kassette" beskriver den medfølgende modulære form, der går ind i et panel; "breakout-modul" beskriver funktionen ved at bryde MPO/MTP-fibre ud til LC eller SC.
Kan ét modul bruges til både enkelt-tilstand og multitilstand?
Nej. Modulet er bygget til én fibertype. Brug af et multitilstandsmodul i et enkelt-tilstandslink eller omvendt vil ikke fungere korrekt.
Hvordan ved jeg, hvilken polaritet jeg skal vælge?
Tjek hele kanalen - transceivere, trunk, adaptere, jumpere og modul - og hold én metode konsekvent hele vejen igennem. Hvis du er usikker, så send et linkdiagram til din leverandør inden du bestiller.
Hvor mange LC-porte giver et 12-fiber MPO-modul mig?
Seks LC dupleksporte, da hver dupleksforbindelse bruger to fibre. Et 8-fibermodul giver fire, og et 24-fibermodul giver tolv.
Skal jeg bestille mandlig (fastgjort) eller kvindelig (løsnet) MPO?
Det afhænger af, hvad modulet parrer sig med: den ene side af hvert parret par skal fastgøres og den anden frigøres. Bekræft kønnet på bagagerummet og adapteren, den tilsluttes, før du bestiller.
Hvornår er et breakout-kabel bedre end et modul?
For korte, midlertidige, lav-densitets- eller direkte enheds-til-enhedslinks er et fan-kabel enklere og billigere. Moduler vinder på permanente, tætte, strukturerede løb, der kræver mærkning og bagagerumsbeskyttelse.
Har jeg brug for APC på MPO'en, hvis mine LC-porte er UPC?
Det afhænger af linkets retur-tabskrav og resten af kanalen, ikke af LC-portene alene. APC er påkrævet til PON og mange telekommunikationsstier; specificer endefladen konsekvent og parr aldrig UPC med APC.
Er MPO breakout-moduler kun til datacentre?
Nej. De bruges også i telekommunikationsrum, ISP-netværk, centralkontorer og virksomhedsbackbones - hvor som helst fiber med høj-densitet skal organiseres og spores.
Hvilke oplysninger skal jeg sende for et tilbud?
Fibertilstand og kvalitet, frontstik og antal, bageste fiberantal, MPO-køn, endeflade, polaritet, tabsgrad, modulstørrelse, mængde og applikationen. Et kanaldiagram dækker det meste.
Nøgle takeaways
Et MPO breakout-modul forvandler en MPO/MTP-trunk med høj-densitet til organiseret LC- eller SC-patching, der reducerer overbelastning, beskytter rygraden og letter 40G/100G/400G-migrering. Den beslutning, der betyder noget, er ikke portantal - det matcher fibertype, forbindelsestype og køn, endeflade, polaritet, tabsgrad og formfaktor på tværs af hele kanalen. Angiv først disse parametre, bekræft dem mod dine transceivere og trunks, og modulet installeres én gang og forbliver stille.
